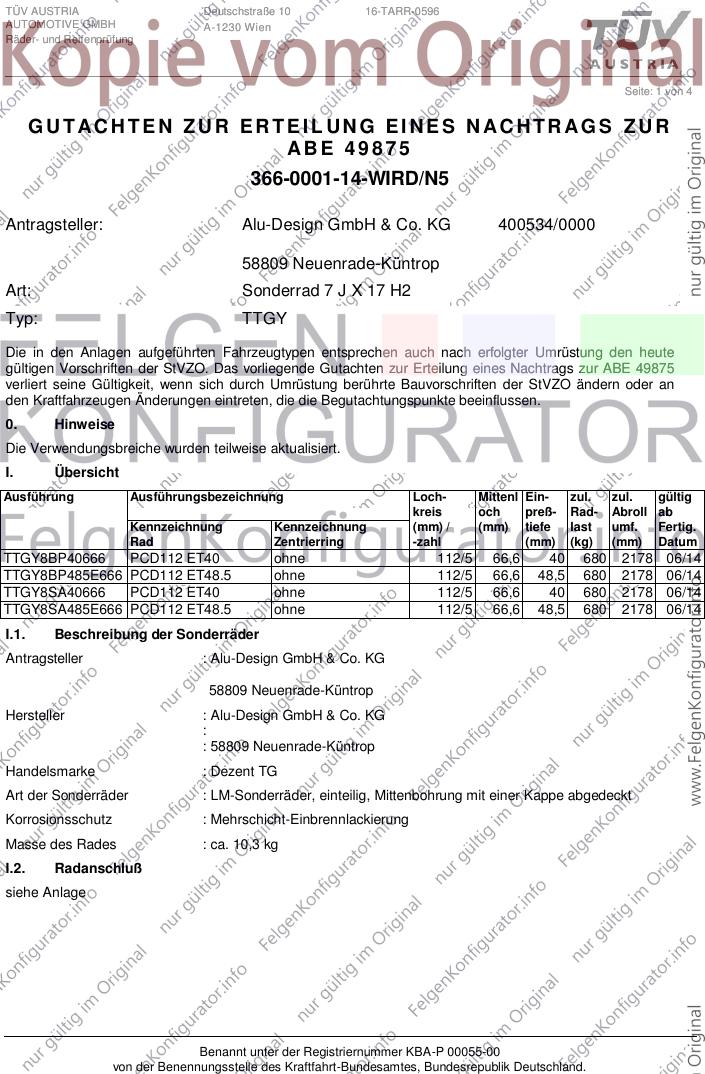

TÜV AUSTRIA Deutschstraße 10 16-TARR-0596
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 875
366-0001-14-WIRD/N5
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 J X 17 H2
Typ: TTGY
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49875
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbreiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTGY8BP40666 PCD112 ET40 ohne 112/5 66,6 40 680 2178 06/14
TTGY8BP485E666 PCD112 ET48.5 ohne 112/5 66,6 48,5 680 2178 06/14
TTGY8SA40666 PCD112 ET40 ohne 112/5 66,6 40 680 2178 06/14
TTGY8SA485E666 PCD112 ET48.5 ohne 112/5 66,6 48,5 680 2178 06/14
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TG
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,3 kg
I.2. Radanschluß
siehe Anlage
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49875
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TTGY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 29.05.2016
__________________________________________________________________________________________________________________

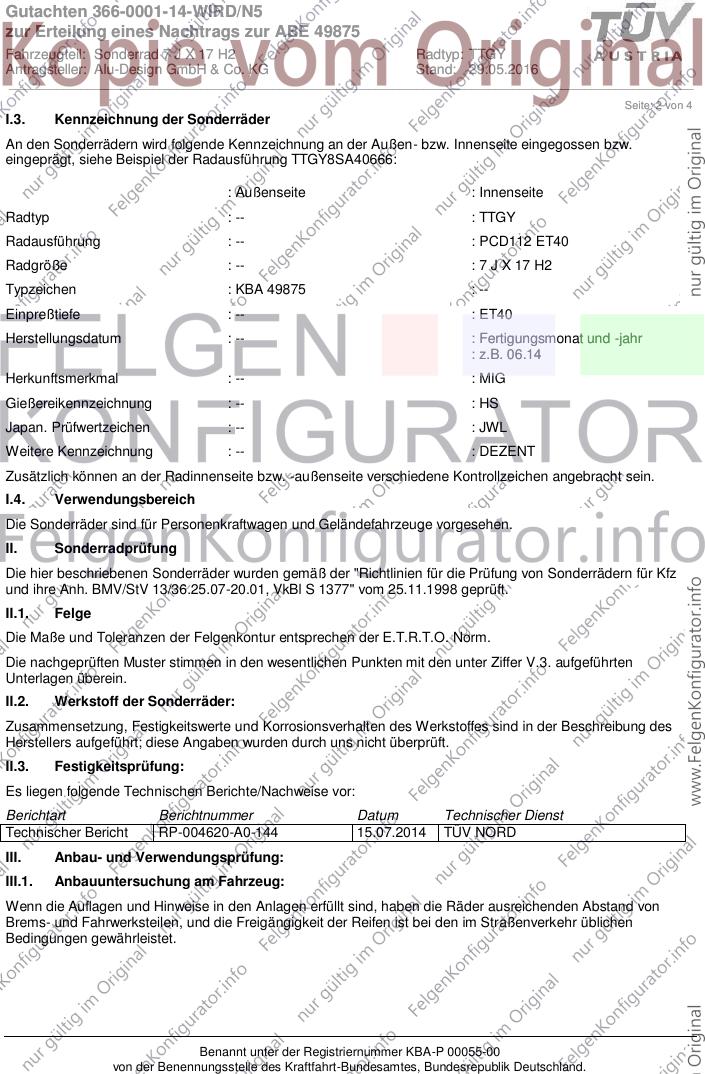

Seite: 2 von 4
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTGY8SA40666:
: Außenseite : Innenseite
Radtyp : -- : TTGY
Radausführung : -- : PCD112 ET40
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 49875 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 06.14
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004620-A0-144 15.07.2014 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49875
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TTGY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 29.05.2016
__________________________________________________________________________________________________________________

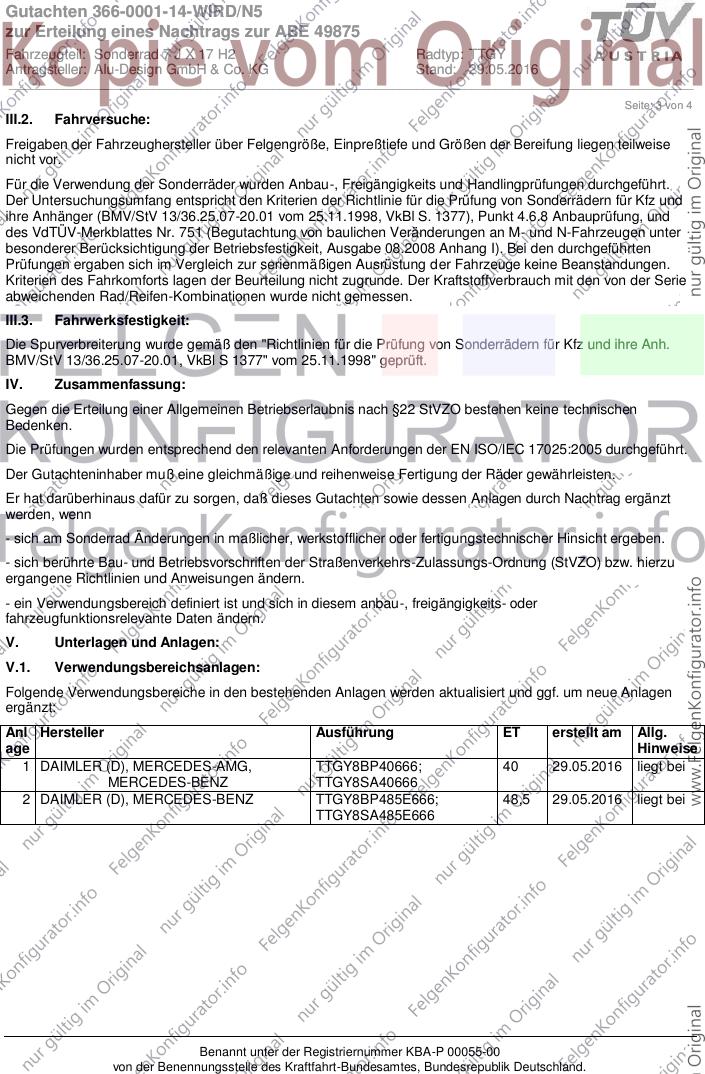

Seite: 3 von 4
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 DAIMLER (D), MERCEDES-AMG, TTGY8BP40666; 40 29.05.2016 liegt bei
MERCEDES-BENZ TTGY8SA40666
2 DAIMLER (D), MERCEDES-BENZ TTGY8BP485E666; 48,5 29.05.2016 liegt bei
TTGY8SA485E666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0001-14-WIRD/N5
zur Erteilung eines Nachtrags zur ABE 49875
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: TTGY
Antragsteller: Alu-Design GmbH & Co. KG Stand: 29.05.2016
__________________________________________________________________________________________________________________

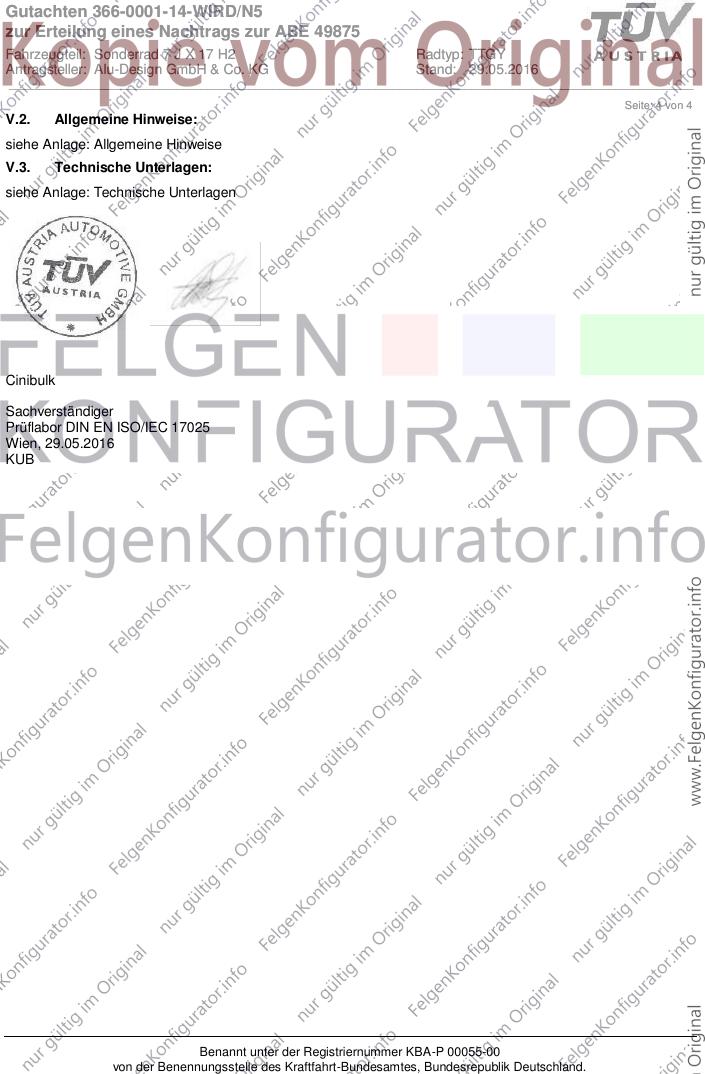

Seite: 4 von 4
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 29.05.2016
KUB
