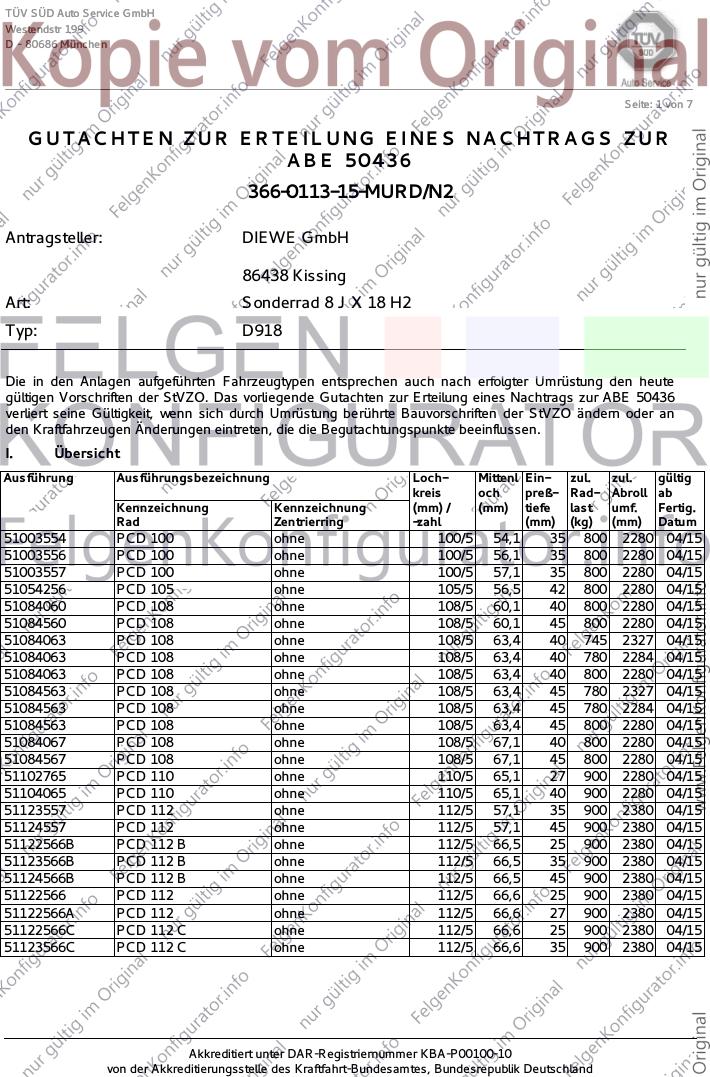

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 436
366-0113-15-MURD/N2
Antragsteller: DIEWE GmbH
86438 Kissing
Art: Sonderrad 8 J X 18 H2
Typ: D918
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50436
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
51003554 PCD 100 ohne 100/5 54,1 35 800 2280 04/15
51003556 PCD 100 ohne 100/5 56,1 35 800 2280 04/15
51003557 PCD 100 ohne 100/5 57,1 35 800 2280 04/15
51054256 PCD 105 ohne 105/5 56,5 42 800 2280 04/15
51084060 PCD 108 ohne 108/5 60,1 40 800 2280 04/15
51084560 PCD 108 ohne 108/5 60,1 45 800 2280 04/15
51084063 PCD 108 ohne 108/5 63,4 40 745 2327 04/15
51084063 PCD 108 ohne 108/5 63,4 40 780 2284 04/15
51084063 PCD 108 ohne 108/5 63,4 40 800 2280 04/15
51084563 PCD 108 ohne 108/5 63,4 45 780 2327 04/15
51084563 PCD 108 ohne 108/5 63,4 45 780 2284 04/15
51084563 PCD 108 ohne 108/5 63,4 45 800 2280 04/15
51084067 PCD 108 ohne 108/5 67,1 40 800 2280 04/15
51084567 PCD 108 ohne 108/5 67,1 45 800 2280 04/15
51102765 PCD 110 ohne 110/5 65,1 27 900 2280 04/15
51104065 PCD 110 ohne 110/5 65,1 40 900 2280 04/15
51123557 PCD 112 ohne 112/5 57,1 35 900 2380 04/15
51124557 PCD 112 ohne 112/5 57,1 45 900 2380 04/15
51122566B PCD 112 B ohne 112/5 66,5 25 900 2380 04/15
51123566B PCD 112 B ohne 112/5 66,5 35 900 2380 04/15
51124566B PCD 112 B ohne 112/5 66,5 45 900 2380 04/15
51122566 PCD 112 ohne 112/5 66,6 25 900 2380 04/15
51122566A PCD 112 ohne 112/5 66,6 27 900 2380 04/15
51122566C PCD 112 C ohne 112/5 66,6 25 900 2380 04/15
51123566C PCD 112 C ohne 112/5 66,6 35 900 2380 04/15
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 2 von 7
51124566C PCD 112 C ohne 112/5 66,6 45 900 2380 04/15
51124566A PCD 112 ohne 112/5 66,65 45 900 2380 04/15
51143560 PCD 114,3 ohne 114,3/5 60,1 35 900 2380 04/15
51144560 PCD 114,3 ohne 114,3/5 60,1 45 900 2380 04/15
51143564 PCD 114,3 ohne 114,3/5 64,1 35 900 2380 04/15
51144564 PCD 114,3 ohne 114,3/5 64,1 45 900 2380 04/15
51143566 PCD 114,3 ohne 114,3/5 66,1 35 900 2380 04/15
51144566 PCD 114,3 ohne 114,3/5 66,1 45 900 2380 04/15
51143567 PCD 114,3 ohne 114,3/5 67,1 35 900 2380 04/15
51144567 PCD 114,3 ohne 114,3/5 67,1 45 900 2380 04/15
51143571 PCD 114,3 ohne 114,3/5 71,6 35 900 2380 04/15
51144571 PCD 114,3 ohne 114,3/5 71,6 45 900 2380 04/15
51153570 PCD 115 ohne 115/5 70,3 35 900 2380 04/15
51184571 PCD 118 ohne 118/5 71,1 45 900 2380 04/15
51204565 PCD 120 ohne 120/5 65,1 45 900 2380 04/15
51203067 PCD 120 ohne 120/5 67,1 30 900 2380 04/15
51204567 PCD 120 ohne 120/5 67,1 45 900 2380 04/15
51203072 PCD 120 ohne 120/5 72,6 30 900 2380 04/15
51204572 PCD 120 ohne 120/5 72,6 45 900 2380 04/15
51203074 PCD 120 ohne 120/5 74,1 30 900 2380 04/15
51204574 PCD 120 ohne 120/5 74,1 45 900 2380 04/15
I.1. Beschreibung der Sonderräder
Antragsteller : DIEWE GmbH
86438 Kissing
Hersteller : DIEWE GmbH
:
: 86438 Kissing
Handelsmarke : DIEWE WHEELS
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,7 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 51003556:
: Außenseite : Innenseite
Handelsmarke : -- : DIEWE WHEELS
Radtyp : -- : D918
Radausführung : -- : PCD 108
Radgröße : -- : 8 J X 18 H2
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________

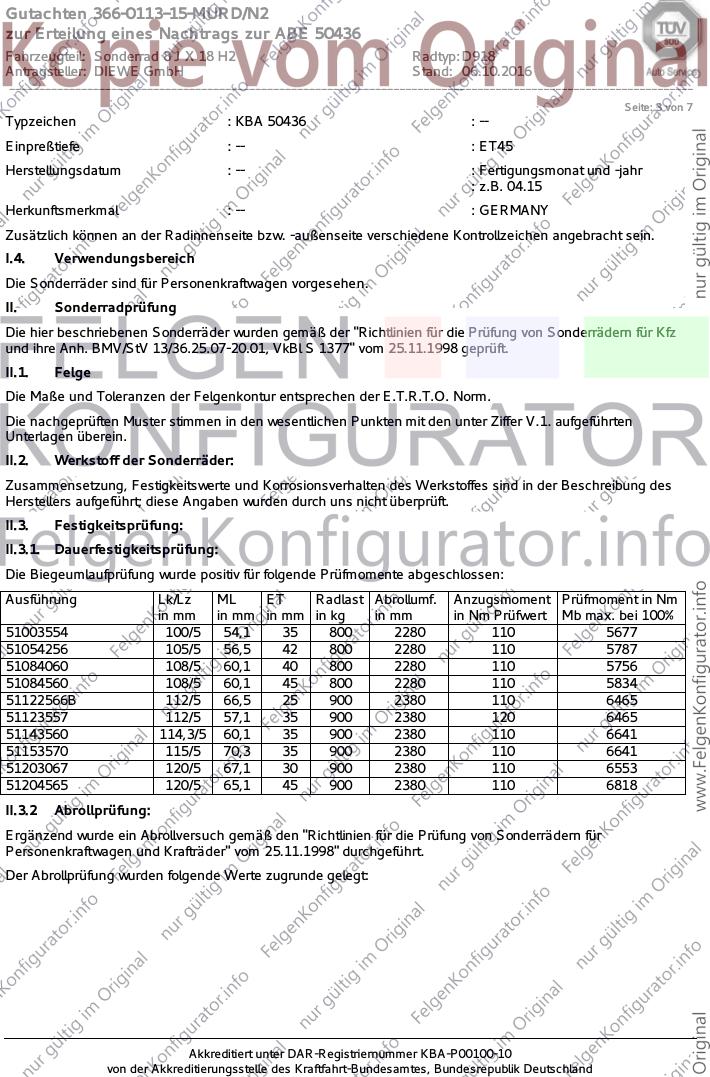

Seite: 3 von 7
Typzeichen : KBA 50436 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 04.15
Herkunftsmerkmal : -- : GERMANY
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Ausführung Lk/Lz ML ET Radlast Abrollumf. Anzugsmoment Prüfmoment in Nm
in mm in mm in mm in kg in mm in Nm Prüfwert Mb max. bei 100%
51003554 100/5 54,1 35 800 2280 110 5677
51054256 105/5 56,5 42 800 2280 110 5787
51084060 108/5 60,1 40 800 2280 110 5756
51084560 108/5 60,1 45 800 2280 110 5834
51122566B 112/5 66,5 25 900 2380 110 6465
51123557 112/5 57,1 35 900 2380 120 6465
51143560 114,3/5 60,1 35 900 2380 110 6641
51153570 115/5 70,3 35 900 2380 110 6641
51203067 120/5 67,1 30 900 2380 110 6553
51204565 120/5 65,1 45 900 2380 110 6818
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 4 von 7
Ausführung Lk/Lz ML ET Geschw. Strecke Last Reifendruck Reifen
in mm in mm in mm in km/h in km in kg in bar
51203067 120/5 67,1 30 60 2000 2250 4,5 285/55R18
51204565 120/5 65,1 45 60 2000 2250 4,5 285/55R18
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriß noch eine
Funktionsbeeinträchtigung festgestellt.
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz Ml Einpresstiefe Radlast Reifengröße Fallmasse Reifenfülldruck
in mm in mm in mm in kg in kg in bar
51084560 108/5 60,1 45 800 205/40 R18 660 2
51003554 100/5 54,1 35 800 205/40 R18 660 2
51122566B 112/5 66,5 25 900 205/40 R18 720 2
51123557 112/5 57,1 35 900 205/40 R18 720 2
51204565 120/5 65,1 45 900 205/40 R18 720 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________

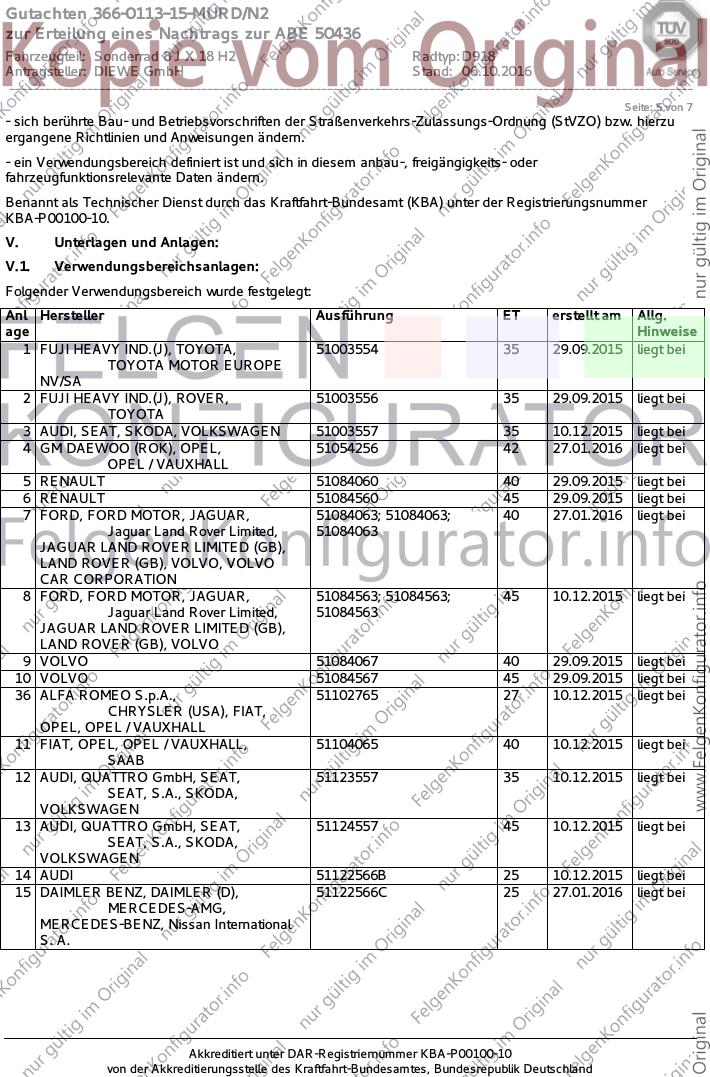

Seite: 5 von 7
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FUJI HEAVY IND.(J), TOYOTA, 51003554 35 29.09.2015 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
2 FUJI HEAVY IND.(J), ROVER, 51003556 35 29.09.2015 liegt bei
TOYOTA
3 AUDI, SEAT, SKODA, VOLKSWAGEN 51003557 35 10.12.2015 liegt bei
4 GM DAEWOO (ROK), OPEL, 51054256 42 27.01.2016 liegt bei
OPEL / VAUXHALL
5 RENAULT 51084060 40 29.09.2015 liegt bei
6 RENAULT 51084560 45 29.09.2015 liegt bei
7 FORD, FORD MOTOR, JAGUAR, 51084063; 51084063; 40 27.01.2016 liegt bei
Jaguar Land Rover Limited, 51084063
JAGUAR LAND ROVER LIMITED (GB),
LAND ROVER (GB), VOLVO, VOLVO
CAR CORPORATION
8 FORD, FORD MOTOR, JAGUAR, 51084563; 51084563; 45 10.12.2015 liegt bei
Jaguar Land Rover Limited, 51084563
JAGUAR LAND ROVER LIMITED (GB),
LAND ROVER (GB), VOLVO
9 VOLVO 51084067 40 29.09.2015 liegt bei
10 VOLVO 51084567 45 29.09.2015 liegt bei
36 ALFA ROMEO S.p.A., 51102765 27 10.12.2015 liegt bei
CHRYSLER (USA), FIAT,
OPEL, OPEL / VAUXHALL
11 FIAT, OPEL, OPEL / VAUXHALL, 51104065 40 10.12.2015 liegt bei
SAAB
12 AUDI, QUATTRO GmbH, SEAT, 51123557 35 10.12.2015 liegt bei
SEAT, S.A., SKODA,
VOLKSWAGEN
13 AUDI, QUATTRO GmbH, SEAT, 51124557 45 10.12.2015 liegt bei
SEAT, S.A., SKODA,
VOLKSWAGEN
14 AUDI 51122566B 25 10.12.2015 liegt bei
15 DAIMLER BENZ, DAIMLER (D), 51122566C 25 27.01.2016 liegt bei
MERCEDES-AMG,
MERCEDES-BENZ, Nissan International
S. A.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 6 von 7
37 AUDI, BMW AG, DAIMLER BENZ, 51122566 25 27.01.2016 liegt bei
DAIMLER (D),
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A.
38 AUDI, BMW AG, DAIMLER BENZ, 51122566A 27 06.10.2016 liegt bei
DAIMLER (D),
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A.
16 AUDI 51123566B 35 10.12.2015 liegt bei
17 CHRYSLER (USA), DAIMLER BENZ, 51123566C 35 27.01.2016 liegt bei
DAIMLER (D),
MERCEDES-AMG, MERCEDES-BENZ,
Nissan International S. A.
18 BMW AG, DAIMLER (D) 51124566A 45 27.01.2016 liegt bei
19 AUDI 51124566B 45 29.09.2015 liegt bei
20 DAIMLER BENZ, DAIMLER (D), 51124566C 45 10.12.2015 liegt bei
MERCEDES-BENZ
21 SUZUKI, TOYOTA, 51143560 35 10.12.2015 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
22 SUZUKI, TOYOTA, 51144560 45 29.09.2015 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
23 HONDA, ROVER 51143564 35 29.09.2015 liegt bei
24 HONDA 51144564 45 10.12.2015 liegt bei
25 AUTOMOBILES DACIA S.A., NISSAN, 51143566 35 10.12.2015 liegt bei
NISSAN EUROPE (F), Nissan
International S. A., RENAULT
26 NISSAN, NISSAN EUROPE (F), 51144566 45 06.10.2016 liegt bei
Nissan International S. A.,
RENAULT
27 CHRYSLER (USA), CITROEN, FORD, 51143567 35 10.12.2015 liegt bei
HYUNDAI, HYUNDAI Motor
Company, HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE, KIA, KIA
MOTORS (SK), MAZDA, Mazda Motor
Corporation, MITSUBISHI, PEUGEOT
28 HYUNDAI, Hyundai Motor Company, 51144567 45 06.10.2016 liegt bei
HYUNDAI MOTOR (CZ),
HYUNDAI MOTOR EUROPE, KIA, KIA
MOTORS (SK), MAZDA, Mazda Motor
Corporation
29 CHRYSLER (USA) 51143571 35 29.09.2015 liegt bei
30 GM DAEWOO (ROK), GM KOREA (ROK), 51153570 35 10.12.2015 liegt bei
OPEL, OPEL / VAUXHALL
31 NISSAN, OPEL, OPEL / VAUXHALL, 51184571 45 29.09.2015 liegt bei
RENAULT
32 VOLKSWAGEN 51204565 45 29.09.2015 liegt bei
33 GM KOREA (ROK), OPEL, SAAB 51203067 30 29.09.2015 liegt bei
34 BMW, BMW AG 51203072 30 10.12.2015 liegt bei
35 BMW AG 51204572 45 10.12.2015 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0113-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50436
Fahrzeugteil: Sonderrad 8 J X 18 H2 Radtyp: D918
Antragsteller: DIEWE GmbH Stand: 06.10.2016
__________________________________________________________________________________________________________________
Seite: 7 von 7
V.1.a. Nacharbeitsprofile:
s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 06.10.2016
PFE
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
