Mo b i l i t ä t
Teilegutachten
nach Anlage XIX zu § 19/3 StVZO
Nr. RZ-064372-I0-306
TGA-Art 13.1
über den Verwendungsbereiche des Sonderrades
Typ NBU 859
Hersteller: RH-ALURAD GmbH
Röntgenstraße 12
57439 Attendorn
Die Leichtmetall-Sonderräder werden in 17 Ausführungen gefertigt. Durch Verwendung von
Zentrierringen wird die erforderliche Mittenzentrierung für die einzelnen Fahrzeuge hergestellt,
wobei die Mittenzentrierung zum Teil auch ohne Zentrierring hergestellt wird. Dieses Gutachten
gilt für das LM-Sonderrad ab dem in der Tabelle zu III genannten Herstelldatum.
Grund des Nachtrags:
- der Verwendungsbereich wird aktualisiert/erweitert
II Technische Angaben zu den Sonderrädern
Hersteller: RH ALURAD GmbH
Herstellerzeichen: RH
Radtyp: NBU 859
Ausführung: Siehe Tabelle zu III
Radgröße: 8½Jx19H2
Einpresstiefe: Siehe Tabelle zu III
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Lochkreisdurchmesser: Siehe Tabelle zu III
Lochzahl: 5
Mittenlochdurchmesser: Siehe Tabelle zu III
Zentrierart: Mittenzentrierung
Geprüfte Radlast: Siehe Tabelle zu III
Reifenabrollumfang: Siehe Tabelle zu III
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst: KBA – P 00004-96
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-064372-I0-306
Seite : 2/6 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859

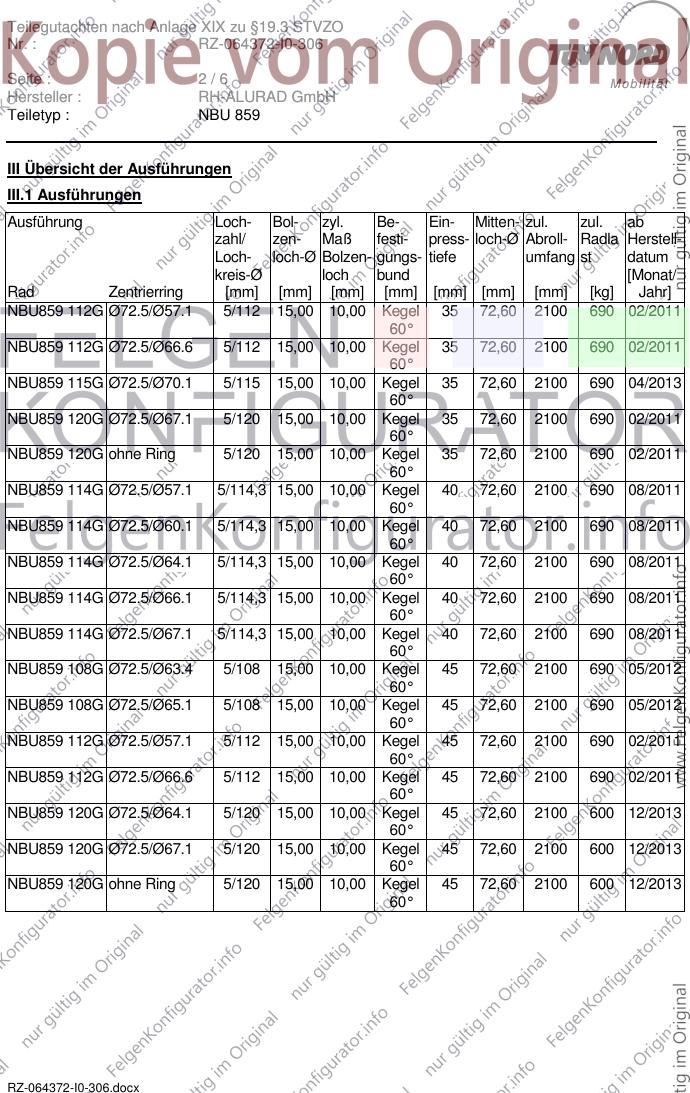

III Übersicht der Ausführungen
III.1 Ausführungen
Ausführung Loch- Bol- zyl. Be- Ein- Mitten- zul. zul. ab
zahl/ zen- Maß festi- press- loch-Ø Abroll- Radla Herstell-
Loch- loch-Ø Bolzen- gungs- tiefe umfang st datum
kreis-Ø loch bund [Monat/
Rad Zentrierring [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Jahr]
NBU859 112G Ø72.5/Ø57.1 5/112 15,00 10,00 Kegel 35 72,60 2100 690 02/2011
60°
NBU859 112G Ø72.5/Ø66.6 5/112 15,00 10,00 Kegel 35 72,60 2100 690 02/2011
60°
NBU859 115G Ø72.5/Ø70.1 5/115 15,00 10,00 Kegel 35 72,60 2100 690 04/2013
60°
NBU859 120G Ø72.5/Ø67.1 5/120 15,00 10,00 Kegel 35 72,60 2100 690 02/2011
60°
NBU859 120G ohne Ring 5/120 15,00 10,00 Kegel 35 72,60 2100 690 02/2011
60°
NBU859 114G Ø72.5/Ø57.1 5/114,3 15,00 10,00 Kegel 40 72,60 2100 690 08/2011
60°
NBU859 114G Ø72.5/Ø60.1 5/114,3 15,00 10,00 Kegel 40 72,60 2100 690 08/2011
60°
NBU859 114G Ø72.5/Ø64.1 5/114,3 15,00 10,00 Kegel 40 72,60 2100 690 08/2011
60°
NBU859 114G Ø72.5/Ø66.1 5/114,3 15,00 10,00 Kegel 40 72,60 2100 690 08/2011
60°
NBU859 114G Ø72.5/Ø67.1 5/114,3 15,00 10,00 Kegel 40 72,60 2100 690 08/2011
60°
NBU859 108G Ø72.5/Ø63.4 5/108 15,00 10,00 Kegel 45 72,60 2100 690 05/2012
60°
NBU859 108G Ø72.5/Ø65.1 5/108 15,00 10,00 Kegel 45 72,60 2100 690 05/2012
60°
NBU859 112G Ø72.5/Ø57.1 5/112 15,00 10,00 Kegel 45 72,60 2100 690 02/2011
60°
NBU859 112G Ø72.5/Ø66.6 5/112 15,00 10,00 Kegel 45 72,60 2100 690 02/2011
60°
NBU859 120G Ø72.5/Ø64.1 5/120 15,00 10,00 Kegel 45 72,60 2100 600 12/2013
60°
NBU859 120G Ø72.5/Ø67.1 5/120 15,00 10,00 Kegel 45 72,60 2100 600 12/2013
60°
NBU859 120G ohne Ring 5/120 15,00 10,00 Kegel 45 72,60 2100 600 12/2013
60°
RZ-064372-I0-306.docx
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-064372-I0-306
Seite : 3/6 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
IV Beschreibung der Sonderräder
Hersteller und Vertrieb: RH ALURAD GmbH
Art der Sonderräder: Einteilige LM-Sonderräder mit unsymmetrischem
Tiefbett und Doppelhump, Nabenbohrung durch
Deckel verschlossen.
Korrosionsschutz: Lackierung
IV.1 Radanschluß
Befestigungsart: je nach Fahrzeugtyp mit Kegelbundschrauben, bzw.
–muttern, Kegelwinkel 60 °
Anzahl der Befestigungsbohrungen: 5
Durchmesser der
Befestigungsbohrungen in mm: 15
Lochkreisdurchmesser in mm: Siehe Tabelle zu III
Mittenlochdurchmesser in mm : Siehe Tabelle zu III
Zentrierart: Mittenzentrierung
Anzugsmoment in Nm: je nach Vorgabe des Fahrzeugherstellers bzw. wie
im jeweiligen Verwendungsbereich angegeben
IV.2 Kennzeichnung der Sonderräder
An der Innenseite der Sonderräder wird folgende Kennzeichnung angebracht:
Warenzeichen: RH
Radgröße: 8½Jx19H2
Radtyp: NBU 859
Ausführungsbezeichnung: z.B. 112G
Einpresstiefe in mm: z.B. ET 35
Lochkreis in mm: z.B. LK 112
Gießereizeichen: WP
Herstellungsdatum: Monat und Jahr
An der Innenseite der Sonderräder können noch weitere Kontrollzeichen angebracht sein.
V. Sonderradprüfung
V.1 Felgengröße
Die Maße und Toleranzen der unsymmetrischen Tiefbettfelge mit beiderseitigem Hump ent-
sprechen der E.T.R.T.O - Norm. Die Maße wurden überprüft.
Die nachgeprüften Muster stimmten in den wesentlichen Punkten mit den Zeichnungsunter-
lagen überein.
V.2 Werkstoff der Sonderräder
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt. Diese Angaben wurden durch uns nicht geprüft.
V.3 Festigkeitsprüfung
Die Sonderradprüfungen wurden vom TÜV Pfalz, 11-0366-A00-V01 und TÜV Nord, RP-
RZ-064372-I0-306.docx
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-064372-I0-306
Seite : 4/6 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
004254-C0-306 durchgeführt.
VI Anbau und Verwendungsprüfung
VI.1 Anbauuntersuchung am Fahrzeug
Wenn die in den Anlagen aufgeführten Auflagen und Hinweise erfüllt sind, haben die Räder
ausreichenden Abstand von Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen in
den Radhäusern ist bei den im Straßenverkehr üblichen Bedingungen gewährleistet.
VI.2 Fahrversuche
Eine Werksfreigabe über Felgengröße und Einpreßtiefe liegt zum Teil vor.
Die Anbau-, Freigängigkeits- und Handlingsprüfungen an den in den Anlagen aufgeführten
Fahrzeugen wurden entsprechend den Kriterien des VdTÜV Merkblatts 751 Anhang I, in der
Fassung 06.2006 und 4.6.8 der Richtlinie für die Prüfung von Sonderrädern vom 25.11.1998
durchgeführt.
Bei den durchgeführten Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung
der Fahrzeuge keine Beanstandungen. Kriterien des Fahrkomforts lagen der Beurteilung nicht
zugrunde. Die Prüfergebnisse und somit auch die Auflagen und Hinweise berücksichtigen die in
der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in Service“.
VI.3 Fahrwerksfestigkeit
Die Spurverbreiterung beträgt bei den geprüften PKW weniger als 2% der serienmäßigen
Spurweite, deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich. Bei Fahrzeugen
bei denen die Spurweitenerhöhung größer als 2% ist, liegt ein positiver Prüfbericht über den
Nachweis der Fahrwerksfestigkeit vor.
VI.4 Prüfergebnis
Gegen die Verwendung des Radtyps NBU 859 an den in den Anlagen aufgeführten Fahrzeugen
bestehen aufgrund der in Punkt VI genannten Untersuchungen keine technischen Bedenken.
VII Zusammenfassung
Die Sonderräder NBU 859 des Herstellers RH-ALURAD GmbH entsprechen den „Richtlinien
für die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger“ vom 25.11.1998 .
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der
Änderung und der durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in
diesem Teilegutachten genannten Hinweise / Auflagen insoweit den Vorschriften der StVZO in
der heute gültigen Fassung entsprechen.
Der Auftraggeber/Hersteller (Inhaber des Teilegutachtens) hat den Nachweis (Zertifikat-
Registrier-Nr. 44 102 100301) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage
XIX, Abschnitt 2 StVZO unterhält.
Das Teilegutachten umfasst die Blätter 1 – 6 sowie die Anlagen und darf nur im vollen Wortlaut
vervielfältigt und weitergegeben werden.
RZ-064372-I0-306.docx
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-064372-I0-306
Seite : 5/6 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859

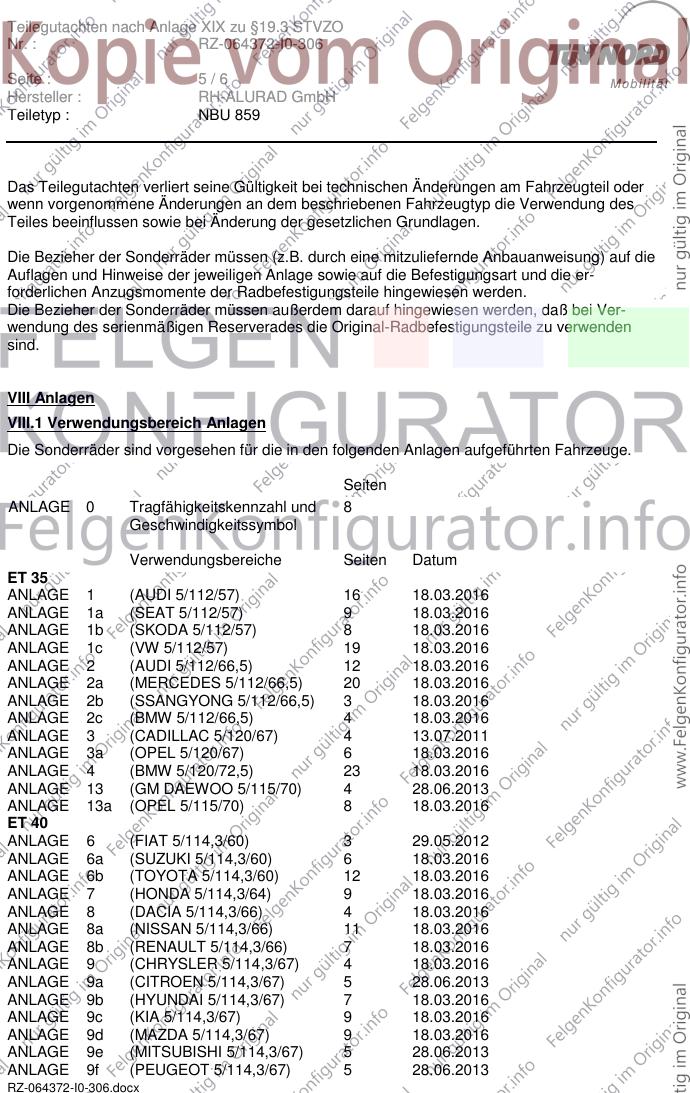

Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil oder
wenn vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des
Teiles beeinflussen sowie bei Änderung der gesetzlichen Grundlagen.
Die Bezieher der Sonderräder müssen (z.B. durch eine mitzuliefernde Anbauanweisung) auf die
Auflagen und Hinweise der jeweiligen Anlage sowie auf die Befestigungsart und die er-
forderlichen Anzugsmomente der Radbefestigungsteile hingewiesen werden.
Die Bezieher der Sonderräder müssen außerdem darauf hingewiesen werden, daß bei Ver-
wendung des serienmäßigen Reserverades die Original-Radbefestigungsteile zu verwenden
sind.
VIII Anlagen
VIII.1 Verwendungsbereich Anlagen
Die Sonderräder sind vorgesehen für die in den folgenden Anlagen aufgeführten Fahrzeuge.
Seiten
ANLAGE 0 Tragfähigkeitskennzahl und 8
Geschwindigkeitssymbol
Verwendungsbereiche Seiten Datum
ET 35
ANLAGE 1 (AUDI 5/112/57) 16 18.03.2016
ANLAGE 1a (SEAT 5/112/57) 9 18.03.2016
ANLAGE 1b (SKODA 5/112/57) 8 18.03.2016
ANLAGE 1c (VW 5/112/57) 19 18.03.2016
ANLAGE 2 (AUDI 5/112/66,5) 12 18.03.2016
ANLAGE 2a (MERCEDES 5/112/66,5) 20 18.03.2016
ANLAGE 2b (SSANGYONG 5/112/66,5) 3 18.03.2016
ANLAGE 2c (BMW 5/112/66,5) 4 18.03.2016
ANLAGE 3 (CADILLAC 5/120/67) 4 13.07.2011
ANLAGE 3a (OPEL 5/120/67) 6 18.03.2016
ANLAGE 4 (BMW 5/120/72,5) 23 18.03.2016
ANLAGE 13 (GM DAEWOO 5/115/70) 4 28.06.2013
ANLAGE 13a (OPEL 5/115/70) 8 18.03.2016
ET 40
ANLAGE 6 (FIAT 5/114,3/60) 3 29.05.2012
ANLAGE 6a (SUZUKI 5/114,3/60) 6 18.03.2016
ANLAGE 6b (TOYOTA 5/114,3/60) 12 18.03.2016
ANLAGE 7 (HONDA 5/114,3/64) 9 18.03.2016
ANLAGE 8 (DACIA 5/114,3/66) 4 18.03.2016
ANLAGE 8a (NISSAN 5/114,3/66) 11 18.03.2016
ANLAGE 8b (RENAULT 5/114,3/66) 7 18.03.2016
ANLAGE 9 (CHRYSLER 5/114,3/67) 4 18.03.2016
ANLAGE 9a (CITROEN 5/114,3/67) 5 28.06.2013
ANLAGE 9b (HYUNDAI 5/114,3/67) 7 18.03.2016
ANLAGE 9c (KIA 5/114,3/67) 9 18.03.2016
ANLAGE 9d (MAZDA 5/114,3/67) 9 18.03.2016
ANLAGE 9e (MITSUBISHI 5/114,3/67) 5 28.06.2013
ANLAGE 9f (PEUGEOT 5/114,3/67) 5 28.06.2013
RZ-064372-I0-306.docx
Teilegutachten nach Anlage XIX zu §19.3 STVZO
Nr. : RZ-064372-I0-306
Seite : 6/6 Mo b i l i t ä t
Hersteller : RH-ALURAD GmbH
Teiletyp : NBU 859
Verwendungsbereiche Seiten Datum
ET 45
ANLAGE 10 (FORD 5/108/63,3) 13 18.03.2016
ANLAGE 10a (JAGUAR 5/108/63,3) 6 18.03.2016
ANLAGE 10b (LAND-ROVER 5/108/63,3) 4 15.04.2015
ANLAGE 10c (VOLVO 5/108/63,3) 8 18.03.2016
ANLAGE 11 (AUDI 5/112/57) 13 18.03.2016
ANLAGE 11a (SEAT 5/112/57) 7 18.03.2016
ANLAGE 11b (SKODA 5/112/57) 7 18.03.2016
ANLAGE 11c (VW 5/112/57) 16 18.03.2016
ANLAGE 12 (AUDI 5/112/66,5) 6 18.03.2016
ANLAGE 12a (BMW 5/112/66,5) 4 18.03.2016
ANLAGE 12b (SSANGYONG 5/112/66,5) 3 18.03.2016
ANLAGE 14 (PEUGEOT 5/108/65) 4 18.03.2016
ANLAGE 15 (BMW 5/120/72,5) 7 18.03.2016
ANLAGE 16 (OPEL 5/120/67) 5 18.03.2016
ANLAGE 17 (HONDA 5/120/64) 4 15.11.2016
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 15.11.2016
Karwig
