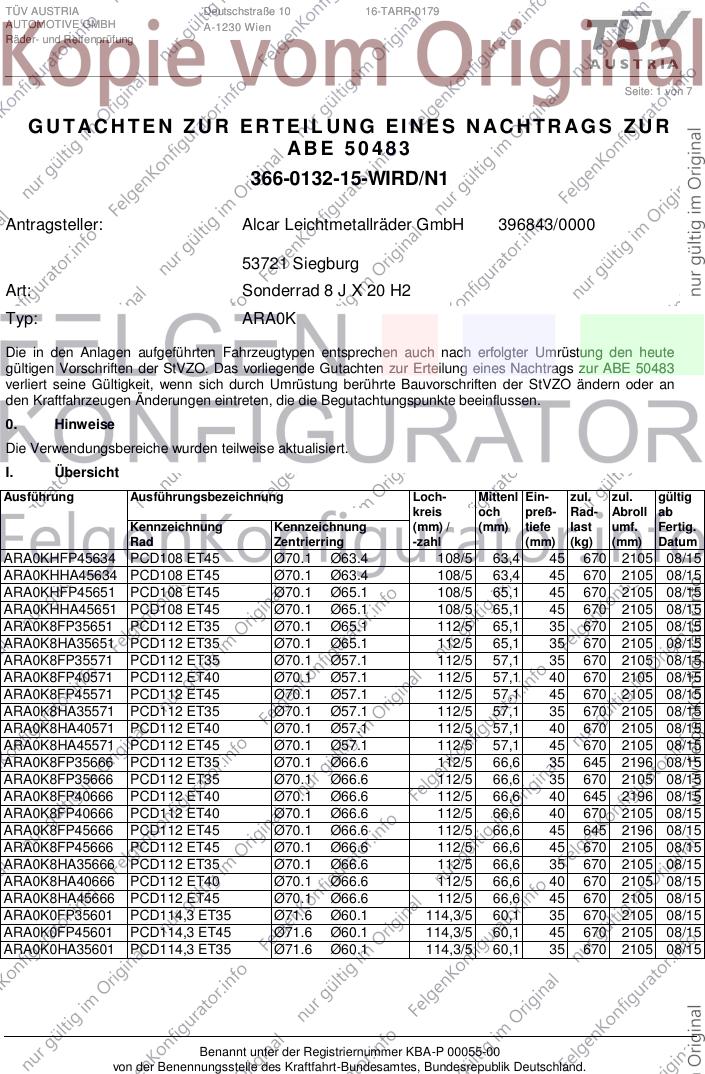

TÜV AUSTRIA Deutschstraße 10 16-TARR-0179
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 483
366-0132-15-WIRD/N1
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 8 J X 20 H2
Typ: ARA0K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50483
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ARA0KHFP45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 670 2105 08/15
ARA0KHHA45634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 670 2105 08/15
ARA0KHFP45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 670 2105 08/15
ARA0KHHA45651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 670 2105 08/15
ARA0K8FP35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 670 2105 08/15
ARA0K8HA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 670 2105 08/15
ARA0K8FP35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 670 2105 08/15
ARA0K8FP40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 670 2105 08/15
ARA0K8FP45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 670 2105 08/15
ARA0K8HA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 670 2105 08/15
ARA0K8HA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 670 2105 08/15
ARA0K8HA45571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 670 2105 08/15
ARA0K8FP35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 645 2196 08/15
ARA0K8FP35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 670 2105 08/15
ARA0K8FP40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 645 2196 08/15
ARA0K8FP40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 670 2105 08/15
ARA0K8FP45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 645 2196 08/15
ARA0K8FP45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 670 2105 08/15
ARA0K8HA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 670 2105 08/15
ARA0K8HA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 670 2105 08/15
ARA0K8HA45666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 670 2105 08/15
ARA0K0FP35601 PCD114,3 ET35 Ø71.6 Ø60.1 114,3/5 60,1 35 670 2105 08/15
ARA0K0FP45601 PCD114,3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 670 2105 08/15
ARA0K0HA35601 PCD114,3 ET35 Ø71.6 Ø60.1 114,3/5 60,1 35 670 2105 08/15
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

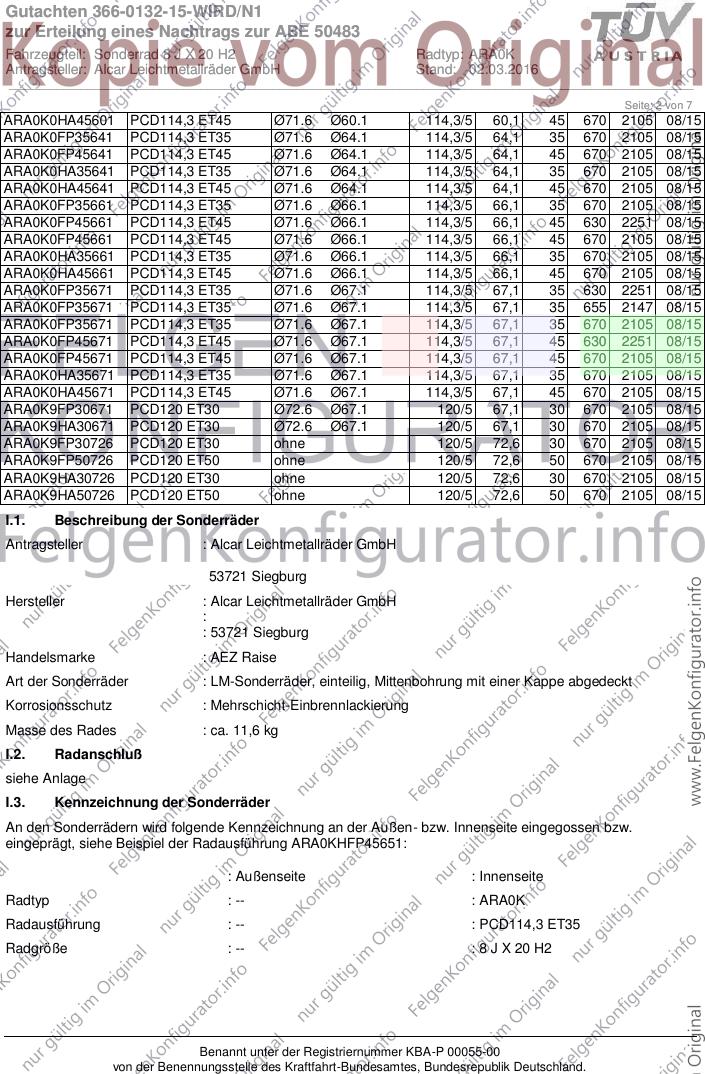

Seite: 2 von 7
ARA0K0HA45601 PCD114,3 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 670 2105 08/15
ARA0K0FP35641 PCD114,3 ET35 Ø71.6 Ø64.1 114,3/5 64,1 35 670 2105 08/15
ARA0K0FP45641 PCD114,3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 670 2105 08/15
ARA0K0HA35641 PCD114,3 ET35 Ø71.6 Ø64.1 114,3/5 64,1 35 670 2105 08/15
ARA0K0HA45641 PCD114,3 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 670 2105 08/15
ARA0K0FP35661 PCD114,3 ET35 Ø71.6 Ø66.1 114,3/5 66,1 35 670 2105 08/15
ARA0K0FP45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 630 2251 08/15
ARA0K0FP45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 670 2105 08/15
ARA0K0HA35661 PCD114,3 ET35 Ø71.6 Ø66.1 114,3/5 66,1 35 670 2105 08/15
ARA0K0HA45661 PCD114,3 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 670 2105 08/15
ARA0K0FP35671 PCD114,3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 630 2251 08/15
ARA0K0FP35671 PCD114,3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 655 2147 08/15
ARA0K0FP35671 PCD114,3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 670 2105 08/15
ARA0K0FP45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 630 2251 08/15
ARA0K0FP45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 670 2105 08/15
ARA0K0HA35671 PCD114,3 ET35 Ø71.6 Ø67.1 114,3/5 67,1 35 670 2105 08/15
ARA0K0HA45671 PCD114,3 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 670 2105 08/15
ARA0K9FP30671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 670 2105 08/15
ARA0K9HA30671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 670 2105 08/15
ARA0K9FP30726 PCD120 ET30 ohne 120/5 72,6 30 670 2105 08/15
ARA0K9FP50726 PCD120 ET50 ohne 120/5 72,6 50 670 2105 08/15
ARA0K9HA30726 PCD120 ET30 ohne 120/5 72,6 30 670 2105 08/15
ARA0K9HA50726 PCD120 ET50 ohne 120/5 72,6 50 670 2105 08/15
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : AEZ Raise
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 11,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ARA0KHFP45651:
: Außenseite : Innenseite
Radtyp : -- : ARA0K
Radausführung : -- : PCD114,3 ET35
Radgröße : -- : 8 J X 20 H2
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

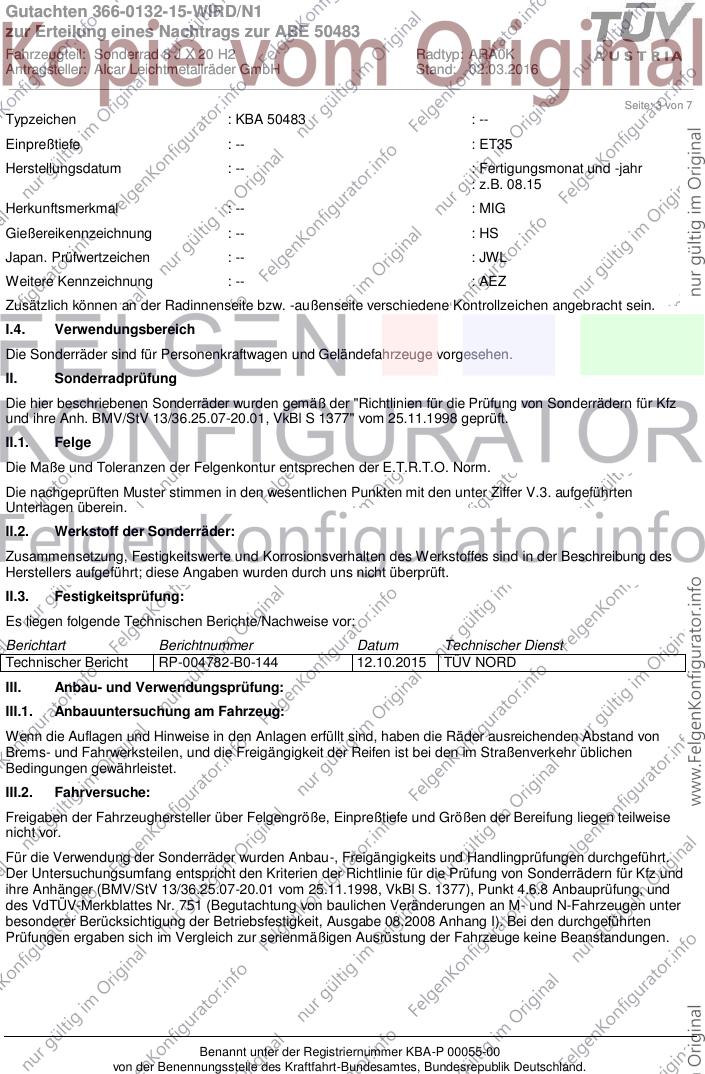

Seite: 3 von 7
Typzeichen : KBA 50483 : --
Einpreßtiefe : -- : ET35
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 08.15
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : AEZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004782-B0-144 12.10.2015 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

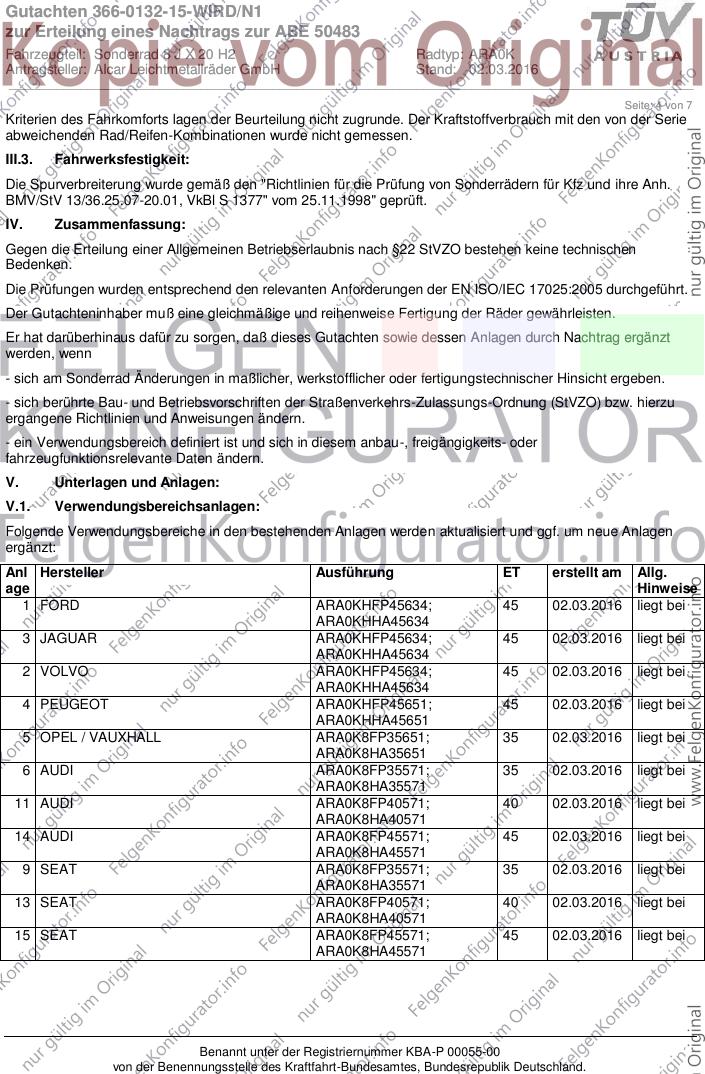

Seite: 4 von 7
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD ARA0KHFP45634; 45 02.03.2016 liegt bei
ARA0KHHA45634
3 JAGUAR ARA0KHFP45634; 45 02.03.2016 liegt bei
ARA0KHHA45634
2 VOLVO ARA0KHFP45634; 45 02.03.2016 liegt bei
ARA0KHHA45634
4 PEUGEOT ARA0KHFP45651; 45 02.03.2016 liegt bei
ARA0KHHA45651
5 OPEL / VAUXHALL ARA0K8FP35651; 35 02.03.2016 liegt bei
ARA0K8HA35651
6 AUDI ARA0K8FP35571; 35 02.03.2016 liegt bei
ARA0K8HA35571
11 AUDI ARA0K8FP40571; 40 02.03.2016 liegt bei
ARA0K8HA40571
14 AUDI ARA0K8FP45571; 45 02.03.2016 liegt bei
ARA0K8HA45571
9 SEAT ARA0K8FP35571; 35 02.03.2016 liegt bei
ARA0K8HA35571
13 SEAT ARA0K8FP40571; 40 02.03.2016 liegt bei
ARA0K8HA40571
15 SEAT ARA0K8FP45571; 45 02.03.2016 liegt bei
ARA0K8HA45571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________

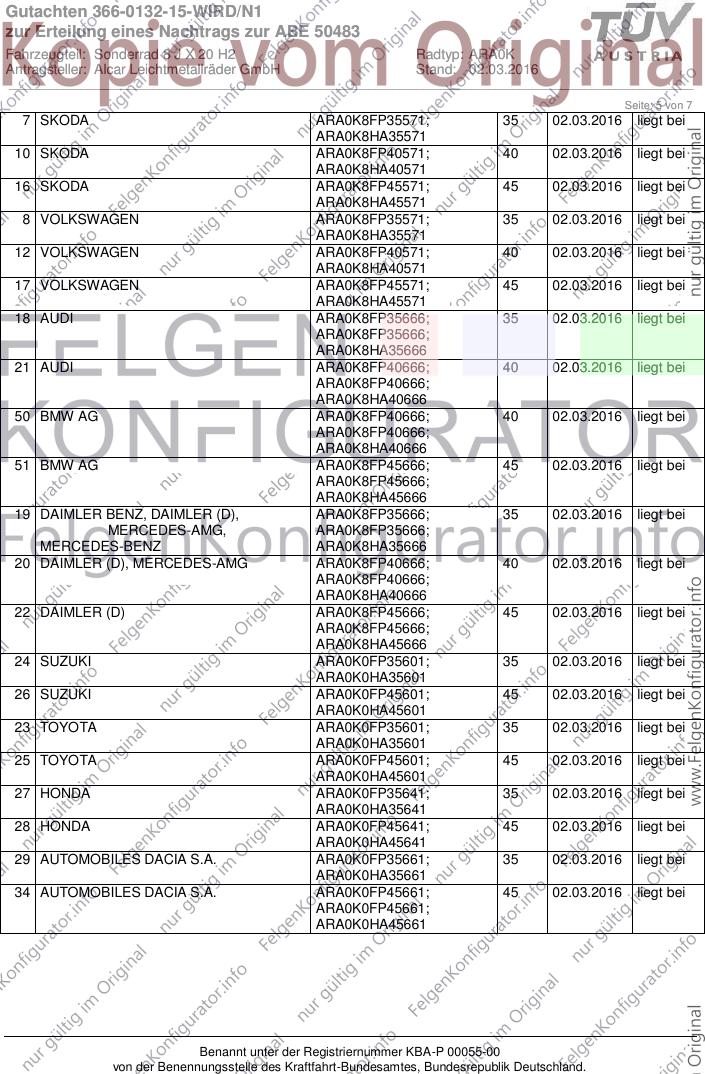

Seite: 5 von 7
7 SKODA ARA0K8FP35571; 35 02.03.2016 liegt bei
ARA0K8HA35571
10 SKODA ARA0K8FP40571; 40 02.03.2016 liegt bei
ARA0K8HA40571
16 SKODA ARA0K8FP45571; 45 02.03.2016 liegt bei
ARA0K8HA45571
8 VOLKSWAGEN ARA0K8FP35571; 35 02.03.2016 liegt bei
ARA0K8HA35571
12 VOLKSWAGEN ARA0K8FP40571; 40 02.03.2016 liegt bei
ARA0K8HA40571
17 VOLKSWAGEN ARA0K8FP45571; 45 02.03.2016 liegt bei
ARA0K8HA45571
18 AUDI ARA0K8FP35666; 35 02.03.2016 liegt bei
ARA0K8FP35666;
ARA0K8HA35666
21 AUDI ARA0K8FP40666; 40 02.03.2016 liegt bei
ARA0K8FP40666;
ARA0K8HA40666
50 BMW AG ARA0K8FP40666; 40 02.03.2016 liegt bei
ARA0K8FP40666;
ARA0K8HA40666
51 BMW AG ARA0K8FP45666; 45 02.03.2016 liegt bei
ARA0K8FP45666;
ARA0K8HA45666
19 DAIMLER BENZ, DAIMLER (D), ARA0K8FP35666; 35 02.03.2016 liegt bei
MERCEDES-AMG, ARA0K8FP35666;
MERCEDES-BENZ ARA0K8HA35666
20 DAIMLER (D), MERCEDES-AMG ARA0K8FP40666; 40 02.03.2016 liegt bei
ARA0K8FP40666;
ARA0K8HA40666
22 DAIMLER (D) ARA0K8FP45666; 45 02.03.2016 liegt bei
ARA0K8FP45666;
ARA0K8HA45666
24 SUZUKI ARA0K0FP35601; 35 02.03.2016 liegt bei
ARA0K0HA35601
26 SUZUKI ARA0K0FP45601; 45 02.03.2016 liegt bei
ARA0K0HA45601
23 TOYOTA ARA0K0FP35601; 35 02.03.2016 liegt bei
ARA0K0HA35601
25 TOYOTA ARA0K0FP45601; 45 02.03.2016 liegt bei
ARA0K0HA45601
27 HONDA ARA0K0FP35641; 35 02.03.2016 liegt bei
ARA0K0HA35641
28 HONDA ARA0K0FP45641; 45 02.03.2016 liegt bei
ARA0K0HA45641
29 AUTOMOBILES DACIA S.A. ARA0K0FP35661; 35 02.03.2016 liegt bei
ARA0K0HA35661
34 AUTOMOBILES DACIA S.A. ARA0K0FP45661; 45 02.03.2016 liegt bei
ARA0K0FP45661;
ARA0K0HA45661
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________
Seite: 6 von 7
31 Nissan International S. A. ARA0K0FP35661; 35 02.03.2016 liegt bei
ARA0K0HA35661
33 Nissan International S. A. ARA0K0FP45661; 45 02.03.2016 liegt bei
ARA0K0FP45661;
ARA0K0HA45661
30 RENAULT ARA0K0FP35661; 35 02.03.2016 liegt bei
ARA0K0HA35661
32 RENAULT ARA0K0FP45661; 45 02.03.2016 liegt bei
ARA0K0FP45661;
ARA0K0HA45661
35 CHRYSLER (USA) ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
39 CITROEN ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
42 HYUNDAI, Hyundai Motor Company, ARA0K0FP35671; 35 02.03.2016 liegt bei
HYUNDAI MOTOR EUROPE ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
44 HYUNDAI, Hyundai Motor Company, ARA0K0FP45671; 45 02.03.2016 liegt bei
HYUNDAI MOTOR EUROPE ARA0K0FP45671;
ARA0K0HA45671
38 KIA ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
52 KIA ARA0K0FP45671; 45 02.03.2016 liegt bei
ARA0K0FP45671;
ARA0K0HA45671
41 KIA MOTORS (SK) ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
45 KIA MOTORS (SK) ARA0K0FP45671; 45 02.03.2016 liegt bei
ARA0K0FP45671;
ARA0K0HA45671
37 MAZDA ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
43 MAZDA, Mazda Motor Corporation ARA0K0FP45671; 45 02.03.2016 liegt bei
ARA0K0FP45671;
ARA0K0HA45671
40 MITSUBISHI ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0132-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50483
Fahrzeugteil: Sonderrad 8 J X 20 H2 Radtyp: ARA0K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 02.03.2016
__________________________________________________________________________________________________________________
Seite: 7 von 7

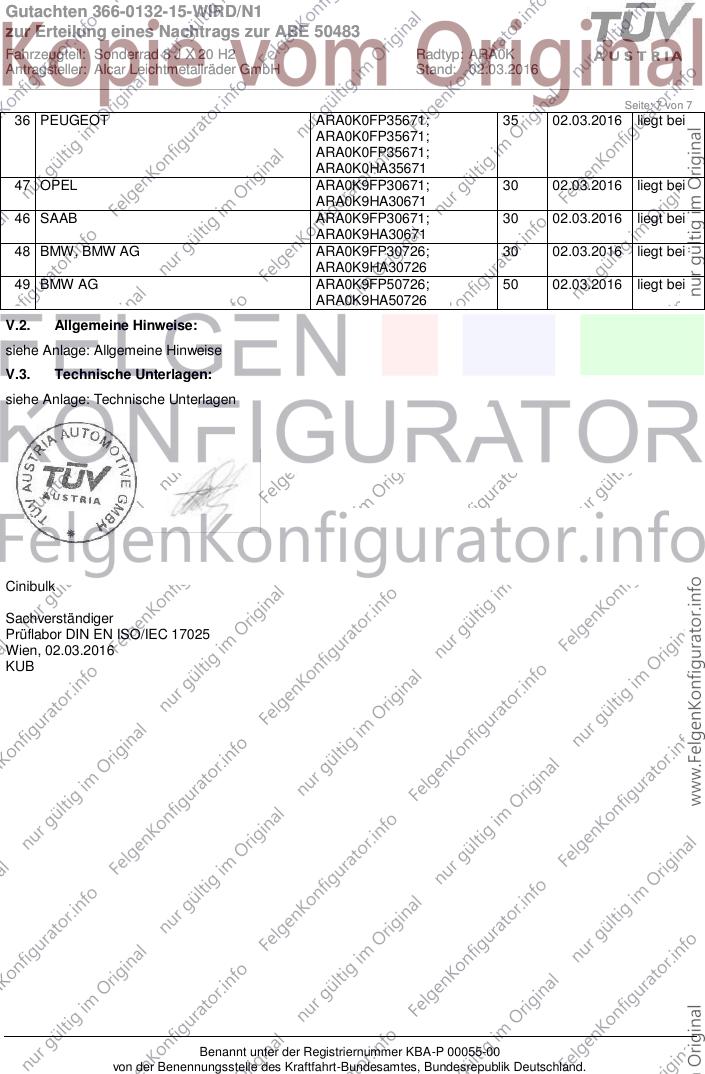

36 PEUGEOT ARA0K0FP35671; 35 02.03.2016 liegt bei
ARA0K0FP35671;
ARA0K0FP35671;
ARA0K0HA35671
47 OPEL ARA0K9FP30671; 30 02.03.2016 liegt bei
ARA0K9HA30671
46 SAAB ARA0K9FP30671; 30 02.03.2016 liegt bei
ARA0K9HA30671
48 BMW, BMW AG ARA0K9FP30726; 30 02.03.2016 liegt bei
ARA0K9HA30726
49 BMW AG ARA0K9FP50726; 50 02.03.2016 liegt bei
ARA0K9HA50726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 02.03.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
