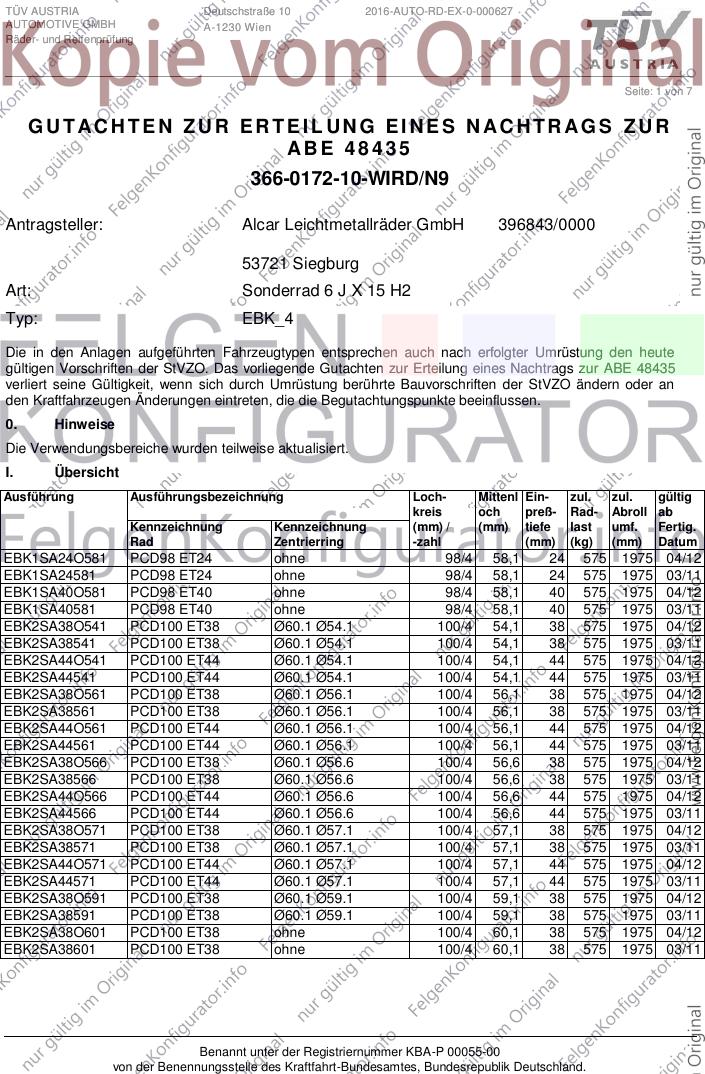

Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 435
366-0172-10-WIRD/N9
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 J X 15 H2
Typ: EBK_4
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48435
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EBK1SA24O581 PCD98 ET24 ohne 98/4 58,1 24 575 1975 04/12
EBK1SA24581 PCD98 ET24 ohne 98/4 58,1 24 575 1975 03/11
EBK1SA40O581 PCD98 ET40 ohne 98/4 58,1 40 575 1975 04/12
EBK1SA40581 PCD98 ET40 ohne 98/4 58,1 40 575 1975 03/11
EBK2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 04/12
EBK2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 03/11
EBK2SA44O541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 04/12
EBK2SA44541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 03/11
EBK2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 04/12
EBK2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 03/11
EBK2SA44O561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 04/12
EBK2SA44561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 03/11
EBK2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 04/12
EBK2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 03/11
EBK2SA44O566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 04/12
EBK2SA44566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 03/11
EBK2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 04/12
EBK2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 03/11
EBK2SA44O571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 04/12
EBK2SA44571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 03/11
EBK2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 04/12
EBK2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 03/11
EBK2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 04/12
EBK2SA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 03/11
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

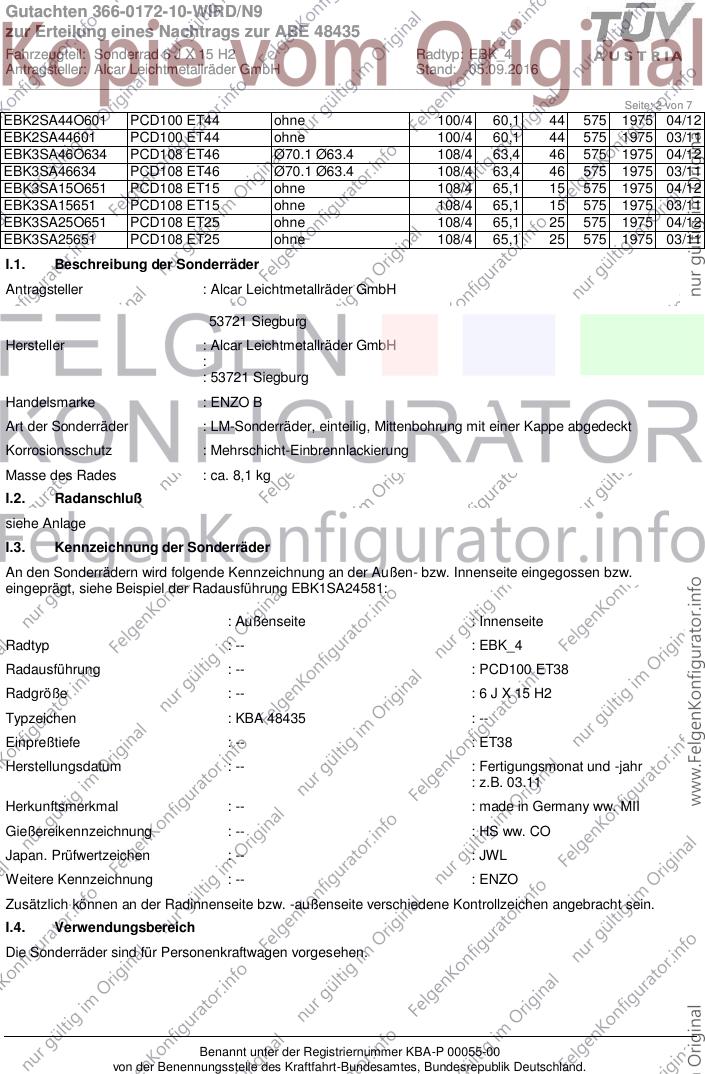

Seite: 2 von 7
EBK2SA44O601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 04/12
EBK2SA44601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 03/11
EBK3SA46O634 PCD108 ET46 Ø70.1 Ø63.4 108/4 63,4 46 575 1975 04/12
EBK3SA46634 PCD108 ET46 Ø70.1 Ø63.4 108/4 63,4 46 575 1975 03/11
EBK3SA15O651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 04/12
EBK3SA15651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 03/11
EBK3SA25O651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 04/12
EBK3SA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 03/11
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO B
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EBK1SA24581:
: Außenseite : Innenseite
Radtyp : -- : EBK_4
Radausführung : -- : PCD100 ET38
Radgröße : -- : 6 J X 15 H2
Typzeichen : KBA 48435 : --
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 03.11
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

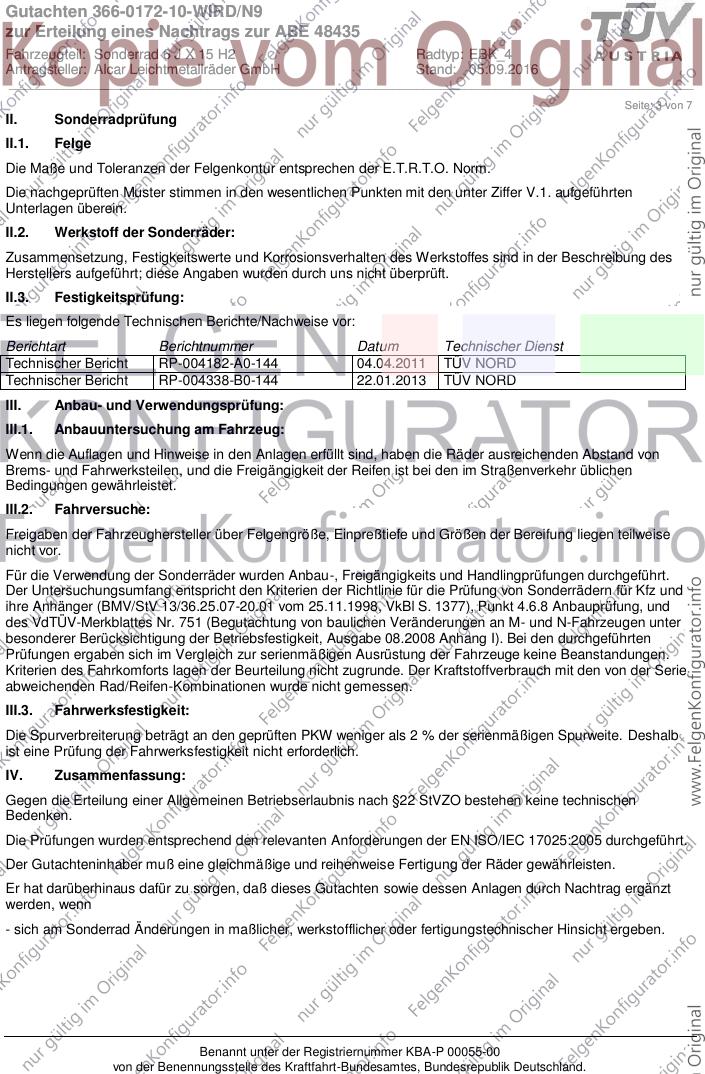

Seite: 3 von 7
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004182-A0-144 04.04.2011 TÜV NORD
Technischer Bericht RP-004338-B0-144 22.01.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

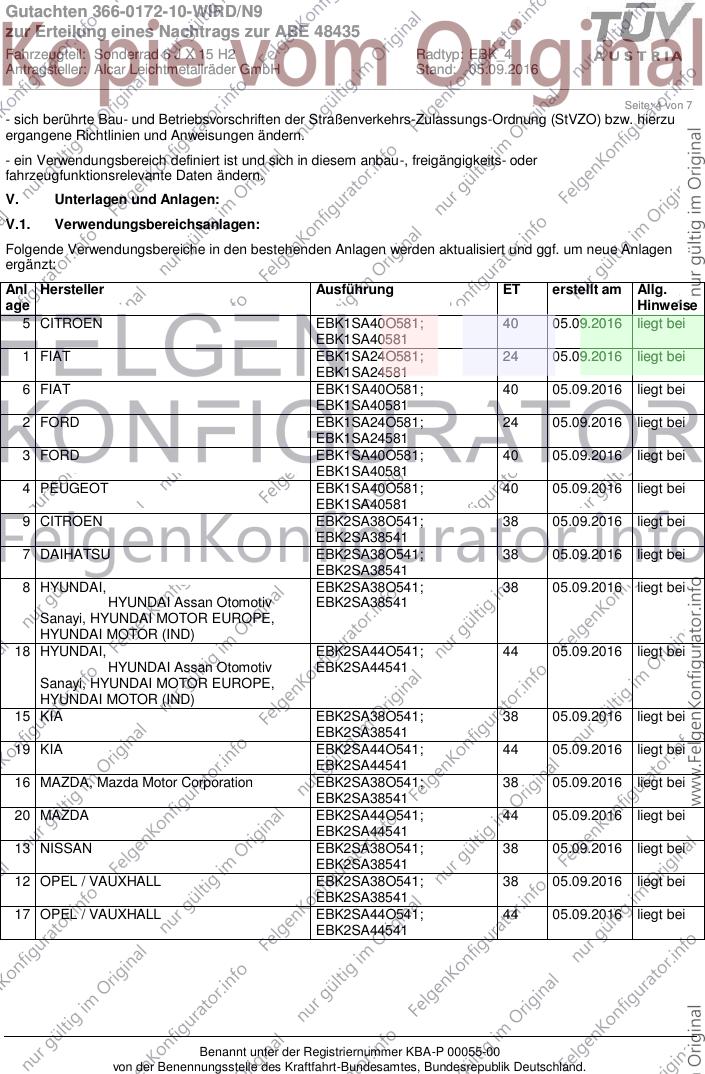

Seite: 4 von 7
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
5 CITROEN EBK1SA40O581; 40 05.09.2016 liegt bei
EBK1SA40581
1 FIAT EBK1SA24O581; 24 05.09.2016 liegt bei
EBK1SA24581
6 FIAT EBK1SA40O581; 40 05.09.2016 liegt bei
EBK1SA40581
2 FORD EBK1SA24O581; 24 05.09.2016 liegt bei
EBK1SA24581
3 FORD EBK1SA40O581; 40 05.09.2016 liegt bei
EBK1SA40581
4 PEUGEOT EBK1SA40O581; 40 05.09.2016 liegt bei
EBK1SA40581
9 CITROEN EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
7 DAIHATSU EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
8 HYUNDAI, EBK2SA38O541; 38 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv EBK2SA38541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
18 HYUNDAI, EBK2SA44O541; 44 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv EBK2SA44541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
15 KIA EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
19 KIA EBK2SA44O541; 44 05.09.2016 liegt bei
EBK2SA44541
16 MAZDA, Mazda Motor Corporation EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
20 MAZDA EBK2SA44O541; 44 05.09.2016 liegt bei
EBK2SA44541
13 NISSAN EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
12 OPEL / VAUXHALL EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
17 OPEL / VAUXHALL EBK2SA44O541; 44 05.09.2016 liegt bei
EBK2SA44541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

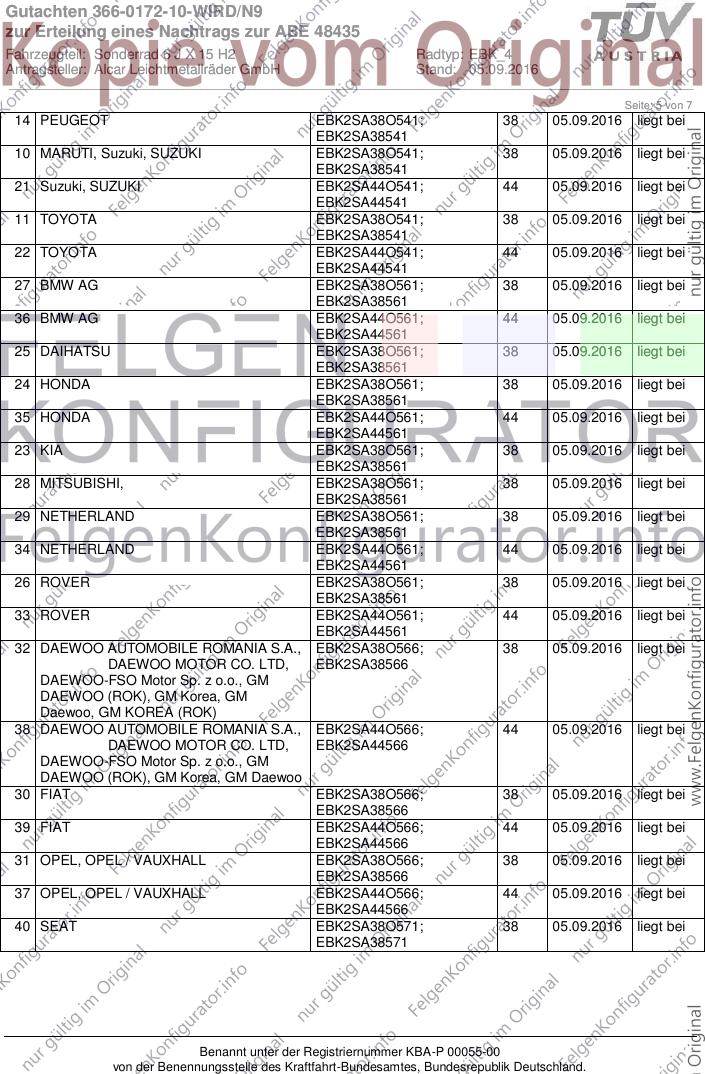

Seite: 5 von 7
14 PEUGEOT EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
10 MARUTI, Suzuki, SUZUKI EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
21 Suzuki, SUZUKI EBK2SA44O541; 44 05.09.2016 liegt bei
EBK2SA44541
11 TOYOTA EBK2SA38O541; 38 05.09.2016 liegt bei
EBK2SA38541
22 TOYOTA EBK2SA44O541; 44 05.09.2016 liegt bei
EBK2SA44541
27 BMW AG EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
36 BMW AG EBK2SA44O561; 44 05.09.2016 liegt bei
EBK2SA44561
25 DAIHATSU EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
24 HONDA EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
35 HONDA EBK2SA44O561; 44 05.09.2016 liegt bei
EBK2SA44561
23 KIA EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
28 MITSUBISHI, EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
29 NETHERLAND EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
34 NETHERLAND EBK2SA44O561; 44 05.09.2016 liegt bei
EBK2SA44561
26 ROVER EBK2SA38O561; 38 05.09.2016 liegt bei
EBK2SA38561
33 ROVER EBK2SA44O561; 44 05.09.2016 liegt bei
EBK2SA44561
32 DAEWOO AUTOMOBILE ROMANIA S.A., EBK2SA38O566; 38 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, EBK2SA38566
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM
Daewoo, GM KOREA (ROK)
38 DAEWOO AUTOMOBILE ROMANIA S.A., EBK2SA44O566; 44 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, EBK2SA44566
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM Daewoo
30 FIAT EBK2SA38O566; 38 05.09.2016 liegt bei
EBK2SA38566
39 FIAT EBK2SA44O566; 44 05.09.2016 liegt bei
EBK2SA44566
31 OPEL, OPEL / VAUXHALL EBK2SA38O566; 38 05.09.2016 liegt bei
EBK2SA38566
37 OPEL, OPEL / VAUXHALL EBK2SA44O566; 44 05.09.2016 liegt bei
EBK2SA44566
40 SEAT EBK2SA38O571; 38 05.09.2016 liegt bei
EBK2SA38571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 6 von 7

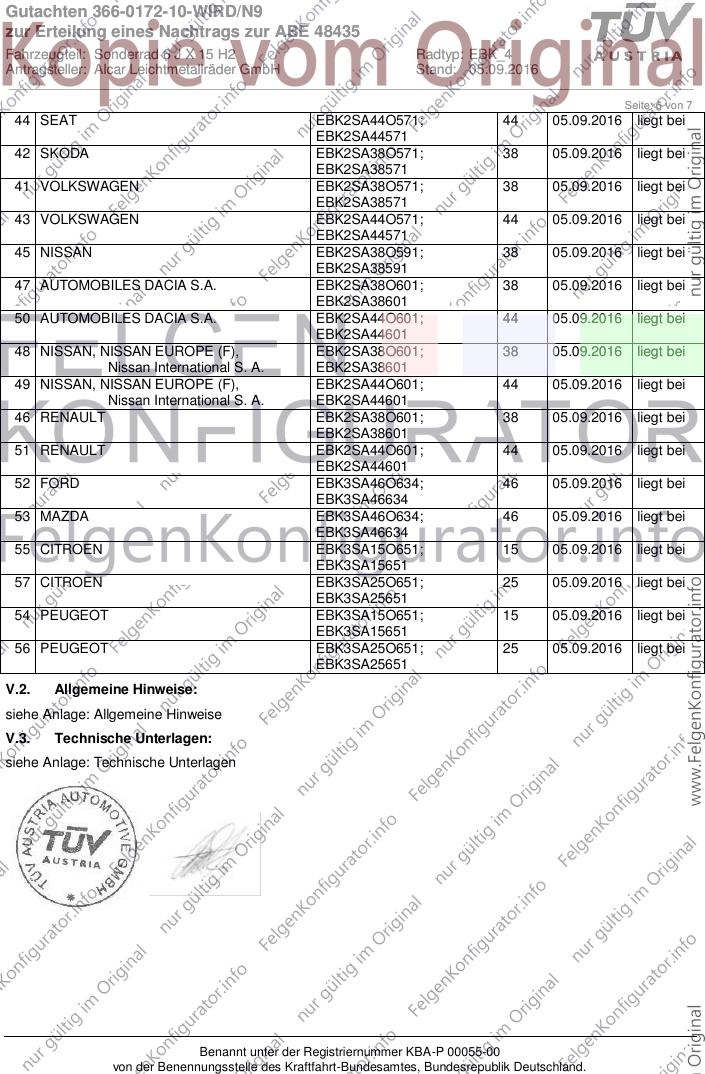

44 SEAT EBK2SA44O571; 44 05.09.2016 liegt bei
EBK2SA44571
42 SKODA EBK2SA38O571; 38 05.09.2016 liegt bei
EBK2SA38571
41 VOLKSWAGEN EBK2SA38O571; 38 05.09.2016 liegt bei
EBK2SA38571
43 VOLKSWAGEN EBK2SA44O571; 44 05.09.2016 liegt bei
EBK2SA44571
45 NISSAN EBK2SA38O591; 38 05.09.2016 liegt bei
EBK2SA38591
47 AUTOMOBILES DACIA S.A. EBK2SA38O601; 38 05.09.2016 liegt bei
EBK2SA38601
50 AUTOMOBILES DACIA S.A. EBK2SA44O601; 44 05.09.2016 liegt bei
EBK2SA44601
48 NISSAN, NISSAN EUROPE (F), EBK2SA38O601; 38 05.09.2016 liegt bei
Nissan International S. A. EBK2SA38601
49 NISSAN, NISSAN EUROPE (F), EBK2SA44O601; 44 05.09.2016 liegt bei
Nissan International S. A. EBK2SA44601
46 RENAULT EBK2SA38O601; 38 05.09.2016 liegt bei
EBK2SA38601
51 RENAULT EBK2SA44O601; 44 05.09.2016 liegt bei
EBK2SA44601
52 FORD EBK3SA46O634; 46 05.09.2016 liegt bei
EBK3SA46634
53 MAZDA EBK3SA46O634; 46 05.09.2016 liegt bei
EBK3SA46634
55 CITROEN EBK3SA15O651; 15 05.09.2016 liegt bei
EBK3SA15651
57 CITROEN EBK3SA25O651; 25 05.09.2016 liegt bei
EBK3SA25651
54 PEUGEOT EBK3SA15O651; 15 05.09.2016 liegt bei
EBK3SA15651
56 PEUGEOT EBK3SA25O651; 25 05.09.2016 liegt bei
EBK3SA25651
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0172-10-WIRD/N9
zur Erteilung eines Nachtrags zur ABE 48435
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EBK_4
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 7
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 05.09.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
