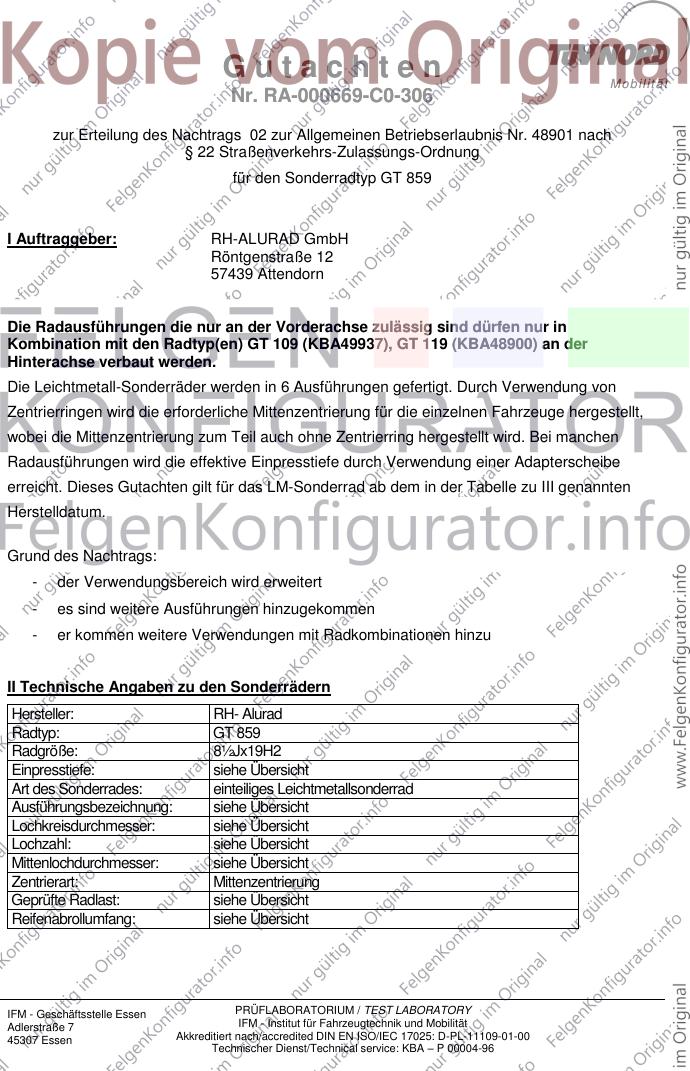

Gutachten Mo b i l i t ä t
Nr. RA-000669-C0-306
zur Erteilung des Nachtrags 02 zur Allgemeinen Betriebserlaubnis Nr. 48901 nach
§ 22 Straßenverkehrs-Zulassungs-Ordnung
für den Sonderradtyp GT 859
I Auftraggeber: RH-ALURAD GmbH
Röntgenstraße 12
57439 Attendorn
Die Radausführungen die nur an der Vorderachse zulässig sind dürfen nur in
Kombination mit den Radtyp(en) GT 109 (KBA49937), GT 119 (KBA48900) an der
Hinterachse verbaut werden.
Die Leichtmetall-Sonderräder werden in 6 Ausführungen gefertigt. Durch Verwendung von
Zentrierringen wird die erforderliche Mittenzentrierung für die einzelnen Fahrzeuge hergestellt,
wobei die Mittenzentrierung zum Teil auch ohne Zentrierring hergestellt wird. Bei manchen
Radausführungen wird die effektive Einpresstiefe durch Verwendung einer Adapterscheibe
erreicht. Dieses Gutachten gilt für das LM-Sonderrad ab dem in der Tabelle zu III genannten
Herstelldatum.
Grund des Nachtrags:
- der Verwendungsbereich wird erweitert
- es sind weitere Ausführungen hinzugekommen
- er kommen weitere Verwendungen mit Radkombinationen hinzu
II Technische Angaben zu den Sonderrädern
Hersteller: RH- Alurad
Radtyp: GT 859
Radgröße: 8½Jx19H2
Einpresstiefe: siehe Übersicht
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Ausführungsbezeichnung: siehe Übersicht
Lochkreisdurchmesser: siehe Übersicht
Lochzahl: siehe Übersicht
Mittenlochdurchmesser: siehe Übersicht
Zentrierart: Mittenzentrierung
Geprüfte Radlast: siehe Übersicht
Reifenabrollumfang: siehe Übersicht
IFM - Geschäftsstelle Essen PRÜFLABORATORIUM / TEST LABORATORY
Adlerstraße 7 IFM - Institut für Fahrzeugtechnik und Mobilität
45307 Essen Akkreditiert nach/accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00
Technischer Dienst/Technical service: KBA – P 00004-96

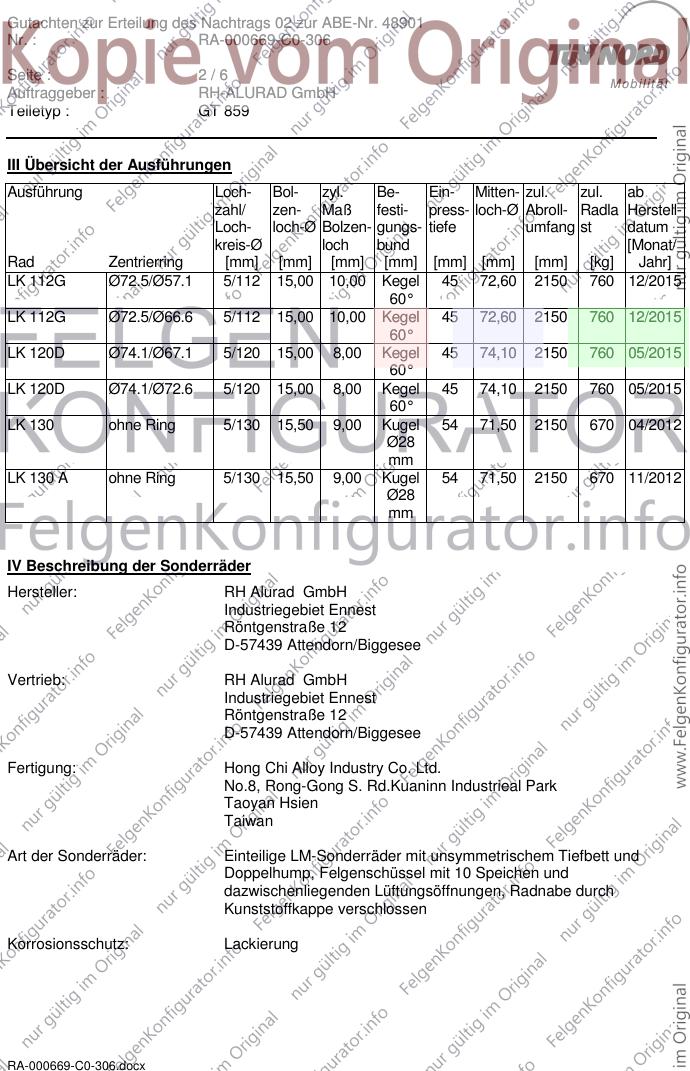

Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48901
Nr. : RA-000669-C0-306
Seite : 2/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : GT 859
III Übersicht der Ausführungen
Ausführung Loch- Bol- zyl. Be- Ein- Mitten- zul. zul. ab
zahl/ zen- Maß festi- press- loch-Ø Abroll- Radla Herstell-
Loch- loch-Ø Bolzen- gungs- tiefe umfang st datum
kreis-Ø loch bund [Monat/
Rad Zentrierring [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] Jahr]
LK 112G Ø72.5/Ø57.1 5/112 15,00 10,00 Kegel 45 72,60 2150 760 12/2015
60°
LK 112G Ø72.5/Ø66.6 5/112 15,00 10,00 Kegel 45 72,60 2150 760 12/2015
60°
LK 120D Ø74.1/Ø67.1 5/120 15,00 8,00 Kegel 45 74,10 2150 760 05/2015
60°
LK 120D Ø74.1/Ø72.6 5/120 15,00 8,00 Kegel 45 74,10 2150 760 05/2015
60°
LK 130 ohne Ring 5/130 15,50 9,00 Kugel 54 71,50 2150 670 04/2012
Ø28
mm
LK 130 A ohne Ring 5/130 15,50 9,00 Kugel 54 71,50 2150 670 11/2012
Ø28
mm
IV Beschreibung der Sonderräder
Hersteller: RH Alurad GmbH
Industriegebiet Ennest
Röntgenstraße 12
D-57439 Attendorn/Biggesee
Vertrieb: RH Alurad GmbH
Industriegebiet Ennest
Röntgenstraße 12
D-57439 Attendorn/Biggesee
Fertigung: Hong Chi Alloy Industry Co. Ltd.
No.8, Rong-Gong S. Rd.Kuaninn Industrieal Park
Taoyan Hsien
Taiwan
Art der Sonderräder: Einteilige LM-Sonderräder mit unsymmetrischem Tiefbett und
Doppelhump, Felgenschüssel mit 10 Speichen und
dazwischenliegenden Lüftungsöffnungen, Radnabe durch
Kunststoffkappe verschlossen
Korrosionsschutz: Lackierung
RA-000669-C0-306.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48901
Nr. : RA-000669-C0-306
Seite : 3/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : GT 859
IV.1 Radanschluß
Befestigungsart: siehe Übersicht
Anzahl der Befestigungsbohrungen: siehe Übersicht
Durchmesser der
Befestigungsbohrungen in mm: siehe Übersicht
Lochkreisdurchmesser in mm: siehe Übersicht
Mittenlochdurchmesser in mm : siehe Übersicht
Zentrierart: Mittenzentrierung
Anzugsmoment in Nm: je nach Vorgabe des Fahrzeugherstellers,
jedoch max. 180 Nm bzw. wie im jeweiligen
Verwendungsbereich angegeben.
IV.2 Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung angebracht:
Bezeichnung Innenseite: Aussenseite:
Hersteller: RH -
Radtyp: GT 859 -
Ausführung: LK 130 -
Radgröße: 8,5JX19H2 -
Einpresstiefe: ET 54 -
Gießerei: HTC -
Herstellungsdatum: Monat und Jahr in Tabellenform -
Typzeichen: - KBA 48901
Japan. Prüfzeichen: JWL -
An der Innenseite der Sonderräder können noch weitere Kontrollzeichen angebracht sein.
V. Sonderradprüfung
V.1 Felgengröße
Die Maße und Toleranzen der unsymmetrischen Tiefbettfelge mit beiderseitigem Hump ent-
sprechen der E.T.R.T.O - Norm. Die Maße wurden überprüft.
Die nachgeprüften Muster stimmten in den wesentlichen Punkten mit den Zeichnungsunter-
lagen überein.
V.2 Werkstoff der Sonderräder
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der
Beschreibung des Herstellers aufgeführt. Diese Angaben wurden durch uns nicht geprüft.
V.3 Festigkeitsprüfung
Die Sonderradprüfungen wurden vom TÜV Nord, RP-004364-C1-306, durchgeführt.
RA-000669-C0-306.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48901
Nr. : RA-000669-C0-306
Seite : 4/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : GT 859
VI Anbau und Verwendungsprüfung
VI.1 Anbauuntersuchung am Fahrzeug
Wenn die in den Anlagen aufgeführten Auflagen und Hinweise erfüllt sind, haben die Räder
ausreichenden Abstand von Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen in
den Radhäusern ist bei den im Straßenverkehr üblichen Bedingungen gewährleistet.
VI.2 Fahrversuche
Eine Werksfreigabe über Felgengröße und Einpresstiefe liegt zum Teil vor.
Die Anbau-, Freigängigkeits- und Handlingsprüfungen an den in den Anlagen aufgeführten
Fahrzeugen wurden entsprechend den Kriterien des VdTÜV Merkblatts 751 Anhang I, in der
Fassung 08.2008 und 4.6.8 der Richtlinie für die Prüfung von Sonderrädern vom 25.11.1998
durchgeführt.
Bei den durchgeführten Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung
der Fahrzeuge keine Beanstandungen. Kriterien des Fahrkomforts lagen der Beurteilung nicht
zugrunde. Die Prüfergebnisse und somit auch die Auflagen und Hinweise berücksichtigen die in
der E.T.R.T.O. genannten Reifengrößtmaße „Maximum in Service“.
VI.3 Fahrwerksfestigkeit
Die Spurverbreiterung beträgt bei den geprüften PKW weniger als 2% der serienmäßigen
Spurweite, deshalb ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
VI.4 Prüfergebnis
Gegen die Verwendung des Radtyps GT 859 an den in den Anlagen aufgeführten Fahrzeugen
bestehen aufgrund der in Punkt VI genannten Untersuchungen keine technischen Bedenken.
VII Zusammenfassung
Die Sonderräder GT 859 des Herstellers RH-ALURAD GmbH entsprechen den „Richtlinien für
die Prüfung von Sonderrädern für Kraftfahrzeuge und ihre Anhänger“ vom 25.11.1998 . Gegen
die Erteilung einer Allgemeinen Betriebserlaubnis bestehen keine technischen Bedenken.
Wird die Allgemeine Betriebserlaubnis erteilt, so muss der Inhaber eine gleichmäßige, rei-
henweise Fertigung der Räder gewährleisten. Er hat darüber hinaus dafür zu sorgen, dass
dieses Gutachten durch einen Nachtrag ergänzt wird, sofern sich die im Verwendungsbereich
der Allgemeinen Betriebserlaubnis aufgeführten Fahrzeuge in Teilen ändern, welche die
Verwendung der Räder beeinträchtigen können; hierunter fallen insbesondere Änderungen an
den Radbremsen, an der Radaufhängung und den Radhäusern.
Die Bezieher der Sonderräder müssen (z.B. durch eine mitzuliefernde Anbauanweisung) auf die
Auflagen und Hinweise der jeweiligen Anlage sowie auf die Befestigungsart und die er-
forderlichen Anzugsmomente der Radbefestigungsteile hingewiesen werden.
Die Bezieher der Sonderräder müssen außerdem darauf hingewiesen werden, daß bei Ver-
wendung des serienmäßigen Reserverades die Original-Radbefestigungsteile zu verwenden
sind.
Eine Begutachtung nach § 19 Abs. 3 StVZO ist dann erforderlich, wenn durch den Anbau der
Sonderräder am Fahrzeug Änderungen vorgenommen werden müssen (siehe Auflage A01) in
RA-000669-C0-306.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48901
Nr. : RA-000669-C0-306
Seite : 5/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : GT 859
der jeweiligen Anlage).
VIII Anlagen
VIII.1 Radspezifische Anlagen
Zeichnungsinhalt Zeichnungs-Nr. Datum
Zeichnung Ausführung(en) GT859-11 14.01.2016
Zeichnung Befestigungsteil(e) 1912023B 17.01.2003
Zeichnung Befestigungsteil(e) Bef/05/95/0010 12.02.1996
Zeichnung Befestigungsteil(e) Bef/05/95/005 30.05.2199
Zeichnung Befestigungsteil(e) Bef/05/95/006 30.05.1995
Zeichnung Befestigungsteil(e) befest/05/95/0001 19.05.1995
Zeichnung Befestigungsteil(e) befest/05/95/0002 10.01.1995
Zeichnung Befestigungsteil(e) befest/05/95/0003 29.05.1995
Zeichnung Befestigungsteil(e) befest/05/95/0004 29.05.1995
Zeichnung Grundzeichnung GT859-2 14.11.2012
Zeichnung Nabenkappe A01 20.02.2012
Zeichnung Nabenkappe Deckel/02/00/0002 09.02.2000
Zeichnung Zentrierring(e) AP725xxx 06.06.2014
Zeichnung Zentrierring(e) Zentrierring 74,1 mm 02.10.2007
Zeichnung Radbeschreibung Radbeschreibung GT859 29.06.2012
VIII.2 Verwendungsbereich Anlagen
Die Sonderräder sind vorgesehen für die in den folgenden Anlagen aufgeführten Fahrzeuge.
Seiten
ANLAGE 0 Tragfähigkeitskennzahl und 8
Geschwindigkeitssymbol
Verwendungsbereiche Seiten Datum
ET 45
ANLAGE 10
(AUDI 5/112/57) 12 26.08.2016
ANLAGE 10a
(VW 5/112/57) 18 26.08.2016
ANLAGE 11
(AUDI 5/112/66,5) 6 26.08.2016
ANLAGE 11a
(BMW 5/112/66,5) 4 26.08.2016
ANLAGE 11b
(MERCEDES 5/112/66,5) 21 26.08.2016
ANLAGE 12
(GENERAL MOTORS 3 26.08.2016
5/120/67)
ANLAGE 12a (OPEL 5/120/67) 5 26.08.2016
ANLAGE 13 (BMW 5/120/72,5) 7 26.08.2016
KOMBINATIONEN des Radtyps GT 859 mit Radtyp GT 119 1)
ET 54
ANLAGE 1 (PORSCHE 5/130/71,5) 8 26.08.2016
ANLAGE 2 (PORSCHE 5/130/71,5) 8 26.08.2016
ANLAGE 3 (PORSCHE 5/130/71,5) 5 26.08.2016
RA-000669-C0-306.docx
Gutachten zur Erteilung des Nachtrags 02 zur ABE-Nr. 48901
Nr. : RA-000669-C0-306
Seite : 6/6 Mo b i l i t ä t
Auftraggeber : RH-ALURAD GmbH
Teiletyp : GT 859
Verwendungsbereiche Seiten Datum
KOMBINATIONEN von Radtyp GT 859 mit Radtyp GT 109 2)
ET 45
ANLAGE 6 (GENERAL MOTORS 4 26.08.2016
5/120/67)
ANLAGE 7 (BMW 5/120/72,5) 3 26.08.2016
ET 54
ANLAGE 4 (PORSCHE 5/130/71,5) 6 26.08.2016
ANLAGE 5 (PORSCHE 5/130/71,5) 5 26.08.2016
Kombination aus verschiedenen Radgrößen/-Typen an Achse 1 und Achse 2:
1) Achse 1 – 8½ J x 19 H2, Radtyp GT 859, KBA-Nr. 48901
Achse 2 – 11 J x 19 H2, Radtyp GT 119, KBA-Nr. 48900
2) Achse 1 – 8½ J x 19 H2, Radtyp GT 859, KBA-Nr. 48901
Achse 2 – 10 J x 19 H2, Radtyp GT 109, KBA-Nr. 49937
= aktualisierte bzw. neu hinzugefügte Verwendungsbereiche
TÜV NORD Mobilität GmbH & Co. KG
IFM - Institut für Fahrzeugtechnik und Mobilität
Adlerstr. 7, 45307 Essen
Akkreditiert nach DIN EN ISO/IEC 17025: D-PL-11109-01-00
Benannt als Technischer Dienst
vom Kraftfahrt Bundesamt: KBA – P 00004-96
Geschäftsstelle Essen, 26.08.2016
Dipl.-Ing. Wolff
