TÜV AUSTRIA Deutschstraße 10 16-TARR-0161
AUTOMOTIVE GMBH A-1230 Wien

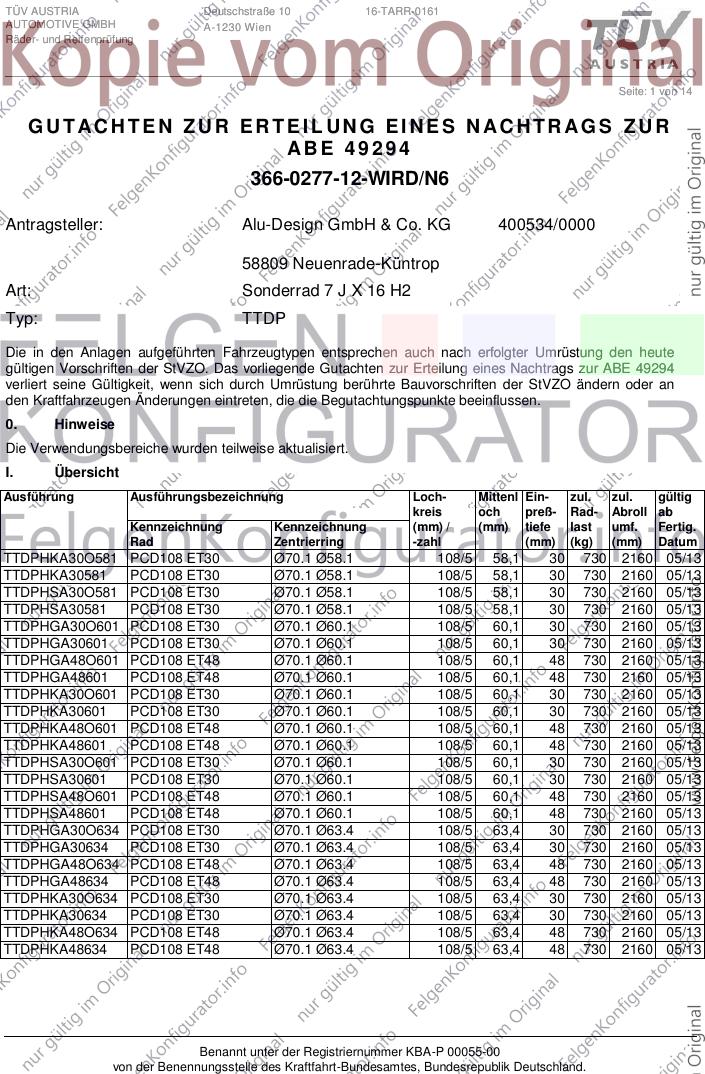

Räder- und Reifenprüfung
Seite: 1 von 14
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 294
366-0277-12-WIRD/N6
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 J X 16 H2
Typ: TTDP
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49294
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTDPHKA30O581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHKA30581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHSA30O581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHSA30581 PCD108 ET30 Ø70.1 Ø58.1 108/5 58,1 30 730 2160 05/13
TTDPHGA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHGA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHGA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHGA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHKA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHKA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHKA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHKA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHSA30O601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHSA30601 PCD108 ET30 Ø70.1 Ø60.1 108/5 60,1 30 730 2160 05/13
TTDPHSA48O601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHSA48601 PCD108 ET48 Ø70.1 Ø60.1 108/5 60,1 48 730 2160 05/13
TTDPHGA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHGA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHGA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHGA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHKA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHKA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHKA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHKA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

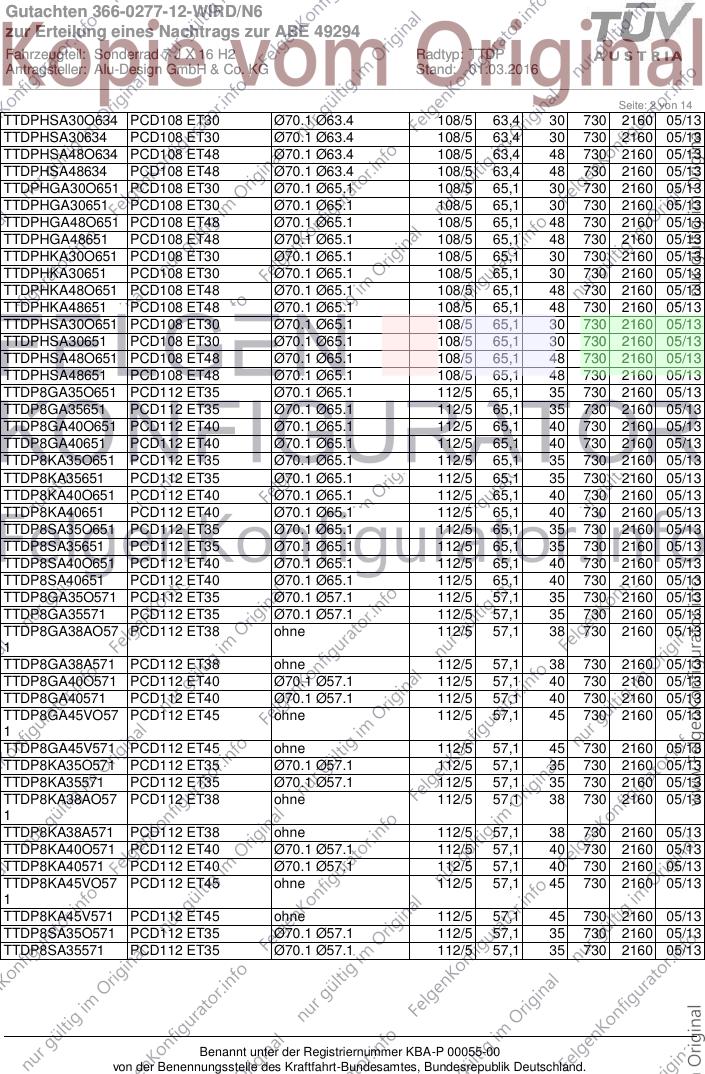

Seite: 2 von 14
TTDPHSA30O634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHSA30634 PCD108 ET30 Ø70.1 Ø63.4 108/5 63,4 30 730 2160 05/13
TTDPHSA48O634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHSA48634 PCD108 ET48 Ø70.1 Ø63.4 108/5 63,4 48 730 2160 05/13
TTDPHGA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHGA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHGA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHGA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHKA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHKA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHKA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHKA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHSA30O651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHSA30651 PCD108 ET30 Ø70.1 Ø65.1 108/5 65,1 30 730 2160 05/13
TTDPHSA48O651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDPHSA48651 PCD108 ET48 Ø70.1 Ø65.1 108/5 65,1 48 730 2160 05/13
TTDP8GA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8GA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8GA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8GA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8KA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8KA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8KA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8KA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8SA35O651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8SA35651 PCD112 ET35 Ø70.1 Ø65.1 112/5 65,1 35 730 2160 05/13
TTDP8SA40O651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8SA40651 PCD112 ET40 Ø70.1 Ø65.1 112/5 65,1 40 730 2160 05/13
TTDP8GA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8GA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8GA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8GA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8GA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8GA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8GA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8GA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8KA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8KA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8KA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8KA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8KA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8KA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8KA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8KA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8SA35O571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
TTDP8SA35571 PCD112 ET35 Ø70.1 Ø57.1 112/5 57,1 35 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________
Seite: 3 von 14
TTDP8SA38AO57 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
1
TTDP8SA38A571 PCD112 ET38 ohne 112/5 57,1 38 730 2160 05/13
TTDP8SA40O571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8SA40571 PCD112 ET40 Ø70.1 Ø57.1 112/5 57,1 40 730 2160 05/13
TTDP8SA45VO57 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
1
TTDP8SA45V571 PCD112 ET45 ohne 112/5 57,1 45 730 2160 05/13
TTDP8GA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8GA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8GA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8GA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8GA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8GA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP8KA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8KA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8KA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8KA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8KA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8KA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP8SA35O666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8SA35666 PCD112 ET35 Ø70.1 Ø66.6 112/5 66,6 35 730 2160 05/13
TTDP8SA40O666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8SA40666 PCD112 ET40 Ø70.1 Ø66.6 112/5 66,6 40 730 2160 05/13
TTDP8SA46AO66 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
6
TTDP8SA46A666 PCD112 ET46 ohne 112/5 66,6 46 730 2160 05/13
TTDP0GA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0GA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0KA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0KA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0SA48O601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0SA48601 PCD114 ET48 Ø71.6 Ø60.1 114,3/5 60,1 48 730 2160 05/13
TTDP0GA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0GA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0KA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0KA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0SA48O641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0SA48641 PCD114 ET48 Ø71.6 Ø64.1 114,3/5 64,1 48 730 2160 05/13
TTDP0GA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0GA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0KA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0KA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0SA48O661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0SA48661 PCD114 ET48 Ø71.6 Ø66.1 114,3/5 66,1 48 730 2160 05/13
TTDP0GA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0GA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0KA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________
Seite: 4 von 14
TTDP0KA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0SA48O666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0SA48666 PCD114 ET48 Ø71.6 Ø66.6 114,3/5 66,6 48 730 2160 05/13
TTDP0GA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0GA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0KA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0KA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0SA48O671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP0SA48671 PCD114 ET48 Ø71.6 Ø67.1 114,3/5 67,1 48 730 2160 05/13
TTDP9GA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9GA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9GA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9GA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9KA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9KA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9KA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9KA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9SA35O671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9SA35671 PCD120 ET35 Ø72.6 Ø67.1 120/5 67,1 35 730 2160 05/13
TTDP9SA43O671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9SA43671 PCD120 ET43 Ø72.6 Ø67.1 120/5 67,1 43 730 2160 05/13
TTDP9GA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9GA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9GA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9GA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9KA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9KA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9KA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9KA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9SA35O726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9SA35726 PCD120 ET35 ohne 120/5 72,6 35 730 2160 05/13
TTDP9SA43O726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
TTDP9SA43726 PCD120 ET43 ohne 120/5 72,6 43 730 2160 05/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent TD
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10 kg
I.2. Radanschluß
siehe Anlage
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

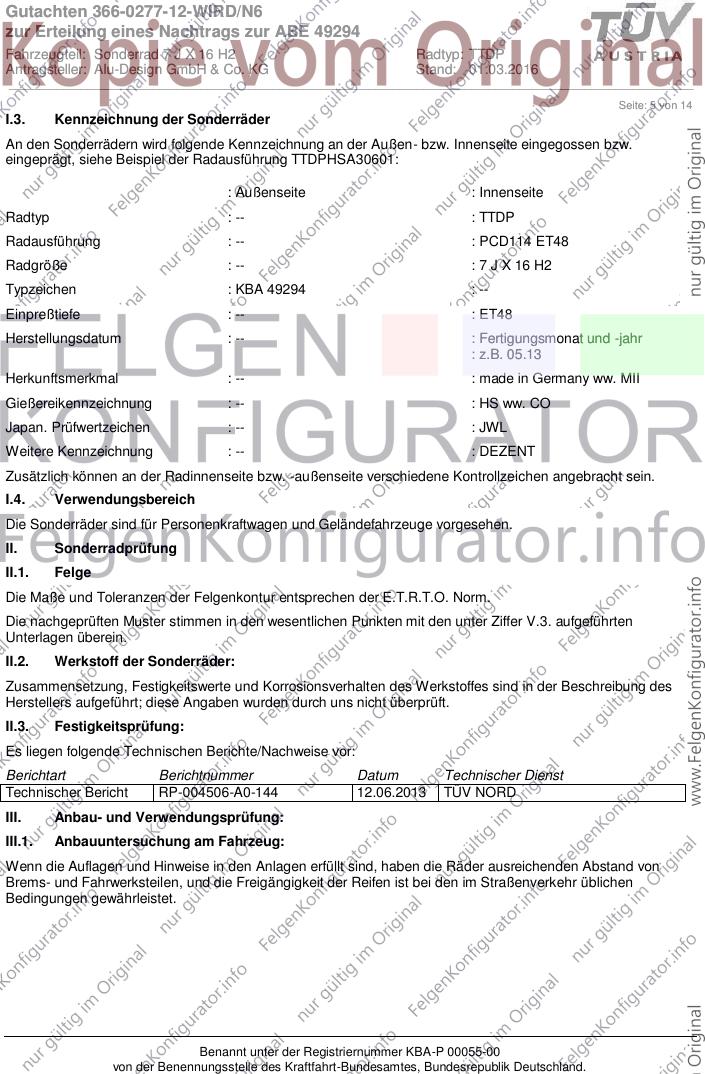

Seite: 5 von 14
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTDPHSA30601:
: Außenseite : Innenseite
Radtyp : -- : TTDP
Radausführung : -- : PCD114 ET48
Radgröße : -- : 7 J X 16 H2
Typzeichen : KBA 49294 : --
Einpreßtiefe : -- : ET48
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.13
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.3. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004506-A0-144 12.06.2013 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

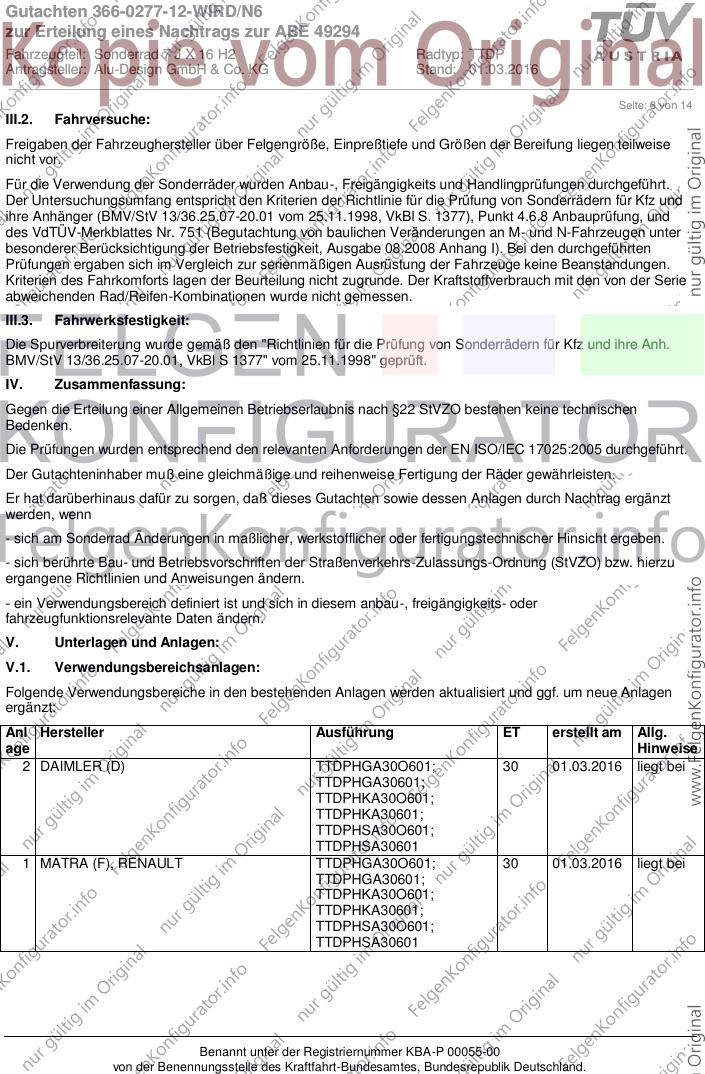

Seite: 6 von 14
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
2 DAIMLER (D) TTDPHGA30O601; 30 01.03.2016 liegt bei
TTDPHGA30601;
TTDPHKA30O601;
TTDPHKA30601;
TTDPHSA30O601;
TTDPHSA30601
1 MATRA (F), RENAULT TTDPHGA30O601; 30 01.03.2016 liegt bei
TTDPHGA30601;
TTDPHKA30O601;
TTDPHKA30601;
TTDPHSA30O601;
TTDPHSA30601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________
Seite: 7 von 14
3 RENAULT TTDPHGA48O601; 48 01.03.2016 liegt bei
TTDPHGA48601;
TTDPHKA48O601;
TTDPHKA48601;
TTDPHSA48O601;
TTDPHSA48601
4 FORD MOTOR TTDPHGA30O634; 30 01.03.2016 liegt bei
TTDPHGA30634;
TTDPHKA30O634;
TTDPHKA30634;
TTDPHSA30O634;
TTDPHSA30634
7 FORD TTDPHGA48O634; 48 01.03.2016 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
6 JAGUAR TTDPHGA48O634; 48 01.03.2016 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
5 VOLVO TTDPHGA30O634; 30 01.03.2016 liegt bei
TTDPHGA30634;
TTDPHKA30O634;
TTDPHKA30634;
TTDPHSA30O634;
TTDPHSA30634
8 VOLVO, VOLVO CAR CORPORATION TTDPHGA48O634; 48 01.03.2016 liegt bei
TTDPHGA48634;
TTDPHKA48O634;
TTDPHKA48634;
TTDPHSA48O634;
TTDPHSA48634
11 CITROEN TTDPHGA30O651; 30 01.03.2016 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
14 CITROEN TTDPHGA48O651; 48 01.03.2016 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

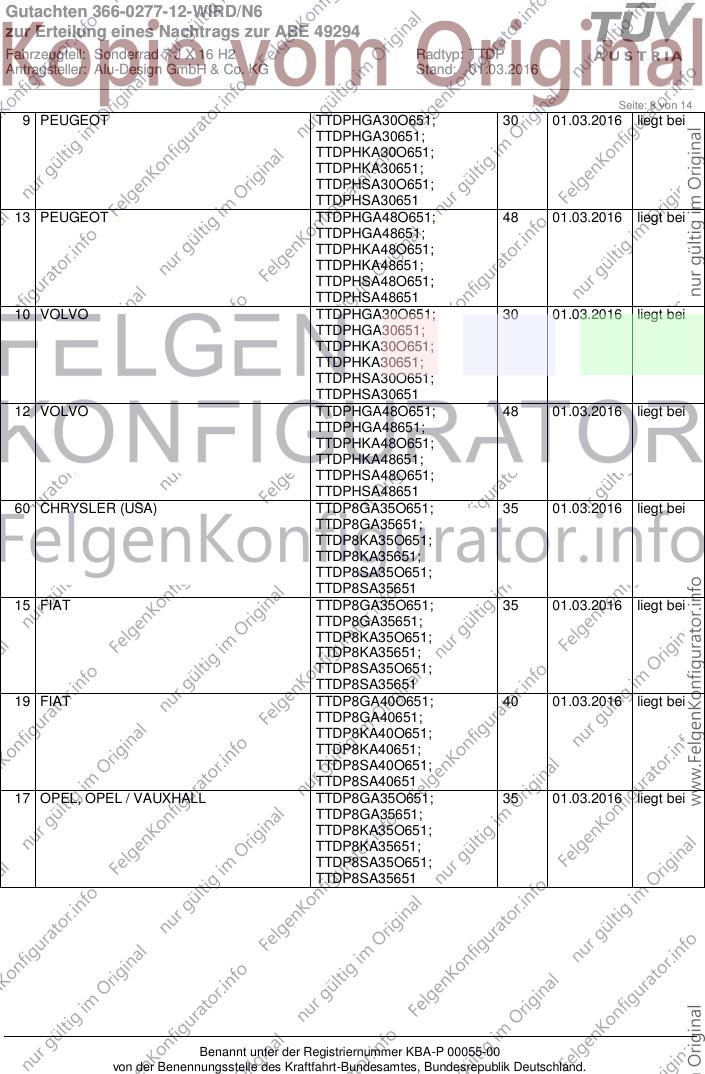

Seite: 8 von 14
9 PEUGEOT TTDPHGA30O651; 30 01.03.2016 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
13 PEUGEOT TTDPHGA48O651; 48 01.03.2016 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
10 VOLVO TTDPHGA30O651; 30 01.03.2016 liegt bei
TTDPHGA30651;
TTDPHKA30O651;
TTDPHKA30651;
TTDPHSA30O651;
TTDPHSA30651
12 VOLVO TTDPHGA48O651; 48 01.03.2016 liegt bei
TTDPHGA48651;
TTDPHKA48O651;
TTDPHKA48651;
TTDPHSA48O651;
TTDPHSA48651
60 CHRYSLER (USA) TTDP8GA35O651; 35 01.03.2016 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
15 FIAT TTDP8GA35O651; 35 01.03.2016 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
19 FIAT TTDP8GA40O651; 40 01.03.2016 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
17 OPEL, OPEL / VAUXHALL TTDP8GA35O651; 35 01.03.2016 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________
Seite: 9 von 14
20 OPEL, OPEL / VAUXHALL TTDP8GA40O651; 40 01.03.2016 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
16 SAAB TTDP8GA35O651; 35 01.03.2016 liegt bei
TTDP8GA35651;
TTDP8KA35O651;
TTDP8KA35651;
TTDP8SA35O651;
TTDP8SA35651
18 SAAB TTDP8GA40O651; 40 01.03.2016 liegt bei
TTDP8GA40651;
TTDP8KA40O651;
TTDP8KA40651;
TTDP8SA40O651;
TTDP8SA40651
22 AUDI TTDP8GA35O571; 35 01.03.2016 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
26 AUDI TTDP8GA38AO571; 38 01.03.2016 liegt bei
TTDP8GA38A571;
TTDP8KA38AO571;
TTDP8KA38A571;
TTDP8SA38AO571;
TTDP8SA38A571
30 AUDI TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
34 AUDI TTDP8GA45VO571; 45 01.03.2016 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
32 QUATTRO GmbH TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

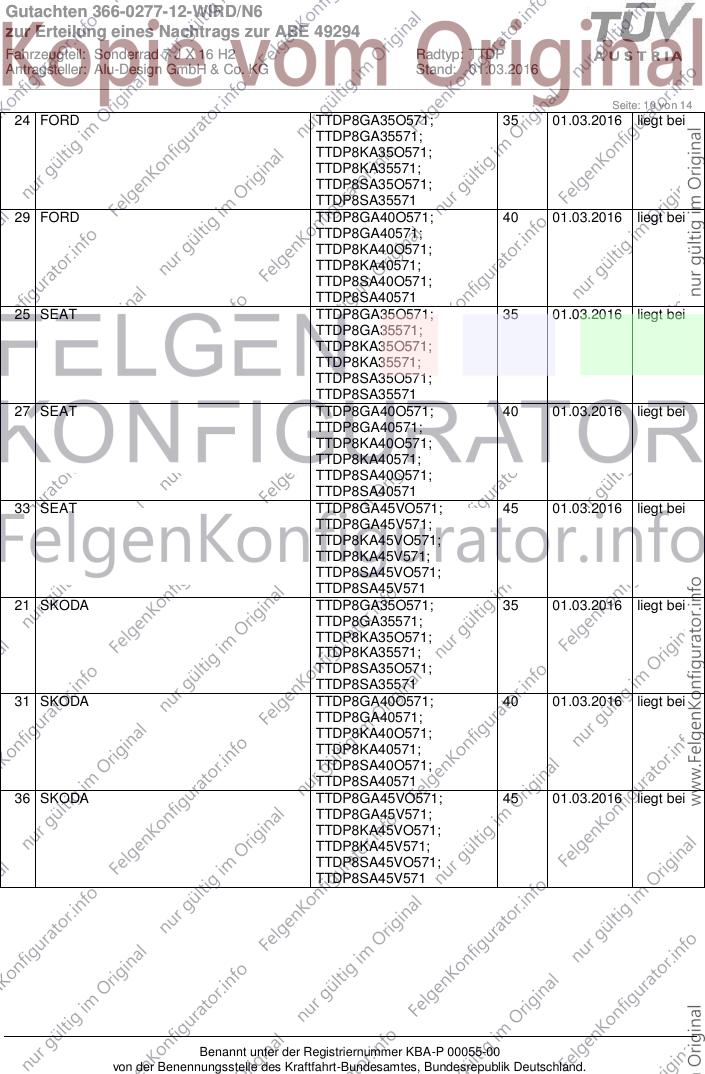

Seite: 10 von 14
24 FORD TTDP8GA35O571; 35 01.03.2016 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
29 FORD TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
25 SEAT TTDP8GA35O571; 35 01.03.2016 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
27 SEAT TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
33 SEAT TTDP8GA45VO571; 45 01.03.2016 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
21 SKODA TTDP8GA35O571; 35 01.03.2016 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
31 SKODA TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
36 SKODA TTDP8GA45VO571; 45 01.03.2016 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

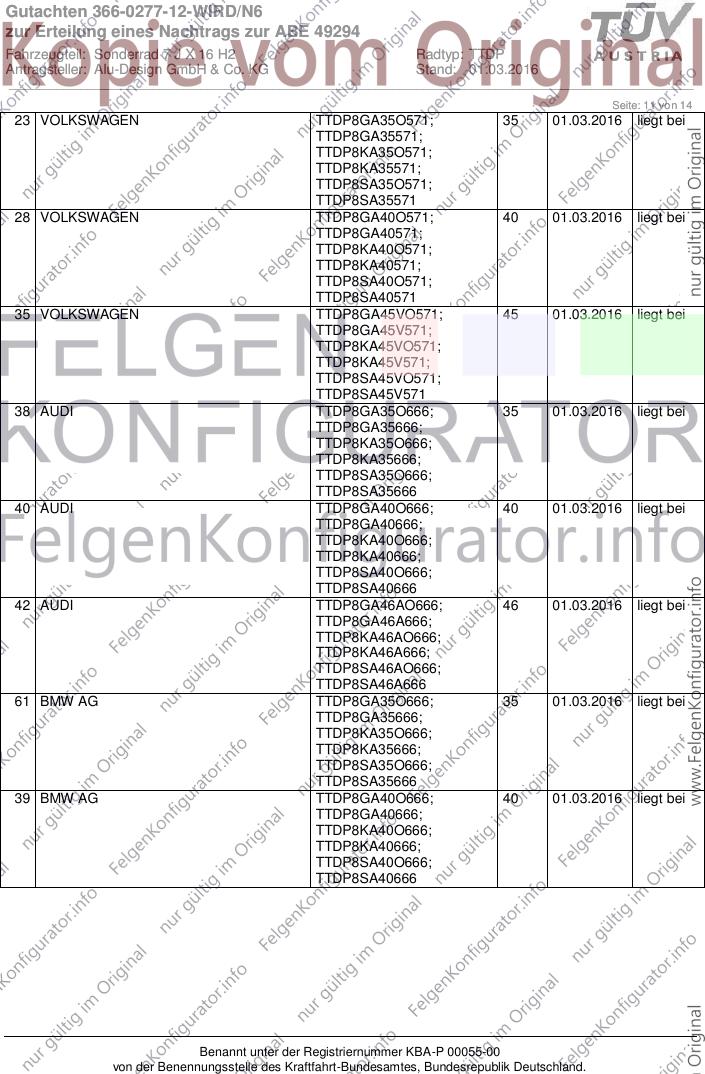

Seite: 11 von 14
23 VOLKSWAGEN TTDP8GA35O571; 35 01.03.2016 liegt bei
TTDP8GA35571;
TTDP8KA35O571;
TTDP8KA35571;
TTDP8SA35O571;
TTDP8SA35571
28 VOLKSWAGEN TTDP8GA40O571; 40 01.03.2016 liegt bei
TTDP8GA40571;
TTDP8KA40O571;
TTDP8KA40571;
TTDP8SA40O571;
TTDP8SA40571
35 VOLKSWAGEN TTDP8GA45VO571; 45 01.03.2016 liegt bei
TTDP8GA45V571;
TTDP8KA45VO571;
TTDP8KA45V571;
TTDP8SA45VO571;
TTDP8SA45V571
38 AUDI TTDP8GA35O666; 35 01.03.2016 liegt bei
TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
40 AUDI TTDP8GA40O666; 40 01.03.2016 liegt bei
TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
42 AUDI TTDP8GA46AO666; 46 01.03.2016 liegt bei
TTDP8GA46A666;
TTDP8KA46AO666;
TTDP8KA46A666;
TTDP8SA46AO666;
TTDP8SA46A666
61 BMW AG TTDP8GA35O666; 35 01.03.2016 liegt bei
TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
39 BMW AG TTDP8GA40O666; 40 01.03.2016 liegt bei
TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

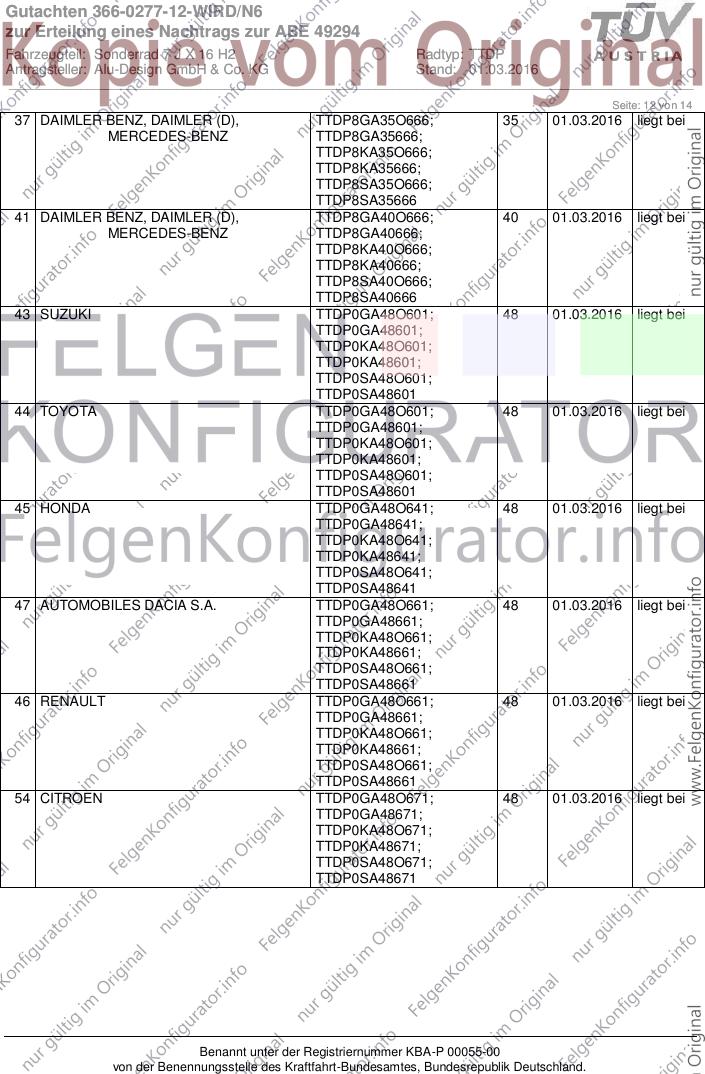

Seite: 12 von 14
37 DAIMLER BENZ, DAIMLER (D), TTDP8GA35O666; 35 01.03.2016 liegt bei
MERCEDES-BENZ TTDP8GA35666;
TTDP8KA35O666;
TTDP8KA35666;
TTDP8SA35O666;
TTDP8SA35666
41 DAIMLER BENZ, DAIMLER (D), TTDP8GA40O666; 40 01.03.2016 liegt bei
MERCEDES-BENZ TTDP8GA40666;
TTDP8KA40O666;
TTDP8KA40666;
TTDP8SA40O666;
TTDP8SA40666
43 SUZUKI TTDP0GA48O601; 48 01.03.2016 liegt bei
TTDP0GA48601;
TTDP0KA48O601;
TTDP0KA48601;
TTDP0SA48O601;
TTDP0SA48601
44 TOYOTA TTDP0GA48O601; 48 01.03.2016 liegt bei
TTDP0GA48601;
TTDP0KA48O601;
TTDP0KA48601;
TTDP0SA48O601;
TTDP0SA48601
45 HONDA TTDP0GA48O641; 48 01.03.2016 liegt bei
TTDP0GA48641;
TTDP0KA48O641;
TTDP0KA48641;
TTDP0SA48O641;
TTDP0SA48641
47 AUTOMOBILES DACIA S.A. TTDP0GA48O661; 48 01.03.2016 liegt bei
TTDP0GA48661;
TTDP0KA48O661;
TTDP0KA48661;
TTDP0SA48O661;
TTDP0SA48661
46 RENAULT TTDP0GA48O661; 48 01.03.2016 liegt bei
TTDP0GA48661;
TTDP0KA48O661;
TTDP0KA48661;
TTDP0SA48O661;
TTDP0SA48661
54 CITROEN TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________

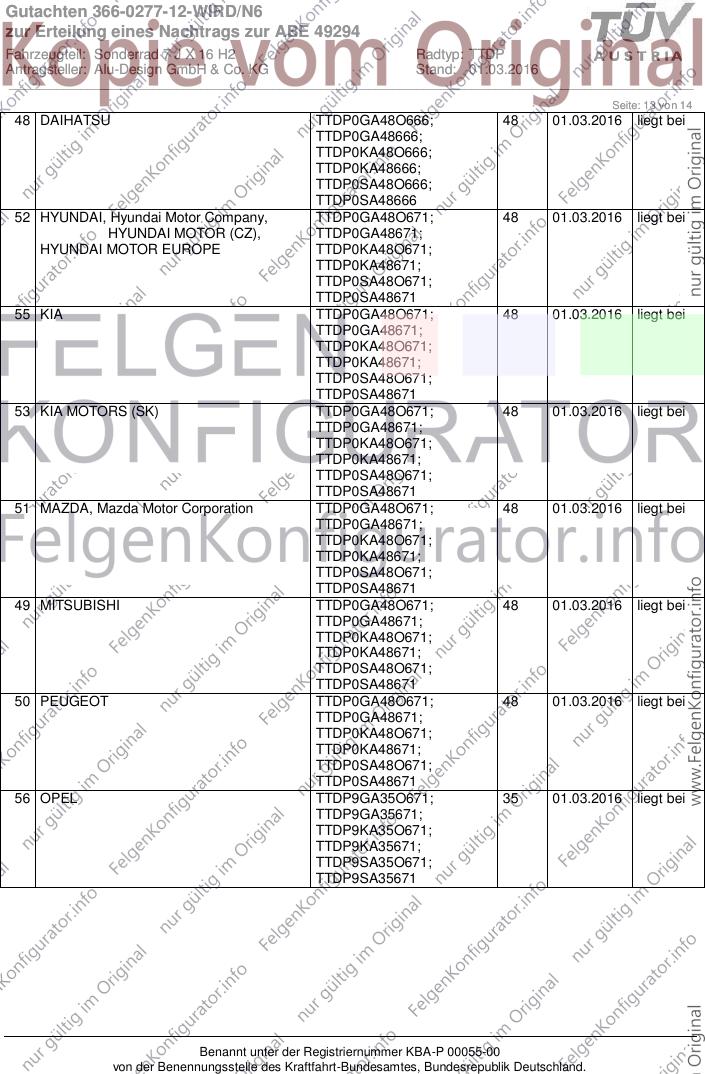

Seite: 13 von 14
48 DAIHATSU TTDP0GA48O666; 48 01.03.2016 liegt bei
TTDP0GA48666;
TTDP0KA48O666;
TTDP0KA48666;
TTDP0SA48O666;
TTDP0SA48666
52 HYUNDAI, Hyundai Motor Company, TTDP0GA48O671; 48 01.03.2016 liegt bei
HYUNDAI MOTOR (CZ), TTDP0GA48671;
HYUNDAI MOTOR EUROPE TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
55 KIA TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
53 KIA MOTORS (SK) TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
51 MAZDA, Mazda Motor Corporation TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
49 MITSUBISHI TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
50 PEUGEOT TTDP0GA48O671; 48 01.03.2016 liegt bei
TTDP0GA48671;
TTDP0KA48O671;
TTDP0KA48671;
TTDP0SA48O671;
TTDP0SA48671
56 OPEL TTDP9GA35O671; 35 01.03.2016 liegt bei
TTDP9GA35671;
TTDP9KA35O671;
TTDP9KA35671;
TTDP9SA35O671;
TTDP9SA35671
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0277-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49294
Fahrzeugteil: Sonderrad 7 J X 16 H2 Radtyp: TTDP
Antragsteller: Alu-Design GmbH & Co. KG Stand: 01.03.2016
__________________________________________________________________________________________________________________
Seite: 14 von 14
57 OPEL TTDP9GA43O671; 43 01.03.2016 liegt bei
TTDP9GA43671;
TTDP9KA43O671;
TTDP9KA43671;
TTDP9SA43O671;
TTDP9SA43671
58 BMW AG TTDP9GA35O726; 35 01.03.2016 liegt bei
TTDP9GA35726;
TTDP9KA35O726;
TTDP9KA35726;
TTDP9SA35O726;
TTDP9SA35726
59 BMW AG TTDP9GA43O726; 43 01.03.2016 liegt bei
TTDP9GA43726;
TTDP9KA43O726;
TTDP9KA43726;
TTDP9SA43O726;
TTDP9SA43726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 01.03.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
