TÜV AUSTRIA Deutschstraße 10 2016-AUTO-RD-EX-0-000954
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 949
366-0006-12-WIRD/N8
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 6 J X 15 H2
Typ: EG4K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48949
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.

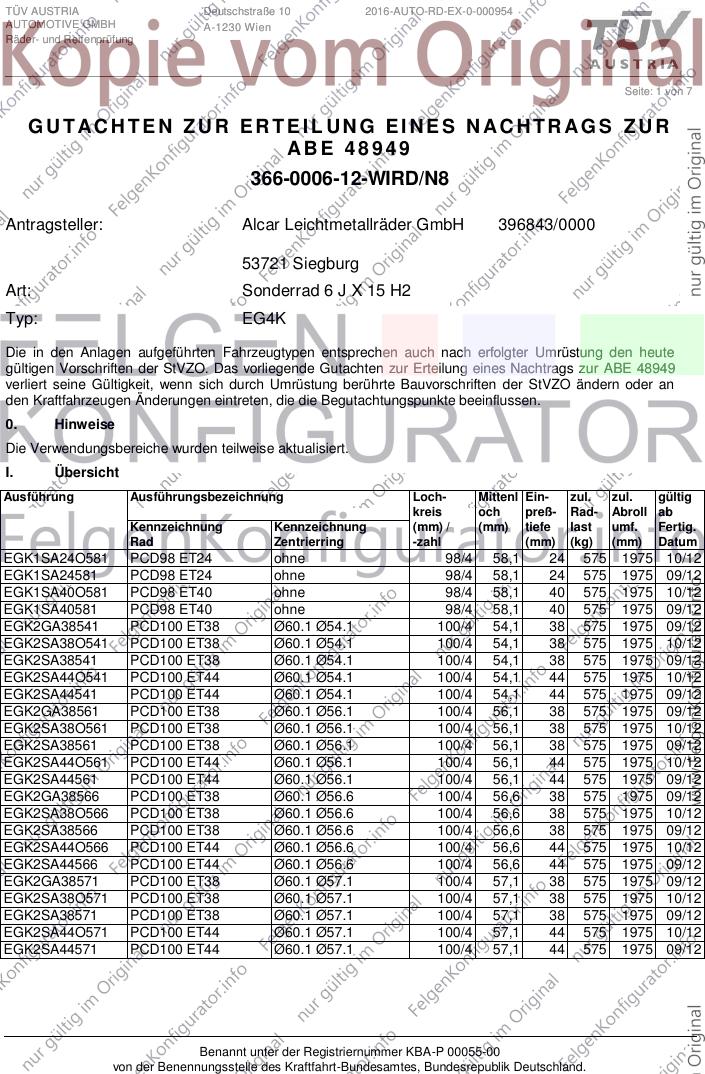

I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
EGK1SA24O581 PCD98 ET24 ohne 98/4 58,1 24 575 1975 10/12
EGK1SA24581 PCD98 ET24 ohne 98/4 58,1 24 575 1975 09/12
EGK1SA40O581 PCD98 ET40 ohne 98/4 58,1 40 575 1975 10/12
EGK1SA40581 PCD98 ET40 ohne 98/4 58,1 40 575 1975 09/12
EGK2GA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/12
EGK2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 10/12
EGK2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 575 1975 09/12
EGK2SA44O541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 10/12
EGK2SA44541 PCD100 ET44 Ø60.1 Ø54.1 100/4 54,1 44 575 1975 09/12
EGK2GA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/12
EGK2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 10/12
EGK2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 575 1975 09/12
EGK2SA44O561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 10/12
EGK2SA44561 PCD100 ET44 Ø60.1 Ø56.1 100/4 56,1 44 575 1975 09/12
EGK2GA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/12
EGK2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 10/12
EGK2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 575 1975 09/12
EGK2SA44O566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 10/12
EGK2SA44566 PCD100 ET44 Ø60.1 Ø56.6 100/4 56,6 44 575 1975 09/12
EGK2GA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/12
EGK2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 10/12
EGK2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 575 1975 09/12
EGK2SA44O571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 10/12
EGK2SA44571 PCD100 ET44 Ø60.1 Ø57.1 100/4 57,1 44 575 1975 09/12
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 2 von 7
EGK2GA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/12
EGK2SA38O591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 10/12
EGK2SA38591 PCD100 ET38 Ø60.1 Ø59.1 100/4 59,1 38 575 1975 09/12
EGK2GA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/12
EGK2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 10/12
EGK2SA38601 PCD100 ET38 ohne 100/4 60,1 38 575 1975 09/12
EGK2SA44O601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 10/12
EGK2SA44601 PCD100 ET44 ohne 100/4 60,1 44 575 1975 09/12
EGK3SA46O634 PCD108 ET46 Ø70.1 Ø63.4 108/4 63,4 46 575 1975 10/12
EGK3SA46634 PCD108 ET46 Ø70.1 Ø63.4 108/4 63,4 46 575 1975 09/12
EGK3GA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/12
EGK3SA15O651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 10/12
EGK3SA15651 PCD108 ET15 ohne 108/4 65,1 15 575 1975 09/12
EGK3SA25O651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 10/12
EGK3SA25651 PCD108 ET25 ohne 108/4 65,1 25 575 1975 09/12

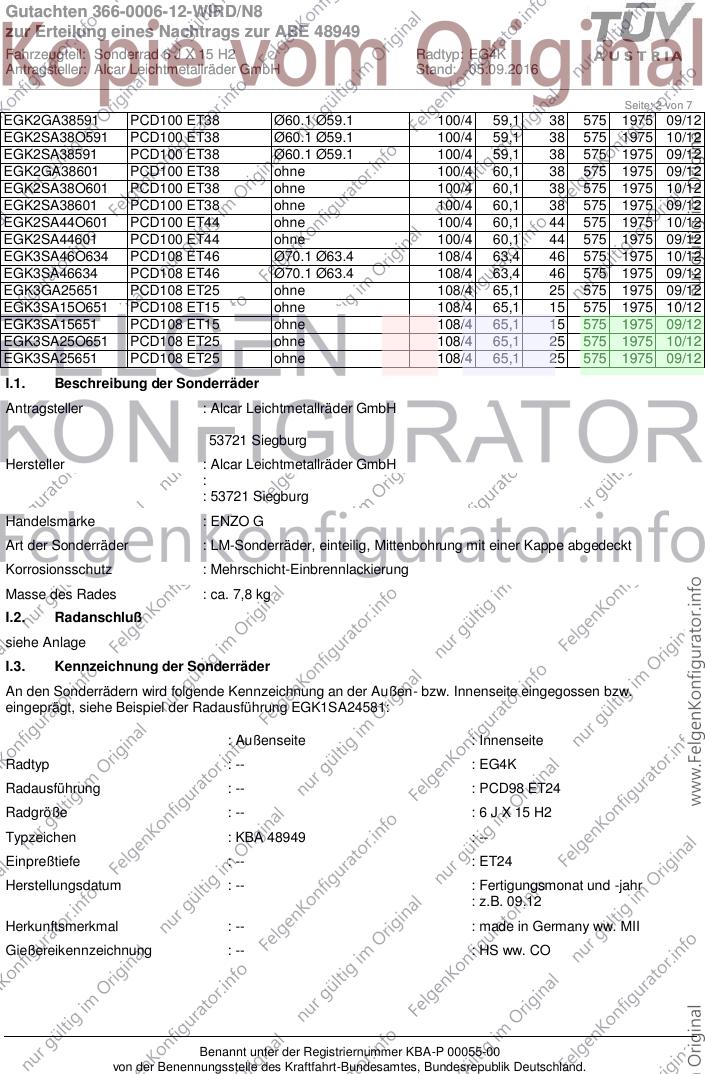

I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : ENZO G
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 7,8 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung EGK1SA24581:
: Außenseite : Innenseite
Radtyp : -- : EG4K
Radausführung : -- : PCD98 ET24
Radgröße : -- : 6 J X 15 H2
Typzeichen : KBA 48949 : --
Einpreßtiefe : -- : ET24
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 09.12
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

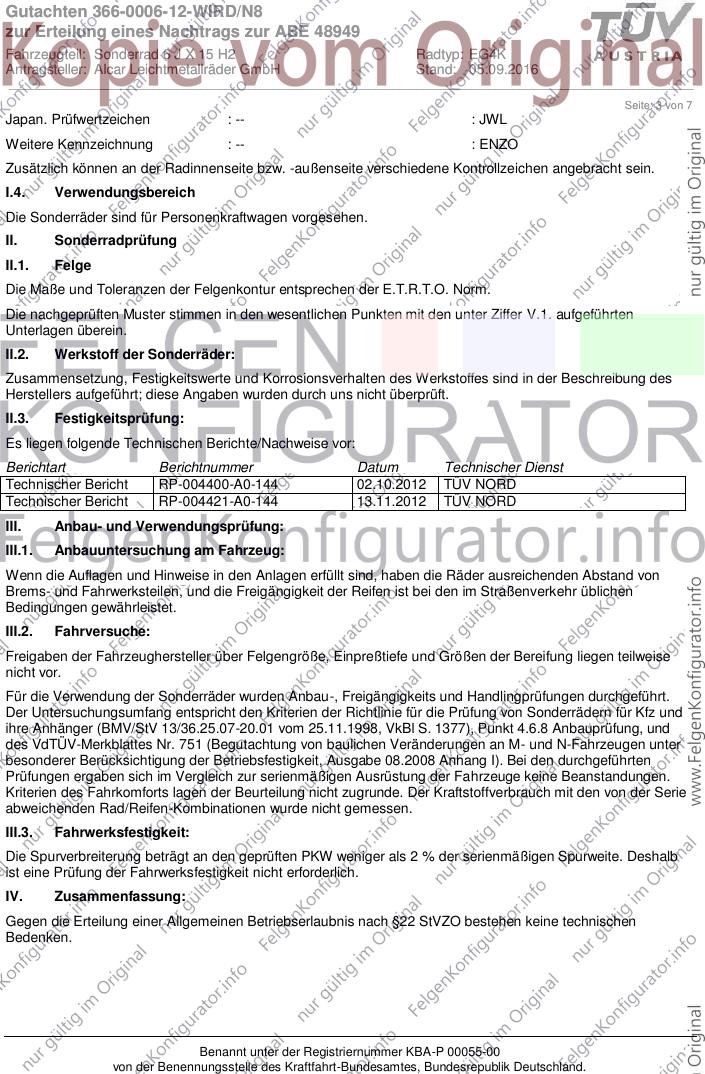

Seite: 3 von 7
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : ENZO
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004400-A0-144 02.10.2012 TÜV NORD
Technischer Bericht RP-004421-A0-144 13.11.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 4 von 7
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:

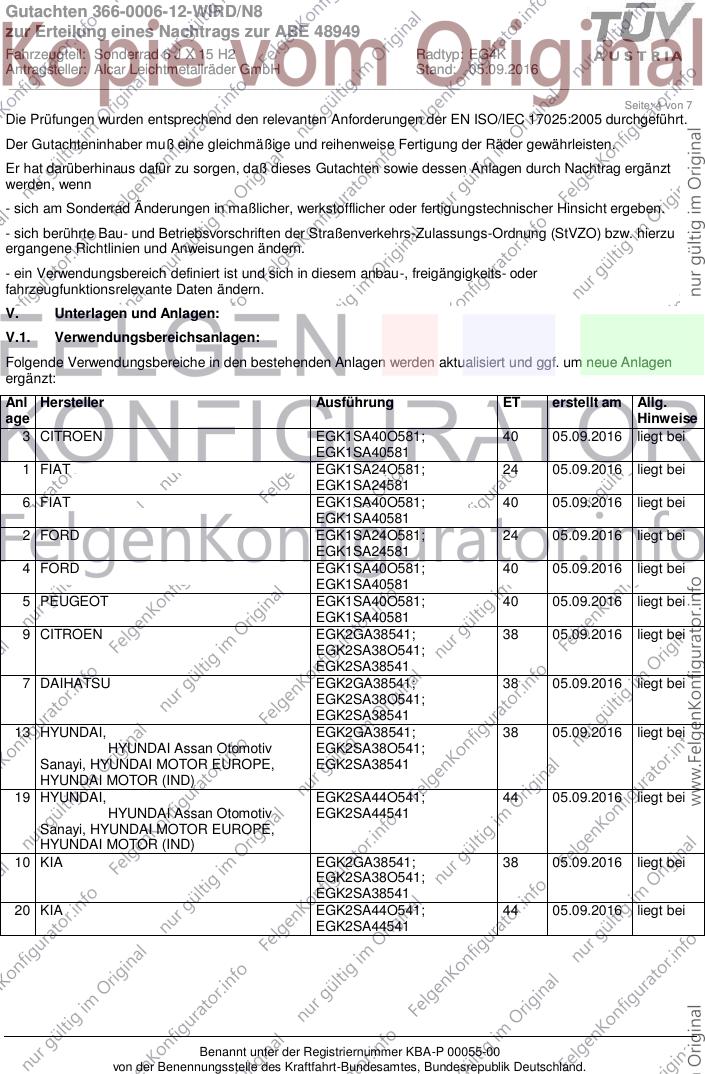

V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 CITROEN EGK1SA40O581; 40 05.09.2016 liegt bei
EGK1SA40581
1 FIAT EGK1SA24O581; 24 05.09.2016 liegt bei
EGK1SA24581
6 FIAT EGK1SA40O581; 40 05.09.2016 liegt bei
EGK1SA40581
2 FORD EGK1SA24O581; 24 05.09.2016 liegt bei
EGK1SA24581
4 FORD EGK1SA40O581; 40 05.09.2016 liegt bei
EGK1SA40581
5 PEUGEOT EGK1SA40O581; 40 05.09.2016 liegt bei
EGK1SA40581
9 CITROEN EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
7 DAIHATSU EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
13 HYUNDAI, EGK2GA38541; 38 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv EGK2SA38O541;
Sanayi, HYUNDAI MOTOR EUROPE, EGK2SA38541
HYUNDAI MOTOR (IND)
19 HYUNDAI, EGK2SA44O541; 44 05.09.2016 liegt bei
HYUNDAI Assan Otomotiv EGK2SA44541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
10 KIA EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
20 KIA EGK2SA44O541; 44 05.09.2016 liegt bei
EGK2SA44541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

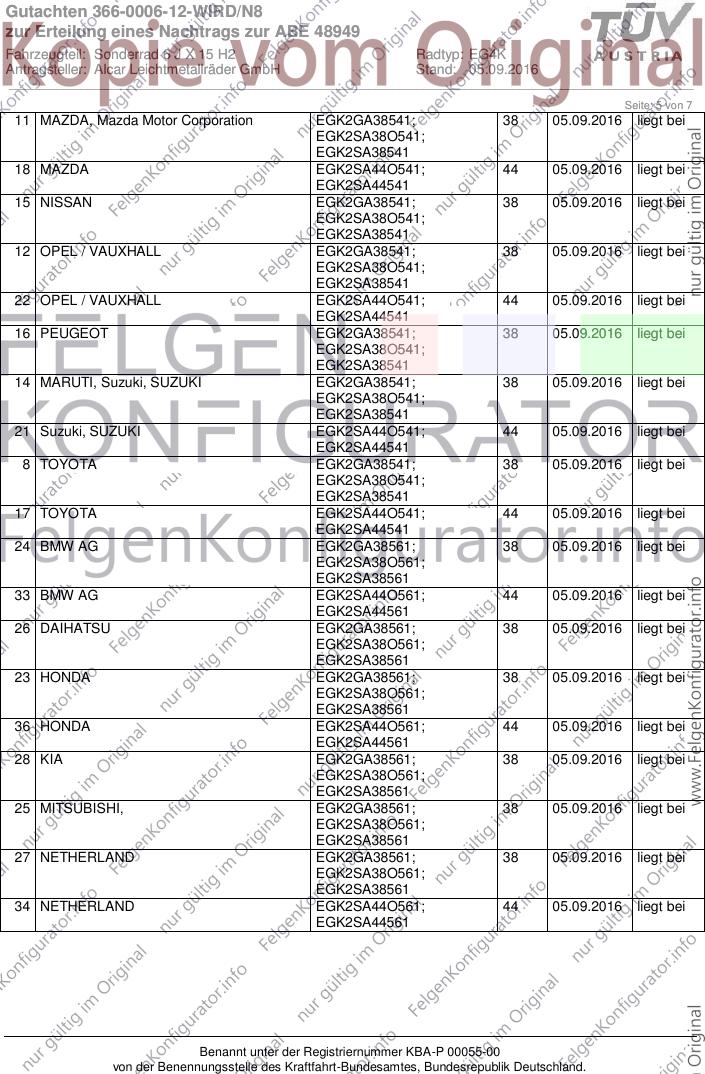

Seite: 5 von 7
11 MAZDA, Mazda Motor Corporation EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
18 MAZDA EGK2SA44O541; 44 05.09.2016 liegt bei
EGK2SA44541
15 NISSAN EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
12 OPEL / VAUXHALL EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
22 OPEL / VAUXHALL EGK2SA44O541; 44 05.09.2016 liegt bei
EGK2SA44541
16 PEUGEOT EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
14 MARUTI, Suzuki, SUZUKI EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
21 Suzuki, SUZUKI EGK2SA44O541; 44 05.09.2016 liegt bei
EGK2SA44541
8 TOYOTA EGK2GA38541; 38 05.09.2016 liegt bei
EGK2SA38O541;
EGK2SA38541
17 TOYOTA EGK2SA44O541; 44 05.09.2016 liegt bei
EGK2SA44541
24 BMW AG EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
33 BMW AG EGK2SA44O561; 44 05.09.2016 liegt bei
EGK2SA44561
26 DAIHATSU EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
23 HONDA EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
36 HONDA EGK2SA44O561; 44 05.09.2016 liegt bei
EGK2SA44561
28 KIA EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
25 MITSUBISHI, EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
27 NETHERLAND EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
34 NETHERLAND EGK2SA44O561; 44 05.09.2016 liegt bei
EGK2SA44561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________

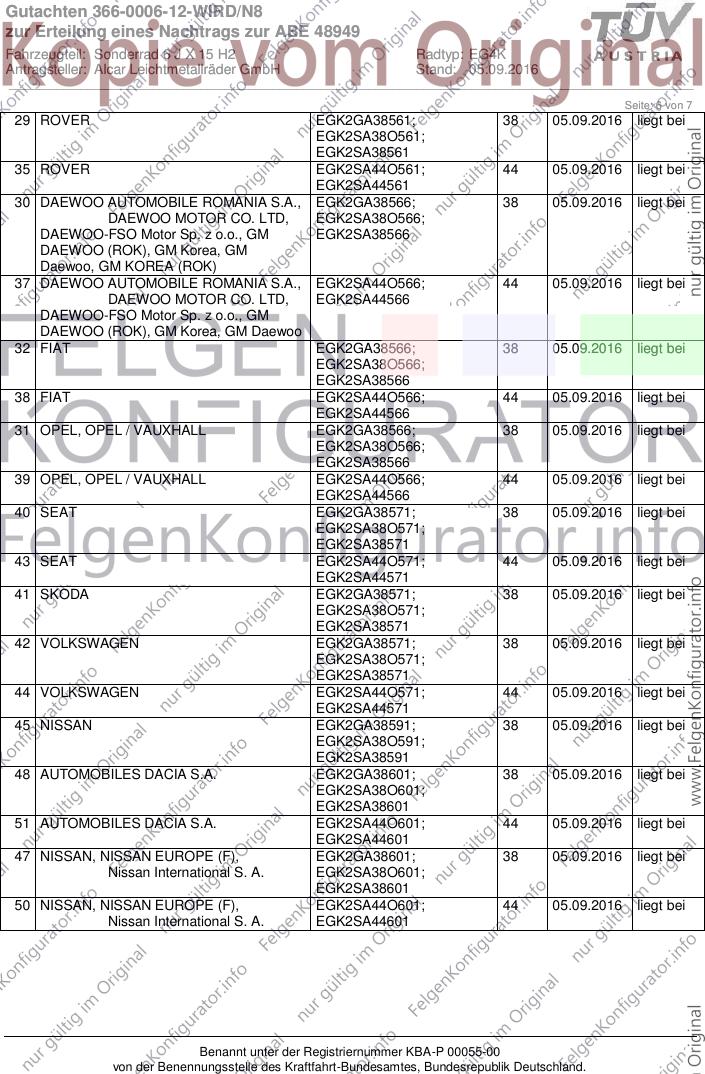

Seite: 6 von 7
29 ROVER EGK2GA38561; 38 05.09.2016 liegt bei
EGK2SA38O561;
EGK2SA38561
35 ROVER EGK2SA44O561; 44 05.09.2016 liegt bei
EGK2SA44561
30 DAEWOO AUTOMOBILE ROMANIA S.A., EGK2GA38566; 38 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, EGK2SA38O566;
DAEWOO-FSO Motor Sp. z o.o., GM EGK2SA38566
DAEWOO (ROK), GM Korea, GM
Daewoo, GM KOREA (ROK)
37 DAEWOO AUTOMOBILE ROMANIA S.A., EGK2SA44O566; 44 05.09.2016 liegt bei
DAEWOO MOTOR CO. LTD, EGK2SA44566
DAEWOO-FSO Motor Sp. z o.o., GM
DAEWOO (ROK), GM Korea, GM Daewoo
32 FIAT EGK2GA38566; 38 05.09.2016 liegt bei
EGK2SA38O566;
EGK2SA38566
38 FIAT EGK2SA44O566; 44 05.09.2016 liegt bei
EGK2SA44566
31 OPEL, OPEL / VAUXHALL EGK2GA38566; 38 05.09.2016 liegt bei
EGK2SA38O566;
EGK2SA38566
39 OPEL, OPEL / VAUXHALL EGK2SA44O566; 44 05.09.2016 liegt bei
EGK2SA44566
40 SEAT EGK2GA38571; 38 05.09.2016 liegt bei
EGK2SA38O571;
EGK2SA38571
43 SEAT EGK2SA44O571; 44 05.09.2016 liegt bei
EGK2SA44571
41 SKODA EGK2GA38571; 38 05.09.2016 liegt bei
EGK2SA38O571;
EGK2SA38571
42 VOLKSWAGEN EGK2GA38571; 38 05.09.2016 liegt bei
EGK2SA38O571;
EGK2SA38571
44 VOLKSWAGEN EGK2SA44O571; 44 05.09.2016 liegt bei
EGK2SA44571
45 NISSAN EGK2GA38591; 38 05.09.2016 liegt bei
EGK2SA38O591;
EGK2SA38591
48 AUTOMOBILES DACIA S.A. EGK2GA38601; 38 05.09.2016 liegt bei
EGK2SA38O601;
EGK2SA38601
51 AUTOMOBILES DACIA S.A. EGK2SA44O601; 44 05.09.2016 liegt bei
EGK2SA44601
47 NISSAN, NISSAN EUROPE (F), EGK2GA38601; 38 05.09.2016 liegt bei
Nissan International S. A. EGK2SA38O601;
EGK2SA38601
50 NISSAN, NISSAN EUROPE (F), EGK2SA44O601; 44 05.09.2016 liegt bei
Nissan International S. A. EGK2SA44601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0006-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 48949
Fahrzeugteil: Sonderrad 6 J X 15 H2 Radtyp: EG4K
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 05.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 7

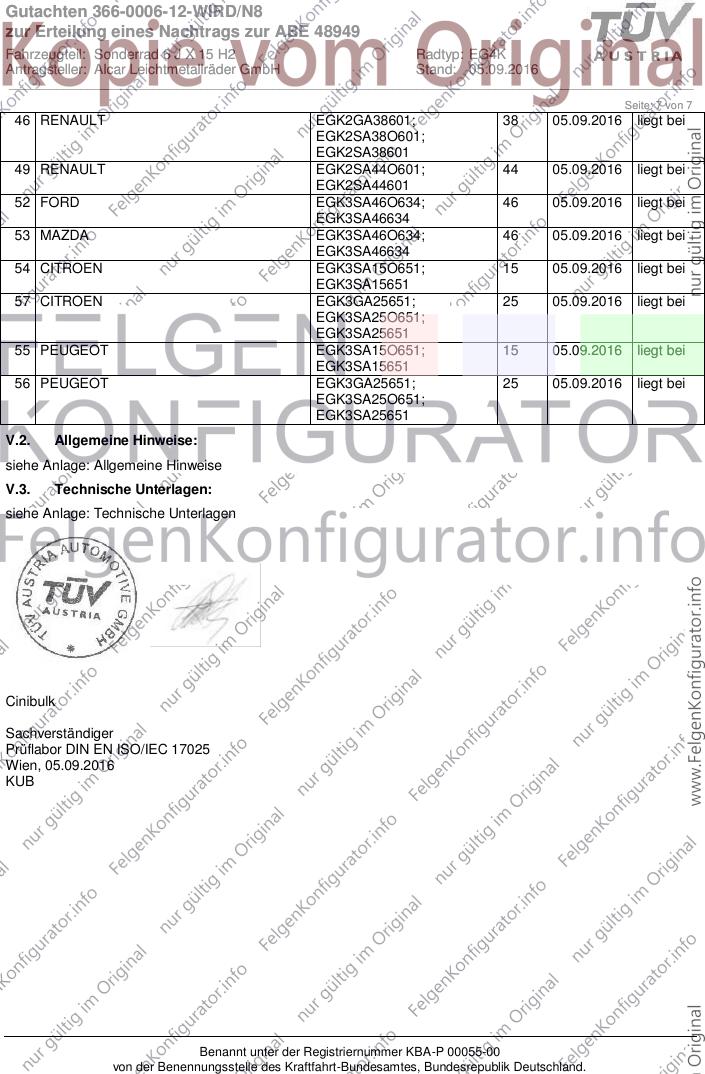

46 RENAULT EGK2GA38601; 38 05.09.2016 liegt bei
EGK2SA38O601;
EGK2SA38601
49 RENAULT EGK2SA44O601; 44 05.09.2016 liegt bei
EGK2SA44601
52 FORD EGK3SA46O634; 46 05.09.2016 liegt bei
EGK3SA46634
53 MAZDA EGK3SA46O634; 46 05.09.2016 liegt bei
EGK3SA46634
54 CITROEN EGK3SA15O651; 15 05.09.2016 liegt bei
EGK3SA15651
57 CITROEN EGK3GA25651; 25 05.09.2016 liegt bei
EGK3SA25O651;
EGK3SA25651
55 PEUGEOT EGK3SA15O651; 15 05.09.2016 liegt bei
EGK3SA15651
56 PEUGEOT EGK3GA25651; 25 05.09.2016 liegt bei
EGK3SA25O651;
EGK3SA25651
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 05.09.2016
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
