GUTACHTEN zur ABE Nr. 49992 nach §22 StVZO
Gutachten Nr. 55011415 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ B32-758
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B32
Typ B32-758
Radgröße 7,5 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
W1 B32-758 W1 / BA16 N20 Ø72,6 - Ø63,4 5/108/63,4 45 780 2250 1/2015
W1 B32-758 W1 / BA14 N22 Ø72,6 - Ø65,1 5/108/65,1 45 780 2250 1/2015
O2 B32-758 O2 / ohne Ring 5/110/65,1 41 780 2250 1/2015
§ 22 49992*06
D3 B32-758 D3 / B25 Ø66,6 - Ø57,1 5/112/57,1 35 780 2250 1/2015
D3 B32-758 D3 / B25 Ø66,6 - Ø57,1 5/112/57,1 45 780 2250 1/2015
V7 B32-758 V7 / ohne Ring 5/112/57,1 49 780 2250 1/2015
V7 B32-758 V7 / ohne Ring 5/112/57,1 51 780 2250 1/2015
D7 B32-758 D7 / ohne Ring 5/112/66,6 29 780 2250 3/2017
D3 B32-758 D3 / ohne Ring 5/112/66,6 35 780 2250 1/2015
D4 B32-758 D4 / ohne Ring 5/112/66,6 42 780 2250 1/2015
D4 B32-758 D4 / ohne Ring 5/112/66,6 44 780 2250 1/2015
D3 B32-758 D3 / ohne Ring 5/112/66,6 45 780 2250 1/2015
D4 B32-758 D4 / ohne Ring 5/112/66,6 52 780 2250 1/2015
BM1 B32-758 BM1 / ohne Ring 5/112/66,7 51 780 2250 12/2015
W4 B32-758 W4 / BA17 N27 Ø72,6 -Ø60,1 5/114,3/60,1 35 780 2250 1/2015
W4 B32-758 W4 / BA17 N27 Ø72,6 -Ø60,1 5/114,3/60,1 45 780 2250 1/2015
W4 B32-758 W4 / BA15 N21 Ø72,6 -Ø64,1 5/114,3/64,1 35 780 2250 1/2015
W4 B32-758 W4 / BA15 N21 Ø72,6 -Ø64,1 5/114,3/64,1 45 780 2250 1/2015
W4 B32-758 W4 / BA13 N23 Ø72,6 -Ø66,1 5/114,3/66,1 35 780 2250 1/2015
N5 B32-758 N5 / ohne Ring 5/114,3/66,1 39 700 2250 6/2015
N10 B32-758 N10 / ohne Ring 5/114,3/66,1 39 700 2250 6/2015
W4 B32-758 W4 / BA13 N23 Ø72,6 -Ø66,1 5/114,3/66,1 45 780 2250 1/2015
N10 B32-758 N10 / ohne Ring 5/114,3/66,1 46 780 2250 05/2017
N20 B32-758 N20 / ohne Ring 5/114,3/66,1 46 780 2250 05/2017
W4 B32-758 W4 / BA11 N25 Ø72,6 -Ø67,1 5/114,3/67,1 35 780 2250 1/2015
W4 B32-758 W4 / BA11 N25 Ø72,6 -Ø67,1 5/114,3/67,1 45 780 2250 1/2015
M3 B32-758 M3 / ohne Ring 5/114,3/67,1 49,5 800 2250 1/2015
M3 B32-758 M3 / ohne Ring 5/114,3/67,1 50,5 800 2250 1/2015
M3 B32-758 M3 / ohne Ring 5/114,3/67,1 55 800 2250 1/2015
W5 B32-758 W5 / ohne Ring 5/120/72,6 45 800 2250 1/2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49992 nach §22 StVZO
Gutachten Nr. 55011415 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ B32-758
Hersteller Brock Alloy Wheels Deutschland GmbH

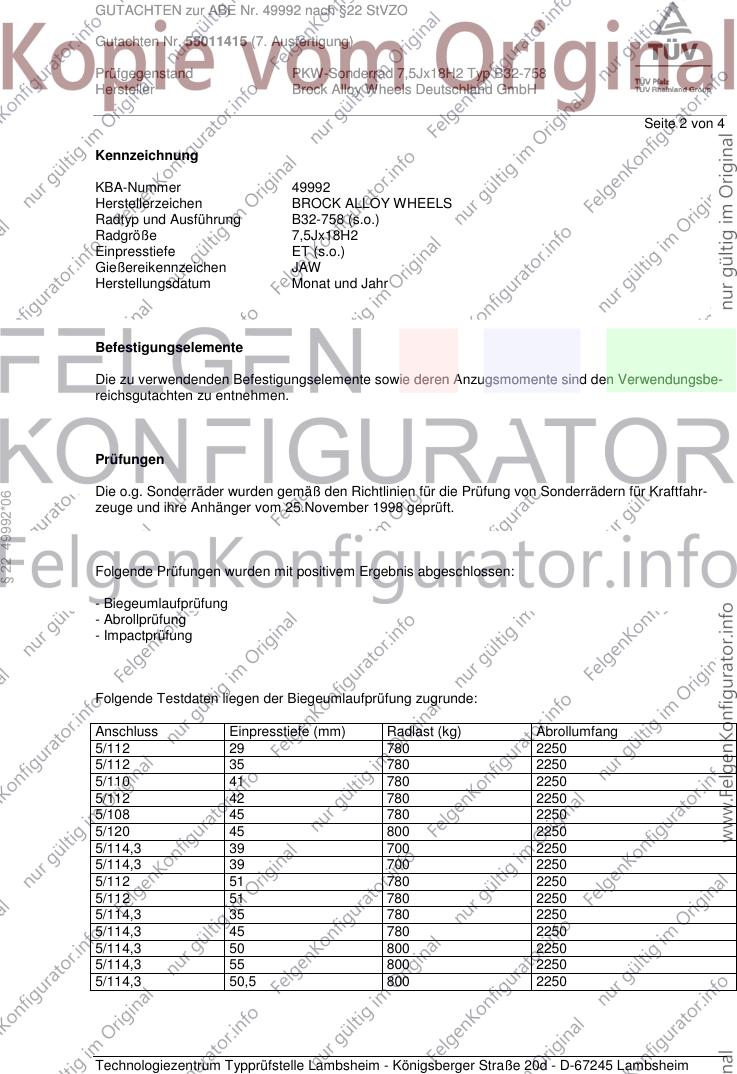

Seite 2 von 4
Kennzeichnung
KBA-Nummer 49992
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B32-758 (s.o.)
Radgröße 7,5Jx18H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
§ 22 49992*06
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluss Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/112 29 780 2250
5/112 35 780 2250
5/110 41 780 2250
5/112 42 780 2250
5/108 45 780 2250
5/120 45 800 2250
5/114,3 39 700 2250
5/114,3 39 700 2250
5/112 51 780 2250
5/112 51 780 2250
5/114,3 35 780 2250
5/114,3 45 780 2250
5/114,3 50 800 2250
5/114,3 55 800 2250
5/114,3 50,5 800 2250
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49992 nach §22 StVZO
Gutachten Nr. 55011415 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ B32-758
Hersteller Brock Alloy Wheels Deutschland GmbH

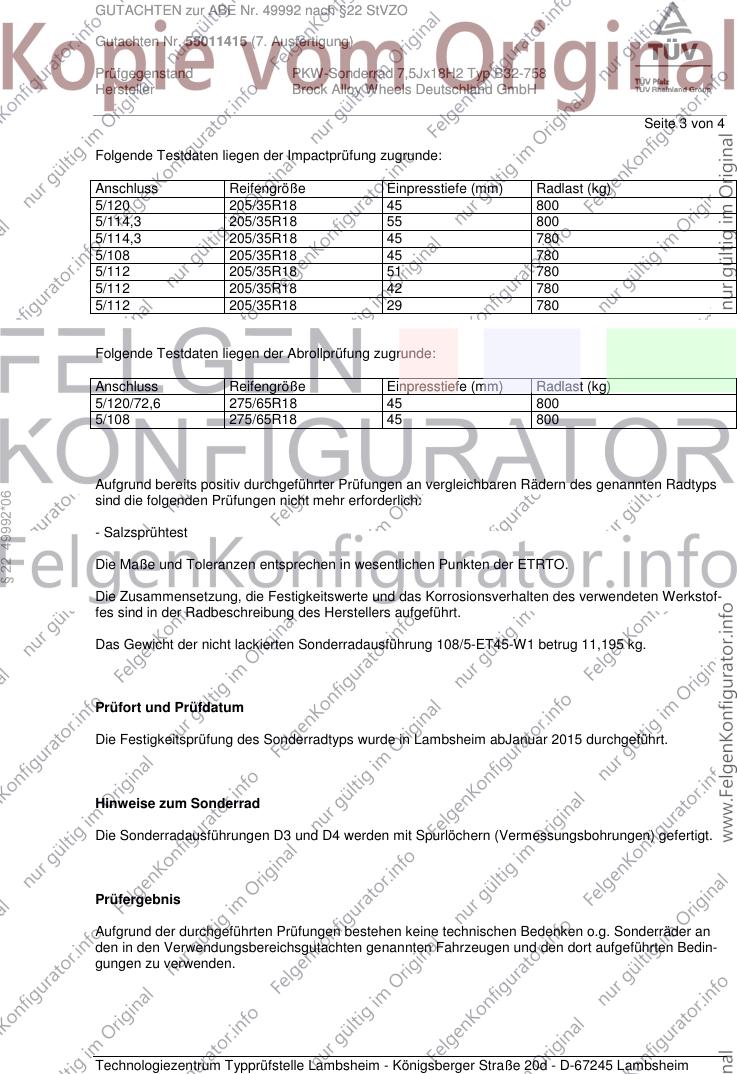

Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 205/35R18 45 800
5/114,3 205/35R18 55 800
5/114,3 205/35R18 45 780
5/108 205/35R18 45 780
5/112 205/35R18 51 780
5/112 205/35R18 42 780
5/112 205/35R18 29 780
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluss Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120/72,6 275/65R18 45 800
5/108 275/65R18 45 800
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
§ 22 49992*06
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 108/5-ET45-W1 betrug 11,195 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim abJanuar 2015 durchgeführt.
Hinweise zum Sonderrad
Die Sonderradausführungen D3 und D4 werden mit Spurlöchern (Vermessungsbohrungen) gefertigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49992 nach §22 StVZO
Gutachten Nr. 55011415 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx18H2 Typ B32-758
Hersteller Brock Alloy Wheels Deutschland GmbH

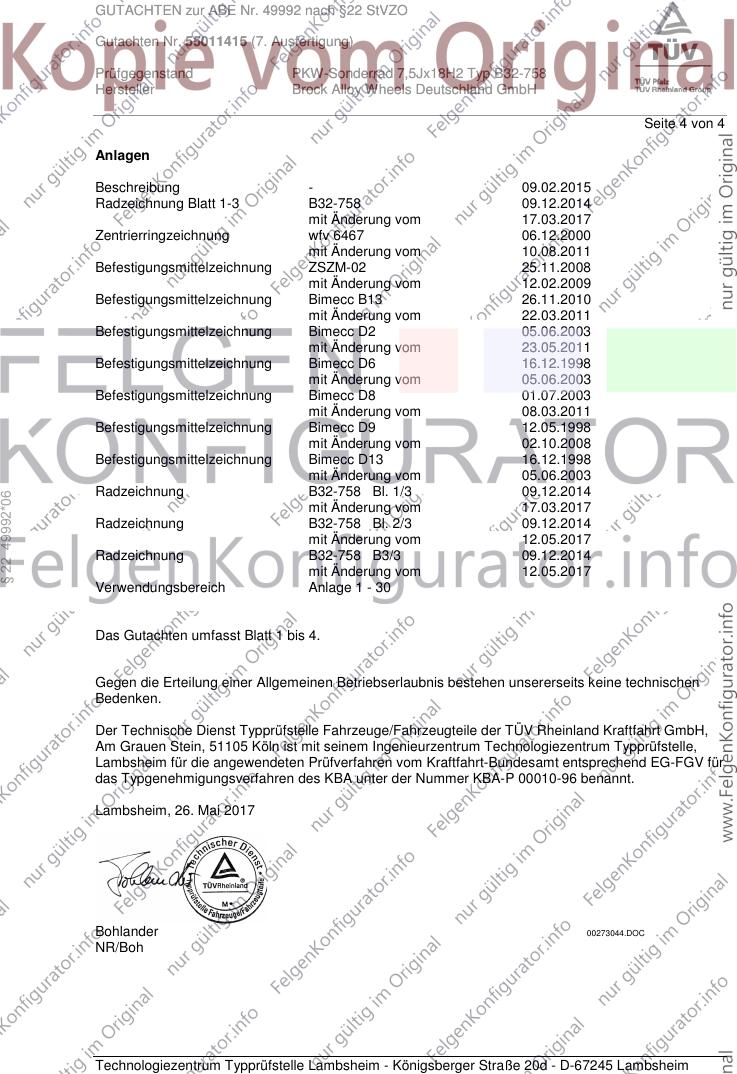

Seite 4 von 4
Anlagen
Beschreibung - 09.02.2015
Radzeichnung Blatt 1-3 B32-758 09.12.2014
mit Änderung vom 17.03.2017
Zentrierringzeichnung wfv 6467 06.12.2000
mit Änderung vom 10.08.2011
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
mit Änderung vom 12.02.2009
Befestigungsmittelzeichnung Bimecc B13 26.11.2010
mit Änderung vom 22.03.2011
Befestigungsmittelzeichnung Bimecc D2 05.06.2003
mit Änderung vom 23.05.2011
Befestigungsmittelzeichnung Bimecc D6 16.12.1998
mit Änderung vom 05.06.2003
Befestigungsmittelzeichnung Bimecc D8 01.07.2003
mit Änderung vom 08.03.2011
Befestigungsmittelzeichnung Bimecc D9 12.05.1998
mit Änderung vom 02.10.2008
Befestigungsmittelzeichnung Bimecc D13 16.12.1998
mit Änderung vom 05.06.2003
Radzeichnung B32-758 Bl. 1/3 09.12.2014
§ 22 49992*06
mit Änderung vom 17.03.2017
Radzeichnung B32-758 Bl. 2/3 09.12.2014
mit Änderung vom 12.05.2017
Radzeichnung B32-758 B3/3 09.12.2014
mit Änderung vom 12.05.2017
Verwendungsbereich Anlage 1 - 30
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Mai 2017
Bohlander 00273044.DOC
NR/Boh
