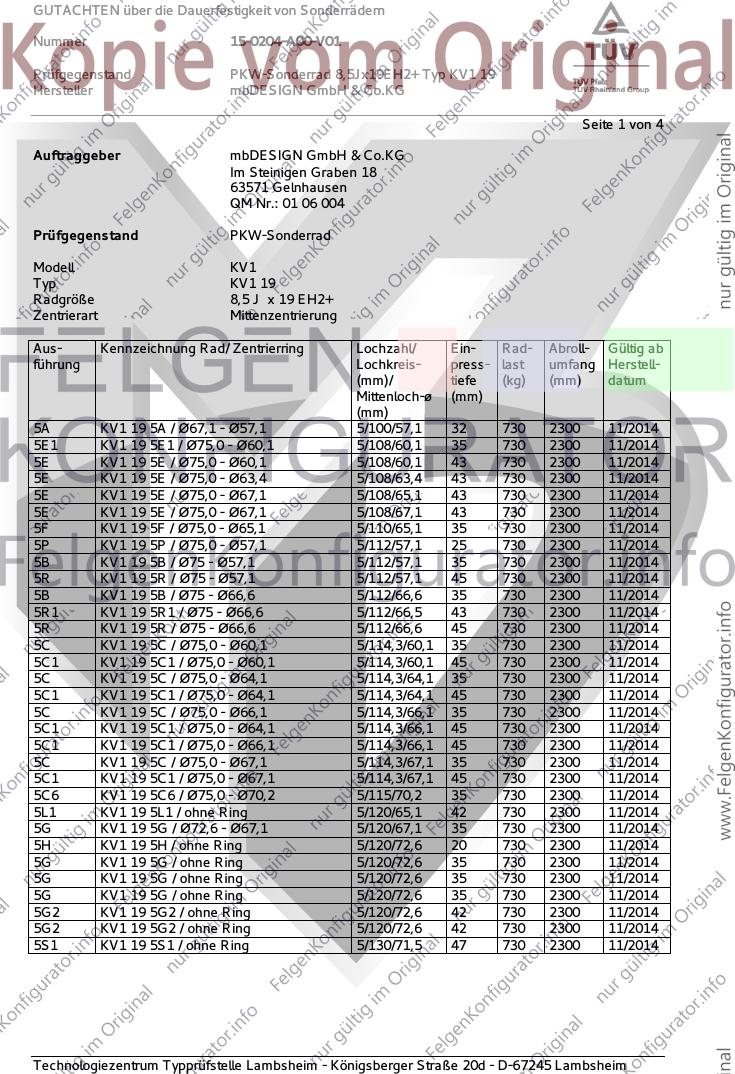

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 15-0204-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ KV1 19
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 4
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: 01 06 004
Prüfgegenstand PKW-Sonderrad
Modell KV1
Typ KV1 19
Radgröße 8,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5A KV1 19 5A / Ø67,1 - Ø57,1 5/100/57,1 32 730 2300 11/2014
5E1 KV1 19 5E1 / Ø75,0 - Ø60,1 5/108/60,1 35 730 2300 11/2014
5E KV1 19 5E / Ø75,0 - Ø60,1 5/108/60,1 43 730 2300 11/2014
5E KV1 19 5E / Ø75,0 - Ø63,4 5/108/63,4 43 730 2300 11/2014
5E KV1 19 5E / Ø75,0 - Ø67,1 5/108/65,1 43 730 2300 11/2014
5E KV1 19 5E / Ø75,0 - Ø67,1 5/108/67,1 43 730 2300 11/2014
5F KV1 19 5F / Ø75,0 - Ø65,1 5/110/65,1 35 730 2300 11/2014
5P KV1 19 5P / Ø75,0 - Ø57,1 5/112/57,1 25 730 2300 11/2014
5B KV1 19 5B / Ø75 - Ø57,1 5/112/57,1 35 730 2300 11/2014
5R KV1 19 5R / Ø75 - Ø57,1 5/112/57,1 45 730 2300 11/2014
5B KV1 19 5B / Ø75 - Ø66,6 5/112/66,6 35 730 2300 11/2014
5R1 KV1 19 5R1 / Ø75 - Ø66,6 5/112/66,5 43 730 2300 11/2014
5R KV1 19 5R / Ø75 - Ø66,6 5/112/66,6 45 730 2300 11/2014
5C KV1 19 5C / Ø75,0 - Ø60,1 5/114,3/60,1 35 730 2300 11/2014
5C1 KV1 19 5C1 / Ø75,0 - Ø60,1 5/114,3/60,1 45 730 2300 11/2014
5C KV1 19 5C / Ø75,0 - Ø64,1 5/114,3/64,1 35 730 2300 11/2014
5C1 KV1 19 5C1 / Ø75,0 - Ø64,1 5/114,3/64,1 45 730 2300 11/2014
5C KV1 19 5C / Ø75,0 - Ø66,1 5/114,3/66,1 35 730 2300 11/2014
5C1 KV1 19 5C1 / Ø75,0 - Ø64,1 5/114,3/66,1 45 730 2300 11/2014
5C1 KV1 19 5C1 / Ø75,0 - Ø66,1 5/114,3/66,1 45 730 2300 11/2014
5C KV1 19 5C / Ø75,0 - Ø67,1 5/114,3/67,1 35 730 2300 11/2014
5C1 KV1 19 5C1 / Ø75,0 - Ø67,1 5/114,3/67,1 45 730 2300 11/2014
5C6 KV1 19 5C6 / Ø75,0 - Ø70,2 5/115/70,2 35 730 2300 11/2014
5L1 KV1 19 5L1 / ohne Ring 5/120/65,1 42 730 2300 11/2014
5G KV1 19 5G / Ø72,6 - Ø67,1 5/120/67,1 35 730 2300 11/2014
5H KV1 19 5H / ohne Ring 5/120/72,6 20 730 2300 11/2014
5G KV1 19 5G / ohne Ring 5/120/72,6 35 730 2300 11/2014
5G KV1 19 5G / ohne Ring 5/120/72,6 35 730 2300 11/2014
5G KV1 19 5G / ohne Ring 5/120/72,6 35 730 2300 11/2014
5G2 KV1 19 5G2 / ohne Ring 5/120/72,6 42 730 2300 11/2014
5G2 KV1 19 5G2 / ohne Ring 5/120/72,6 42 730 2300 11/2014
5S1 KV1 19 5S1 / ohne Ring 5/130/71,5 47 730 2300 11/2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 15-0204-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ KV1 19
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 4
Kennzeichnung
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1 19
Radgröße 8,5Jx19EH2+
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. FM; S
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/100 32 730 2300
5/108 35 730 2300
5/108 43 730 2300
5/110 35 730 2300
5/112 25 730 2300
5/112 45 730 2300
5/114,3 35 730 2300
5/114,3 45 730 2300
5/115 35 730 2300
5/120 20 730 2300
5/120 35 730 2300
5/120 42 730 2300
5/130 47 730 2300
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 215/35R19 32 730
5/108 215/35R19 43 730
5/114,3 215/35R19 35 730
5/114,3 215/35R19 45 730
5/120 215/35R19 20 730
5/120 215/35R19 42 730
5/130 215/35R19 47 730
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 15-0204-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ KV1 19
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/130 275/55R19 47 730
5/130 275/55R19 47 730
5/108 275/55R19 43 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO. Die Zusammensetzung,
die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind in der
Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5ET35-5G betrug 11,4 kg.
Hinweise zum Sonderrad
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
Prüflabor Süd GmbH, Bad Bramstedt ab November 2014 (Technischer Bericht 14065-02 vom
18.03.2016)
TÜV Rheinland Malaysia, Shah Alam ab Januar 2017
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim im Juli 2017
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (Fondmetall) KV1 19 12.05.2016
Radzeichnung (Fondmetall) KV1851935 5B 23.06.2014
Radzeichnung (Fondmetall) KV1851935-5C 23.06.2014
Radzeichnung (Fondmetall) KV1851935-5C6 23.06.2014
Radzeichnung (Fondmetall) KV1851935-5G 23.06.2014
Radzeichnung (Fondmetall) KV1851942-5G2 23.06.2014
Radzeichnung (Fondmetall) KV1851943-5E 23.06.2014
Radzeichnung (Fondmetall) KV1851945-5C1 23.06.2014
Radzeichnung (Fondmetall) KV1851945-5R 23.06.2014
Radzeichnung (Fondmetall) KV1851932-5A 23.06.2014
Radzeichnung (Fondmetall) KV1851935-5E1 23.06.2014
Radzeichnung (Fondmetall) KV1851935-5F 23.06.2014
Radzeichnung (Fondmetall) KV1851925-5P 23.06.2014
Radzeichnung (Fondmetall) KV18519-43-5R1 23.06.2014
Radzeichnung (Fondmetall) KV1851920-5H 23.06.2014
Radzeichnung (Fondmetall) KV1851942-5L1 23.06.2014
Radzeichnung (Fondmetall) KV1851947-5S1 23.06.2014
Technischer Bericht TB-14065-02 18.03.2016
Beschreibung KV1 19 22.08.2017
(Fondmetall+SSW)
Radzeichnung Blatt 1-3 (SSW) KV1_19-8519_Rev001 28.02.2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 15-0204-A00-V01
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ KV1 19
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. September 2017
Messemer 00279301.DOC
