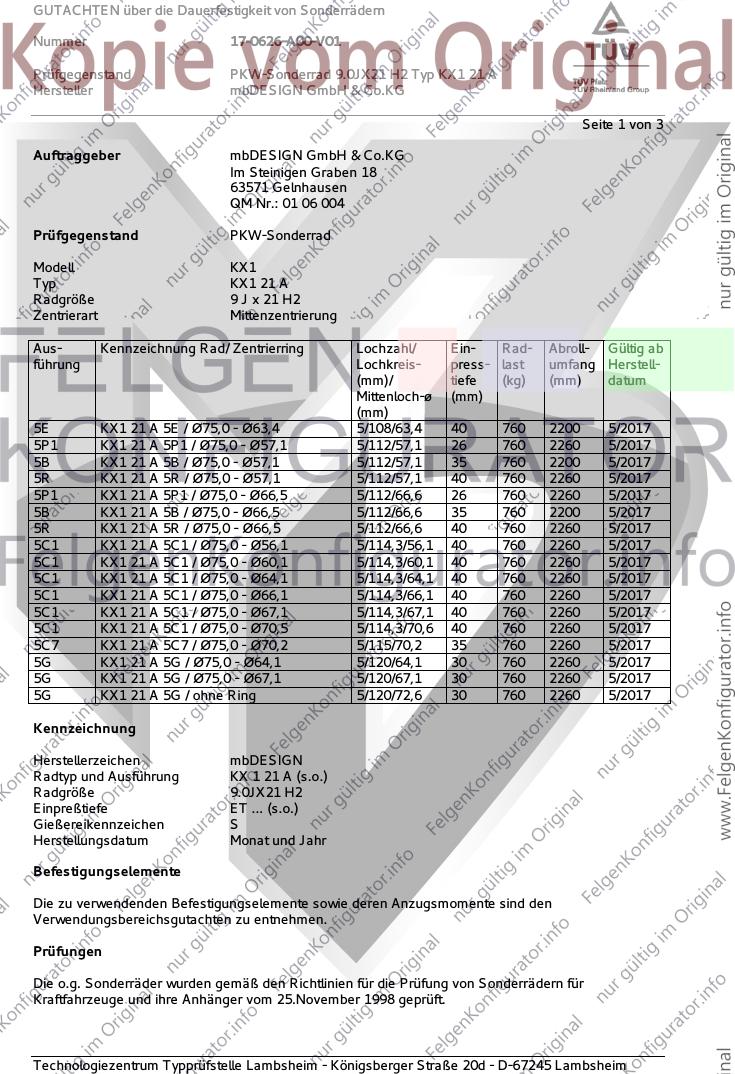

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0626-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 3
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: 01 06 004
Prüfgegenstand PKW-Sonderrad
Modell KX1
Typ KX1 21 A
Radgröße 9 J x 21 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5E KX1 21 A 5E / Ø75,0 - Ø63,4 5/108/63,4 40 760 2200 5/2017
5P1 KX1 21 A 5P1 / Ø75,0 - Ø57,1 5/112/57,1 26 760 2260 5/2017
5B KX1 21 A 5B / Ø75,0 - Ø57,1 5/112/57,1 35 760 2200 5/2017
5R KX1 21 A 5R / Ø75,0 - Ø57,1 5/112/57,1 40 760 2260 5/2017
5P1 KX1 21 A 5P1 / Ø75,0 - Ø66,5 5/112/66,6 26 760 2260 5/2017
5B KX1 21 A 5B / Ø75,0 - Ø66,5 5/112/66,6 35 760 2200 5/2017
5R KX1 21 A 5R / Ø75,0 - Ø66,5 5/112/66,6 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø56,1 5/114,3/56,1 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø60,1 5/114,3/60,1 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø64,1 5/114,3/64,1 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø66,1 5/114,3/66,1 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø67,1 5/114,3/67,1 40 760 2260 5/2017
5C1 KX1 21 A 5C1 / Ø75,0 - Ø70,5 5/114,3/70,6 40 760 2260 5/2017
5C7 KX1 21 A 5C7 / Ø75,0 - Ø70,2 5/115/70,2 35 760 2260 5/2017
5G KX1 21 A 5G / Ø75,0 - Ø64,1 5/120/64,1 30 760 2260 5/2017
5G KX1 21 A 5G / Ø75,0 - Ø67,1 5/120/67,1 30 760 2260 5/2017
5G KX1 21 A 5G / ohne Ring 5/120/72,6 30 760 2260 5/2017
Kennzeichnung
Herstellerzeichen mbDESIGN
Radtyp und Ausführung KX 1 21 A (s.o.)
Radgröße 9.0JX21 H2
Einpreßtiefe ET ... (s.o.)
Gießereikennzeichen S
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0626-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 3
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/108 40 760 2200
5/112 26 760 2260
5/112 35 760 2200
5/114,3 40 760 2260
5/115 35 760 2260
5/120 30 760 2260
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 245/30R21 40 760
5/114,3 245/30R21 40 760
5/115 245/30R21 35 760
5/120 245/30R21 30 760
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 285/45R21 40 760
5/120 285/45R21 30 760
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 120/5-ET30-5G betrug 16,105 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia, Shah Alam im Juli 2017
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim ab Juli 2017
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 17-0626-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0JX21 H2 Typ KX1 21 A
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 3
Anlagen
Beschreibung KX1 21 A 06.09.2017
Radzeichnung Blatt 1+2 KX1_21A-9021_Rev001 31.03.2017
Das Gutachten umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. September 2017
Messemer 00279909.DOC
