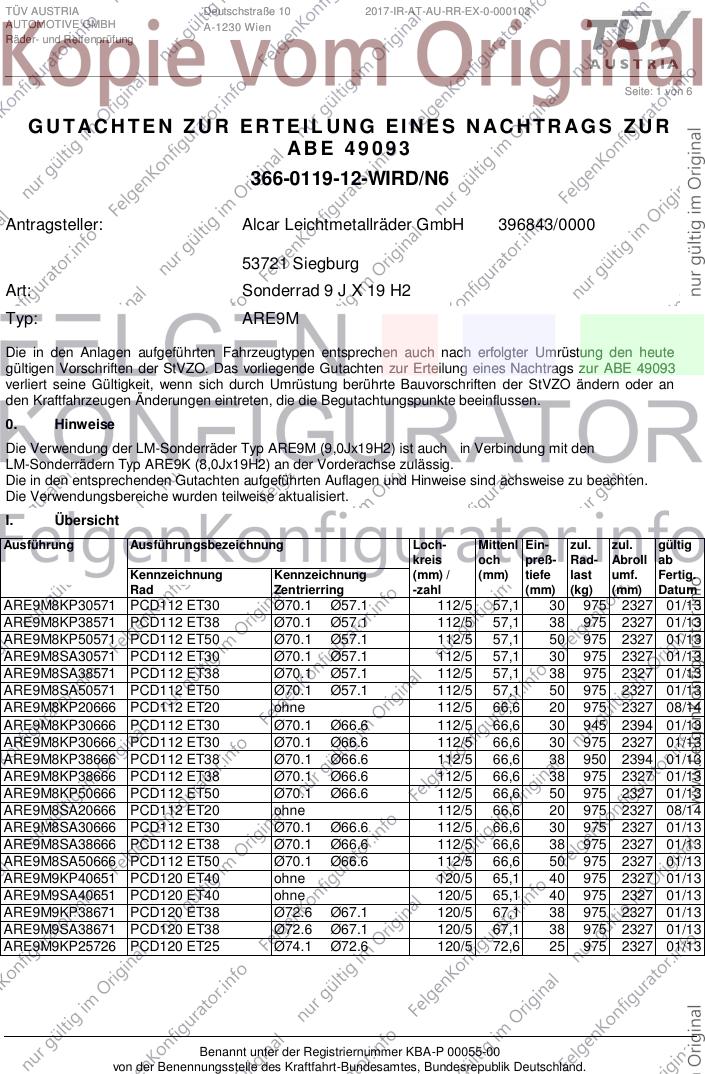

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000103
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 093
366-0119-12-WIRD/N6
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 9 J X 19 H2
Typ: ARE9M
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49093
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ ARE9M (9,0Jx19H2) ist auch in Verbindung mit den
LM-Sonderrädern Typ ARE9K (8,0Jx19H2) an der Vorderachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ARE9M8KP30571 PCD112 ET30 Ø70.1 Ø57.1 112/5 57,1 30 975 2327 01/13
ARE9M8KP38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 975 2327 01/13
ARE9M8KP50571 PCD112 ET50 Ø70.1 Ø57.1 112/5 57,1 50 975 2327 01/13
ARE9M8SA30571 PCD112 ET30 Ø70.1 Ø57.1 112/5 57,1 30 975 2327 01/13
ARE9M8SA38571 PCD112 ET38 Ø70.1 Ø57.1 112/5 57,1 38 975 2327 01/13
ARE9M8SA50571 PCD112 ET50 Ø70.1 Ø57.1 112/5 57,1 50 975 2327 01/13
ARE9M8KP20666 PCD112 ET20 ohne 112/5 66,6 20 975 2327 08/14
ARE9M8KP30666 PCD112 ET30 Ø70.1 Ø66.6 112/5 66,6 30 945 2394 01/13
ARE9M8KP30666 PCD112 ET30 Ø70.1 Ø66.6 112/5 66,6 30 975 2327 01/13
ARE9M8KP38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 950 2394 01/13
ARE9M8KP38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 975 2327 01/13
ARE9M8KP50666 PCD112 ET50 Ø70.1 Ø66.6 112/5 66,6 50 975 2327 01/13
ARE9M8SA20666 PCD112 ET20 ohne 112/5 66,6 20 975 2327 08/14
ARE9M8SA30666 PCD112 ET30 Ø70.1 Ø66.6 112/5 66,6 30 975 2327 01/13
ARE9M8SA38666 PCD112 ET38 Ø70.1 Ø66.6 112/5 66,6 38 975 2327 01/13
ARE9M8SA50666 PCD112 ET50 Ø70.1 Ø66.6 112/5 66,6 50 975 2327 01/13
ARE9M9KP40651 PCD120 ET40 ohne 120/5 65,1 40 975 2327 01/13
ARE9M9SA40651 PCD120 ET40 ohne 120/5 65,1 40 975 2327 01/13
ARE9M9KP38671 PCD120 ET38 Ø72.6 Ø67.1 120/5 67,1 38 975 2327 01/13
ARE9M9SA38671 PCD120 ET38 Ø72.6 Ø67.1 120/5 67,1 38 975 2327 01/13
ARE9M9KP25726 PCD120 ET25 Ø74.1 Ø72.6 120/5 72,6 25 975 2327 01/13
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49093
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ARE9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 2 von 6

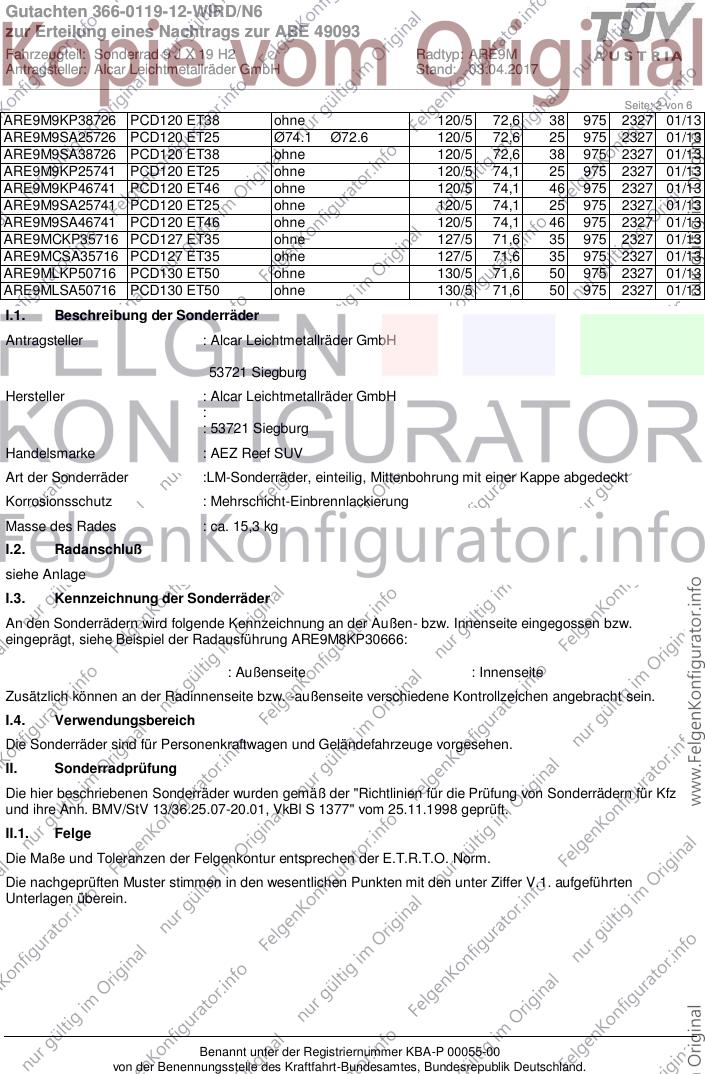

ARE9M9KP38726 PCD120 ET38 ohne 120/5 72,6 38 975 2327 01/13
ARE9M9SA25726 PCD120 ET25 Ø74.1 Ø72.6 120/5 72,6 25 975 2327 01/13
ARE9M9SA38726 PCD120 ET38 ohne 120/5 72,6 38 975 2327 01/13
ARE9M9KP25741 PCD120 ET25 ohne 120/5 74,1 25 975 2327 01/13
ARE9M9KP46741 PCD120 ET46 ohne 120/5 74,1 46 975 2327 01/13
ARE9M9SA25741 PCD120 ET25 ohne 120/5 74,1 25 975 2327 01/13
ARE9M9SA46741 PCD120 ET46 ohne 120/5 74,1 46 975 2327 01/13
ARE9MCKP35716 PCD127 ET35 ohne 127/5 71,6 35 975 2327 01/13
ARE9MCSA35716 PCD127 ET35 ohne 127/5 71,6 35 975 2327 01/13
ARE9MLKP50716 PCD130 ET50 ohne 130/5 71,6 50 975 2327 01/13
ARE9MLSA50716 PCD130 ET50 ohne 130/5 71,6 50 975 2327 01/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : AEZ Reef SUV
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 15,3 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ARE9M8KP30666:
: Außenseite : Innenseite
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49093
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ARE9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 3 von 6

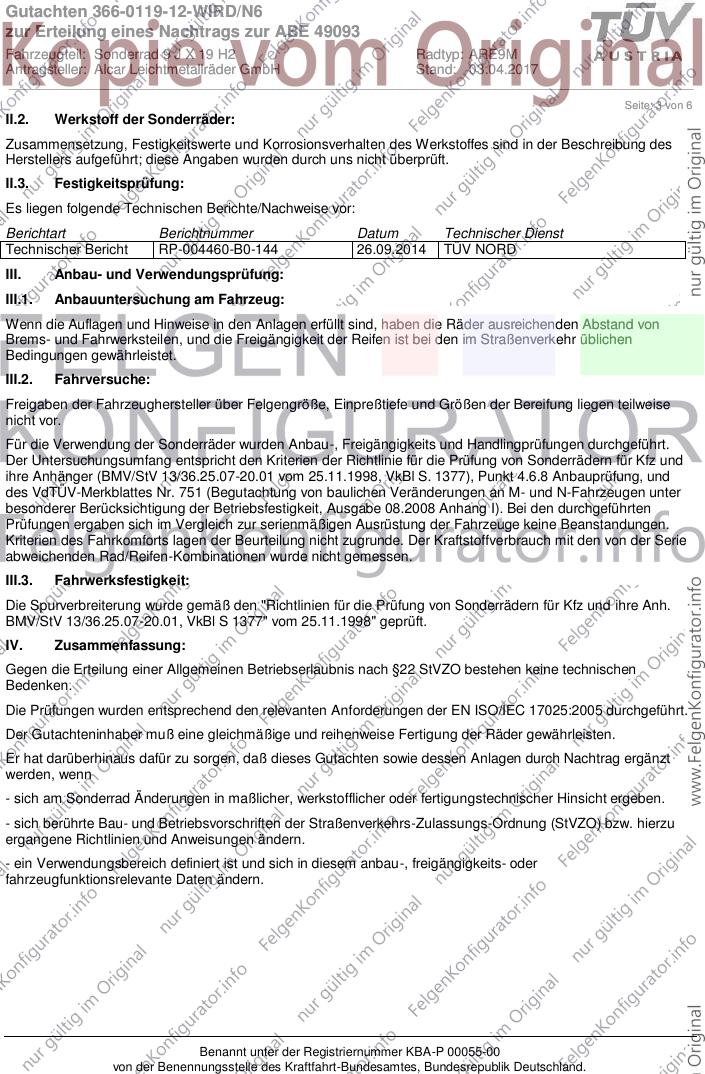

II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004460-B0-144 26.09.2014 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49093
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ARE9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 4 von 6

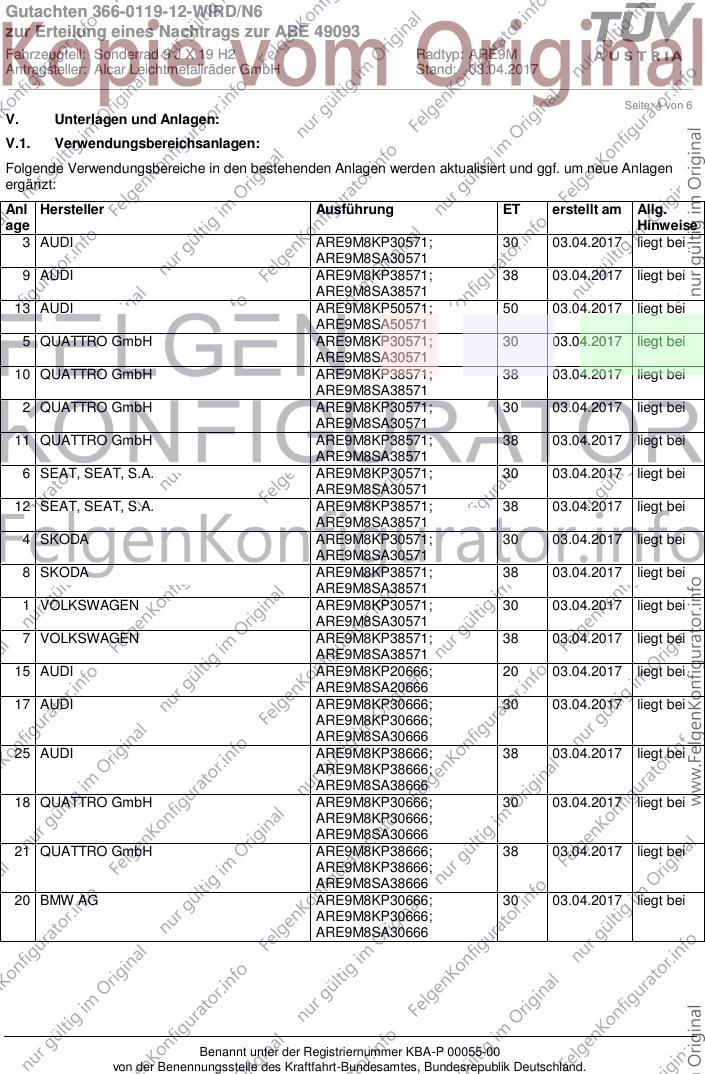

V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 AUDI ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
9 AUDI ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
13 AUDI ARE9M8KP50571; 50 03.04.2017 liegt bei
ARE9M8SA50571
5 QUATTRO GmbH ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
10 QUATTRO GmbH ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
2 QUATTRO GmbH ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
11 QUATTRO GmbH ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
6 SEAT, SEAT, S.A. ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
12 SEAT, SEAT, S.A. ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
4 SKODA ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
8 SKODA ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
1 VOLKSWAGEN ARE9M8KP30571; 30 03.04.2017 liegt bei
ARE9M8SA30571
7 VOLKSWAGEN ARE9M8KP38571; 38 03.04.2017 liegt bei
ARE9M8SA38571
15 AUDI ARE9M8KP20666; 20 03.04.2017 liegt bei
ARE9M8SA20666
17 AUDI ARE9M8KP30666; 30 03.04.2017 liegt bei
ARE9M8KP30666;
ARE9M8SA30666
25 AUDI ARE9M8KP38666; 38 03.04.2017 liegt bei
ARE9M8KP38666;
ARE9M8SA38666
18 QUATTRO GmbH ARE9M8KP30666; 30 03.04.2017 liegt bei
ARE9M8KP30666;
ARE9M8SA30666
21 QUATTRO GmbH ARE9M8KP38666; 38 03.04.2017 liegt bei
ARE9M8KP38666;
ARE9M8SA38666
20 BMW AG ARE9M8KP30666; 30 03.04.2017 liegt bei
ARE9M8KP30666;
ARE9M8SA30666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49093
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ARE9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 5 von 6

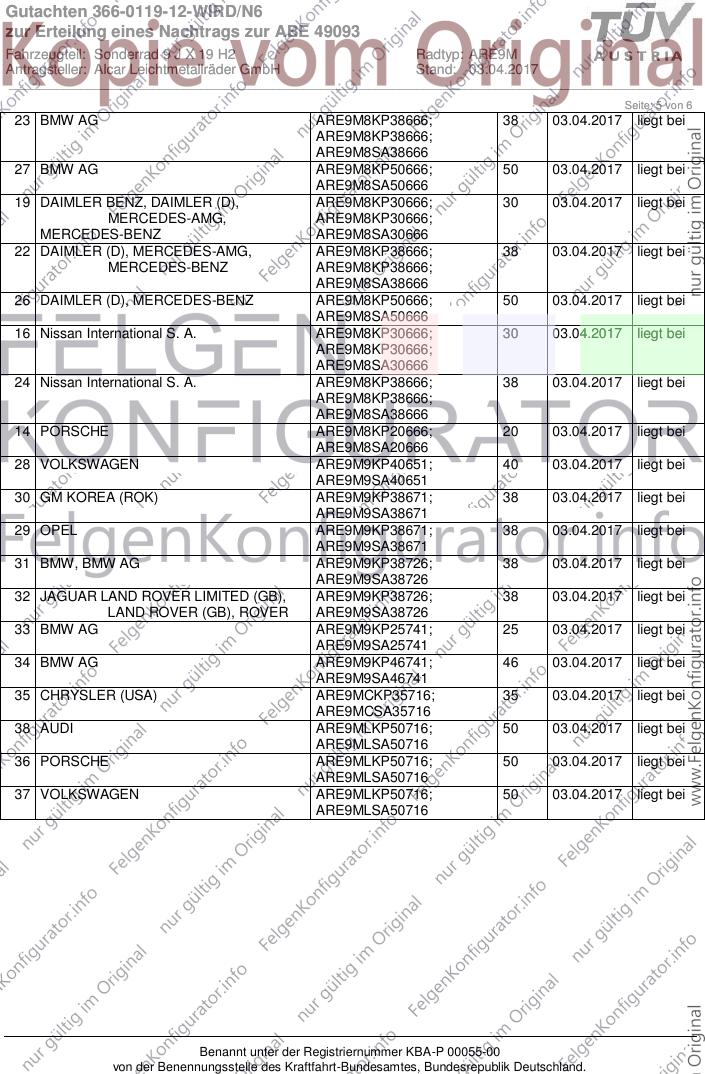

23 BMW AG ARE9M8KP38666; 38 03.04.2017 liegt bei
ARE9M8KP38666;
ARE9M8SA38666
27 BMW AG ARE9M8KP50666; 50 03.04.2017 liegt bei
ARE9M8SA50666
19 DAIMLER BENZ, DAIMLER (D), ARE9M8KP30666; 30 03.04.2017 liegt bei
MERCEDES-AMG, ARE9M8KP30666;
MERCEDES-BENZ ARE9M8SA30666
22 DAIMLER (D), MERCEDES-AMG, ARE9M8KP38666; 38 03.04.2017 liegt bei
MERCEDES-BENZ ARE9M8KP38666;
ARE9M8SA38666
26 DAIMLER (D), MERCEDES-BENZ ARE9M8KP50666; 50 03.04.2017 liegt bei
ARE9M8SA50666
16 Nissan International S. A. ARE9M8KP30666; 30 03.04.2017 liegt bei
ARE9M8KP30666;
ARE9M8SA30666
24 Nissan International S. A. ARE9M8KP38666; 38 03.04.2017 liegt bei
ARE9M8KP38666;
ARE9M8SA38666
14 PORSCHE ARE9M8KP20666; 20 03.04.2017 liegt bei
ARE9M8SA20666
28 VOLKSWAGEN ARE9M9KP40651; 40 03.04.2017 liegt bei
ARE9M9SA40651
30 GM KOREA (ROK) ARE9M9KP38671; 38 03.04.2017 liegt bei
ARE9M9SA38671
29 OPEL ARE9M9KP38671; 38 03.04.2017 liegt bei
ARE9M9SA38671
31 BMW, BMW AG ARE9M9KP38726; 38 03.04.2017 liegt bei
ARE9M9SA38726
32 JAGUAR LAND ROVER LIMITED (GB), ARE9M9KP38726; 38 03.04.2017 liegt bei
LAND ROVER (GB), ROVER ARE9M9SA38726
33 BMW AG ARE9M9KP25741; 25 03.04.2017 liegt bei
ARE9M9SA25741
34 BMW AG ARE9M9KP46741; 46 03.04.2017 liegt bei
ARE9M9SA46741
35 CHRYSLER (USA) ARE9MCKP35716; 35 03.04.2017 liegt bei
ARE9MCSA35716
38 AUDI ARE9MLKP50716; 50 03.04.2017 liegt bei
ARE9MLSA50716
36 PORSCHE ARE9MLKP50716; 50 03.04.2017 liegt bei
ARE9MLSA50716
37 VOLKSWAGEN ARE9MLKP50716; 50 03.04.2017 liegt bei
ARE9MLSA50716
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0119-12-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 49093
Fahrzeugteil: Sonderrad 9 J X 19 H2 Radtyp: ARE9M
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 03.04.2017
__________________________________________________________________________________________________________________
Seite: 6 von 6
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 03.04.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
