Kraftfahrt-Bundesamt
DE-24932 Flensburg

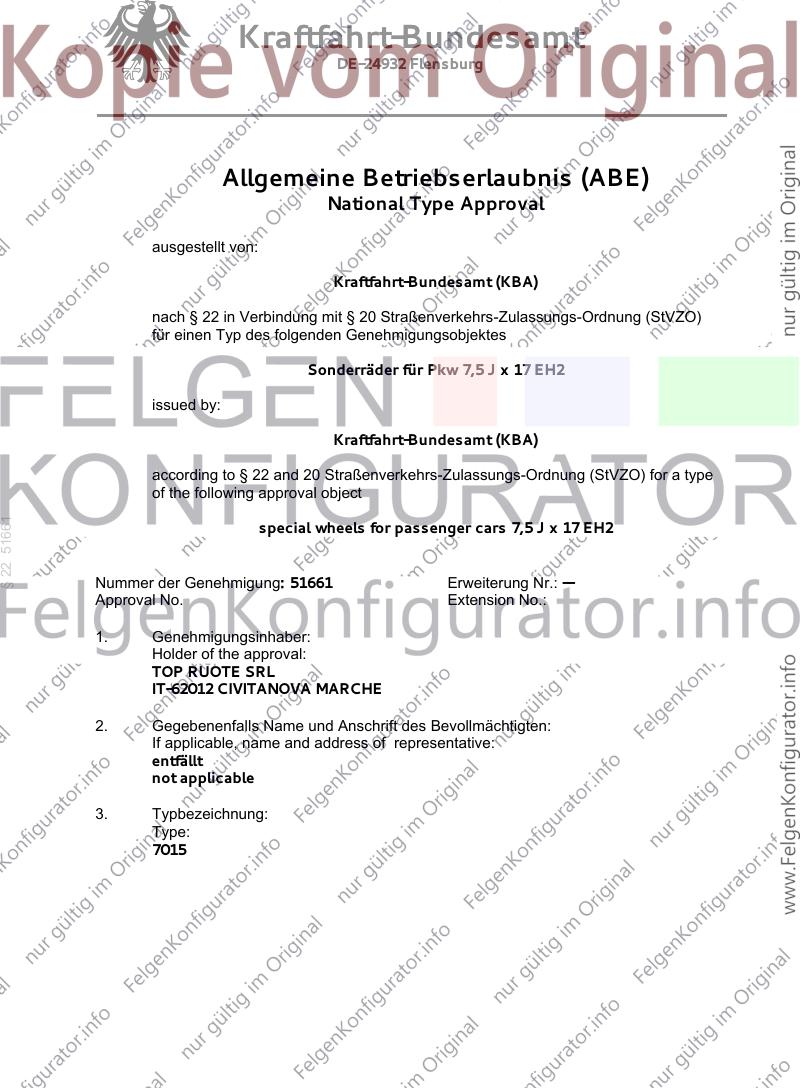

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7,5 J x 17 EH2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51661
special wheels for passenger cars 7,5 J x 17 EH2
Nummer der Genehmigung: 51661 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
TOP RUOTE SRL
IT-62012 CIVITANOVA MARCHE
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
7015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51661 Erweiterung Nr.: --
Approval No. Extension No.:

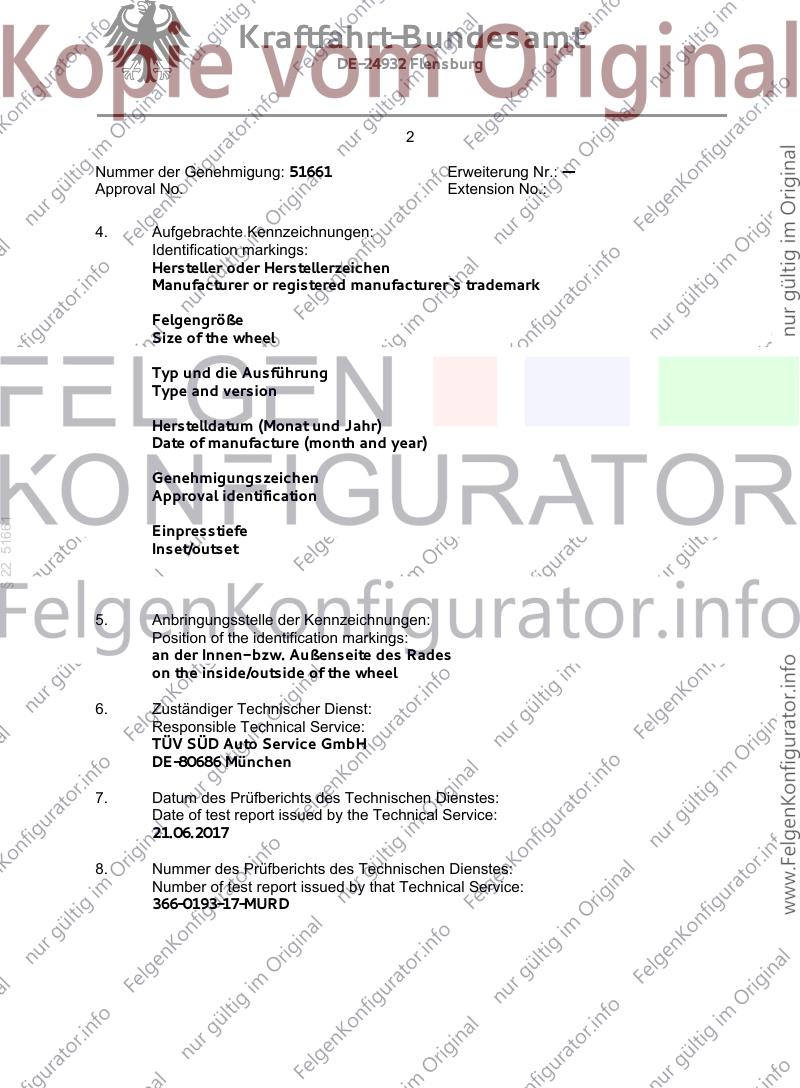

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51661
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
21.06.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0193-17-MURD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51661 Erweiterung Nr.: --
Approval No. Extension No.:

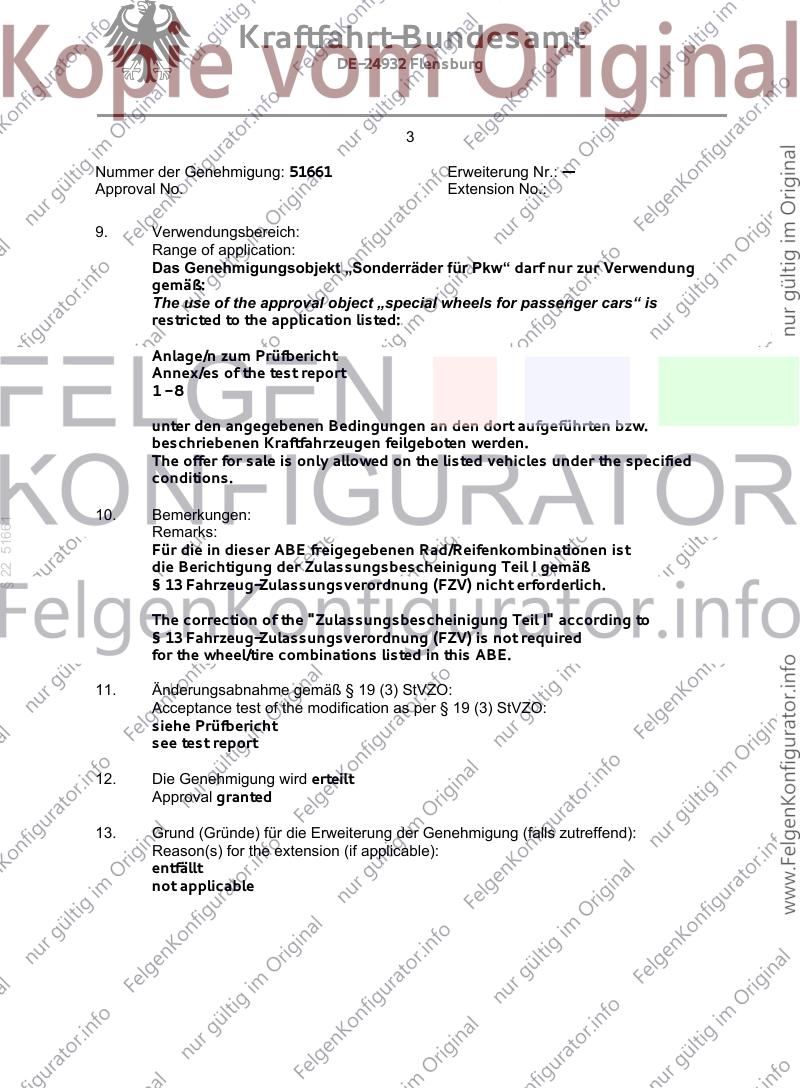

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1-8
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51661
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51661 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 28.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51661
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg

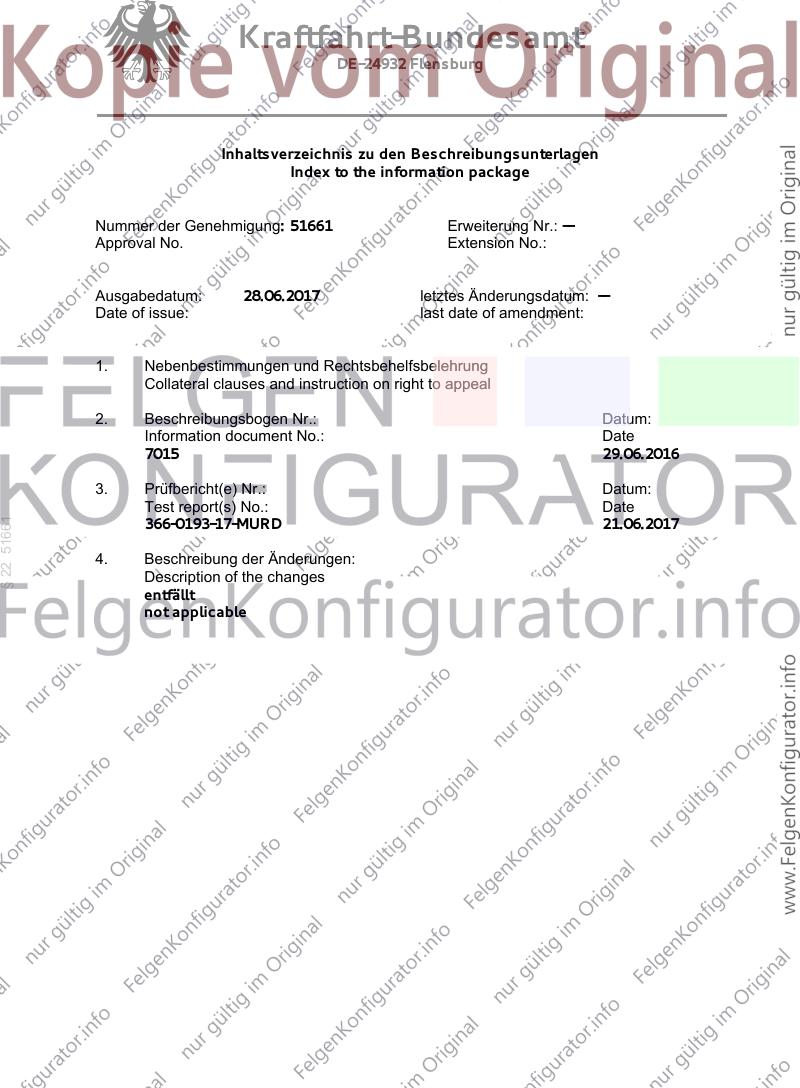

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51661 Erweiterung Nr.: --
Approval No. Extension No.:
Ausgabedatum: 28.06.2017 letztes Änderungsdatum: --
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
7015 29.06.2016
3. Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
§ 22 51661
366-0193-17-MURD 21.06.2017
4. Beschreibung der Änderungen:
Description of the changes
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51661

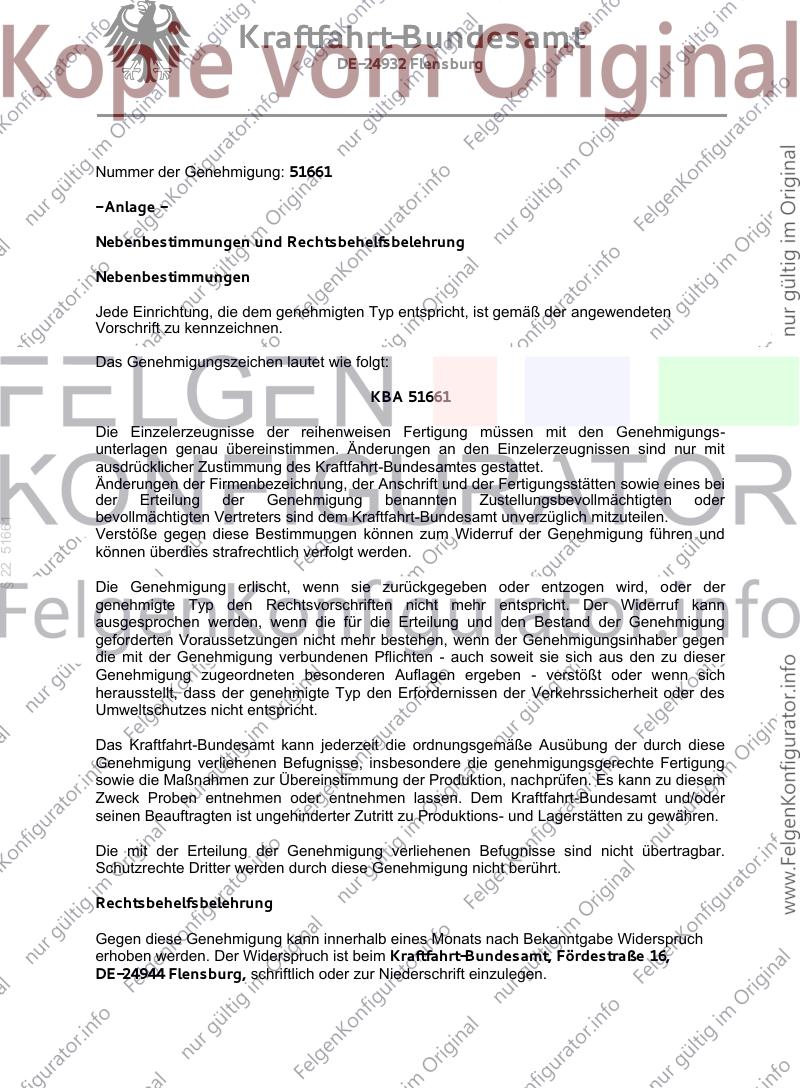

- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51661
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
§ 22 51661
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

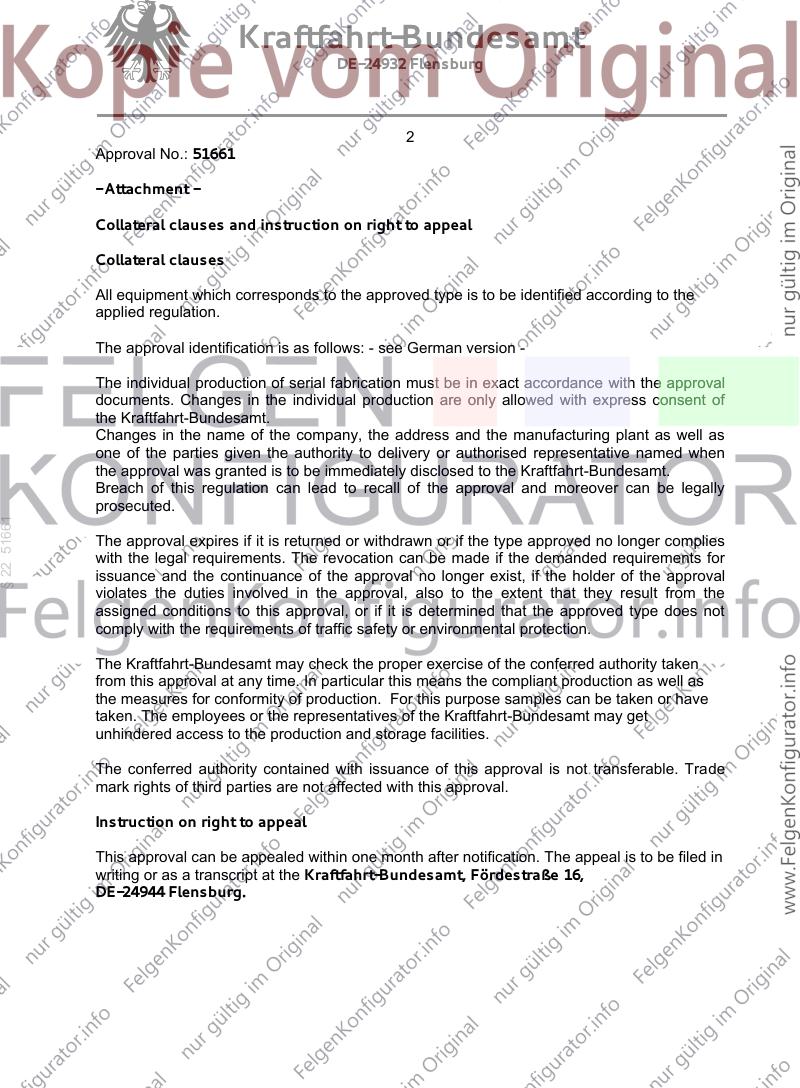

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51661
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 51661
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

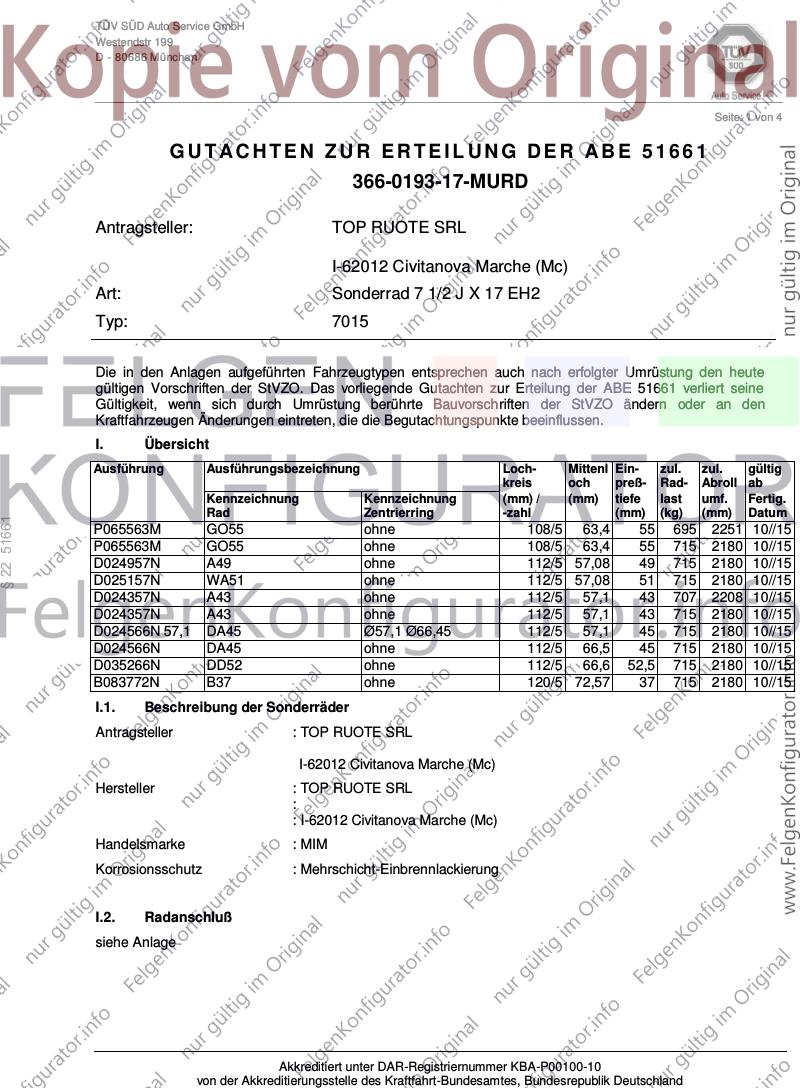

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG DER ABE 5166 1
366-0193-17-MURD
Antragsteller: TOP RUOTE SRL
I-62012 Civitanova Marche (Mc)
Art: Sonderrad 7 1/2 J X 17 EH2
Typ: 7015
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 51661 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
§ 22 51661
P065563M GO55 ohne 108/5 63,4 55 695 2251 10//15
P065563M GO55 ohne 108/5 63,4 55 715 2180 10//15
D024957N A49 ohne 112/5 57,08 49 715 2180 10//15
D025157N WA51 ohne 112/5 57,08 51 715 2180 10//15
D024357N A43 ohne 112/5 57,1 43 707 2208 10//15
D024357N A43 ohne 112/5 57,1 43 715 2180 10//15
D024566N 57,1 DA45 Ø57,1 Ø66,45 112/5 57,1 45 715 2180 10//15
D024566N DA45 ohne 112/5 66,5 45 715 2180 10//15
D035266N DD52 ohne 112/5 66,6 52,5 715 2180 10//15
B083772N B37 ohne 120/5 72,57 37 715 2180 10//15
I.1. Beschreibung der Sonderräder
Antragsteller : TOP RUOTE SRL
I-62012 Civitanova Marche (Mc)
Hersteller : TOP RUOTE SRL
:
: I-62012 Civitanova Marche (Mc)
Handelsmarke : MIM
Korrosionsschutz : Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0193-17-MURD
zur Erteilung der ABE 51661
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2 Radtyp: 7015
Antragsteller: TOP RUOTE SRL Stand: 21.06.2017
__________________________________________________________________________________________________________________
Seite: 2 von 4

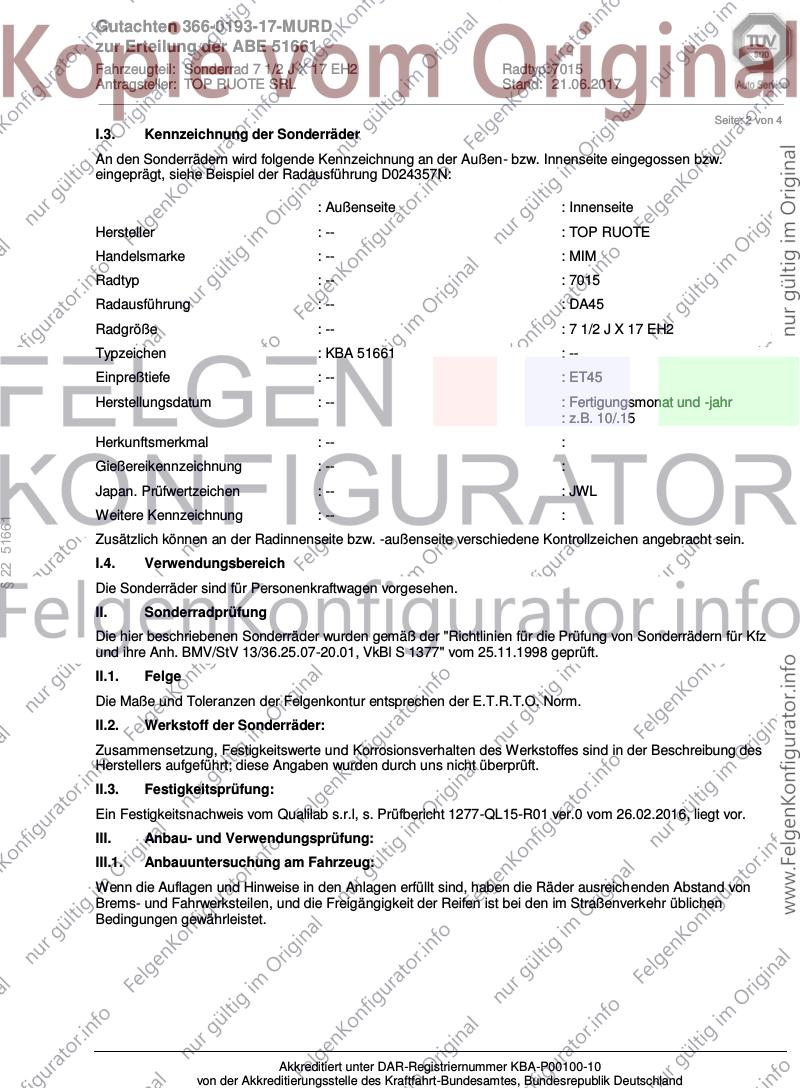

I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung D024357N:
: Außenseite : Innenseite
Hersteller : -- : TOP RUOTE
Handelsmarke : -- : MIM
Radtyp : -- : 7015
Radausführung : -- : DA45
Radgröße : -- : 7 1/2 J X 17 EH2
Typzeichen : KBA 51661 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 10/.15
Herkunftsmerkmal : -- :
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
§ 22 51661
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Ein Festigkeitsnachweis vom Qualilab s.r.l, s. Prüfbericht 1277-QL15-R01 ver.0 vom 26.02.2016, liegt vor.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0193-17-MURD
zur Erteilung der ABE 51661
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2 Radtyp: 7015
Antragsteller: TOP RUOTE SRL Stand: 21.06.2017
__________________________________________________________________________________________________________________
Seite: 3 von 4

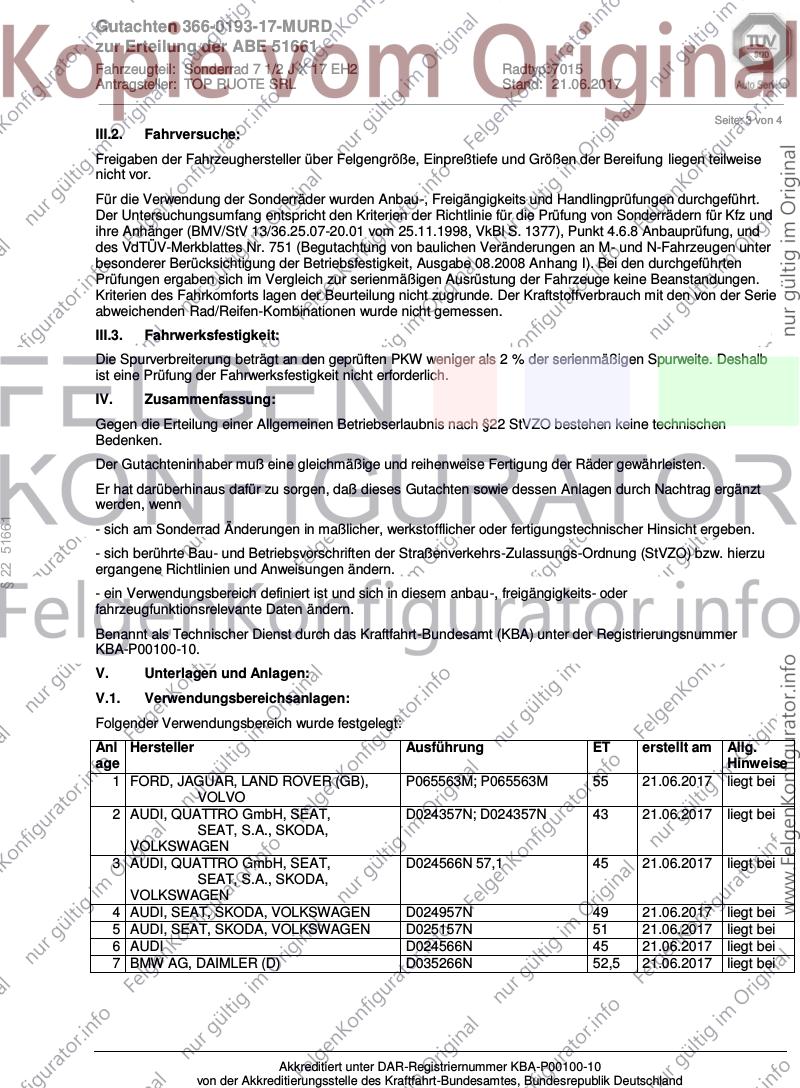

III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
§ 22 51661
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD, JAGUAR, LAND ROVER (GB), P065563M; P065563M 55 21.06.2017 liegt bei
VOLVO
2 AUDI, QUATTRO GmbH, SEAT, D024357N; D024357N 43 21.06.2017 liegt bei
SEAT, S.A., SKODA,
VOLKSWAGEN
3 AUDI, QUATTRO GmbH, SEAT, D024566N 57,1 45 21.06.2017 liegt bei
SEAT, S.A., SKODA,
VOLKSWAGEN
4 AUDI, SEAT, SKODA, VOLKSWAGEN D024957N 49 21.06.2017 liegt bei
5 AUDI, SEAT, SKODA, VOLKSWAGEN D025157N 51 21.06.2017 liegt bei
6 AUDI D024566N 45 21.06.2017 liegt bei
7 BMW AG, DAIMLER (D) D035266N 52,5 21.06.2017 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0193-17-MURD
zur Erteilung der ABE 51661
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2 Radtyp: 7015
Antragsteller: TOP RUOTE SRL Stand: 21.06.2017
__________________________________________________________________________________________________________________
Seite: 4 von 4

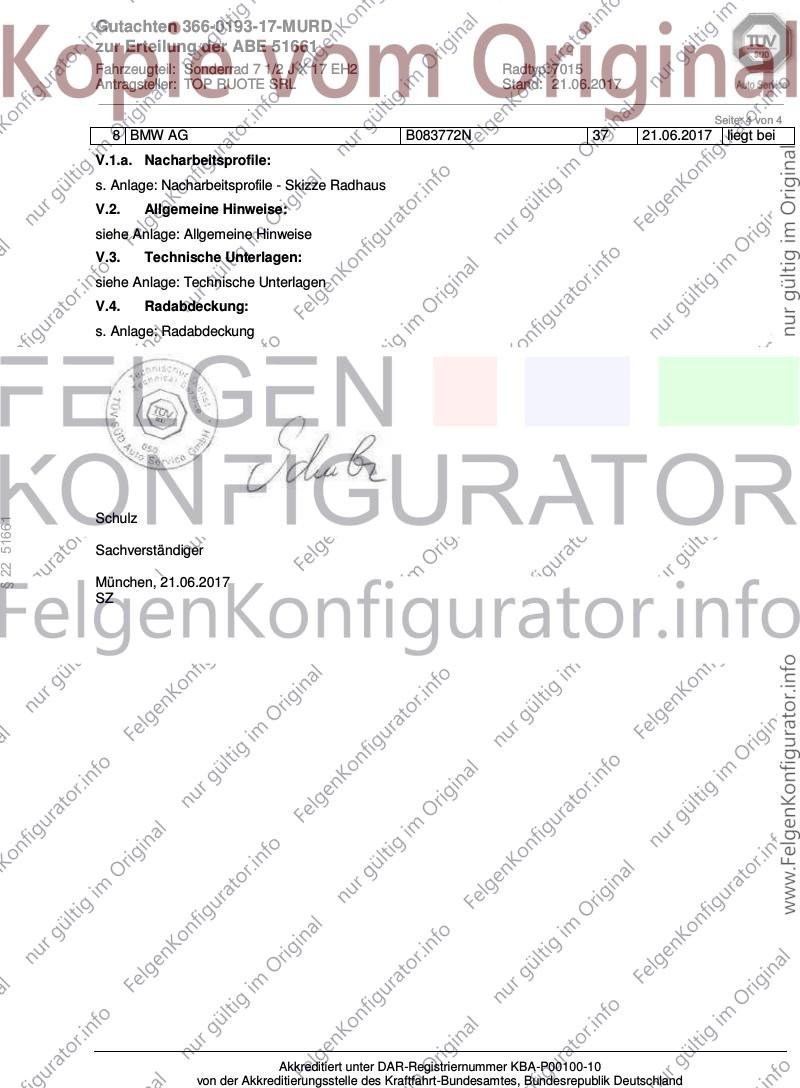

8 BMW AG B083772N 37 21.06.2017 liegt bei
V.1.a. Nacharbeitsprofile:
s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
§ 22 51661
Sachverständiger
München, 21.06.2017
SZ
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
