Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 1 von 18
Prüfbericht (Nachtrag)
Test Report (addendum)
No. 366-0270-15-WIRD/N7
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled
Vorschriften für Radfahrzeuge, vehicles, equipment and parts which can be
Ausrüstungsgegenstände und Teile, die in fitted and/or be used on wheeled vehicles and
Radfahrzeuge(n) eingebaut und/oder the conditions for reciprocal recognition of
verwendet werden können, und die approvals granted on the basis of these
Bedingungen für die gegenseitige Anerkennung prescriptions.
von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 zuletzt ergänzt 30.01.2011
as last amended in
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 2 von 18
Genehmigungsstand Approval status
Genehmigungsnummer Rad-Teilenummer
Number of approval Wheel part number
ECE (E1) 124 R - 000877 TTX79GA37E726
TTX78SA28EW666
TTX79SA32ET726
TTX79SA34ET726
TTX78GA27E666
TTX78GA27EW666
TTX78SA40E666
TTX78GA40E666
TTX78SA52ET666
TTX78GA52E666
TTX78GA37E666
TTX7HSA525E16634
TTX7HGA525E16634
TTX79SA34E726
TTX78SA37ET666
TTX78SA38ET666
TTX79SA37ET726
TTX78SA27EW666
TTX78GA28E666
TTX78SA28ET666
TTX78SA40EW666
TTX78GA40EW666
TTX78GA38E666
TTX78SA28E666
TTX7HGA525E16W634
TTX78GA37EW666
TTX79GA32EW726
TTX77SA33ET651
TTX77SA33E651
TTX77GA33EW651
TTX78SA40ET666
TTX7HSA55E16W634
TTX7HGA55E16W634
TTX7HGA55E16634
TTX78SA38EW666
TTX79SA32EW726
TTX7HSA525E16T634
TTX77SA33EW651
TTX78GA52EW666
TTX78SA37E666
TTX79GA32E726
TTX7HSA525E16W634
TTX79GA34EW726
TTX79GA34E726
TTX79GA37EW726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH

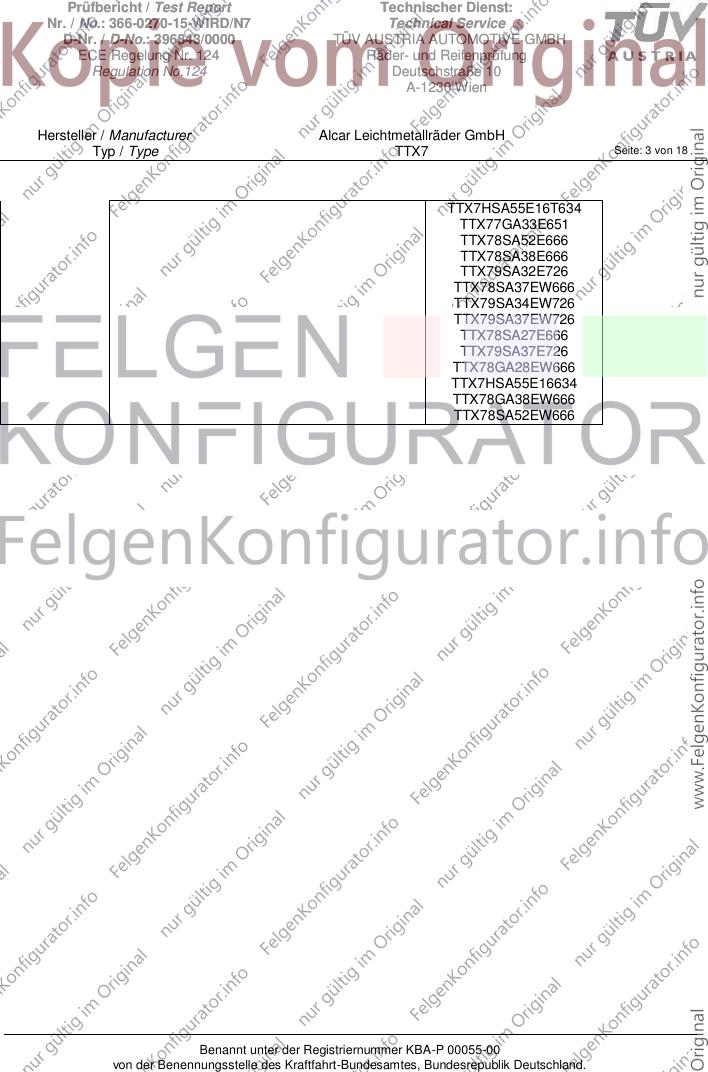

Typ / Type TTX7 Seite: 3 von 18
TTX7HSA55E16T634
TTX77GA33E651
TTX78SA52E666
TTX78SA38E666
TTX79SA32E726
TTX78SA37EW666
TTX79SA34EW726
TTX79SA37EW726
TTX78SA27E666
TTX79SA37E726
TTX78GA28EW666
TTX7HSA55E16634
TTX78GA38EW666
TTX78SA52EW666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH

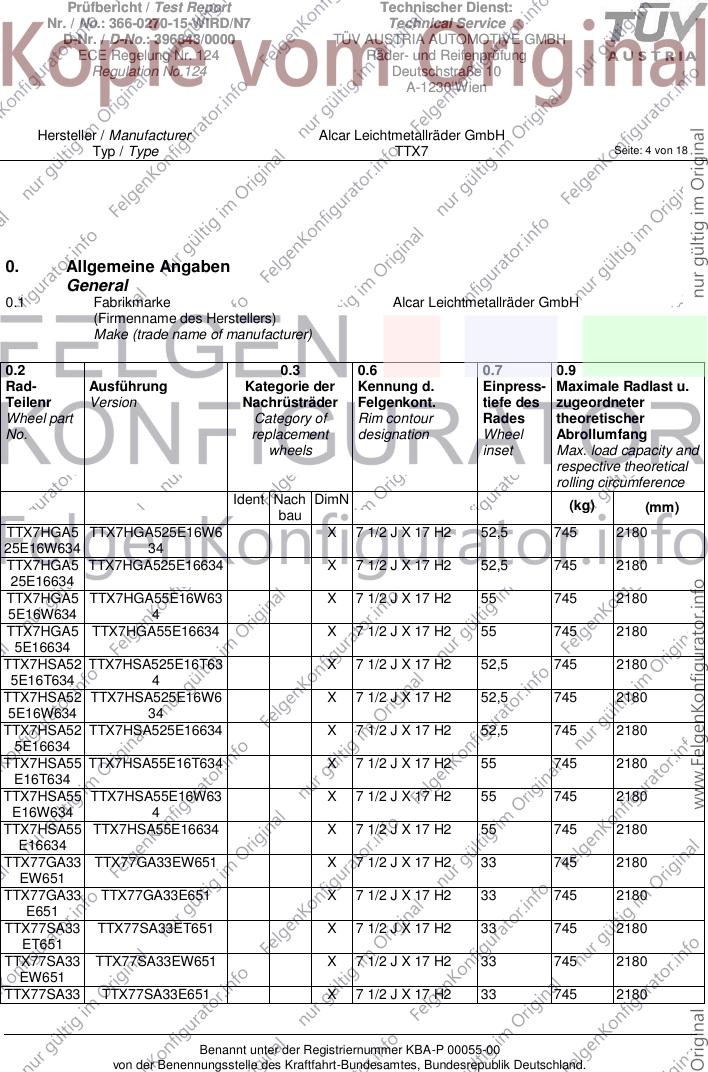

Typ / Type TTX7 Seite: 4 von 18
0. Allgemeine Angaben
General
0.1 Fabrikmarke Alcar Leichtmetallräder GmbH
(Firmenname des Herstellers)
Make (trade name of manufacturer)
0.2 0.3 0.6 0.7 0.9
Rad- Ausführung Kategorie der Kennung d. Einpress- Maximale Radlast u.
Teilenr Version Nachrüsträder Felgenkont. tiefe des zugeordneter
Wheel part Category of Rim contour Rades theoretischer
No. replacement designation Wheel Abrollumfang
wheels inset Max. load capacity and
respective theoretical
rolling circumference
Ident Nach DimN (kg) (mm)
bau
TTX7HGA5 TTX7HGA525E16W6 X 7 1/2 J X 17 H2 52,5 745 2180
25E16W634 34
TTX7HGA5 TTX7HGA525E16634 X 7 1/2 J X 17 H2 52,5 745 2180
25E16634
TTX7HGA5 TTX7HGA55E16W63 X 7 1/2 J X 17 H2 55 745 2180
5E16W634 4
TTX7HGA5 TTX7HGA55E16634 X 7 1/2 J X 17 H2 55 745 2180
5E16634
TTX7HSA52 TTX7HSA525E16T63 X 7 1/2 J X 17 H2 52,5 745 2180
5E16T634 4
TTX7HSA52 TTX7HSA525E16W6 X 7 1/2 J X 17 H2 52,5 745 2180
5E16W634 34
TTX7HSA52 TTX7HSA525E16634 X 7 1/2 J X 17 H2 52,5 745 2180
5E16634
TTX7HSA55 TTX7HSA55E16T634 X 7 1/2 J X 17 H2 55 745 2180
E16T634
TTX7HSA55 TTX7HSA55E16W63 X 7 1/2 J X 17 H2 55 745 2180
E16W634 4
TTX7HSA55 TTX7HSA55E16634 X 7 1/2 J X 17 H2 55 745 2180
E16634
TTX77GA33 TTX77GA33EW651 X 7 1/2 J X 17 H2 33 745 2180
EW651
TTX77GA33 TTX77GA33E651 X 7 1/2 J X 17 H2 33 745 2180
E651
TTX77SA33 TTX77SA33ET651 X 7 1/2 J X 17 H2 33 745 2180
ET651
TTX77SA33 TTX77SA33EW651 X 7 1/2 J X 17 H2 33 745 2180
EW651
TTX77SA33 TTX77SA33E651 X 7 1/2 J X 17 H2 33 745 2180
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 5 von 18
E651
TTX78GA27 TTX78GA27EW666 X 7 1/2 J X 17 H2 27 745 2180
EW666
TTX78GA27 TTX78GA27E666 X 7 1/2 J X 17 H2 27 745 2180
E666
TTX78GA28 TTX78GA28EW666 X 7 1/2 J X 17 H2 28 745 2180
EW666
TTX78GA28 TTX78GA28E666 X 7 1/2 J X 17 H2 28 745 2180
E666
TTX78GA37 TTX78GA37EW666 X 7 1/2 J X 17 H2 37 745 2180
EW666
TTX78GA37 TTX78GA37E666 X 7 1/2 J X 17 H2 37 745 2180
E666
TTX78GA38 TTX78GA38EW666 X 7 1/2 J X 17 H2 38 745 2180
EW666
TTX78GA38 TTX78GA38E666 X 7 1/2 J X 17 H2 38 745 2180
E666
TTX78GA40 TTX78GA40EW666 X 7 1/2 J X 17 H2 40 745 2180
EW666
TTX78GA40 TTX78GA40E666 X 7 1/2 J X 17 H2 40 745 2180
E666
TTX78GA52 TTX78GA52EW666 X 7 1/2 J X 17 H2 52 745 2180
EW666
TTX78GA52 TTX78GA52E666 X 7 1/2 J X 17 H2 52 745 2180
E666
TTX78SA27 TTX78SA27EW666 X 7 1/2 J X 17 H2 27 745 2180
EW666
TTX78SA27 TTX78SA27E666 X 7 1/2 J X 17 H2 27 745 2180
E666
TTX78SA28 TTX78SA28ET666 X 7 1/2 J X 17 H2 28 745 2180
ET666
TTX78SA28 TTX78SA28EW666 X 7 1/2 J X 17 H2 28 745 2180
EW666
TTX78SA28 TTX78SA28E666 X 7 1/2 J X 17 H2 28 745 2180
E666
TTX78SA37 TTX78SA37ET666 X 7 1/2 J X 17 H2 37 745 2180
ET666
TTX78SA37 TTX78SA37EW666 X 7 1/2 J X 17 H2 37 745 2180
EW666
TTX78SA37 TTX78SA37E666 X 7 1/2 J X 17 H2 37 745 2180
E666
TTX78SA38 TTX78SA38ET666 X 7 1/2 J X 17 H2 38 745 2180
ET666
TTX78SA38 TTX78SA38EW666 X 7 1/2 J X 17 H2 38 745 2180
EW666
TTX78SA38 TTX78SA38E666 X 7 1/2 J X 17 H2 38 745 2180
E666
TTX78SA40 TTX78SA40ET666 X 7 1/2 J X 17 H2 40 745 2180
ET666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 6 von 18
TTX78SA40 TTX78SA40EW666 X 7 1/2 J X 17 H2 40 745 2180
EW666
TTX78SA40 TTX78SA40E666 X 7 1/2 J X 17 H2 40 745 2180
E666
TTX78SA52 TTX78SA52ET666 X 7 1/2 J X 17 H2 52 745 2180
ET666
TTX78SA52 TTX78SA52EW666 X 7 1/2 J X 17 H2 52 745 2180
EW666
TTX78SA52 TTX78SA52E666 X 7 1/2 J X 17 H2 52 745 2180
E666
TTX79GA32 TTX79GA32EW726 X 7 1/2 J X 17 H2 32 745 2180
EW726
TTX79GA32 TTX79GA32E726 X 7 1/2 J X 17 H2 32 745 2180
E726
TTX79GA34 TTX79GA34EW726 X 7 1/2 J X 17 H2 34 745 2180
EW726
TTX79GA34 TTX79GA34E726 X 7 1/2 J X 17 H2 34 745 2180
E726
TTX79GA37 TTX79GA37EW726 X 7 1/2 J X 17 H2 37 745 2180
EW726
TTX79GA37 TTX79GA37E726 X 7 1/2 J X 17 H2 37 745 2180
E726
TTX79SA32 TTX79SA32ET726 X 7 1/2 J X 17 H2 32 745 2180
ET726
TTX79SA32 TTX79SA32EW726 X 7 1/2 J X 17 H2 32 745 2180
EW726
TTX79SA32 TTX79SA32E726 X 7 1/2 J X 17 H2 32 745 2180
E726
TTX79SA34 TTX79SA34ET726 X 7 1/2 J X 17 H2 34 745 2180
ET726
TTX79SA34 TTX79SA34EW726 X 7 1/2 J X 17 H2 34 745 2180
EW726
TTX79SA34 TTX79SA34E726 X 7 1/2 J X 17 H2 34 745 2180
E726
TTX79SA37 TTX79SA37ET726 X 7 1/2 J X 17 H2 37 745 2180
ET726
TTX79SA37 TTX79SA37EW726 X 7 1/2 J X 17 H2 37 745 2180
EW726
TTX79SA37 TTX79SA37E726 X 7 1/2 J X 17 H2 37 745 2180
E726
0.4 Werkstoff Aluminium
Construction material
0.5 Fertigungsverfahren Gießverfahren (Einzelheiten siehe Technische
Method of production Beschreibung)
cast process (for details see technical
description)
0.8 Radbefestigung Es werden die vom Fahrzeughersteller für
Wheel attachment Leichtmetallräder vorgesehenen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 7 von 18
Radbefestigungselemente verwendet. Das
Anzugsdrehmoment ist der Anlage 9
Verwendungsbereich zu entnehmen
0.10 Name und Anschrift des Herstellers Alcar Leichtmetallräder GmbH
Manufacturer's name and address
Industriestr. 4-6
53721 Siegburg
0.11 Gegebenfalls Name und Anschrift des Entfällt
Vertreters des Herstellers
If applicable, name and address of
Manufacturer's representative
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH

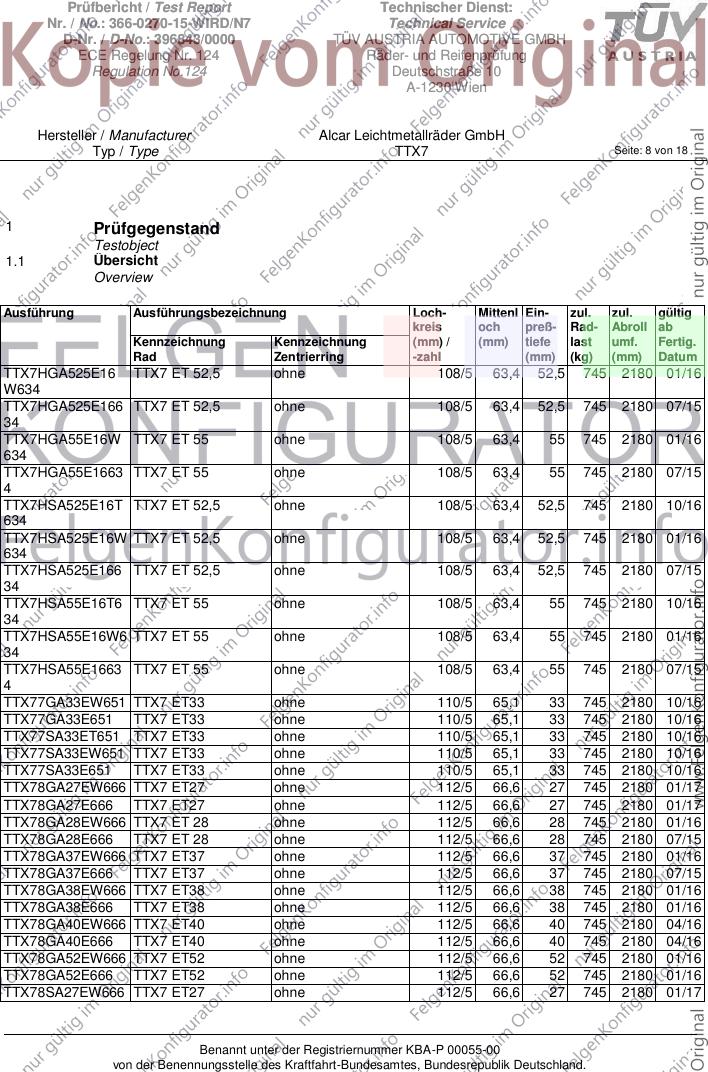

Typ / Type TTX7 Seite: 8 von 18
1 Prüfgegenstand
Testobject
1.1 Übersicht
Overview
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTX7HGA525E16 TTX7 ET 52,5 ohne 108/5 63,4 52,5 745 2180 01/16
W634
TTX7HGA525E166 TTX7 ET 52,5 ohne 108/5 63,4 52,5 745 2180 07/15
34
TTX7HGA55E16W TTX7 ET 55 ohne 108/5 63,4 55 745 2180 01/16
634
TTX7HGA55E1663 TTX7 ET 55 ohne 108/5 63,4 55 745 2180 07/15
4
TTX7HSA525E16T TTX7 ET 52,5 ohne 108/5 63,4 52,5 745 2180 10/16
634
TTX7HSA525E16W TTX7 ET 52,5 ohne 108/5 63,4 52,5 745 2180 01/16
634
TTX7HSA525E166 TTX7 ET 52,5 ohne 108/5 63,4 52,5 745 2180 07/15
34
TTX7HSA55E16T6 TTX7 ET 55 ohne 108/5 63,4 55 745 2180 10/16
34
TTX7HSA55E16W6 TTX7 ET 55 ohne 108/5 63,4 55 745 2180 01/16
34
TTX7HSA55E1663 TTX7 ET 55 ohne 108/5 63,4 55 745 2180 07/15
4
TTX77GA33EW651 TTX7 ET33 ohne 110/5 65,1 33 745 2180 10/16
TTX77GA33E651 TTX7 ET33 ohne 110/5 65,1 33 745 2180 10/16
TTX77SA33ET651 TTX7 ET33 ohne 110/5 65,1 33 745 2180 10/16
TTX77SA33EW651 TTX7 ET33 ohne 110/5 65,1 33 745 2180 10/16
TTX77SA33E651 TTX7 ET33 ohne 110/5 65,1 33 745 2180 10/16
TTX78GA27EW666 TTX7 ET27 ohne 112/5 66,6 27 745 2180 01/17
TTX78GA27E666 TTX7 ET27 ohne 112/5 66,6 27 745 2180 01/17
TTX78GA28EW666 TTX7 ET 28 ohne 112/5 66,6 28 745 2180 01/16
TTX78GA28E666 TTX7 ET 28 ohne 112/5 66,6 28 745 2180 07/15
TTX78GA37EW666 TTX7 ET37 ohne 112/5 66,6 37 745 2180 01/16
TTX78GA37E666 TTX7 ET37 ohne 112/5 66,6 37 745 2180 07/15
TTX78GA38EW666 TTX7 ET38 ohne 112/5 66,6 38 745 2180 01/16
TTX78GA38E666 TTX7 ET38 ohne 112/5 66,6 38 745 2180 01/16
TTX78GA40EW666 TTX7 ET40 ohne 112/5 66,6 40 745 2180 04/16
TTX78GA40E666 TTX7 ET40 ohne 112/5 66,6 40 745 2180 04/16
TTX78GA52EW666 TTX7 ET52 ohne 112/5 66,6 52 745 2180 01/16
TTX78GA52E666 TTX7 ET52 ohne 112/5 66,6 52 745 2180 01/16
TTX78SA27EW666 TTX7 ET27 ohne 112/5 66,6 27 745 2180 01/17
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 9 von 18

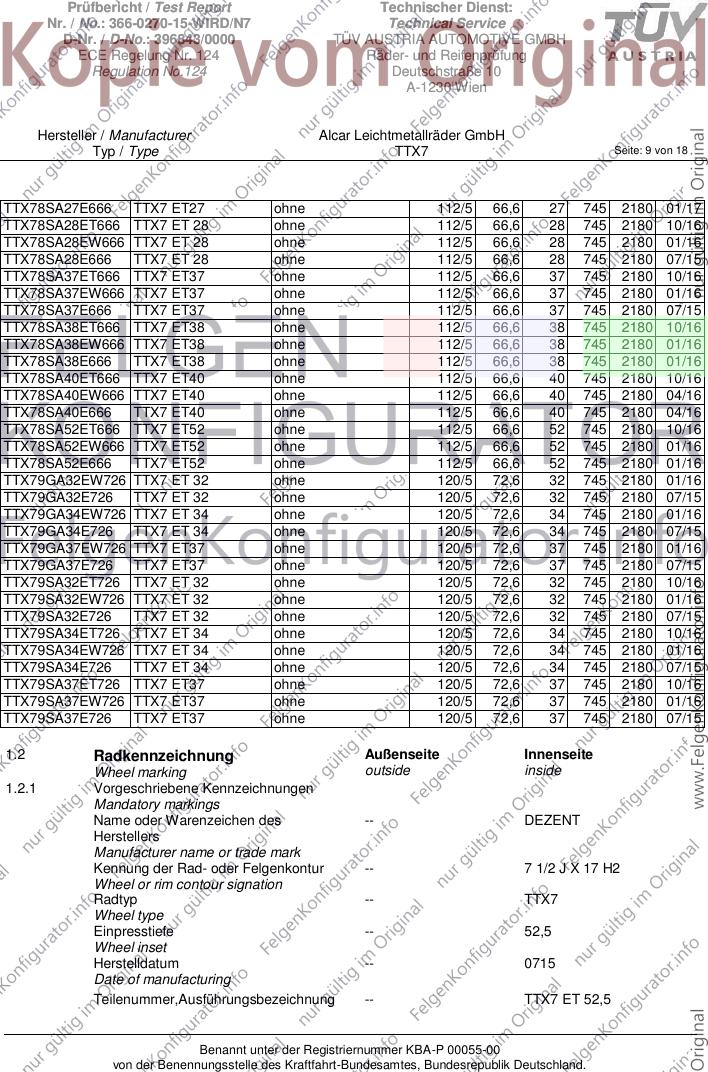

TTX78SA27E666 TTX7 ET27 ohne 112/5 66,6 27 745 2180 01/17
TTX78SA28ET666 TTX7 ET 28 ohne 112/5 66,6 28 745 2180 10/16
TTX78SA28EW666 TTX7 ET 28 ohne 112/5 66,6 28 745 2180 01/16
TTX78SA28E666 TTX7 ET 28 ohne 112/5 66,6 28 745 2180 07/15
TTX78SA37ET666 TTX7 ET37 ohne 112/5 66,6 37 745 2180 10/16
TTX78SA37EW666 TTX7 ET37 ohne 112/5 66,6 37 745 2180 01/16
TTX78SA37E666 TTX7 ET37 ohne 112/5 66,6 37 745 2180 07/15
TTX78SA38ET666 TTX7 ET38 ohne 112/5 66,6 38 745 2180 10/16
TTX78SA38EW666 TTX7 ET38 ohne 112/5 66,6 38 745 2180 01/16
TTX78SA38E666 TTX7 ET38 ohne 112/5 66,6 38 745 2180 01/16
TTX78SA40ET666 TTX7 ET40 ohne 112/5 66,6 40 745 2180 10/16
TTX78SA40EW666 TTX7 ET40 ohne 112/5 66,6 40 745 2180 04/16
TTX78SA40E666 TTX7 ET40 ohne 112/5 66,6 40 745 2180 04/16
TTX78SA52ET666 TTX7 ET52 ohne 112/5 66,6 52 745 2180 10/16
TTX78SA52EW666 TTX7 ET52 ohne 112/5 66,6 52 745 2180 01/16
TTX78SA52E666 TTX7 ET52 ohne 112/5 66,6 52 745 2180 01/16
TTX79GA32EW726 TTX7 ET 32 ohne 120/5 72,6 32 745 2180 01/16
TTX79GA32E726 TTX7 ET 32 ohne 120/5 72,6 32 745 2180 07/15
TTX79GA34EW726 TTX7 ET 34 ohne 120/5 72,6 34 745 2180 01/16
TTX79GA34E726 TTX7 ET 34 ohne 120/5 72,6 34 745 2180 07/15
TTX79GA37EW726 TTX7 ET37 ohne 120/5 72,6 37 745 2180 01/16
TTX79GA37E726 TTX7 ET37 ohne 120/5 72,6 37 745 2180 07/15
TTX79SA32ET726 TTX7 ET 32 ohne 120/5 72,6 32 745 2180 10/16
TTX79SA32EW726 TTX7 ET 32 ohne 120/5 72,6 32 745 2180 01/16
TTX79SA32E726 TTX7 ET 32 ohne 120/5 72,6 32 745 2180 07/15
TTX79SA34ET726 TTX7 ET 34 ohne 120/5 72,6 34 745 2180 10/16
TTX79SA34EW726 TTX7 ET 34 ohne 120/5 72,6 34 745 2180 01/16
TTX79SA34E726 TTX7 ET 34 ohne 120/5 72,6 34 745 2180 07/15
TTX79SA37ET726 TTX7 ET37 ohne 120/5 72,6 37 745 2180 10/16
TTX79SA37EW726 TTX7 ET37 ohne 120/5 72,6 37 745 2180 01/16
TTX79SA37E726 TTX7 ET37 ohne 120/5 72,6 37 745 2180 07/15
1.2 Radkennzeichnung Außenseite Innenseite
Wheel marking outside inside
1.2.1 Vorgeschriebene Kennzeichnungen
Mandatory markings
Name oder Warenzeichen des -- DEZENT
Herstellers
Manufacturer name or trade mark
Kennung der Rad- oder Felgenkontur -- 7 1/2 J X 17 H2
Wheel or rim contour signation
Radtyp -- TTX7
Wheel type
Einpresstiefe -- 52,5
Wheel inset
Herstelldatum -- 0715
Date of manufacturing
Teilenummer,Ausführungsbezeichnung -- TTX7 ET 52,5
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 10 von 18
Wheel / rim part number, version
Genehmigungszeichen (E1) 124 R- 000877 --
Approval mark
Weitere Kennzeichen KBA 50295 --
Herkunft -- MIG ww. MIC
Zusätzliche Kennzeichnung
Additional marking
1.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 11 von 18

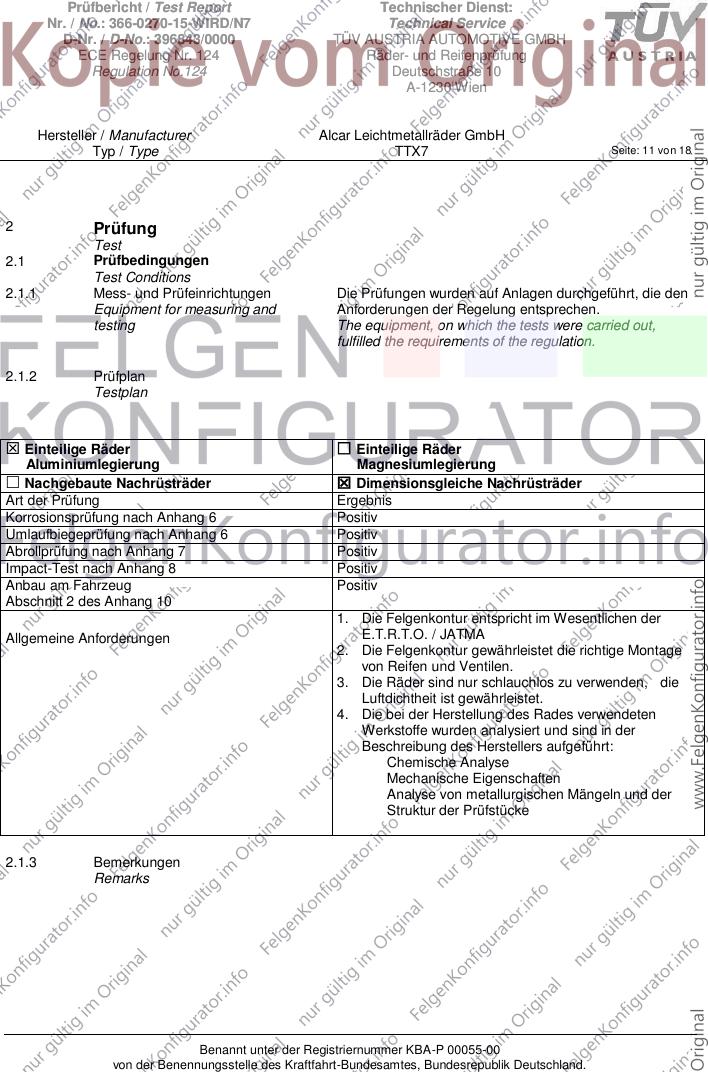

2 Prüfung
Test
2.1 Prüfbedingungen
Test Conditions
2.1.1 Mess- und Prüfeinrichtungen Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and Anforderungen der Regelung entsprechen.
testing The equipment, on which the tests were carried out,
fulfilled the requirements of the regulation.
2.1.2 Prüfplan
Testplan
Einteilige Räder Einteilige Räder
Aluminiumlegierung Magnesiumlegierung
Nachgebaute Nachrüsträder Dimensionsgleiche Nachrüsträder
Art der Prüfung Ergebnis
Korrosionsprüfung nach Anhang 6 Positiv
Umlaufbiegeprüfung nach Anhang 6 Positiv
Abrollprüfung nach Anhang 7 Positiv
Impact-Test nach Anhang 8 Positiv
Anbau am Fahrzeug Positiv
Abschnitt 2 des Anhang 10
1. Die Felgenkontur entspricht im Wesentlichen der
Allgemeine Anforderungen E.T.R.T.O. / JATMA
2. Die Felgenkontur gewährleistet die richtige Montage
von Reifen und Ventilen.
3. Die Räder sind nur schlauchlos zu verwenden, die
Luftdichtheit ist gewährleistet.
4. Die bei der Herstellung des Rades verwendeten
Werkstoffe wurden analysiert und sind in der
Beschreibung des Herstellers aufgeführt:
Chemische Analyse
Mechanische Eigenschaften
Analyse von metallurgischen Mängeln und der
Struktur der Prüfstücke
2.1.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 12 von 18

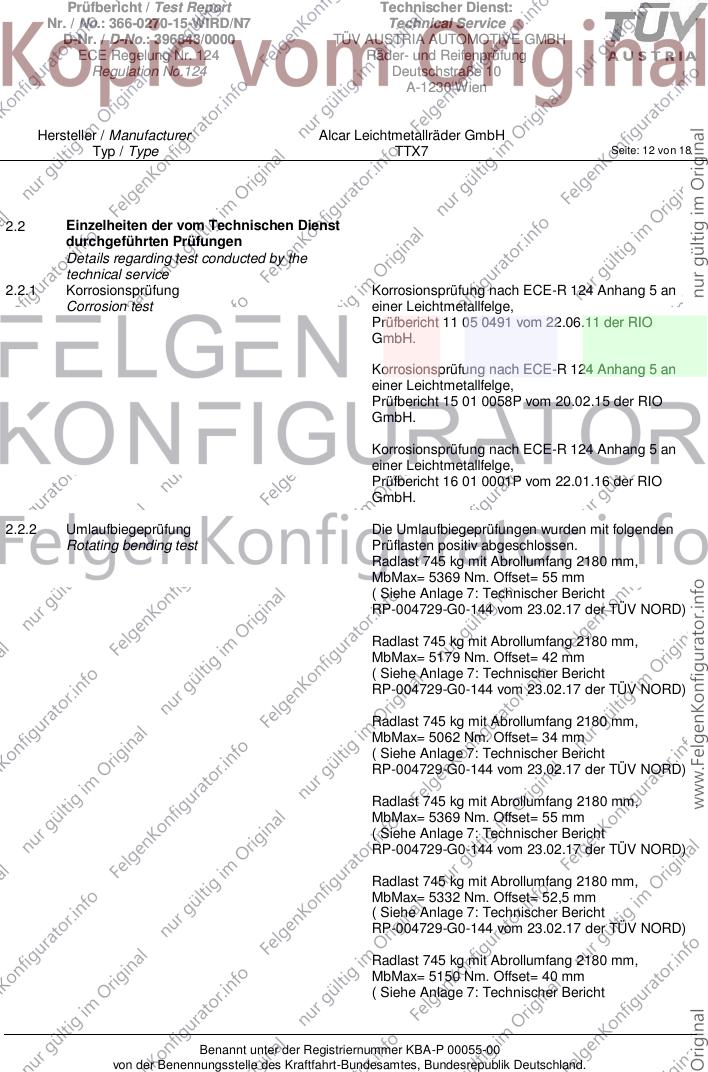

2.2 Einzelheiten der vom Technischen Dienst
durchgeführten Prüfungen
Details regarding test conducted by the
technical service
2.2.1 Korrosionsprüfung Korrosionsprüfung nach ECE-R 124 Anhang 5 an
Corrosion test einer Leichtmetallfelge,
Prüfbericht 11 05 0491 vom 22.06.11 der RIO
GmbH.
Korrosionsprüfung nach ECE-R 124 Anhang 5 an
einer Leichtmetallfelge,
Prüfbericht 15 01 0058P vom 20.02.15 der RIO
GmbH.
Korrosionsprüfung nach ECE-R 124 Anhang 5 an
einer Leichtmetallfelge,
Prüfbericht 16 01 0001P vom 22.01.16 der RIO
GmbH.
2.2.2 Umlaufbiegeprüfung Die Umlaufbiegeprüfungen wurden mit folgenden
Rotating bending test Prüflasten positiv abgeschlossen.
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5369 Nm. Offset= 55 mm
( Siehe Anlage 7: Technischer Bericht

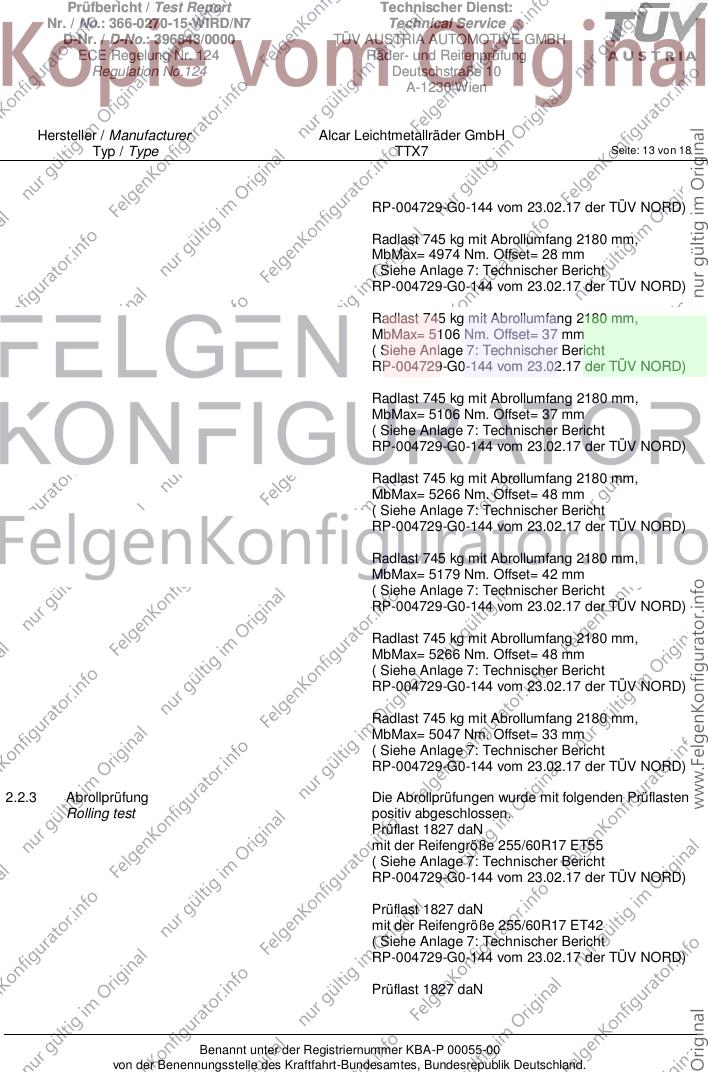

RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5179 Nm. Offset= 42 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5062 Nm. Offset= 34 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5369 Nm. Offset= 55 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5332 Nm. Offset= 52,5 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5150 Nm. Offset= 40 mm
( Siehe Anlage 7: Technischer Bericht
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 13 von 18
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 4974 Nm. Offset= 28 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5106 Nm. Offset= 37 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5106 Nm. Offset= 37 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5266 Nm. Offset= 48 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5179 Nm. Offset= 42 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5266 Nm. Offset= 48 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 745 kg mit Abrollumfang 2180 mm,
MbMax= 5047 Nm. Offset= 33 mm
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
2.2.3 Abrollprüfung Die Abrollprüfungen wurde mit folgenden Prüflasten
Rolling test positiv abgeschlossen.
Prüflast 1827 daN
mit der Reifengröße 255/60R17 ET55
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Prüflast 1827 daN
mit der Reifengröße 255/60R17 ET42
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Prüflast 1827 daN
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 14 von 18
mit der Reifengröße 255/60R17 ET37
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
2.2.4 Impact-Test Die Impacttests wurden mit folgenden Prüflasten
Impact test positiv abgeschlossen.
Radlast 627 kg
mit der Reifengröße 195/40R17 ET42
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET55
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET42
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET28
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET52
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
Radlast 627 kg
mit der Reifengröße 195/40R17 ET48
( Siehe Anlage 7: Technischer Bericht
RP-004729-G0-144 vom 23.02.17 der TÜV NORD)
2.2.5 Wechseltorsionstest Nicht erforderlich
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation: Wenn die Auflagen und Hinweise in den Anlagen
(Anhang 10 Punkt "2 Zusätzliche erfüllt sind, haben die Räder ausreichenden Abstand
Vorschriften") von Brems- und Fahrwerksteilen, dies wurde durch
Vehicle fitment checks and documentation Einbinden der Bremskonturen in die Radzeichnung
(Appending 10, Paragraph "2. Additional überprüft. Die Freigängigkeit der Reifen ist bei den
Requirements") im Straßenverkehr üblichen Bedingungen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 15 von 18

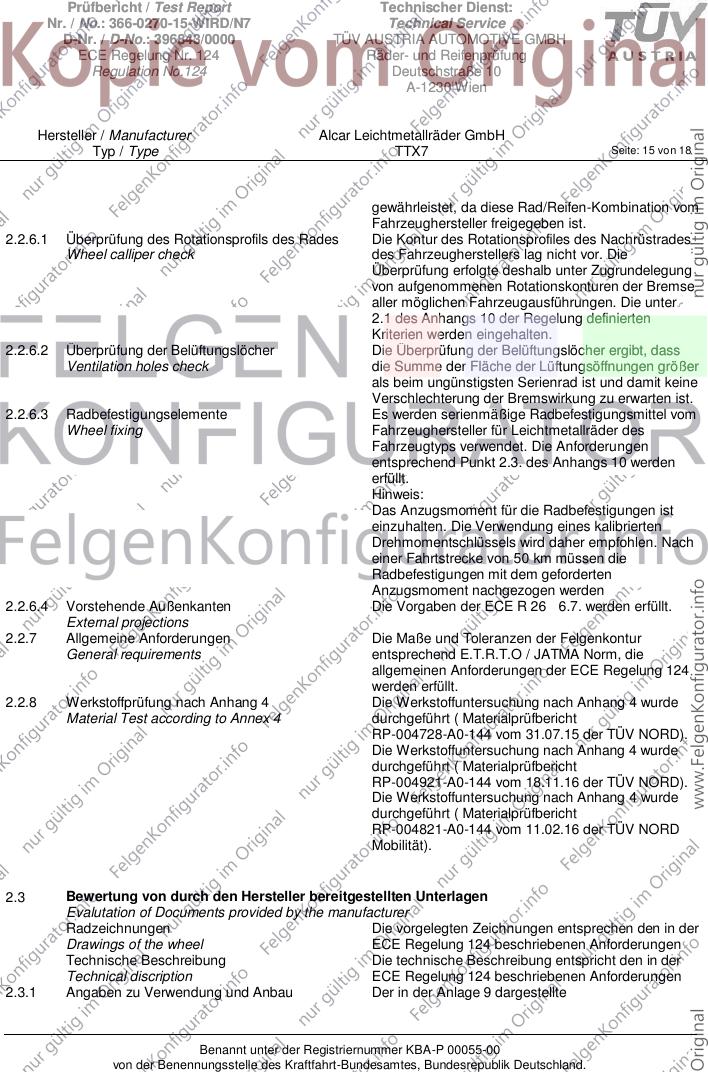

gewährleistet, da diese Rad/Reifen-Kombination vom
Fahrzeughersteller freigegeben ist.
2.2.6.1 Überprüfung des Rotationsprofils des Rades Die Kontur des Rotationsprofiles des Nachrüstrades
Wheel calliper check des Fahrzeugherstellers lag nicht vor. Die
Überprüfung erfolgte deshalb unter Zugrundelegung
von aufgenommenen Rotationskonturen der Bremse
aller möglichen Fahrzeugausführungen. Die unter
2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher Die Überprüfung der Belüftungslöcher ergibt, dass
Ventilation holes check die Summe der Fläche der Lüftungsöffnungen größer
als beim ungünstigsten Serienrad ist und damit keine
Verschlechterung der Bremswirkung zu erwarten ist.
2.2.6.3 Radbefestigungselemente Es werden serienmäßige Radbefestigungsmittel vom
Wheel fixing Fahrzeughersteller für Leichtmetallräder des
Fahrzeugtyps verwendet. Die Anforderungen
entsprechend Punkt 2.3. des Anhangs 10 werden
erfüllt.
Hinweis:
Das Anzugsmoment für die Radbefestigungen ist
einzuhalten. Die Verwendung eines kalibrierten
Drehmomentschlüssels wird daher empfohlen. Nach
einer Fahrtstrecke von 50 km müssen die
Radbefestigungen mit dem geforderten
Anzugsmoment nachgezogen werden
2.2.6.4 Vorstehende Außenkanten Die Vorgaben der ECE R 26 6.7. werden erfüllt.
External projections
2.2.7 Allgemeine Anforderungen Die Maße und Toleranzen der Felgenkontur
General requirements entsprechend E.T.R.T.O / JATMA Norm, die
allgemeinen Anforderungen der ECE Regelung 124
werden erfüllt.
2.2.8 Werkstoffprüfung nach Anhang 4 Die Werkstoffuntersuchung nach Anhang 4 wurde
Material Test according to Annex 4 durchgeführt ( Materialprüfbericht
RP-004728-A0-144 vom 31.07.15 der TÜV NORD).
Die Werkstoffuntersuchung nach Anhang 4 wurde
durchgeführt ( Materialprüfbericht
RP-004921-A0-144 vom 18.11.16 der TÜV NORD).
Die Werkstoffuntersuchung nach Anhang 4 wurde
durchgeführt ( Materialprüfbericht
RP-004821-A0-144 vom 11.02.16 der TÜV NORD
Mobilität).
2.3 Bewertung von durch den Hersteller bereitgestellten Unterlagen
Evalutation of Documents provided by the manufacturer
Radzeichnungen Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen
Technische Beschreibung Die technische Beschreibung entspricht den in der
Technical discription ECE Regelung 124 beschriebenen Anforderungen
2.3.1 Angaben zu Verwendung und Anbau Der in der Anlage 9 dargestellte
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 16 von 18

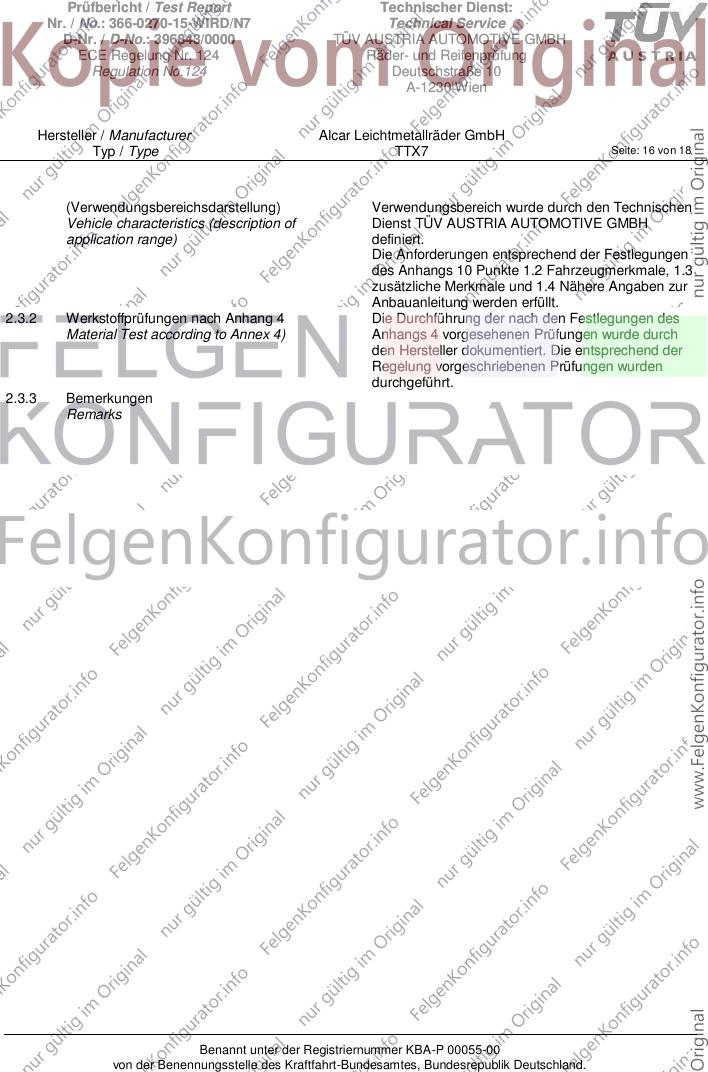

(Verwendungsbereichsdarstellung) Verwendungsbereich wurde durch den Technischen
Vehicle characteristics (description of Dienst TÜV AUSTRIA AUTOMOTIVE GMBH
application range) definiert.
Die Anforderungen entsprechend der Festlegungen
des Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4) Anhangs 4 vorgesehenen Prüfungen wurde durch
den Hersteller dokumentiert. Die entsprechend der
Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 17 von 18

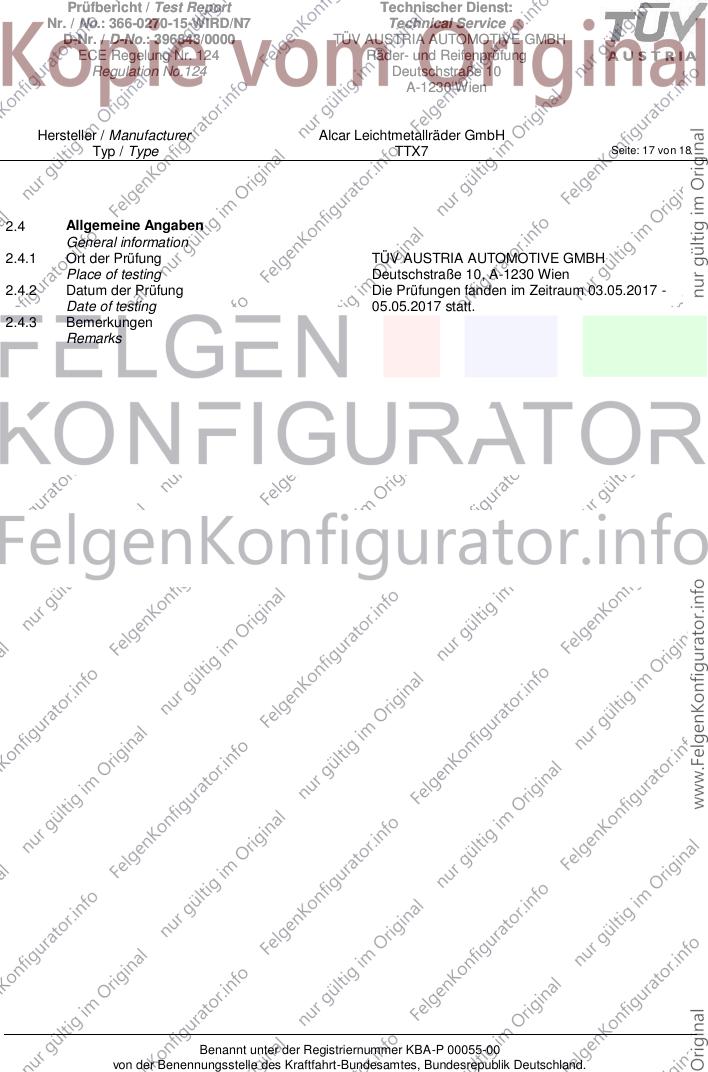

2.4 Allgemeine Angaben
General information
2.4.1 Ort der Prüfung TÜV AUSTRIA AUTOMOTIVE GMBH
Place of testing Deutschstraße 10, A-1230 Wien
2.4.2 Datum der Prüfung Die Prüfungen fanden im Zeitraum 03.05.2017 -
Date of testing 05.05.2017 statt.
2.4.3 Bemerkungen
Remarks
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 396843/0000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 18 von 18

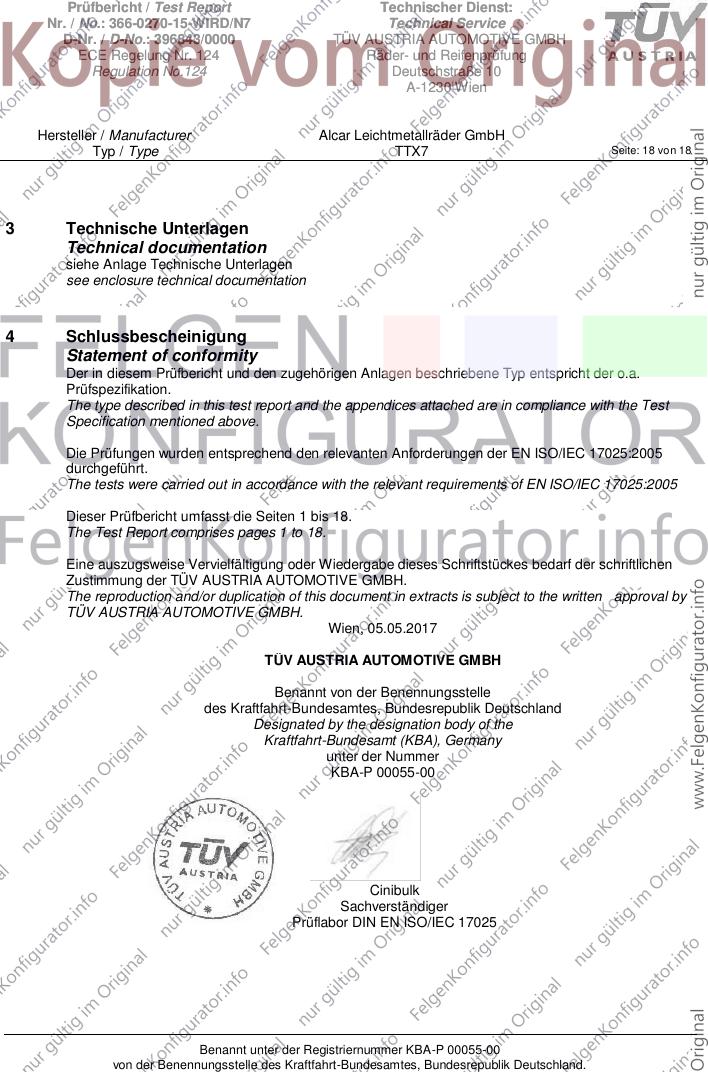

3 Technische Unterlagen
Technical documentation
siehe Anlage Technische Unterlagen
see enclosure technical documentation
4 Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the Test
Specification mentioned above.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005
durchgeführt.
The tests were carried out in accordance with the relevant requirements of EN ISO/IEC 17025:2005
Dieser Prüfbericht umfasst die Seiten 1 bis 18.
The Test Report comprises pages 1 to 18.
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
The reproduction and/or duplication of this document in extracts is subject to the written approval by
TÜV AUSTRIA AUTOMOTIVE GMBH.
Wien, 05.05.2017
TÜV AUSTRIA AUTOMOTIVE GMBH
Benannt von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Designated by the designation body of the
Kraftfahrt-Bundesamt (KBA), Germany
unter der Nummer
KBA-P 00055-00
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 1 / Appendix 1 Technischer Dienst:
Nr. / No.: 366-0270-15-WIRD/N7 Technical Service
D-Nr. / D-No.: 354166/3000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer Alcar Leichtmetallräder GmbH
Typ / Type TTX7 Seite: 1 von 1
Liste der Änderungen
List of modifications
Einzelheiten zum Antrag vom Datum 05.05.2017
More details for application of Date
Es wird berichtigt
Correction of
Es wird geändert
Modification of
Erweiterung des Verwendngsbereiches
Es wird hinzugefügt
Addition of
Es entfällt
Deletion of
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
