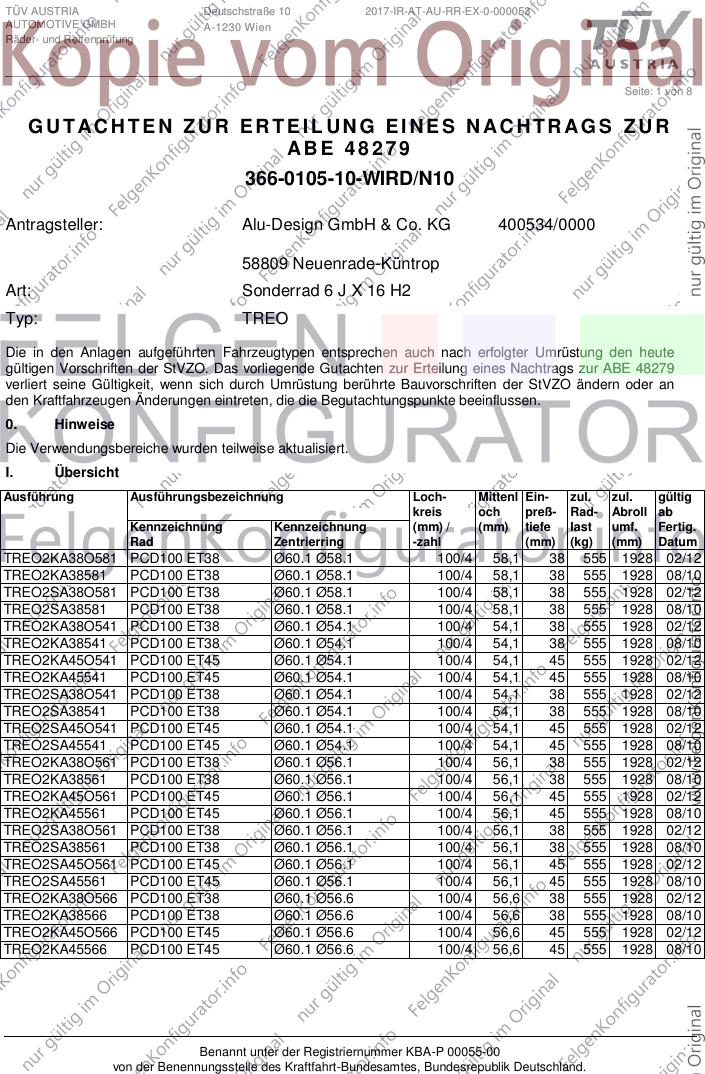

TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000053
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 8
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 48 279
366-0105-10-WIRD/N10
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 6 J X 16 H2
Typ: TREO
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 48279
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TREO2KA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 555 1928 02/12
TREO2KA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 555 1928 08/10
TREO2SA38O581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 555 1928 02/12
TREO2SA38581 PCD100 ET38 Ø60.1 Ø58.1 100/4 58,1 38 555 1928 08/10
TREO2KA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 555 1928 02/12
TREO2KA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 555 1928 08/10
TREO2KA45O541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 555 1928 02/12
TREO2KA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 555 1928 08/10
TREO2SA38O541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 555 1928 02/12
TREO2SA38541 PCD100 ET38 Ø60.1 Ø54.1 100/4 54,1 38 555 1928 08/10
TREO2SA45O541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 555 1928 02/12
TREO2SA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 555 1928 08/10
TREO2KA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 555 1928 02/12
TREO2KA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 555 1928 08/10
TREO2KA45O561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 555 1928 02/12
TREO2KA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 555 1928 08/10
TREO2SA38O561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 555 1928 02/12
TREO2SA38561 PCD100 ET38 Ø60.1 Ø56.1 100/4 56,1 38 555 1928 08/10
TREO2SA45O561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 555 1928 02/12
TREO2SA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 555 1928 08/10
TREO2KA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 555 1928 02/12
TREO2KA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 555 1928 08/10
TREO2KA45O566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 555 1928 02/12
TREO2KA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 555 1928 08/10
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 2 von 8

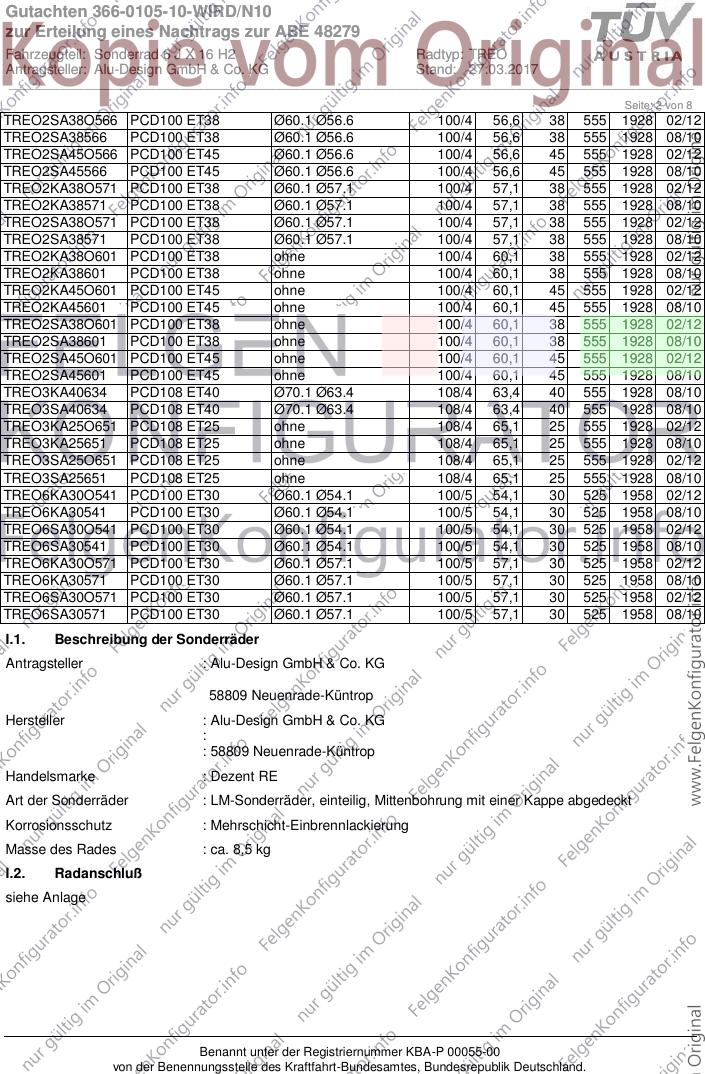

TREO2SA38O566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 555 1928 02/12
TREO2SA38566 PCD100 ET38 Ø60.1 Ø56.6 100/4 56,6 38 555 1928 08/10
TREO2SA45O566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 555 1928 02/12
TREO2SA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 555 1928 08/10
TREO2KA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 555 1928 02/12
TREO2KA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 555 1928 08/10
TREO2SA38O571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 555 1928 02/12
TREO2SA38571 PCD100 ET38 Ø60.1 Ø57.1 100/4 57,1 38 555 1928 08/10
TREO2KA38O601 PCD100 ET38 ohne 100/4 60,1 38 555 1928 02/12
TREO2KA38601 PCD100 ET38 ohne 100/4 60,1 38 555 1928 08/10
TREO2KA45O601 PCD100 ET45 ohne 100/4 60,1 45 555 1928 02/12
TREO2KA45601 PCD100 ET45 ohne 100/4 60,1 45 555 1928 08/10
TREO2SA38O601 PCD100 ET38 ohne 100/4 60,1 38 555 1928 02/12
TREO2SA38601 PCD100 ET38 ohne 100/4 60,1 38 555 1928 08/10
TREO2SA45O601 PCD100 ET45 ohne 100/4 60,1 45 555 1928 02/12
TREO2SA45601 PCD100 ET45 ohne 100/4 60,1 45 555 1928 08/10
TREO3KA40634 PCD108 ET40 Ø70.1 Ø63.4 108/4 63,4 40 555 1928 08/10
TREO3SA40634 PCD108 ET40 Ø70.1 Ø63.4 108/4 63,4 40 555 1928 08/10
TREO3KA25O651 PCD108 ET25 ohne 108/4 65,1 25 555 1928 02/12
TREO3KA25651 PCD108 ET25 ohne 108/4 65,1 25 555 1928 08/10
TREO3SA25O651 PCD108 ET25 ohne 108/4 65,1 25 555 1928 02/12
TREO3SA25651 PCD108 ET25 ohne 108/4 65,1 25 555 1928 08/10
TREO6KA30O541 PCD100 ET30 Ø60.1 Ø54.1 100/5 54,1 30 525 1958 02/12
TREO6KA30541 PCD100 ET30 Ø60.1 Ø54.1 100/5 54,1 30 525 1958 08/10
TREO6SA30O541 PCD100 ET30 Ø60.1 Ø54.1 100/5 54,1 30 525 1958 02/12
TREO6SA30541 PCD100 ET30 Ø60.1 Ø54.1 100/5 54,1 30 525 1958 08/10
TREO6KA30O571 PCD100 ET30 Ø60.1 Ø57.1 100/5 57,1 30 525 1958 02/12
TREO6KA30571 PCD100 ET30 Ø60.1 Ø57.1 100/5 57,1 30 525 1958 08/10
TREO6SA30O571 PCD100 ET30 Ø60.1 Ø57.1 100/5 57,1 30 525 1958 02/12
TREO6SA30571 PCD100 ET30 Ø60.1 Ø57.1 100/5 57,1 30 525 1958 08/10
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Handelsmarke : Dezent RE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,5 kg
I.2. Radanschluß
siehe Anlage
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 3 von 8

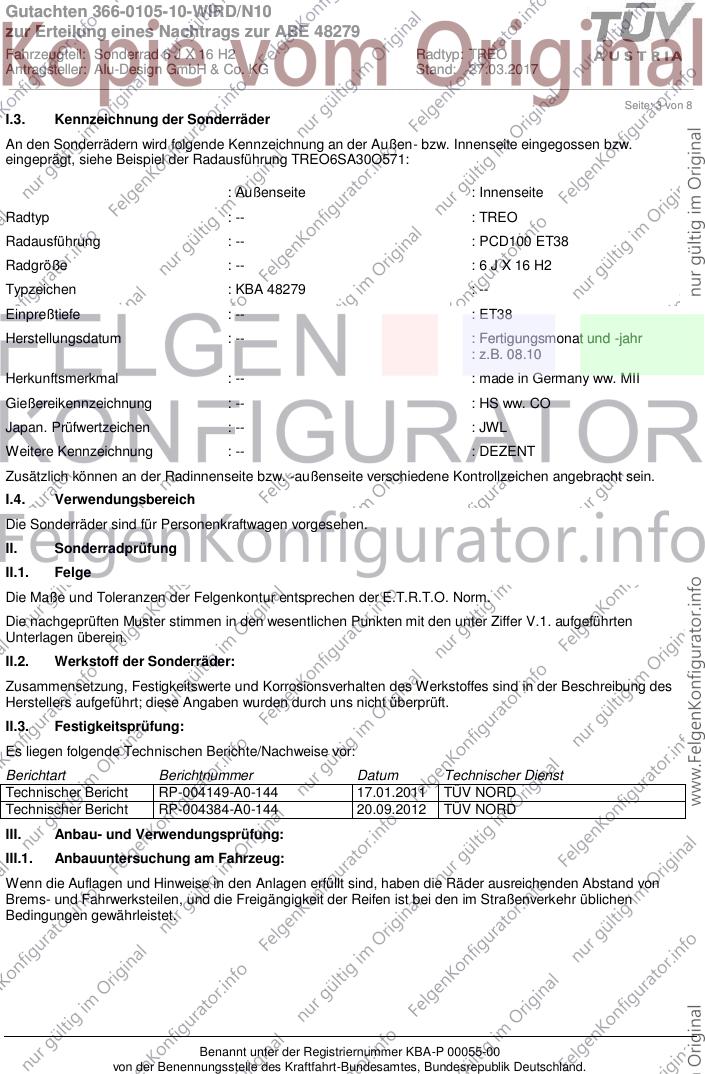

I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TREO6SA30O571:
: Außenseite : Innenseite
Radtyp : -- : TREO
Radausführung : -- : PCD100 ET38
Radgröße : -- : 6 J X 16 H2
Typzeichen : KBA 48279 : --
Einpreßtiefe : -- : ET38
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 08.10
Herkunftsmerkmal : -- : made in Germany ww. MII
Gießereikennzeichnung : -- : HS ww. CO
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004149-A0-144 17.01.2011 TÜV NORD
Technischer Bericht RP-004384-A0-144 20.09.2012 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 4 von 8

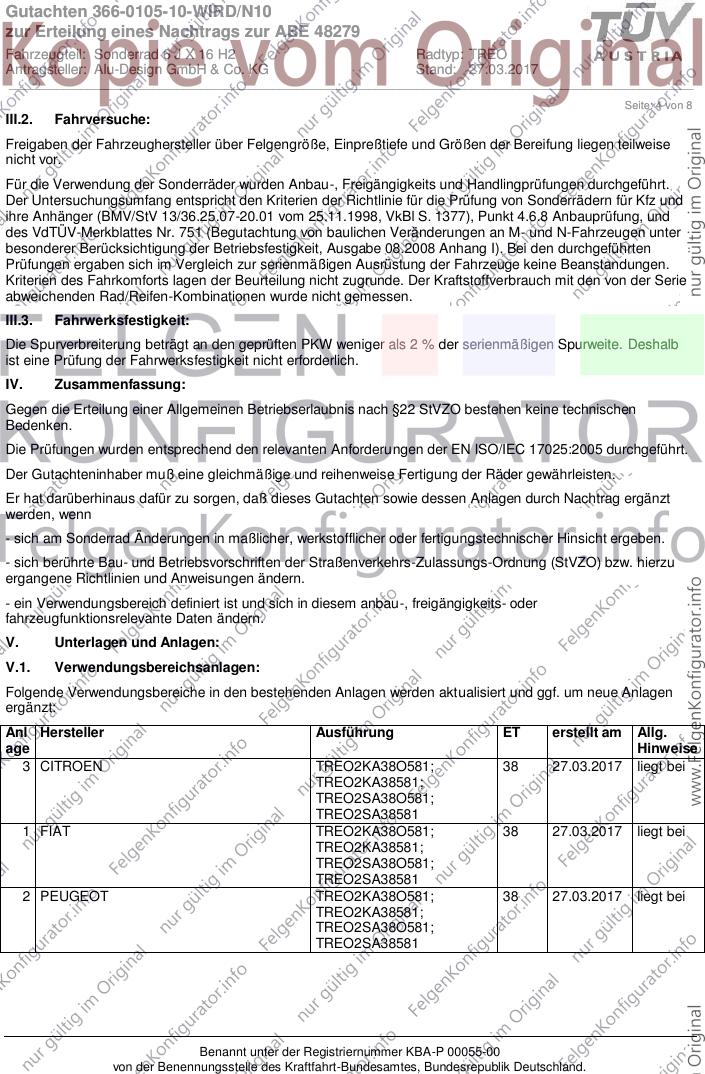

III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 CITROEN TREO2KA38O581; 38 27.03.2017 liegt bei
TREO2KA38581;
TREO2SA38O581;
TREO2SA38581
1 FIAT TREO2KA38O581; 38 27.03.2017 liegt bei
TREO2KA38581;
TREO2SA38O581;
TREO2SA38581
2 PEUGEOT TREO2KA38O581; 38 27.03.2017 liegt bei
TREO2KA38581;
TREO2SA38O581;
TREO2SA38581
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 5 von 8

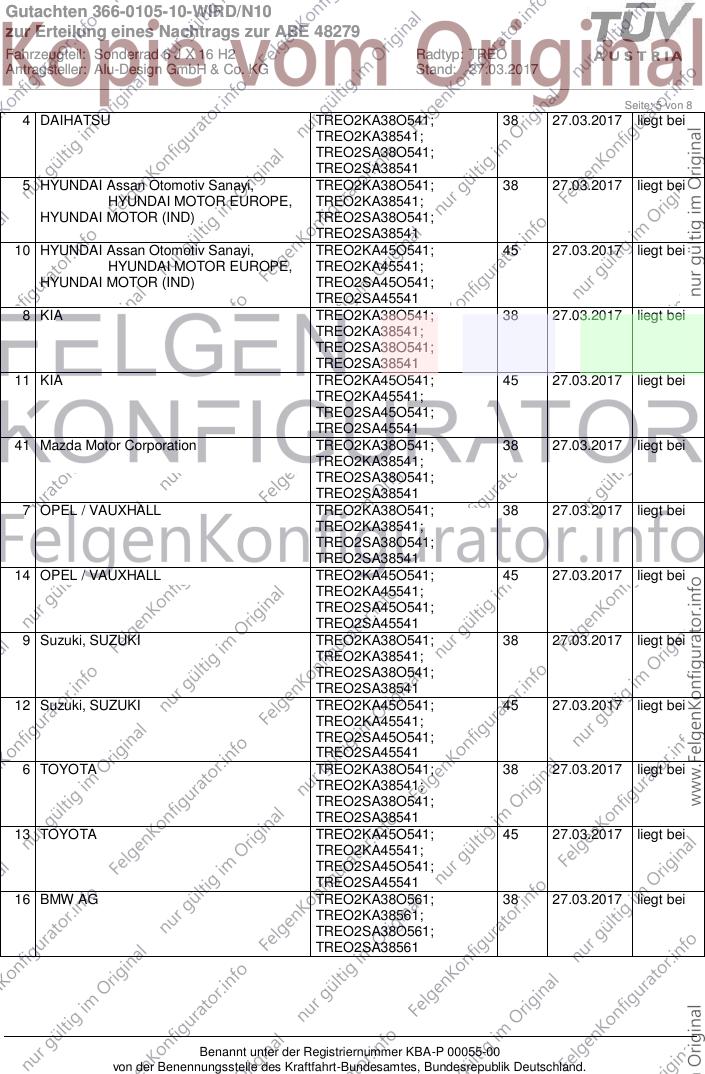

4 DAIHATSU TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
5 HYUNDAI Assan Otomotiv Sanayi, TREO2KA38O541; 38 27.03.2017 liegt bei
HYUNDAI MOTOR EUROPE, TREO2KA38541;
HYUNDAI MOTOR (IND) TREO2SA38O541;
TREO2SA38541
10 HYUNDAI Assan Otomotiv Sanayi, TREO2KA45O541; 45 27.03.2017 liegt bei
HYUNDAI MOTOR EUROPE, TREO2KA45541;
HYUNDAI MOTOR (IND) TREO2SA45O541;
TREO2SA45541
8 KIA TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
11 KIA TREO2KA45O541; 45 27.03.2017 liegt bei
TREO2KA45541;
TREO2SA45O541;
TREO2SA45541
41 Mazda Motor Corporation TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
7 OPEL / VAUXHALL TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
14 OPEL / VAUXHALL TREO2KA45O541; 45 27.03.2017 liegt bei
TREO2KA45541;
TREO2SA45O541;
TREO2SA45541
9 Suzuki, SUZUKI TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
12 Suzuki, SUZUKI TREO2KA45O541; 45 27.03.2017 liegt bei
TREO2KA45541;
TREO2SA45O541;
TREO2SA45541
6 TOYOTA TREO2KA38O541; 38 27.03.2017 liegt bei
TREO2KA38541;
TREO2SA38O541;
TREO2SA38541
13 TOYOTA TREO2KA45O541; 45 27.03.2017 liegt bei
TREO2KA45541;
TREO2SA45O541;
TREO2SA45541
16 BMW AG TREO2KA38O561; 38 27.03.2017 liegt bei
TREO2KA38561;

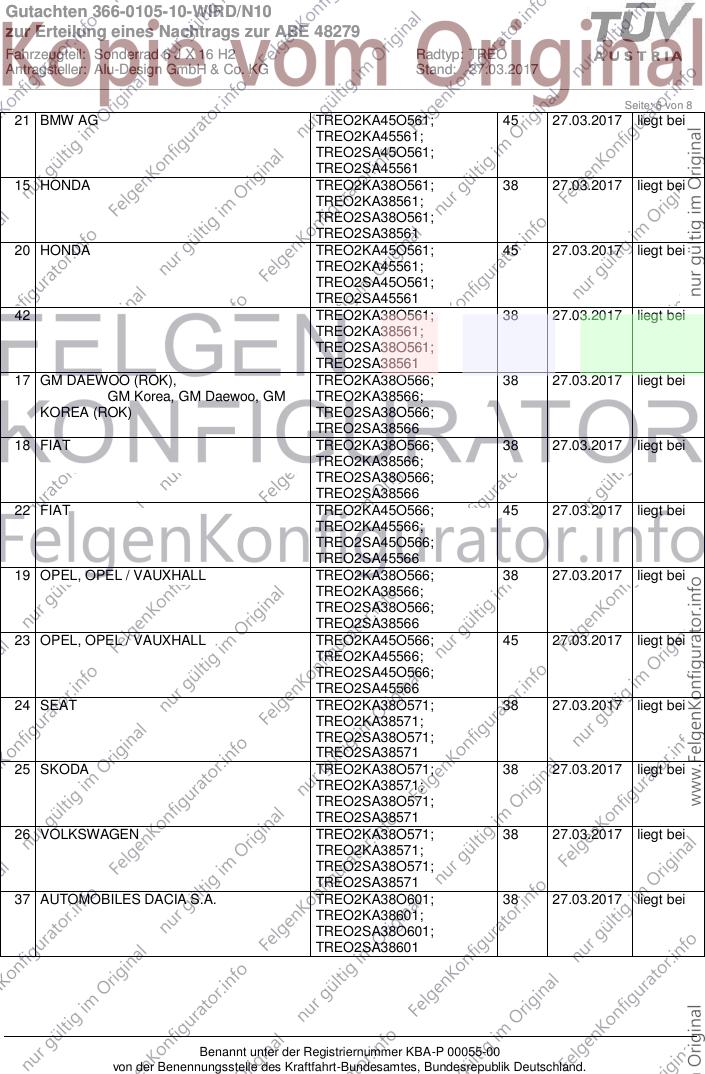

TREO2SA38O561;
TREO2SA38561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 6 von 8
21 BMW AG TREO2KA45O561; 45 27.03.2017 liegt bei
TREO2KA45561;
TREO2SA45O561;
TREO2SA45561
15 HONDA TREO2KA38O561; 38 27.03.2017 liegt bei
TREO2KA38561;
TREO2SA38O561;
TREO2SA38561
20 HONDA TREO2KA45O561; 45 27.03.2017 liegt bei
TREO2KA45561;
TREO2SA45O561;
TREO2SA45561
42 TREO2KA38O561; 38 27.03.2017 liegt bei
TREO2KA38561;
TREO2SA38O561;
TREO2SA38561
17 GM DAEWOO (ROK), TREO2KA38O566; 38 27.03.2017 liegt bei
GM Korea, GM Daewoo, GM TREO2KA38566;
KOREA (ROK) TREO2SA38O566;
TREO2SA38566
18 FIAT TREO2KA38O566; 38 27.03.2017 liegt bei
TREO2KA38566;
TREO2SA38O566;
TREO2SA38566
22 FIAT TREO2KA45O566; 45 27.03.2017 liegt bei
TREO2KA45566;
TREO2SA45O566;
TREO2SA45566
19 OPEL, OPEL / VAUXHALL TREO2KA38O566; 38 27.03.2017 liegt bei
TREO2KA38566;
TREO2SA38O566;
TREO2SA38566
23 OPEL, OPEL / VAUXHALL TREO2KA45O566; 45 27.03.2017 liegt bei
TREO2KA45566;
TREO2SA45O566;
TREO2SA45566
24 SEAT TREO2KA38O571; 38 27.03.2017 liegt bei
TREO2KA38571;
TREO2SA38O571;
TREO2SA38571
25 SKODA TREO2KA38O571; 38 27.03.2017 liegt bei
TREO2KA38571;
TREO2SA38O571;
TREO2SA38571
26 VOLKSWAGEN TREO2KA38O571; 38 27.03.2017 liegt bei
TREO2KA38571;
TREO2SA38O571;
TREO2SA38571
37 AUTOMOBILES DACIA S.A. TREO2KA38O601; 38 27.03.2017 liegt bei
TREO2KA38601;
TREO2SA38O601;
TREO2SA38601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 7 von 8

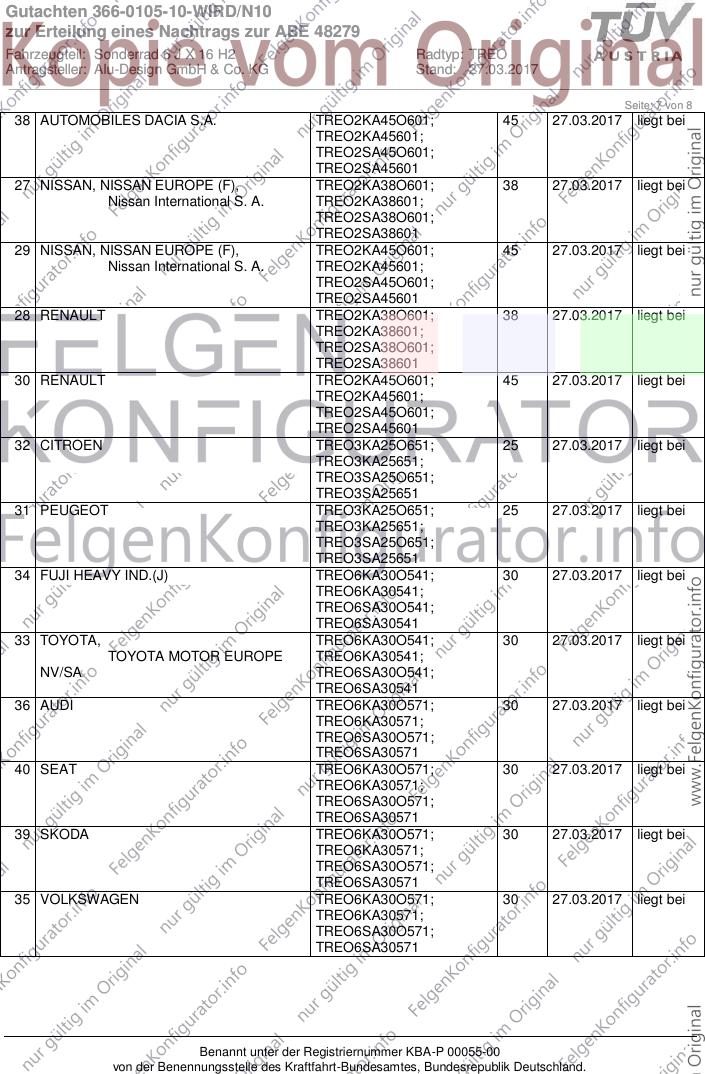

38 AUTOMOBILES DACIA S.A. TREO2KA45O601; 45 27.03.2017 liegt bei
TREO2KA45601;
TREO2SA45O601;
TREO2SA45601
27 NISSAN, NISSAN EUROPE (F), TREO2KA38O601; 38 27.03.2017 liegt bei
Nissan International S. A. TREO2KA38601;
TREO2SA38O601;
TREO2SA38601
29 NISSAN, NISSAN EUROPE (F), TREO2KA45O601; 45 27.03.2017 liegt bei
Nissan International S. A. TREO2KA45601;
TREO2SA45O601;
TREO2SA45601
28 RENAULT TREO2KA38O601; 38 27.03.2017 liegt bei
TREO2KA38601;
TREO2SA38O601;
TREO2SA38601
30 RENAULT TREO2KA45O601; 45 27.03.2017 liegt bei
TREO2KA45601;
TREO2SA45O601;
TREO2SA45601
32 CITROEN TREO3KA25O651; 25 27.03.2017 liegt bei
TREO3KA25651;
TREO3SA25O651;
TREO3SA25651
31 PEUGEOT TREO3KA25O651; 25 27.03.2017 liegt bei
TREO3KA25651;
TREO3SA25O651;
TREO3SA25651
34 FUJI HEAVY IND.(J) TREO6KA30O541; 30 27.03.2017 liegt bei
TREO6KA30541;
TREO6SA30O541;
TREO6SA30541
33 TOYOTA, TREO6KA30O541; 30 27.03.2017 liegt bei
TOYOTA MOTOR EUROPE TREO6KA30541;
NV/SA TREO6SA30O541;
TREO6SA30541
36 AUDI TREO6KA30O571; 30 27.03.2017 liegt bei
TREO6KA30571;
TREO6SA30O571;
TREO6SA30571
40 SEAT TREO6KA30O571; 30 27.03.2017 liegt bei
TREO6KA30571;
TREO6SA30O571;
TREO6SA30571
39 SKODA TREO6KA30O571; 30 27.03.2017 liegt bei
TREO6KA30571;
TREO6SA30O571;
TREO6SA30571
35 VOLKSWAGEN TREO6KA30O571; 30 27.03.2017 liegt bei
TREO6KA30571;
TREO6SA30O571;
TREO6SA30571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0105-10-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 48279
Fahrzeugteil: Sonderrad 6 J X 16 H2 Radtyp: TREO
Antragsteller: Alu-Design GmbH & Co. KG Stand: 27.03.2017
__________________________________________________________________________________________________________________
Seite: 8 von 8
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 27.03.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
