TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000934
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 4
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 49 211
366-0227-12-WIRD/N8
Antragsteller: Alu-Design GmbH & Co. KG 400534/0000
58809 Neuenrade-Küntrop
Art: Sonderrad 7 1/2 J X 18 H2
Typ: TREF
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 49211
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TREF8KA51571 PCD112 ET51 ohne 112/5 57,1 51 653 2254 03/13
TREF8SA51571 PCD112 ET51 ohne 112/5 57,1 51 653 2254 03/13
TREF0KA50561 PCD114.3 ET50 Ø71.6 Ø56.1 114,3/5 56,1 50 653 2254 03/13
TREF0SA50561 PCD114.3 ET50 Ø71.6 Ø56.1 114,3/5 56,1 50 653 2254 03/13
TREF0KA50601 PCD114.3 ET50 Ø71.6 Ø60.1 114,3/5 60,1 50 653 2254 03/13
TREF0SA50601 PCD114.3 ET50 Ø71.6 Ø60.1 114,3/5 60,1 50 653 2254 03/13
TREF0KA50641 PCD114.3 ET50 Ø71.6 Ø64.1 114,3/5 64,1 50 653 2254 03/13
TREF0SA50641 PCD114.3 ET50 Ø71.6 Ø64.1 114,3/5 64,1 50 653 2254 03/13
TREF0KA50661 PCD114.3 ET50 Ø71.6 Ø66.1 114,3/5 66,1 50 653 2254 03/13
TREF0SA50661 PCD114.3 ET50 Ø71.6 Ø66.1 114,3/5 66,1 50 653 2254 03/13
TREF0KA50666 PCD114.3 ET50 Ø71.6 Ø66.6 114,3/5 66,6 50 653 2254 03/13
TREF0SA50666 PCD114.3 ET50 Ø71.6 Ø66.6 114,3/5 66,6 50 653 2254 03/13
TREF0KA50671 PCD114.3 ET50 Ø71.6 Ø67.1 114,3/5 67,1 50 653 2254 03/13
TREF0SA50671 PCD114.3 ET50 Ø71.6 Ø67.1 114,3/5 67,1 50 653 2254 03/13
TREF9KA45726 PCD120 ET45 ohne 120/5 72,6 45 653 2254 03/13
TREF9SA45726 PCD120 ET45 ohne 120/5 72,6 45 653 2254 03/13
I.1. Beschreibung der Sonderräder
Antragsteller : Alu-Design GmbH & Co. KG
58809 Neuenrade-Küntrop
Hersteller : Alu-Design GmbH & Co. KG
:
: 58809 Neuenrade-Küntrop
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49211
Fahrzeugteil: Sonderrad 7 1/2 J X 18 H2 Radtyp: TREF
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 4
Handelsmarke : Dezent RE
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TREF8SA51571:
: Außenseite : Innenseite
Radtyp : -- : TREF
Radausführung : -- : PCD120 ET45
Radgröße : -- : 7 1/2 J X 18 H2
Typzeichen : KBA 49211 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 03.13
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004474-A0-144 04.03.2013 TÜV NORD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49211
Fahrzeugteil: Sonderrad 7 1/2 J X 18 H2 Radtyp: TREF
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2017
__________________________________________________________________________________________________________________

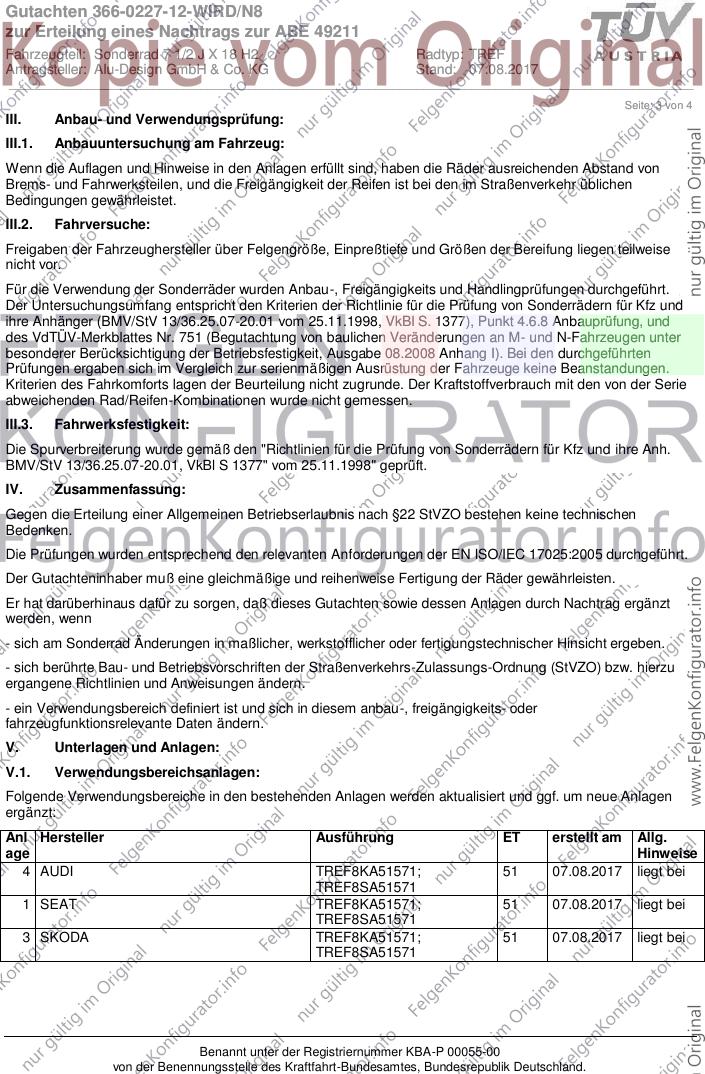

Seite: 3 von 4
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
4 AUDI TREF8KA51571; 51 07.08.2017 liegt bei
TREF8SA51571
1 SEAT TREF8KA51571; 51 07.08.2017 liegt bei
TREF8SA51571
3 SKODA TREF8KA51571; 51 07.08.2017 liegt bei
TREF8SA51571
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-12-WIRD/N8
zur Erteilung eines Nachtrags zur ABE 49211
Fahrzeugteil: Sonderrad 7 1/2 J X 18 H2 Radtyp: TREF
Antragsteller: Alu-Design GmbH & Co. KG Stand: 07.08.2017
__________________________________________________________________________________________________________________

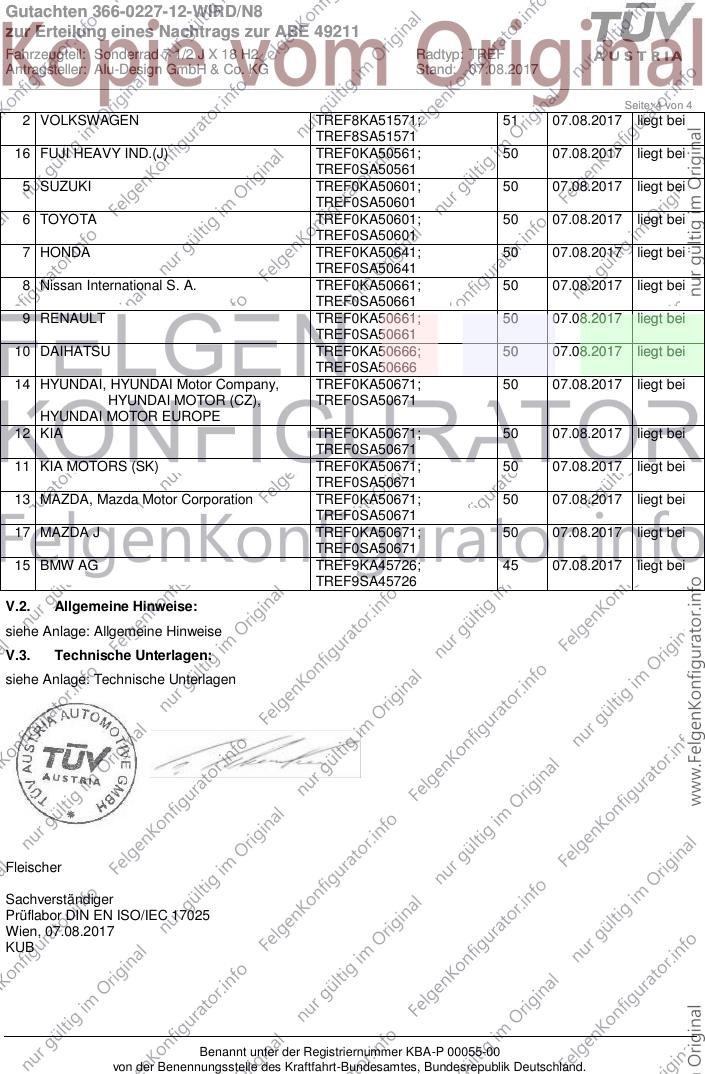

Seite: 4 von 4
2 VOLKSWAGEN TREF8KA51571; 51 07.08.2017 liegt bei
TREF8SA51571
16 FUJI HEAVY IND.(J) TREF0KA50561; 50 07.08.2017 liegt bei
TREF0SA50561
5 SUZUKI TREF0KA50601; 50 07.08.2017 liegt bei
TREF0SA50601
6 TOYOTA TREF0KA50601; 50 07.08.2017 liegt bei
TREF0SA50601
7 HONDA TREF0KA50641; 50 07.08.2017 liegt bei
TREF0SA50641
8 Nissan International S. A. TREF0KA50661; 50 07.08.2017 liegt bei
TREF0SA50661
9 RENAULT TREF0KA50661; 50 07.08.2017 liegt bei
TREF0SA50661
10 DAIHATSU TREF0KA50666; 50 07.08.2017 liegt bei
TREF0SA50666
14 HYUNDAI, HYUNDAI Motor Company, TREF0KA50671; 50 07.08.2017 liegt bei
HYUNDAI MOTOR (CZ), TREF0SA50671
HYUNDAI MOTOR EUROPE
12 KIA TREF0KA50671; 50 07.08.2017 liegt bei
TREF0SA50671
11 KIA MOTORS (SK) TREF0KA50671; 50 07.08.2017 liegt bei
TREF0SA50671
13 MAZDA, Mazda Motor Corporation TREF0KA50671; 50 07.08.2017 liegt bei
TREF0SA50671
17 MAZDA J TREF0KA50671; 50 07.08.2017 liegt bei
TREF0SA50671
15 BMW AG TREF9KA45726; 45 07.08.2017 liegt bei
TREF9SA45726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Fleischer
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 07.08.2017
KUB
