TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-000049
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 7
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 835
366-0384-15-WIRD/N1
Antragsteller: Alcar Leichtmetallräder GmbH 396843/0000
53721 Siegburg
Art: Sonderrad 5 1/2 J X 15 H2
Typ: TTXJ
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50835
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
TTXJ2GA35541 PCD100 ET35 Ø60.1 Ø54.1 100/4 54,1 35 588 1973 03/16
TTXJ2GA36E541 PCD100 ET36 ohne 100/4 54,1 36 588 1973 03/16
TTXJ2GA40E541 PCD100 ET40 ohne 100/4 54,1 40 588 1973 03/16
TTXJ2GA40541 PCD100 ET40 Ø60.1 Ø54.1 100/4 54,1 40 588 1973 03/16
TTXJ2GA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 588 1973 03/16
TTXJ2SA35541 PCD100 ET35 Ø60.1 Ø54.1 100/4 54,1 35 588 1973 03/16
TTXJ2SA36E541 PCD100 ET36 ohne 100/4 54,1 36 588 1973 03/16
TTXJ2SA40E541 PCD100 ET40 ohne 100/4 54,1 40 588 1973 03/16
TTXJ2SA40541 PCD100 ET40 Ø60.1 Ø54.1 100/4 54,1 40 588 1973 03/16
TTXJ2SA45541 PCD100 ET45 Ø60.1 Ø54.1 100/4 54,1 45 588 1973 03/16
TTXJ2GA35561 PCD100 ET35 Ø60.1 Ø56.1 100/4 56,1 35 588 1973 03/16
TTXJ2GA40561 PCD100 ET40 Ø60.1 Ø56.1 100/4 56,1 40 588 1973 03/16
TTXJ2GA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 588 1973 03/16
TTXJ2SA35561 PCD100 ET35 Ø60.1 Ø56.1 100/4 56,1 35 588 1973 03/16
TTXJ2SA40561 PCD100 ET40 Ø60.1 Ø56.1 100/4 56,1 40 588 1973 03/16
TTXJ2SA45561 PCD100 ET45 Ø60.1 Ø56.1 100/4 56,1 45 588 1973 03/16
TTXJ2GA35566 PCD100 ET35 Ø60.1 Ø56.6 100/4 56,6 35 588 1973 03/16
TTXJ2GA40566 PCD100 ET40 Ø60.1 Ø56.6 100/4 56,6 40 588 1973 03/16
TTXJ2GA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 588 1973 03/16
TTXJ2SA35566 PCD100 ET35 Ø60.1 Ø56.6 100/4 56,6 35 588 1973 03/16
TTXJ2SA40566 PCD100 ET40 Ø60.1 Ø56.6 100/4 56,6 40 588 1973 03/16
TTXJ2SA45566 PCD100 ET45 Ø60.1 Ø56.6 100/4 56,6 45 588 1973 03/16
TTXJ2GA35571 PCD100 ET35 Ø60.1 Ø57.1 100/4 57,1 35 588 1973 03/16
TTXJ2GA40571 PCD100 ET40 Ø60.1 Ø57.1 100/4 57,1 40 588 1973 03/16
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________
Seite: 2 von 7

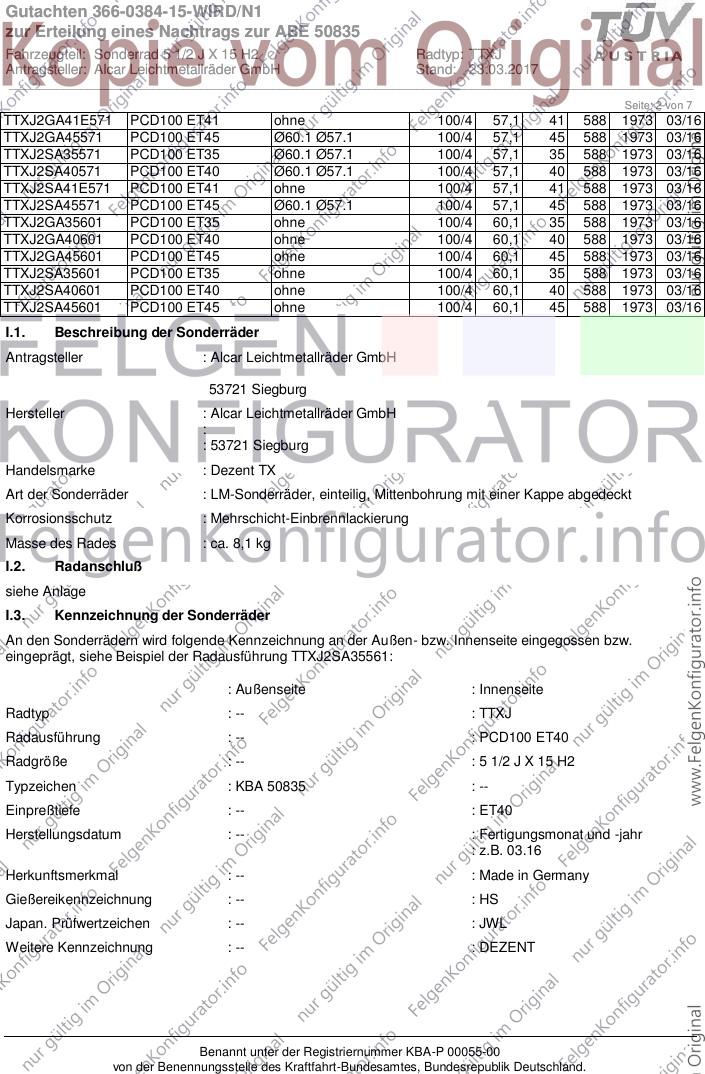

TTXJ2GA41E571 PCD100 ET41 ohne 100/4 57,1 41 588 1973 03/16
TTXJ2GA45571 PCD100 ET45 Ø60.1 Ø57.1 100/4 57,1 45 588 1973 03/16
TTXJ2SA35571 PCD100 ET35 Ø60.1 Ø57.1 100/4 57,1 35 588 1973 03/16
TTXJ2SA40571 PCD100 ET40 Ø60.1 Ø57.1 100/4 57,1 40 588 1973 03/16
TTXJ2SA41E571 PCD100 ET41 ohne 100/4 57,1 41 588 1973 03/16
TTXJ2SA45571 PCD100 ET45 Ø60.1 Ø57.1 100/4 57,1 45 588 1973 03/16
TTXJ2GA35601 PCD100 ET35 ohne 100/4 60,1 35 588 1973 03/16
TTXJ2GA40601 PCD100 ET40 ohne 100/4 60,1 40 588 1973 03/16
TTXJ2GA45601 PCD100 ET45 ohne 100/4 60,1 45 588 1973 03/16
TTXJ2SA35601 PCD100 ET35 ohne 100/4 60,1 35 588 1973 03/16
TTXJ2SA40601 PCD100 ET40 ohne 100/4 60,1 40 588 1973 03/16
TTXJ2SA45601 PCD100 ET45 ohne 100/4 60,1 45 588 1973 03/16
I.1. Beschreibung der Sonderräder
Antragsteller : Alcar Leichtmetallräder GmbH
53721 Siegburg
Hersteller : Alcar Leichtmetallräder GmbH
:
: 53721 Siegburg
Handelsmarke : Dezent TX
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 8,1 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung TTXJ2SA35561:
: Außenseite : Innenseite
Radtyp : -- : TTXJ
Radausführung : -- : PCD100 ET40
Radgröße : -- : 5 1/2 J X 15 H2
Typzeichen : KBA 50835 : --
Einpreßtiefe : -- : ET40
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 03.16
Herkunftsmerkmal : -- : Made in Germany
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DEZENT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________
Seite: 3 von 7

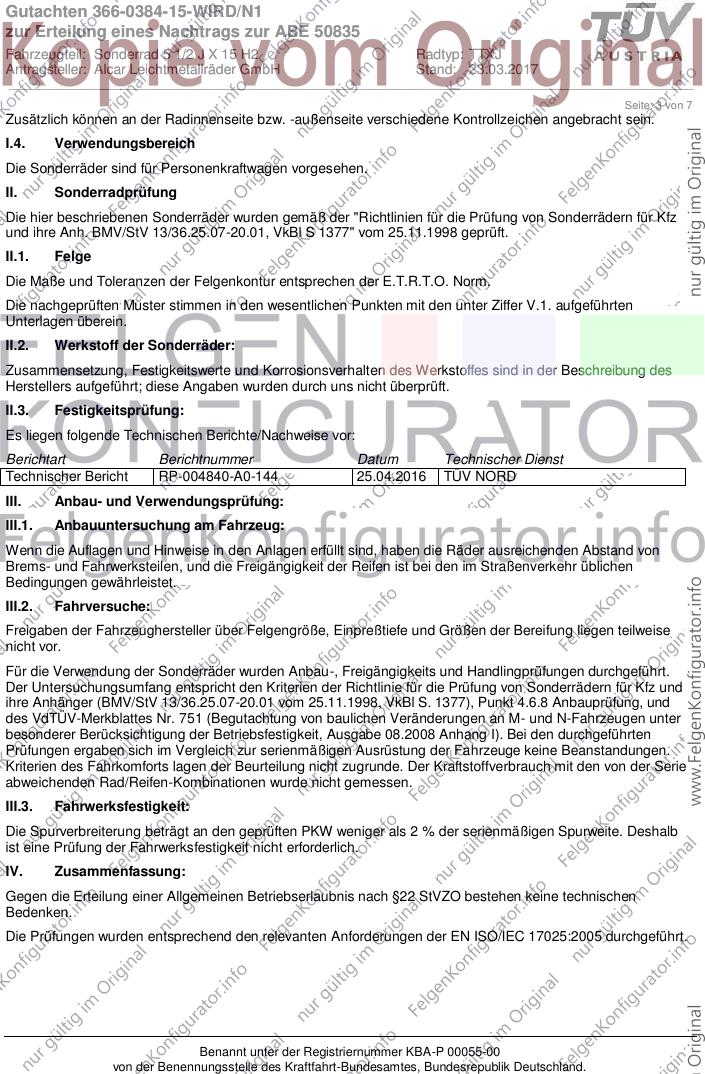

Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004840-A0-144 25.04.2016 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________
Seite: 4 von 7

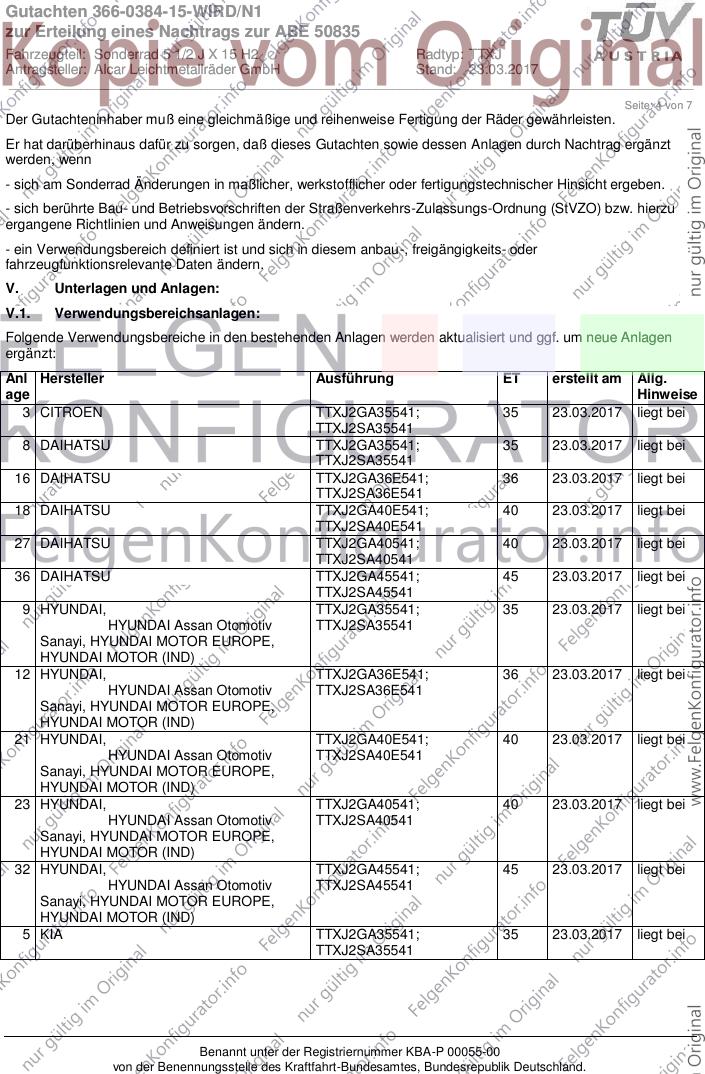

Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 CITROEN TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
8 DAIHATSU TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
16 DAIHATSU TTXJ2GA36E541; 36 23.03.2017 liegt bei
TTXJ2SA36E541
18 DAIHATSU TTXJ2GA40E541; 40 23.03.2017 liegt bei
TTXJ2SA40E541
27 DAIHATSU TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
36 DAIHATSU TTXJ2GA45541; 45 23.03.2017 liegt bei
TTXJ2SA45541
9 HYUNDAI, TTXJ2GA35541; 35 23.03.2017 liegt bei
HYUNDAI Assan Otomotiv TTXJ2SA35541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
12 HYUNDAI, TTXJ2GA36E541; 36 23.03.2017 liegt bei
HYUNDAI Assan Otomotiv TTXJ2SA36E541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
21 HYUNDAI, TTXJ2GA40E541; 40 23.03.2017 liegt bei
HYUNDAI Assan Otomotiv TTXJ2SA40E541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
23 HYUNDAI, TTXJ2GA40541; 40 23.03.2017 liegt bei
HYUNDAI Assan Otomotiv TTXJ2SA40541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
32 HYUNDAI, TTXJ2GA45541; 45 23.03.2017 liegt bei
HYUNDAI Assan Otomotiv TTXJ2SA45541
Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
5 KIA TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________
Seite: 5 von 7
13 KIA TTXJ2GA36E541; 36 23.03.2017 liegt bei
TTXJ2SA36E541
17 KIA TTXJ2GA40E541; 40 23.03.2017 liegt bei
TTXJ2SA40E541
24 KIA TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
35 KIA TTXJ2GA45541; 45 23.03.2017 liegt bei
TTXJ2SA45541
6 Mazda Motor Corporation TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
15 Mazda Motor Corporation TTXJ2GA36E541; 36 23.03.2017 liegt bei
TTXJ2SA36E541
20 Mazda Motor Corporation TTXJ2GA40E541; 40 23.03.2017 liegt bei
TTXJ2SA40E541
30 Mazda Motor Corporation TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
2 NISSAN TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
11 NISSAN TTXJ2GA36E541; 36 23.03.2017 liegt bei
TTXJ2SA36E541
25 NISSAN TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
22 NISSAN TTXJ2GA40E541; 40 23.03.2017 liegt bei
TTXJ2SA40E541
4 OPEL / VAUXHALL TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
29 OPEL / VAUXHALL TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
34 OPEL / VAUXHALL TTXJ2GA45541; 45 23.03.2017 liegt bei
TTXJ2SA45541
10 PEUGEOT TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
1 MARUTI, Suzuki, SUZUKI TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
14 MARUTI, Suzuki, SUZUKI TTXJ2GA36E541; 36 23.03.2017 liegt bei
TTXJ2SA36E541
19 MARUTI, Suzuki, SUZUKI TTXJ2GA40E541; 40 23.03.2017 liegt bei
TTXJ2SA40E541
26 MARUTI, Suzuki, SUZUKI TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
31 Suzuki, SUZUKI TTXJ2GA45541; 45 23.03.2017 liegt bei
TTXJ2SA45541
7 TOYOTA TTXJ2GA35541; 35 23.03.2017 liegt bei
TTXJ2SA35541
28 TOYOTA TTXJ2GA40541; 40 23.03.2017 liegt bei
TTXJ2SA40541
33 TOYOTA TTXJ2GA45541; 45 23.03.2017 liegt bei
TTXJ2SA45541
39 BMW AG TTXJ2GA35561; 35 23.03.2017 liegt bei
TTXJ2SA35561
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________

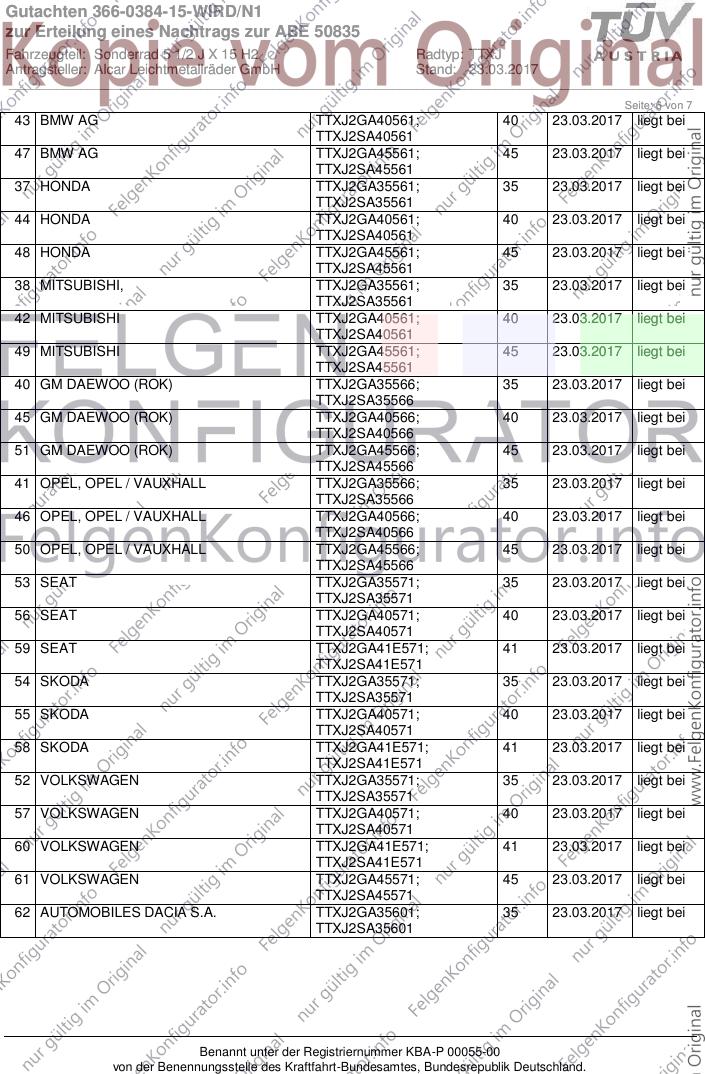

Seite: 6 von 7
43 BMW AG TTXJ2GA40561; 40 23.03.2017 liegt bei
TTXJ2SA40561
47 BMW AG TTXJ2GA45561; 45 23.03.2017 liegt bei
TTXJ2SA45561
37 HONDA TTXJ2GA35561; 35 23.03.2017 liegt bei
TTXJ2SA35561
44 HONDA TTXJ2GA40561; 40 23.03.2017 liegt bei
TTXJ2SA40561
48 HONDA TTXJ2GA45561; 45 23.03.2017 liegt bei
TTXJ2SA45561
38 MITSUBISHI, TTXJ2GA35561; 35 23.03.2017 liegt bei
TTXJ2SA35561
42 MITSUBISHI TTXJ2GA40561; 40 23.03.2017 liegt bei
TTXJ2SA40561
49 MITSUBISHI TTXJ2GA45561; 45 23.03.2017 liegt bei
TTXJ2SA45561
40 GM DAEWOO (ROK) TTXJ2GA35566; 35 23.03.2017 liegt bei
TTXJ2SA35566
45 GM DAEWOO (ROK) TTXJ2GA40566; 40 23.03.2017 liegt bei
TTXJ2SA40566
51 GM DAEWOO (ROK) TTXJ2GA45566; 45 23.03.2017 liegt bei
TTXJ2SA45566
41 OPEL, OPEL / VAUXHALL TTXJ2GA35566; 35 23.03.2017 liegt bei
TTXJ2SA35566
46 OPEL, OPEL / VAUXHALL TTXJ2GA40566; 40 23.03.2017 liegt bei
TTXJ2SA40566
50 OPEL, OPEL / VAUXHALL TTXJ2GA45566; 45 23.03.2017 liegt bei
TTXJ2SA45566
53 SEAT TTXJ2GA35571; 35 23.03.2017 liegt bei
TTXJ2SA35571
56 SEAT TTXJ2GA40571; 40 23.03.2017 liegt bei
TTXJ2SA40571
59 SEAT TTXJ2GA41E571; 41 23.03.2017 liegt bei
TTXJ2SA41E571
54 SKODA TTXJ2GA35571; 35 23.03.2017 liegt bei
TTXJ2SA35571
55 SKODA TTXJ2GA40571; 40 23.03.2017 liegt bei
TTXJ2SA40571
58 SKODA TTXJ2GA41E571; 41 23.03.2017 liegt bei
TTXJ2SA41E571
52 VOLKSWAGEN TTXJ2GA35571; 35 23.03.2017 liegt bei
TTXJ2SA35571
57 VOLKSWAGEN TTXJ2GA40571; 40 23.03.2017 liegt bei
TTXJ2SA40571
60 VOLKSWAGEN TTXJ2GA41E571; 41 23.03.2017 liegt bei
TTXJ2SA41E571
61 VOLKSWAGEN TTXJ2GA45571; 45 23.03.2017 liegt bei
TTXJ2SA45571
62 AUTOMOBILES DACIA S.A. TTXJ2GA35601; 35 23.03.2017 liegt bei
TTXJ2SA35601
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0384-15-WIRD/N1
zur Erteilung eines Nachtrags zur ABE 50835
Fahrzeugteil: Sonderrad 5 1/2 J X 15 H2 Radtyp: TTXJ
Antragsteller: Alcar Leichtmetallräder GmbH Stand: 23.03.2017
__________________________________________________________________________________________________________________
Seite: 7 von 7
66 AUTOMOBILES DACIA S.A. TTXJ2GA40601; 40 23.03.2017 liegt bei
TTXJ2SA40601
69 AUTOMOBILES DACIA S.A. TTXJ2GA45601; 45 23.03.2017 liegt bei
TTXJ2SA45601
64 NISSAN, NISSAN EUROPE (F), TTXJ2GA35601; 35 23.03.2017 liegt bei
Nissan International S. A. TTXJ2SA35601
65 NISSAN, NISSAN EUROPE (F), TTXJ2GA40601; 40 23.03.2017 liegt bei
Nissan International S. A. TTXJ2SA40601
70 NISSAN, NISSAN EUROPE (F) TTXJ2GA45601; 45 23.03.2017 liegt bei
TTXJ2SA45601
63 RENAULT TTXJ2GA35601; 35 23.03.2017 liegt bei
TTXJ2SA35601
67 RENAULT TTXJ2GA40601; 40 23.03.2017 liegt bei
TTXJ2SA40601
68 RENAULT TTXJ2GA45601; 45 23.03.2017 liegt bei
TTXJ2SA45601
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 23.03.2017
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
