TÜV AUSTRIA AUTOMOTIVE GMBH
Deutschstraße 10
A-1230 Wien
Seite: 1 von 5
T ECHNISCHER BERICHT
366-0475-16-WIRD-TB
Hersteller: AD VIMOTION GmbH 401537
72669 Unterensingen
Art: Sonderrad 9 J X 21 H2
Typ: OXIGIN 21 9021
Die LM-Sonderräder können auch mit 9JX21H2 gekennzeichnet sein.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
112557120 OXIGIN 21 9021 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 20 800 2200 08/16
112557128 OXIGIN 21 9021 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 28 800 2200 08/16
112557135 OXIGIN 21 9021 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 35 800 2200 08/16
112557145 OXIGIN 21 9021 LK112 FZ60Ø66,6-Ø57,1 112/5 57,1 45 800 2200 08/16
112566620 OXIGIN 21 9021 LK112 ohne 112/5 66,6 20 775 2272 08/16
112566620 OXIGIN 21 9021 LK112 ohne 112/5 66,6 20 800 2200 08/16
112566628 OXIGIN 21 9021 LK112 ohne 112/5 66,6 28 775 2272 08/16
112566628 OXIGIN 21 9021 LK112 ohne 112/5 66,6 28 800 2200 08/16
112566635 OXIGIN 21 9021 LK112 ohne 112/5 66,6 35 765 2297 08/16
112566635 OXIGIN 21 9021 LK112 ohne 112/5 66,6 35 795 2211 08/16
112566635 OXIGIN 21 9021 LK112 ohne 112/5 66,6 35 800 2200 08/16
112566645 OXIGIN 21 9021 LK112 ohne 112/5 66,6 45 770 2297 08/16
112566645 OXIGIN 21 9021 LK112 ohne 112/5 66,6 45 800 2200 08/16
114560135 OXIGIN 21 9021 N27Ø72,6-Ø60,1 114,3/5 60,1 35 800 2200 08/16
LK114,3
114564135 OXIGIN 21 9021 N21Ø72,6-Ø64,2 114,3/5 64,2 35 800 2200 08/16
LK114,3
114566135 OXIGIN 21 9021 N23Ø72,6-Ø66,1 114,3/5 66,1 35 790 2223 08/16
LK114,3
114566135 OXIGIN 21 9021 N23Ø72,6-Ø66,1 114,3/5 66,1 35 800 2200 08/16
LK114,3
114567135 OXIGIN 21 9021 N25Ø72,6-Ø67,1 114,3/5 67,1 35 765 2297 08/16
LK114,3
114567135 OXIGIN 21 9021 N25Ø72,6-Ø67,1 114,3/5 67,1 35 800 2200 08/16
LK114,3
120567130 OXIGIN 21 9021 LK120 N28Ø76,9-Ø67,1 120/5 67,1 30 800 2200 08/16
120572630 OXIGIN 21 9021 LK120 N40Ø76,9-Ø72,6 120/5 72,6 30 800 2200 08/16
120574130 OXIGIN 21 9021 LK120 N41Ø76,9-Ø74,1 120/5 74,1 30 800 2200 08/16
130571643 OXIGIN 21 9021 LK130 ohne 130/5 71,6 43 770 2297 08/16
130571643 OXIGIN 21 9021 LK130 ohne 130/5 71,6 43 800 2200 08/16
I.1. Beschreibung der Sonderräder
Hersteller : AD VIMOTION GmbH
:
: 72669 Unterensingen
Benannt unter der Registriernummer KBA-P 00055-00 von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0475-16-WIRD-TB
Fahrzeugteil: Sonderrad 9 J X 21 H2 Radtyp: OXIGIN 21 9021
Antragsteller: AD VIMOTION GmbH Stand: 26.01.2017
__________________________________________________________________________________________________________________

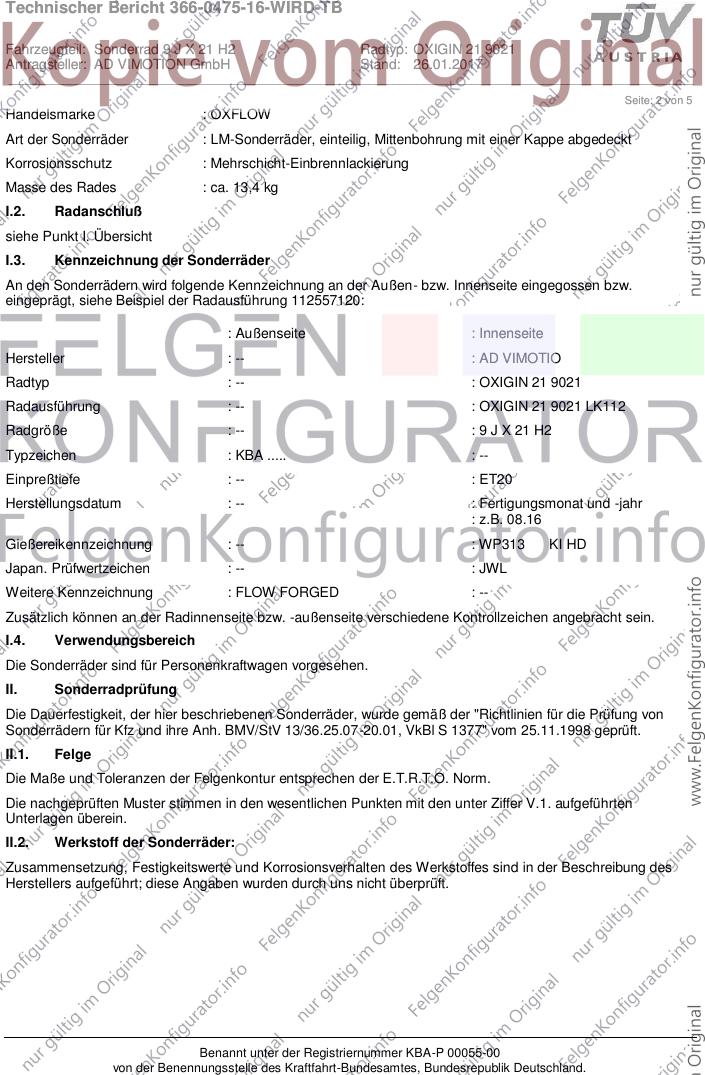

Seite: 2 von 5
Handelsmarke : OXFLOW
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13,4 kg
I.2. Radanschluß
siehe Punkt I. Übersicht
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 112557120:
: Außenseite : Innenseite
Hersteller : -- : AD VIMOTIO
Radtyp : -- : OXIGIN 21 9021
Radausführung : -- : OXIGIN 21 9021 LK112
Radgröße : -- : 9 J X 21 H2
Typzeichen : KBA ..... : --
Einpreßtiefe : -- : ET20
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 08.16
Gießereikennzeichnung : -- : WP313 KI HD
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : FLOW FORGED : --
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die Dauerfestigkeit, der hier beschriebenen Sonderräder, wurde gemäß der "Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0475-16-WIRD-TB
Fahrzeugteil: Sonderrad 9 J X 21 H2 Radtyp: OXIGIN 21 9021
Antragsteller: AD VIMOTION GmbH Stand: 26.01.2017
__________________________________________________________________________________________________________________
Seite: 3 von 5
II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Ausführung Lk/Lz ML ET Radlast Abrollumf. Anzugsmoment Prüfmoment in Nm
in mm in mm in mm in kg in mm in Nm Prüfwert Mb max. bei 100%
112566620 112/5 66,6 20 800 2200 120 5258
112566628 112/5 66,6 28 800 2200 120 5384
112566635 112/5 66,6 35 800 2200 120 5494
112566645 112/5 66,6 45 800 2200 120 5651
120572630 120/5 72,6 30 800 2200 120 5415
130571643 130/5 71,6 43 800 2200 120 5619
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz ML ET Geschw. Strecke Last Reifendruck Reifen
in mm in mm in mm in km/h in km in kg in bar
120572630 120/5 72,6 30 60 2000 2000 4,5 285/45R21
130571643 130/5 71,6 43 60 2000 2000 4,5 285/45R21
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriß noch eine
Funktionsbeeinträchtigung festgestellt.
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Ausführung Lk/Lz Ml Einpresstiefe Radlast Reifengröße Fallmasse Reifenfülldruck
in mm in mm in mm in kg in kg in bar
112566645 112/5 66,6 45 800 245/30 R21 660 2
112566628 112/5 66,6 28 800 245/30 R21 660 2
130571643 130/5 71,6 43 800 245/30 R21 660 2
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Entfällt
IV. Zusammenfassung:
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Antragsteller hat darüberhinaus dafür zu sorgen, daß dieser Bericht sowie dessen Anlagen durch Nachtrag
ergänzt wird, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
V. Unterlagen:
V.1. Technische Unterlagen:
Der Begutachtung zugrunde liegende Unterlagen:
Ausführung Rad-Zeichnungs-Nr. Datum Änderung / Datum
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0475-16-WIRD-TB
Fahrzeugteil: Sonderrad 9 J X 21 H2 Radtyp: OXIGIN 21 9021
Antragsteller: AD VIMOTION GmbH Stand: 26.01.2017
__________________________________________________________________________________________________________________

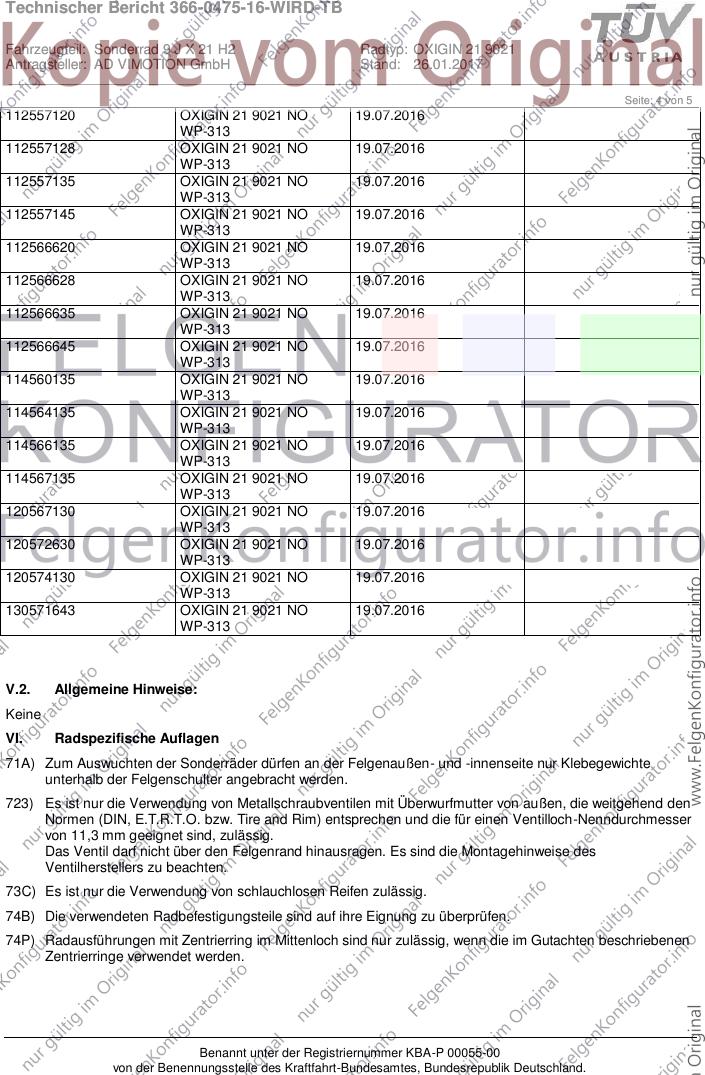

Seite: 4 von 5
112557120 OXIGIN 21 9021 NO 19.07.2016
WP-313
112557128 OXIGIN 21 9021 NO 19.07.2016
WP-313
112557135 OXIGIN 21 9021 NO 19.07.2016
WP-313
112557145 OXIGIN 21 9021 NO 19.07.2016
WP-313
112566620 OXIGIN 21 9021 NO 19.07.2016
WP-313
112566628 OXIGIN 21 9021 NO 19.07.2016
WP-313
112566635 OXIGIN 21 9021 NO 19.07.2016
WP-313
112566645 OXIGIN 21 9021 NO 19.07.2016
WP-313
114560135 OXIGIN 21 9021 NO 19.07.2016
WP-313
114564135 OXIGIN 21 9021 NO 19.07.2016
WP-313
114566135 OXIGIN 21 9021 NO 19.07.2016
WP-313
114567135 OXIGIN 21 9021 NO 19.07.2016
WP-313
120567130 OXIGIN 21 9021 NO 19.07.2016
WP-313
120572630 OXIGIN 21 9021 NO 19.07.2016
WP-313
120574130 OXIGIN 21 9021 NO 19.07.2016
WP-313
130571643 OXIGIN 21 9021 NO 19.07.2016
WP-313
V.2. Allgemeine Hinweise:
Keine
VI. Radspezifische Auflagen
71A) Zum Auswuchten der Sonderräder dürfen an der Felgenaußen- und -innenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74B) Die verwendeten Radbefestigungsteile sind auf ihre Eignung zu überprüfen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0475-16-WIRD-TB
Fahrzeugteil: Sonderrad 9 J X 21 H2 Radtyp: OXIGIN 21 9021
Antragsteller: AD VIMOTION GmbH Stand: 26.01.2017
__________________________________________________________________________________________________________________
Seite: 5 von 5
