TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-001003
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung

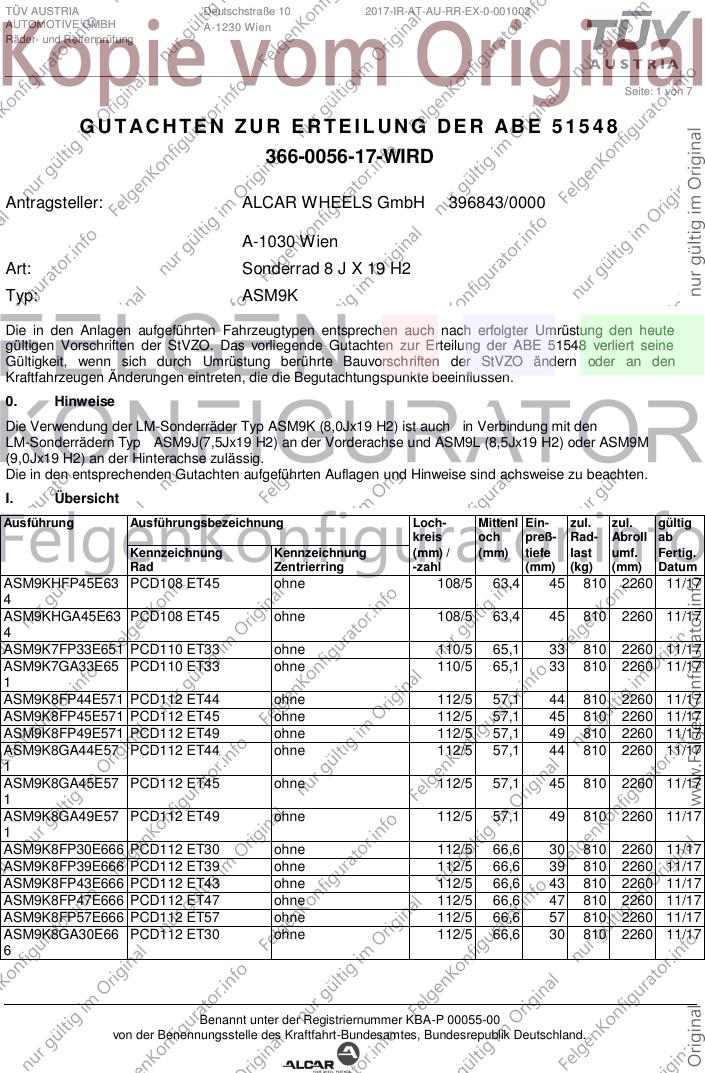

Seite: 1 von 7
GUTACHTEN ZUR ERTEILUNG DER ABE 515 4 8
366-0056-17-WIRD
Antragsteller: ALCAR WHEELS GmbH 396843/0000
A-1030 Wien
Art: Sonderrad 8 J X 19 H2
Typ: ASM9K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 51548 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ ASM9K (8,0Jx19 H2) ist auch in Verbindung mit den
LM-Sonderrädern Typ ASM9J(7,5Jx19 H2) an der Vorderachse und ASM9L (8,5Jx19 H2) oder ASM9M
(9,0Jx19 H2) an der Hinterachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ASM9KHFP45E63 PCD108 ET45 ohne 108/5 63,4 45 810 2260 11/17
4
ASM9KHGA45E63 PCD108 ET45 ohne 108/5 63,4 45 810 2260 11/17
4
ASM9K7FP33E651 PCD110 ET33 ohne 110/5 65,1 33 810 2260 11/17
ASM9K7GA33E65 PCD110 ET33 ohne 110/5 65,1 33 810 2260 11/17
1
ASM9K8FP44E571 PCD112 ET44 ohne 112/5 57,1 44 810 2260 11/17
ASM9K8FP45E571 PCD112 ET45 ohne 112/5 57,1 45 810 2260 11/17
ASM9K8FP49E571 PCD112 ET49 ohne 112/5 57,1 49 810 2260 11/17
ASM9K8GA44E57 PCD112 ET44 ohne 112/5 57,1 44 810 2260 11/17
1
ASM9K8GA45E57 PCD112 ET45 ohne 112/5 57,1 45 810 2260 11/17
1
ASM9K8GA49E57 PCD112 ET49 ohne 112/5 57,1 49 810 2260 11/17
1
ASM9K8FP30E666 PCD112 ET30 ohne 112/5 66,6 30 810 2260 11/17
ASM9K8FP39E666 PCD112 ET39 ohne 112/5 66,6 39 810 2260 11/17
ASM9K8FP43E666 PCD112 ET43 ohne 112/5 66,6 43 810 2260 11/17
ASM9K8FP47E666 PCD112 ET47 ohne 112/5 66,6 47 810 2260 11/17
ASM9K8FP57E666 PCD112 ET57 ohne 112/5 66,6 57 810 2260 11/17
ASM9K8GA30E66 PCD112 ET30 ohne 112/5 66,6 30 810 2260 11/17
6
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________

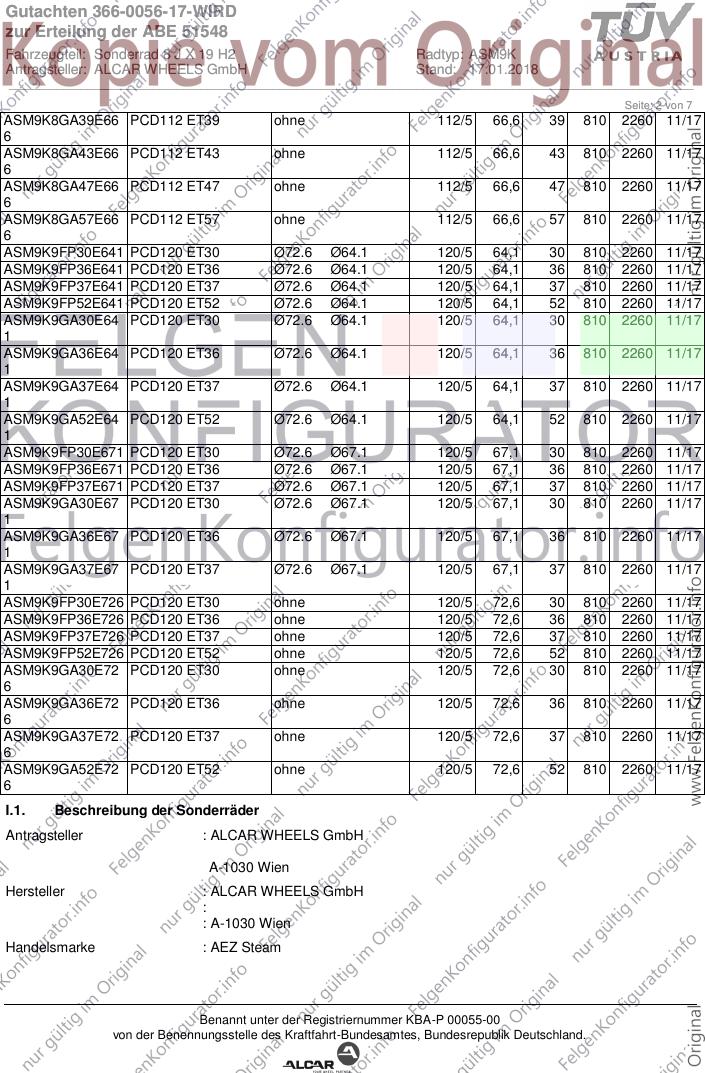

Seite: 2 von 7
ASM9K8GA39E66 PCD112 ET39 ohne 112/5 66,6 39 810 2260 11/17
6
ASM9K8GA43E66 PCD112 ET43 ohne 112/5 66,6 43 810 2260 11/17
6
ASM9K8GA47E66 PCD112 ET47 ohne 112/5 66,6 47 810 2260 11/17
6
ASM9K8GA57E66 PCD112 ET57 ohne 112/5 66,6 57 810 2260 11/17
6
ASM9K9FP30E641 PCD120 ET30 Ø72.6 Ø64.1 120/5 64,1 30 810 2260 11/17
ASM9K9FP36E641 PCD120 ET36 Ø72.6 Ø64.1 120/5 64,1 36 810 2260 11/17
ASM9K9FP37E641 PCD120 ET37 Ø72.6 Ø64.1 120/5 64,1 37 810 2260 11/17
ASM9K9FP52E641 PCD120 ET52 Ø72.6 Ø64.1 120/5 64,1 52 810 2260 11/17
ASM9K9GA30E64 PCD120 ET30 Ø72.6 Ø64.1 120/5 64,1 30 810 2260 11/17
1
ASM9K9GA36E64 PCD120 ET36 Ø72.6 Ø64.1 120/5 64,1 36 810 2260 11/17
1
ASM9K9GA37E64 PCD120 ET37 Ø72.6 Ø64.1 120/5 64,1 37 810 2260 11/17
1
ASM9K9GA52E64 PCD120 ET52 Ø72.6 Ø64.1 120/5 64,1 52 810 2260 11/17
1
ASM9K9FP30E671 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 810 2260 11/17
ASM9K9FP36E671 PCD120 ET36 Ø72.6 Ø67.1 120/5 67,1 36 810 2260 11/17
ASM9K9FP37E671 PCD120 ET37 Ø72.6 Ø67.1 120/5 67,1 37 810 2260 11/17
ASM9K9GA30E67 PCD120 ET30 Ø72.6 Ø67.1 120/5 67,1 30 810 2260 11/17
1
ASM9K9GA36E67 PCD120 ET36 Ø72.6 Ø67.1 120/5 67,1 36 810 2260 11/17
1
ASM9K9GA37E67 PCD120 ET37 Ø72.6 Ø67.1 120/5 67,1 37 810 2260 11/17
1
ASM9K9FP30E726 PCD120 ET30 ohne 120/5 72,6 30 810 2260 11/17
ASM9K9FP36E726 PCD120 ET36 ohne 120/5 72,6 36 810 2260 11/17
ASM9K9FP37E726 PCD120 ET37 ohne 120/5 72,6 37 810 2260 11/17
ASM9K9FP52E726 PCD120 ET52 ohne 120/5 72,6 52 810 2260 11/17
ASM9K9GA30E72 PCD120 ET30 ohne 120/5 72,6 30 810 2260 11/17
6
ASM9K9GA36E72 PCD120 ET36 ohne 120/5 72,6 36 810 2260 11/17
6
ASM9K9GA37E72 PCD120 ET37 ohne 120/5 72,6 37 810 2260 11/17
6
ASM9K9GA52E72 PCD120 ET52 ohne 120/5 72,6 52 810 2260 11/17
6
I.1. Beschreibung der Sonderräder
Antragsteller : ALCAR WHEELS GmbH
A-1030 Wien
Hersteller : ALCAR WHEELS GmbH
:
: A-1030 Wien
Handelsmarke : AEZ Steam
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________

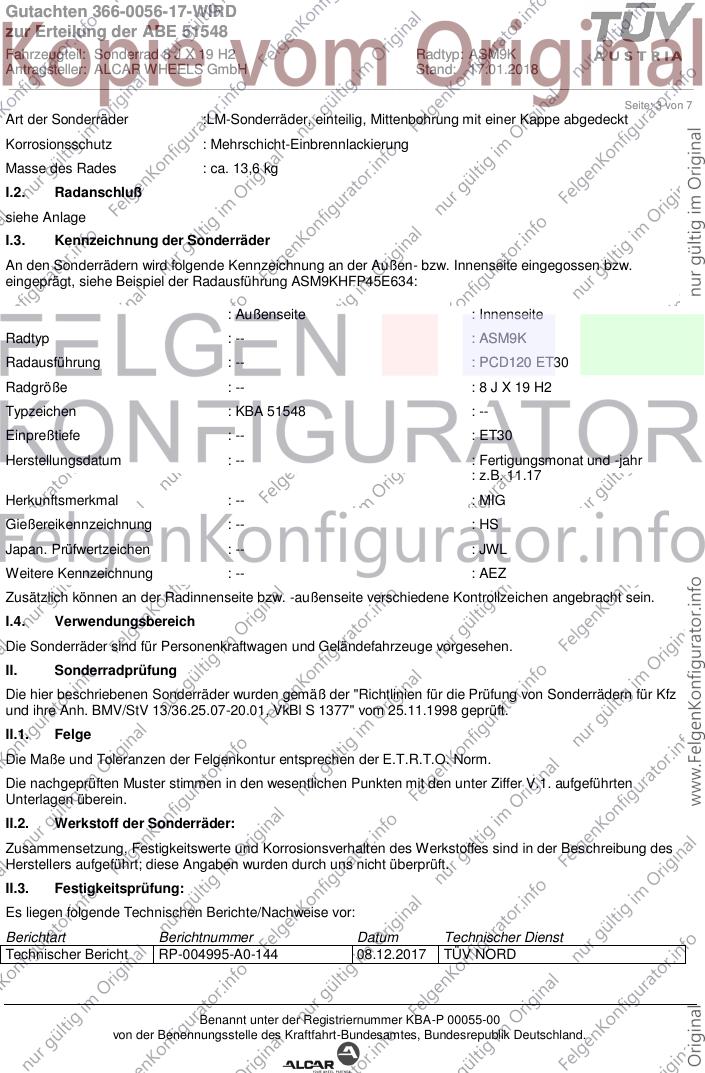

Seite: 3 von 7
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ASM9KHFP45E634:
: Außenseite : Innenseite
Radtyp : -- : ASM9K
Radausführung : -- : PCD120 ET30
Radgröße : -- : 8 J X 19 H2
Typzeichen : KBA 51548 : --
Einpreßtiefe : -- : ET30
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 11.17
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : AEZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-004995-A0-144 08.12.2017 TÜV NORD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________

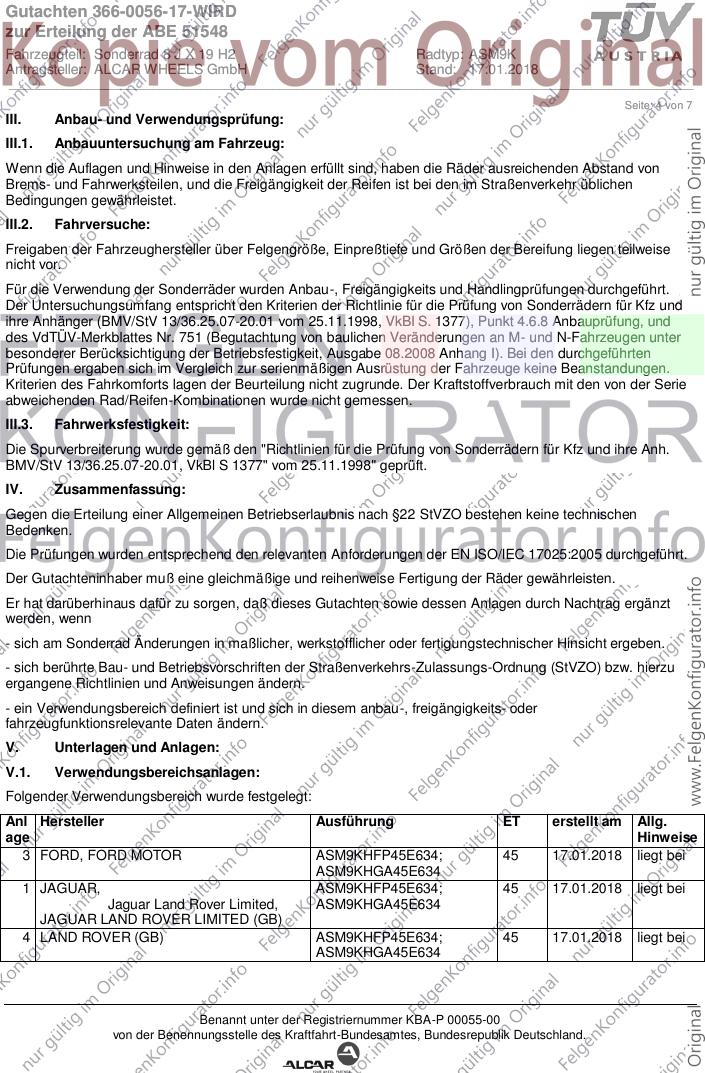

Seite: 4 von 7
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
3 FORD, FORD MOTOR ASM9KHFP45E634; 45 17.01.2018 liegt bei
ASM9KHGA45E634
1 JAGUAR, ASM9KHFP45E634; 45 17.01.2018 liegt bei
Jaguar Land Rover Limited, ASM9KHGA45E634
JAGUAR LAND ROVER LIMITED (GB)
4 LAND ROVER (GB) ASM9KHFP45E634; 45 17.01.2018 liegt bei
ASM9KHGA45E634
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________

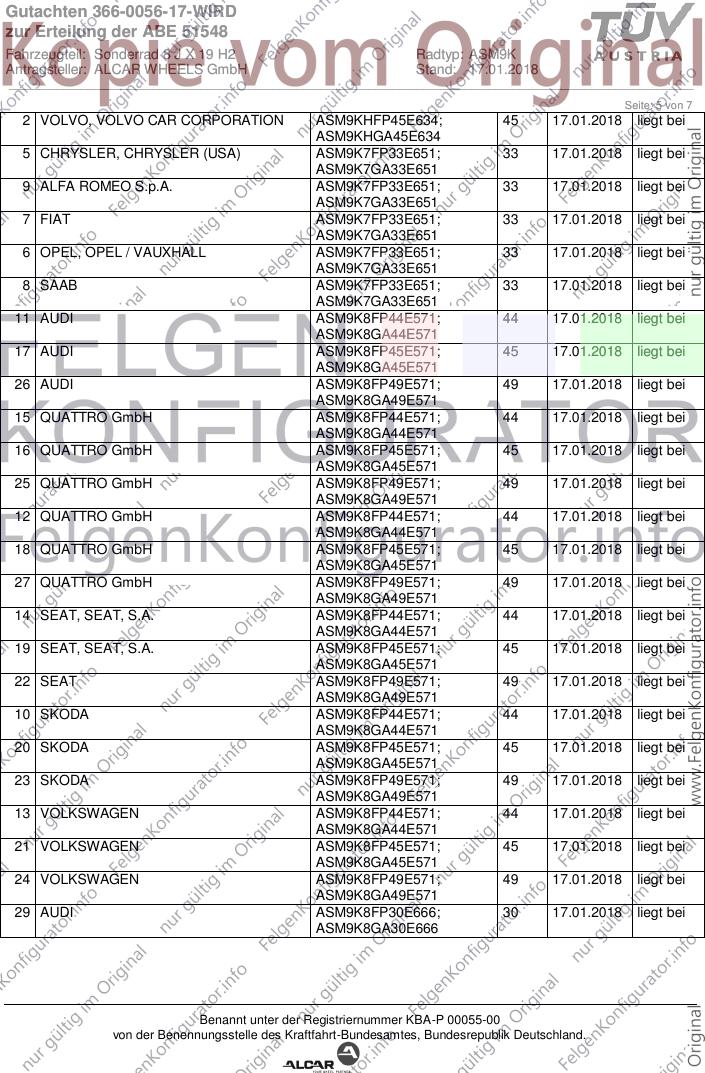

Seite: 5 von 7
2 VOLVO, VOLVO CAR CORPORATION ASM9KHFP45E634; 45 17.01.2018 liegt bei
ASM9KHGA45E634
5 CHRYSLER, CHRYSLER (USA) ASM9K7FP33E651; 33 17.01.2018 liegt bei
ASM9K7GA33E651
9 ALFA ROMEO S.p.A. ASM9K7FP33E651; 33 17.01.2018 liegt bei
ASM9K7GA33E651
7 FIAT ASM9K7FP33E651; 33 17.01.2018 liegt bei
ASM9K7GA33E651
6 OPEL, OPEL / VAUXHALL ASM9K7FP33E651; 33 17.01.2018 liegt bei
ASM9K7GA33E651
8 SAAB ASM9K7FP33E651; 33 17.01.2018 liegt bei
ASM9K7GA33E651
11 AUDI ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
17 AUDI ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
26 AUDI ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
15 QUATTRO GmbH ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
16 QUATTRO GmbH ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
25 QUATTRO GmbH ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
12 QUATTRO GmbH ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
18 QUATTRO GmbH ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
27 QUATTRO GmbH ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
14 SEAT, SEAT, S.A. ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
19 SEAT, SEAT, S.A. ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
22 SEAT ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
10 SKODA ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
20 SKODA ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
23 SKODA ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
13 VOLKSWAGEN ASM9K8FP44E571; 44 17.01.2018 liegt bei
ASM9K8GA44E571
21 VOLKSWAGEN ASM9K8FP45E571; 45 17.01.2018 liegt bei
ASM9K8GA45E571
24 VOLKSWAGEN ASM9K8FP49E571; 49 17.01.2018 liegt bei
ASM9K8GA49E571
29 AUDI ASM9K8FP30E666; 30 17.01.2018 liegt bei
ASM9K8GA30E666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________

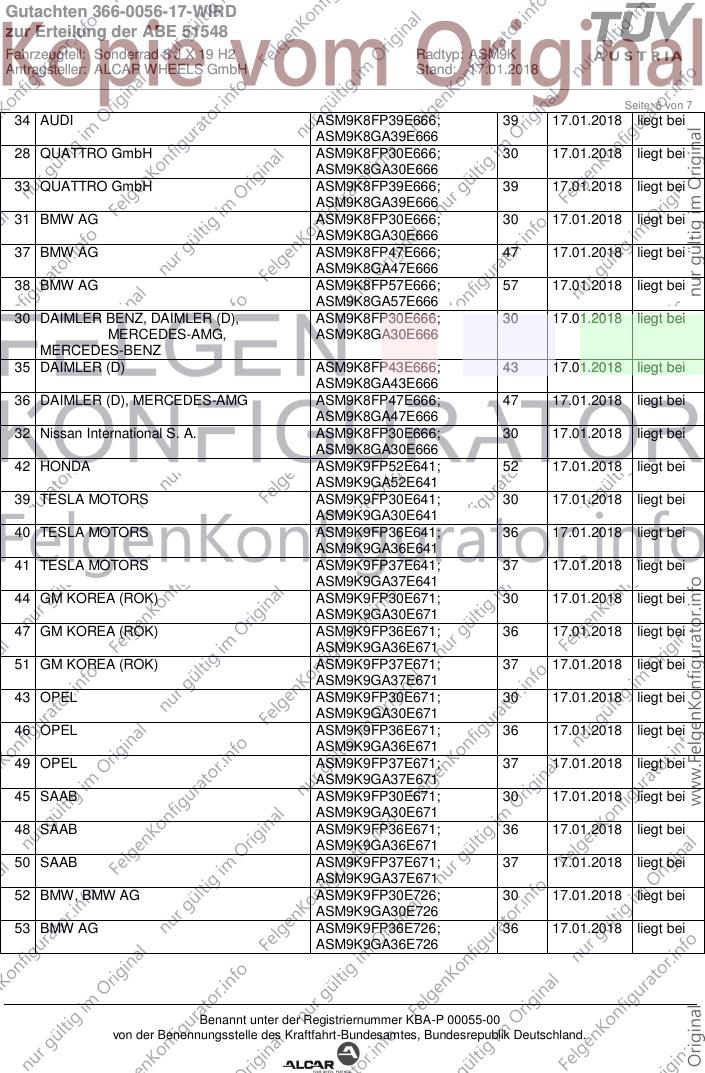

Seite: 6 von 7
34 AUDI ASM9K8FP39E666; 39 17.01.2018 liegt bei
ASM9K8GA39E666
28 QUATTRO GmbH ASM9K8FP30E666; 30 17.01.2018 liegt bei
ASM9K8GA30E666
33 QUATTRO GmbH ASM9K8FP39E666; 39 17.01.2018 liegt bei
ASM9K8GA39E666
31 BMW AG ASM9K8FP30E666; 30 17.01.2018 liegt bei
ASM9K8GA30E666
37 BMW AG ASM9K8FP47E666; 47 17.01.2018 liegt bei
ASM9K8GA47E666
38 BMW AG ASM9K8FP57E666; 57 17.01.2018 liegt bei
ASM9K8GA57E666
30 DAIMLER BENZ, DAIMLER (D), ASM9K8FP30E666; 30 17.01.2018 liegt bei
MERCEDES-AMG, ASM9K8GA30E666
MERCEDES-BENZ
35 DAIMLER (D) ASM9K8FP43E666; 43 17.01.2018 liegt bei
ASM9K8GA43E666
36 DAIMLER (D), MERCEDES-AMG ASM9K8FP47E666; 47 17.01.2018 liegt bei
ASM9K8GA47E666
32 Nissan International S. A. ASM9K8FP30E666; 30 17.01.2018 liegt bei
ASM9K8GA30E666
42 HONDA ASM9K9FP52E641; 52 17.01.2018 liegt bei
ASM9K9GA52E641
39 TESLA MOTORS ASM9K9FP30E641; 30 17.01.2018 liegt bei
ASM9K9GA30E641
40 TESLA MOTORS ASM9K9FP36E641; 36 17.01.2018 liegt bei
ASM9K9GA36E641
41 TESLA MOTORS ASM9K9FP37E641; 37 17.01.2018 liegt bei
ASM9K9GA37E641
44 GM KOREA (ROK) ASM9K9FP30E671; 30 17.01.2018 liegt bei
ASM9K9GA30E671
47 GM KOREA (ROK) ASM9K9FP36E671; 36 17.01.2018 liegt bei
ASM9K9GA36E671
51 GM KOREA (ROK) ASM9K9FP37E671; 37 17.01.2018 liegt bei
ASM9K9GA37E671
43 OPEL ASM9K9FP30E671; 30 17.01.2018 liegt bei
ASM9K9GA30E671
46 OPEL ASM9K9FP36E671; 36 17.01.2018 liegt bei
ASM9K9GA36E671
49 OPEL ASM9K9FP37E671; 37 17.01.2018 liegt bei
ASM9K9GA37E671
45 SAAB ASM9K9FP30E671; 30 17.01.2018 liegt bei
ASM9K9GA30E671
48 SAAB ASM9K9FP36E671; 36 17.01.2018 liegt bei
ASM9K9GA36E671
50 SAAB ASM9K9FP37E671; 37 17.01.2018 liegt bei
ASM9K9GA37E671
52 BMW, BMW AG ASM9K9FP30E726; 30 17.01.2018 liegt bei
ASM9K9GA30E726
53 BMW AG ASM9K9FP36E726; 36 17.01.2018 liegt bei
ASM9K9GA36E726
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0056-17-WIRD
zur Erteilung der ABE 51548
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: ASM9K
Antragsteller: ALCAR WHEELS GmbH Stand: 17.01.2018
__________________________________________________________________________________________________________________
Seite: 7 von 7
54 BMW AG ASM9K9FP37E726; 37 17.01.2018 liegt bei
ASM9K9GA37E726
55 BMW AG ASM9K9FP52E726; 52 17.01.2018 liegt bei
ASM9K9GA52E726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 17.01.2018
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
