Musterdokument Nr.157632

TÜV AUSTRIA Deutschstraße 10 2018-IR-AT-AU-RR-EX-0-000017
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung

Seite: 1 von 4

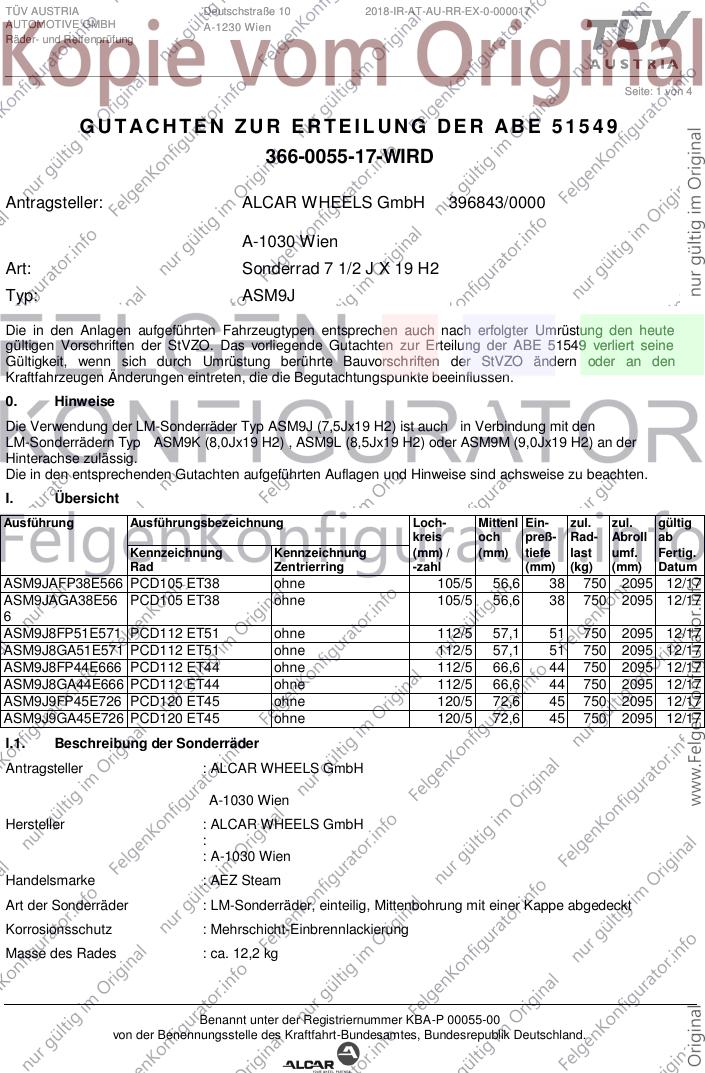

GUTACHTEN ZUR ERTEILUNG DER ABE 515 4 9
366-0055-17-WIRD

Antragsteller: ALCAR WHEELS GmbH 396843/0000

A-1030 Wien
Art: Sonderrad 7 1/2 J X 19 H2
Typ: ASM9J

Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 51549 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ ASM9J (7,5Jx19 H2) ist auch in Verbindung mit den
LM-Sonderrädern Typ ASM9K (8,0Jx19 H2) , ASM9L (8,5Jx19 H2) oder ASM9M (9,0Jx19 H2) an der
Hinterachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ASM9JAFP38E566 PCD105 ET38 ohne 105/5 56,6 38 750 2095 12/17
ASM9JAGA38E56 PCD105 ET38 ohne 105/5 56,6 38 750 2095 12/17
6
ASM9J8FP51E571 PCD112 ET51 ohne 112/5 57,1 51 750 2095 12/17
ASM9J8GA51E571 PCD112 ET51 ohne 112/5 57,1 51 750 2095 12/17
ASM9J8FP44E666 PCD112 ET44 ohne 112/5 66,6 44 750 2095 12/17
ASM9J8GA44E666 PCD112 ET44 ohne 112/5 66,6 44 750 2095 12/17
ASM9J9FP45E726 PCD120 ET45 ohne 120/5 72,6 45 750 2095 12/17
ASM9J9GA45E726 PCD120 ET45 ohne 120/5 72,6 45 750 2095 12/17
I.1. Beschreibung der Sonderräder
Antragsteller : ALCAR WHEELS GmbH

A-1030 Wien
Hersteller : ALCAR WHEELS GmbH
:
: A-1030 Wien
Handelsmarke : AEZ Steam
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 12,2 kg

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0055-17-WIRD
zur Erteilung der ABE 51549
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: ASM9J
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 2 von 4
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ASM9JAFP38E566:

: Außenseite : Innenseite
Radtyp : -- : ASM9J
Radausführung : -- : PCD112 ET44
Radgröße : -- : 7 1/2 J X 19 H2
Typzeichen : KBA 51549 : --
Einpreßtiefe : -- : ET44
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 12.17
Herkunftsmerkmal : -- : MIG
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : AEZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-005002-A0-144 10.01.2018 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0055-17-WIRD
zur Erteilung der ABE 51549
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: ASM9J
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 3 von 4
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 GM DAEWOO (ROK), GM KOREA (ROK) ASM9JAFP38E566; 38 18.01.2018 liegt bei
ASM9JAGA38E566
2 OPEL, OPEL / VAUXHALL ASM9JAFP38E566; 38 18.01.2018 liegt bei
ASM9JAGA38E566
4 AUDI ASM9J8FP51E571; 51 18.01.2018 liegt bei
ASM9J8GA51E571
5 SEAT ASM9J8FP51E571; 51 18.01.2018 liegt bei
ASM9J8GA51E571
3 SKODA ASM9J8FP51E571; 51 18.01.2018 liegt bei
ASM9J8GA51E571
6 VOLKSWAGEN ASM9J8FP51E571; 51 18.01.2018 liegt bei
ASM9J8GA51E571

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0055-17-WIRD
zur Erteilung der ABE 51549
Fahrzeugteil: Sonderrad 7 1/2 J X 19 H2 Radtyp: ASM9J
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 4 von 4
7 DAIMLER (D) ASM9J8FP44E666; 44 18.01.2018 liegt bei
ASM9J8GA44E666
8 BMW AG ASM9J9FP45E726; 45 18.01.2018 liegt bei
ASM9J9GA45E726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen

Cinibulk

Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 18.01.2018
KUB
