TÜV AUSTRIA Deutschstraße 10 2017-IR-AT-AU-RR-EX-0-001004
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5

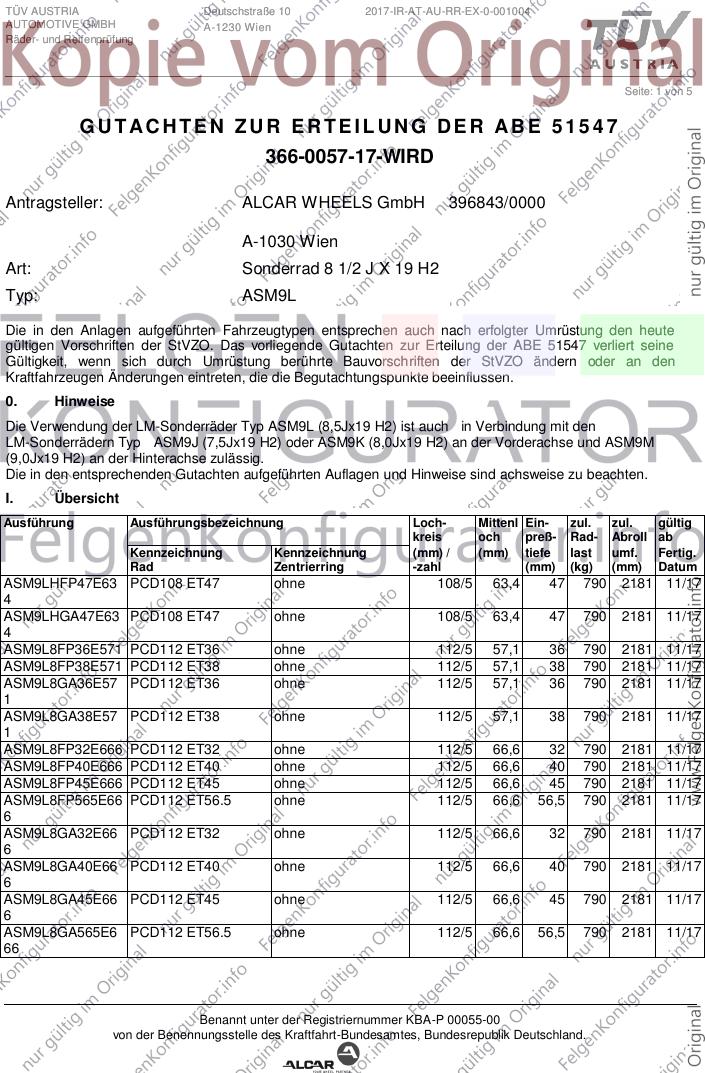

GUTACHTEN ZUR ERTEILUNG DER ABE 515 4 7
366-0057-17-WIRD
Antragsteller: ALCAR WHEELS GmbH 396843/0000
A-1030 Wien
Art: Sonderrad 8 1/2 J X 19 H2
Typ: ASM9L
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung der ABE 51547 verliert seine
Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an den
Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendung der LM-Sonderräder Typ ASM9L (8,5Jx19 H2) ist auch in Verbindung mit den
LM-Sonderrädern Typ ASM9J (7,5Jx19 H2) oder ASM9K (8,0Jx19 H2) an der Vorderachse und ASM9M
(9,0Jx19 H2) an der Hinterachse zulässig.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
ASM9LHFP47E63 PCD108 ET47 ohne 108/5 63,4 47 790 2181 11/17
4
ASM9LHGA47E63 PCD108 ET47 ohne 108/5 63,4 47 790 2181 11/17
4
ASM9L8FP36E571 PCD112 ET36 ohne 112/5 57,1 36 790 2181 11/17
ASM9L8FP38E571 PCD112 ET38 ohne 112/5 57,1 38 790 2181 11/17
ASM9L8GA36E57 PCD112 ET36 ohne 112/5 57,1 36 790 2181 11/17
1
ASM9L8GA38E57 PCD112 ET38 ohne 112/5 57,1 38 790 2181 11/17
1
ASM9L8FP32E666 PCD112 ET32 ohne 112/5 66,6 32 790 2181 11/17
ASM9L8FP40E666 PCD112 ET40 ohne 112/5 66,6 40 790 2181 11/17
ASM9L8FP45E666 PCD112 ET45 ohne 112/5 66,6 45 790 2181 11/17
ASM9L8FP565E66 PCD112 ET56.5 ohne 112/5 66,6 56,5 790 2181 11/17
6
ASM9L8GA32E66 PCD112 ET32 ohne 112/5 66,6 32 790 2181 11/17
6
ASM9L8GA40E66 PCD112 ET40 ohne 112/5 66,6 40 790 2181 11/17
6
ASM9L8GA45E66 PCD112 ET45 ohne 112/5 66,6 45 790 2181 11/17
6
ASM9L8GA565E6 PCD112 ET56.5 ohne 112/5 66,6 56,5 790 2181 11/17
66
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0057-17-WIRD
zur Erteilung der ABE 51547
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: ASM9L
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 2 von 5
ASM9L9FP33E641 PCD120 ET33 Ø72.6 Ø64.1 120/5 64,1 33 790 2181 11/17
ASM9L9FP47E641 PCD120 ET47 Ø72.6 Ø64.1 120/5 64,1 47 790 2181 11/17
ASM9L9GA33E64 PCD120 ET33 Ø72.6 Ø64.1 120/5 64,1 33 790 2181 11/17
1
ASM9L9GA47E64 PCD120 ET47 Ø72.6 Ø64.1 120/5 64,1 47 790 2181 11/17
1
ASM9L9FP33E671 PCD120 ET33 Ø72.6 Ø67.1 120/5 67,1 33 790 2181 11/17
ASM9L9GA33E67 PCD120 ET33 Ø72.6 Ø67.1 120/5 67,1 33 790 2181 11/17
1
ASM9L9FP33E726 PCD120 ET33 ohne 120/5 72,6 33 790 2181 11/17
ASM9L9FP47E726 PCD120 ET47 ohne 120/5 72,6 47 765 2254 11/17
ASM9L9FP47E726 PCD120 ET47 ohne 120/5 72,6 47 790 2181 11/17
ASM9L9GA33E72 PCD120 ET33 ohne 120/5 72,6 33 790 2181 11/17
6
ASM9L9GA47E72 PCD120 ET47 ohne 120/5 72,6 47 790 2181 11/17
6
I.1. Beschreibung der Sonderräder
Antragsteller : ALCAR WHEELS GmbH
A-1030 Wien
Hersteller : ALCAR WHEELS GmbH
:
: A-1030 Wien
Handelsmarke : AEZ Steam
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13,6 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung ASM9LHGA47E634:
: Außenseite : Innenseite
Radtyp : -- : ASM9L
Radausführung : -- : PCD112 ET32
Radgröße : -- : 8 1/2 J X 19 H2
Typzeichen : KBA 51547 : --
Einpreßtiefe : -- : ET32
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 11.17
Herkunftsmerkmal : -- : MIG
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0057-17-WIRD
zur Erteilung der ABE 51547
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: ASM9L
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 3 von 5
Gießereikennzeichnung : -- : HS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : AEZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-005015-A0-144 13.12.2017 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0057-17-WIRD
zur Erteilung der ABE 51547
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: ASM9L
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 4 von 5

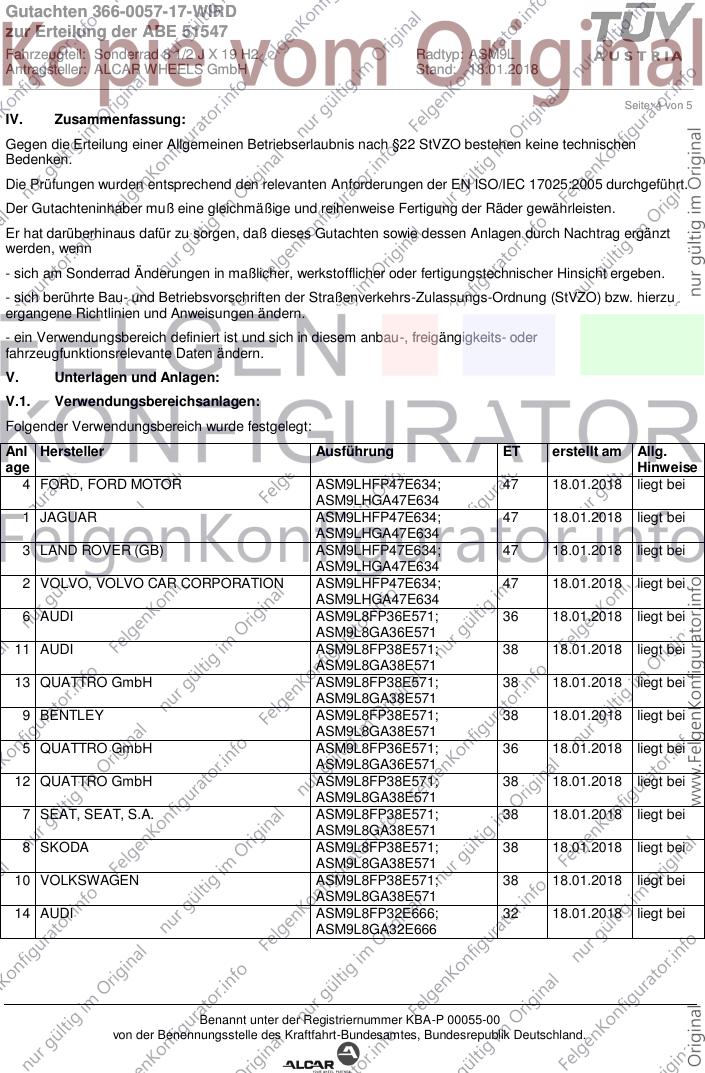

IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
4 FORD, FORD MOTOR ASM9LHFP47E634; 47 18.01.2018 liegt bei
ASM9LHGA47E634
1 JAGUAR ASM9LHFP47E634; 47 18.01.2018 liegt bei
ASM9LHGA47E634
3 LAND ROVER (GB) ASM9LHFP47E634; 47 18.01.2018 liegt bei
ASM9LHGA47E634
2 VOLVO, VOLVO CAR CORPORATION ASM9LHFP47E634; 47 18.01.2018 liegt bei
ASM9LHGA47E634
6 AUDI ASM9L8FP36E571; 36 18.01.2018 liegt bei
ASM9L8GA36E571
11 AUDI ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
13 QUATTRO GmbH ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
9 BENTLEY ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
5 QUATTRO GmbH ASM9L8FP36E571; 36 18.01.2018 liegt bei
ASM9L8GA36E571
12 QUATTRO GmbH ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
7 SEAT, SEAT, S.A. ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
8 SKODA ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
10 VOLKSWAGEN ASM9L8FP38E571; 38 18.01.2018 liegt bei
ASM9L8GA38E571
14 AUDI ASM9L8FP32E666; 32 18.01.2018 liegt bei
ASM9L8GA32E666
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0057-17-WIRD
zur Erteilung der ABE 51547
Fahrzeugteil: Sonderrad 8 1/2 J X 19 H2 Radtyp: ASM9L
Antragsteller: ALCAR WHEELS GmbH Stand: 18.01.2018
__________________________________________________________________________________________________________________
Seite: 5 von 5

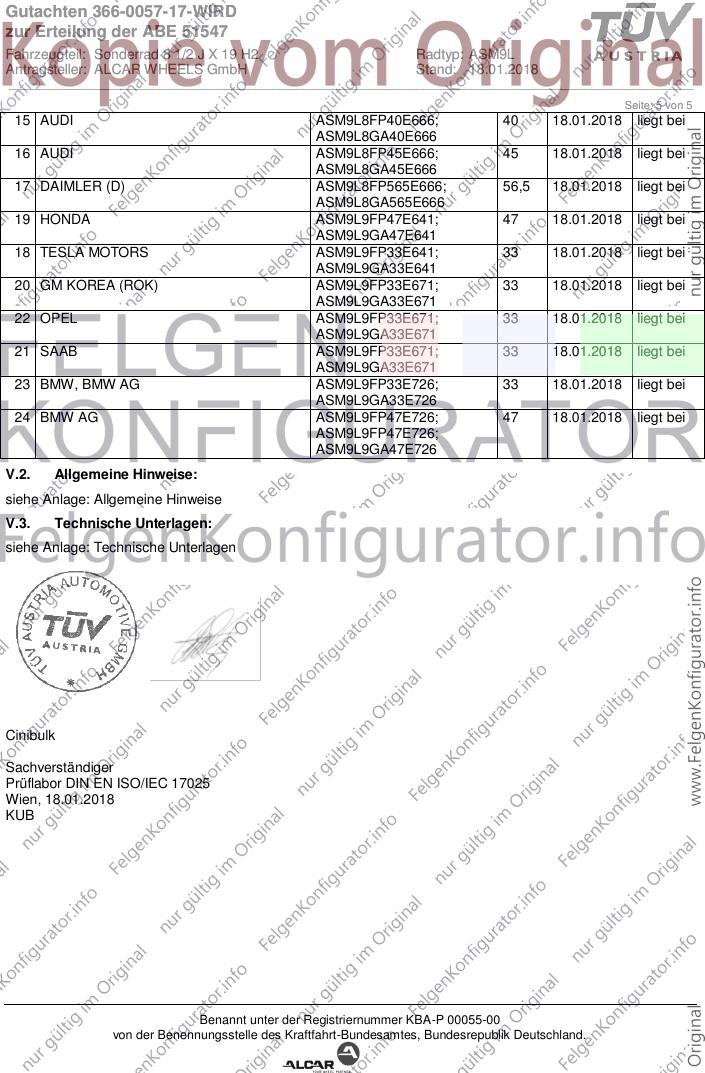

15 AUDI ASM9L8FP40E666; 40 18.01.2018 liegt bei
ASM9L8GA40E666
16 AUDI ASM9L8FP45E666; 45 18.01.2018 liegt bei
ASM9L8GA45E666
17 DAIMLER (D) ASM9L8FP565E666; 56,5 18.01.2018 liegt bei
ASM9L8GA565E666
19 HONDA ASM9L9FP47E641; 47 18.01.2018 liegt bei
ASM9L9GA47E641
18 TESLA MOTORS ASM9L9FP33E641; 33 18.01.2018 liegt bei
ASM9L9GA33E641
20 GM KOREA (ROK) ASM9L9FP33E671; 33 18.01.2018 liegt bei
ASM9L9GA33E671
22 OPEL ASM9L9FP33E671; 33 18.01.2018 liegt bei
ASM9L9GA33E671
21 SAAB ASM9L9FP33E671; 33 18.01.2018 liegt bei
ASM9L9GA33E671
23 BMW, BMW AG ASM9L9FP33E726; 33 18.01.2018 liegt bei
ASM9L9GA33E726
24 BMW AG ASM9L9FP47E726; 47 18.01.2018 liegt bei
ASM9L9FP47E726;
ASM9L9GA47E726
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 18.01.2018
KUB
