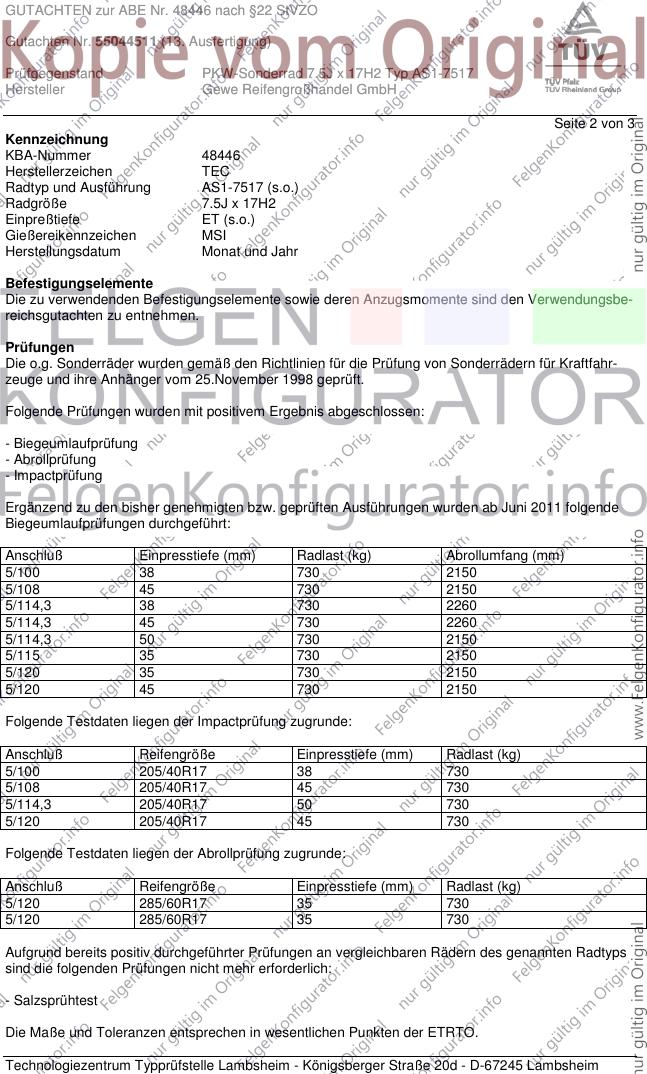

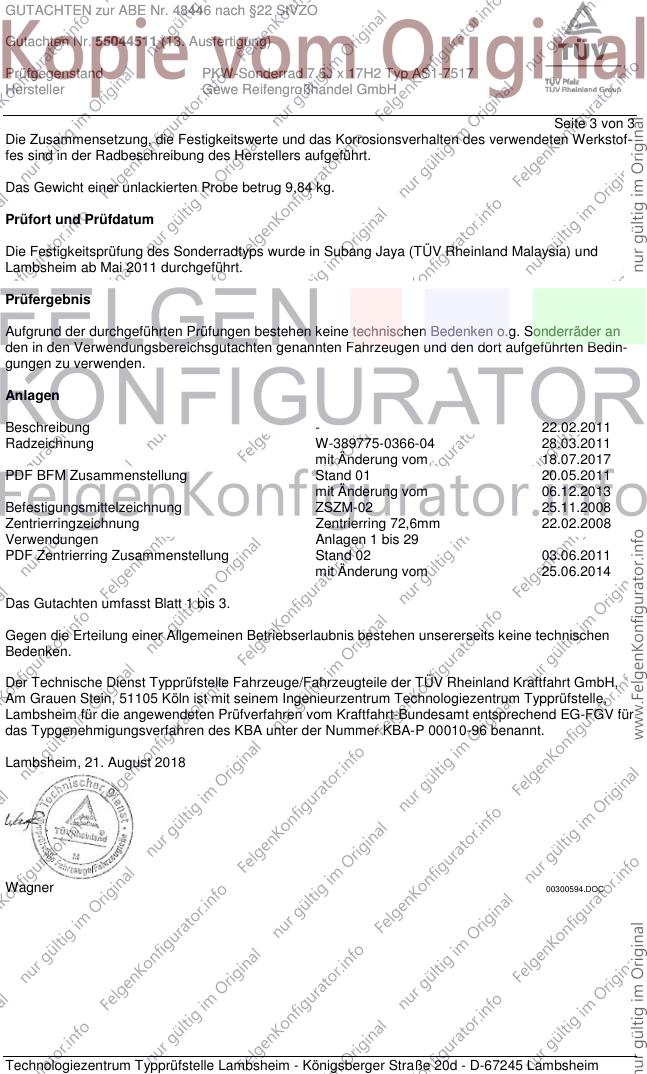

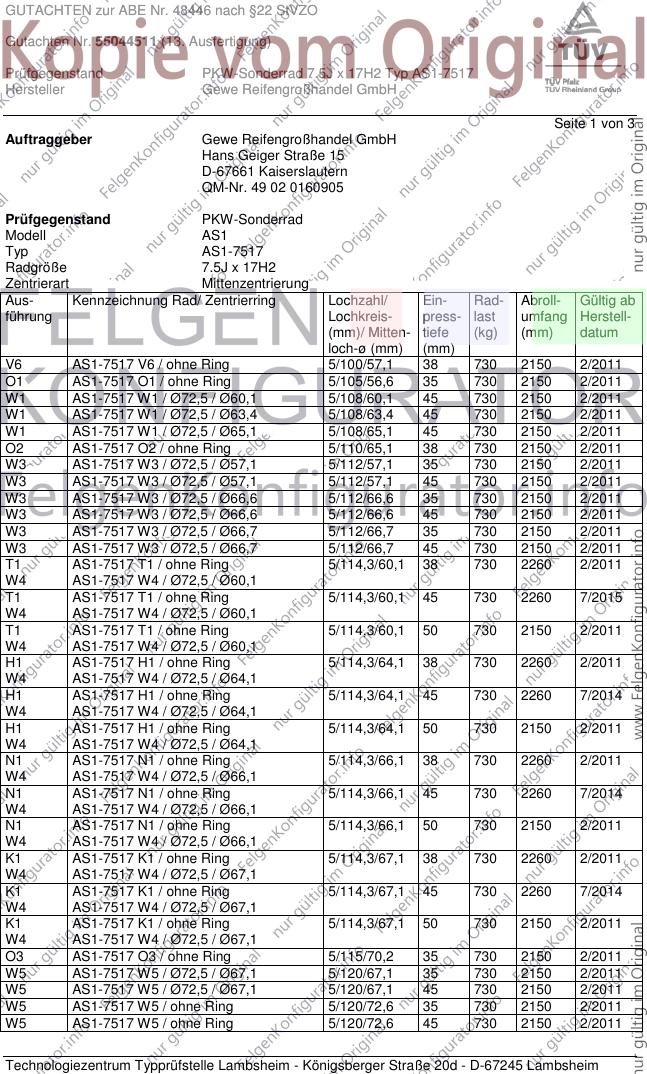

GUTACHTEN zur ABE Nr. 48446 nach §22 StVZO
Gutachten Nr. 55044511 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5J x 17H2 Typ AS1-7517
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-7517
Radgröße 7.5J x 17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
V6 AS1-7517 V6 / ohne Ring 5/100/57,1 38 730 2150 2/2011
O1 AS1-7517 O1 / ohne Ring 5/105/56,6 35 730 2150 2/2011
W1 AS1-7517 W1 / Ø72,5 / Ø60,1 5/108/60,1 45 730 2150 2/2011
W1 AS1-7517 W1 / Ø72,5 / Ø63,4 5/108/63,4 45 730 2150 2/2011
W1 AS1-7517 W1 / Ø72,5 / Ø65,1 5/108/65,1 45 730 2150 2/2011
O2 AS1-7517 O2 / ohne Ring 5/110/65,1 38 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø57,1 5/112/57,1 35 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø57,1 5/112/57,1 45 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø66,6 5/112/66,6 35 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø66,6 5/112/66,6 45 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø66,7 5/112/66,7 35 730 2150 2/2011
W3 AS1-7517 W3 / Ø72,5 / Ø66,7 5/112/66,7 45 730 2150 2/2011
T1 AS1-7517 T1 / ohne Ring 5/114,3/60,1 38 730 2260 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø60,1
T1 AS1-7517 T1 / ohne Ring 5/114,3/60,1 45 730 2260 7/2015
W4 AS1-7517 W4 / Ø72,5 / Ø60,1
T1 AS1-7517 T1 / ohne Ring 5/114,3/60,1 50 730 2150 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø60,1
H1 AS1-7517 H1 / ohne Ring 5/114,3/64,1 38 730 2260 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø64,1
H1 AS1-7517 H1 / ohne Ring 5/114,3/64,1 45 730 2260 7/2014
W4 AS1-7517 W4 / Ø72,5 / Ø64,1
H1 AS1-7517 H1 / ohne Ring 5/114,3/64,1 50 730 2150 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø64,1
N1 AS1-7517 N1 / ohne Ring 5/114,3/66,1 38 730 2260 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø66,1
N1 AS1-7517 N1 / ohne Ring 5/114,3/66,1 45 730 2260 7/2014
W4 AS1-7517 W4 / Ø72,5 / Ø66,1
N1 AS1-7517 N1 / ohne Ring 5/114,3/66,1 50 730 2150 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø66,1
K1 AS1-7517 K1 / ohne Ring 5/114,3/67,1 38 730 2260 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø67,1
K1 AS1-7517 K1 / ohne Ring 5/114,3/67,1 45 730 2260 7/2014
W4 AS1-7517 W4 / Ø72,5 / Ø67,1
K1 AS1-7517 K1 / ohne Ring 5/114,3/67,1 50 730 2150 2/2011
W4 AS1-7517 W4 / Ø72,5 / Ø67,1
O3 AS1-7517 O3 / ohne Ring 5/115/70,2 35 730 2150 2/2011
W5 AS1-7517 W5 / Ø72,5 / Ø67,1 5/120/67,1 35 730 2150 2/2011
W5 AS1-7517 W5 / Ø72,5 / Ø67,1 5/120/67,1 45 730 2150 2/2011
W5 AS1-7517 W5 / ohne Ring 5/120/72,6 35 730 2150 2/2011
W5 AS1-7517 W5 / ohne Ring 5/120/72,6 45 730 2150 2/2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48446 nach §22 StVZO
Gutachten Nr. 55044511 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5J x 17H2 Typ AS1-7517
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3
Kennzeichnung
KBA-Nummer 48446
Herstellerzeichen TEC
Radtyp und Ausführung AS1-7517 (s.o.)
Radgröße 7.5J x 17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang (mm)
5/100 38 730 2150
5/108 45 730 2150
5/114,3 38 730 2260
5/114,3 45 730 2260
5/114,3 50 730 2150
5/115 35 730 2150
5/120 35 730 2150
5/120 45 730 2150
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/100 205/40R17 38 730
5/108 205/40R17 45 730
5/114,3 205/40R17 50 730
5/120 205/40R17 45 730
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 285/60R17 35 730
5/120 285/60R17 35 730
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48446 nach §22 StVZO
Gutachten Nr. 55044511 (13. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5J x 17H2 Typ AS1-7517
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 9,84 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya (TÜV Rheinland Malaysia) und
Lambsheim ab Mai 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 22.02.2011
Radzeichnung W-389775-0366-04 28.03.2011
mit Änderung vom 18.07.2017
PDF BFM Zusammenstellung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
Zentrierringzeichnung Zentrierring 72,6mm 22.02.2008
Verwendungen Anlagen 1 bis 29
PDF Zentrierring Zusammenstellung Stand 02 03.06.2011
mit Änderung vom 25.06.2014
Das Gutachten umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. August 2018
Wagner 00300594.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
