TÜV AUSTRIA Deutschstraße 10 2018-IR-AT-AU-RR-EX-0-000479
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5

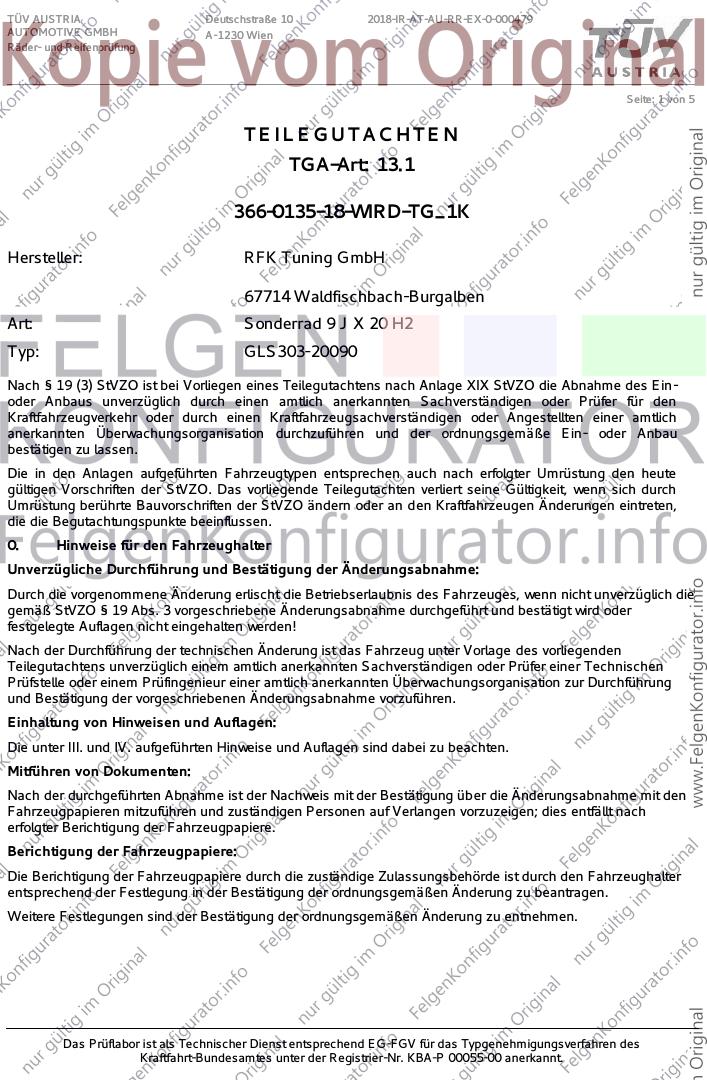

TEIL EGUTACHTEN
TGA-Art: 13.1
366-0135-18-WIRD-TG_1K
Hersteller: RFK Tuning GmbH
67714 Waldfischbach-Burgalben
Art: Sonderrad 9 J X 20 H2
Typ: GLS303-20090
Nach § 19 (3) StVZO ist bei Vorliegen eines Teilegutachtens nach Anlage XIX StVZO die Abnahme des Ein-
oder Anbaus unverzüglich durch einen amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder durch einen Kraftfahrzeugsachverständigen oder Angestellten einer amtlich
anerkannten Überwachungsorganisation durchzuführen und der ordnungsgemäße Ein- oder Anbau
bestätigen zu lassen.
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Teilegutachten verliert seine Gültigkeit, wenn sich durch
Umrüstung berührte Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
0. Hinweise für den Fahrzeughalter
Unverzügliche Durchführung und Bestätigung der Änderungsabnahme:
Durch die vorgenommene Änderung erlischt die Betriebserlaubnis des Fahrzeuges, wenn nicht unverzüglich die
gemäß StVZO § 19 Abs. 3 vorgeschriebene Änderungsabnahme durchgeführt und bestätigt wird oder
festgelegte Auflagen nicht eingehalten werden!
Nach der Durchführung der technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer einer Technischen
Prüfstelle oder einem Prüfingenieur einer amtlich anerkannten Überwachungsorganisation zur Durchführung
und Bestätigung der vorgeschriebenen Änderungsabnahme vorzuführen.
Einhaltung von Hinweisen und Auflagen:
Die unter III. und IV. aufgeführten Hinweise und Auflagen sind dabei zu beachten.
Mitführen von Dokumenten:
Nach der durchgeführten Abnahme ist der Nachweis mit der Bestätigung über die Änderungsabnahme mit den
Fahrzeugpapieren mitzuführen und zuständigen Personen auf Verlangen vorzuzeigen; dies entfällt nach
erfolgter Berichtigung der Fahrzeugpapiere.
Berichtigung der Fahrzeugpapiere:
Die Berichtigung der Fahrzeugpapiere durch die zuständige Zulassungsbehörde ist durch den Fahrzeughalter
entsprechend der Festlegung in der Bestätigung der ordnungsgemäßen Änderung zu beantragen.
Weitere Festlegungen sind der Bestätigung der ordnungsgemäßen Änderung zu entnehmen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0135-18-WIRD-TG_1K
Fahrzeugteil: Sonderrad 9 J X 20 H2 Radtyp: GLS303-20090
Antragsteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 2 von 5
Für Räder der Radausführungen die nur an der Vorderachse zulässig sind, ist an der Hinterachse der Radtyp
GLS303-20105 in der Größe 10 1/2 J x 20 H2 oder GLS303-20090 in der Größe 9J x 20 H2 zu verwenden.
Die in den entsprechenden Gutachten aufgeführten Auflagen und Hinweise sind achsweise zu beachten.

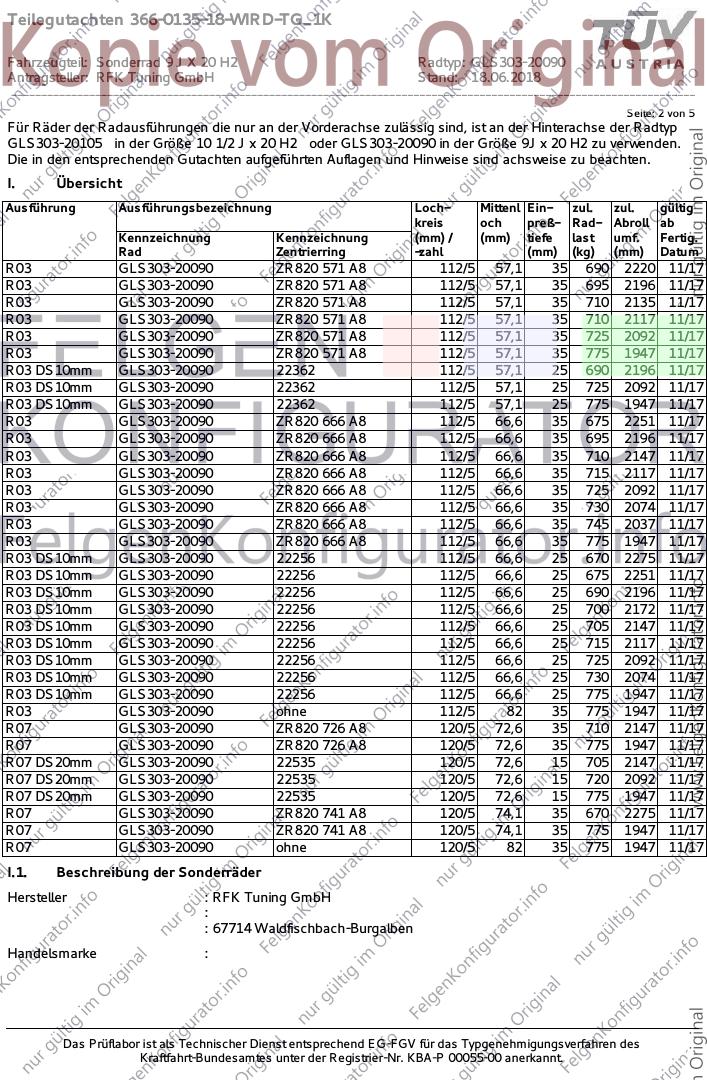

I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 690 2220 11/17
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 695 2196 11/17
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 710 2135 11/17
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 710 2117 11/17
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 725 2092 11/17
R03 GLS303-20090 ZR820 571 A8 112/5 57,1 35 775 1947 11/17
R03 DS10mm GLS303-20090 22362 112/5 57,1 25 690 2196 11/17
R03 DS10mm GLS303-20090 22362 112/5 57,1 25 725 2092 11/17
R03 DS10mm GLS303-20090 22362 112/5 57,1 25 775 1947 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 675 2251 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 695 2196 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 710 2147 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 715 2117 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 725 2092 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 730 2074 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 745 2037 11/17
R03 GLS303-20090 ZR820 666 A8 112/5 66,6 35 775 1947 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 670 2275 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 675 2251 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 690 2196 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 700 2172 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 705 2147 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 715 2117 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 725 2092 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 730 2074 11/17
R03 DS10mm GLS303-20090 22256 112/5 66,6 25 775 1947 11/17
R03 GLS303-20090 ohne 112/5 82 35 775 1947 11/17
R07 GLS303-20090 ZR820 726 A8 120/5 72,6 35 710 2147 11/17
R07 GLS303-20090 ZR820 726 A8 120/5 72,6 35 775 1947 11/17
R07 DS20mm GLS303-20090 22535 120/5 72,6 15 705 2147 11/17
R07 DS20mm GLS303-20090 22535 120/5 72,6 15 720 2092 11/17
R07 DS20mm GLS303-20090 22535 120/5 72,6 15 775 1947 11/17
R07 GLS303-20090 ZR820 741 A8 120/5 74,1 35 670 2275 11/17
R07 GLS303-20090 ZR820 741 A8 120/5 74,1 35 775 1947 11/17
R07 GLS303-20090 ohne 120/5 82 35 775 1947 11/17
I.1. Beschreibung der Sonderräder
Hersteller : RFK Tuning GmbH
:
: 67714 Waldfischbach-Burgalben
Handelsmarke :
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0135-18-WIRD-TG_1K
Fahrzeugteil: Sonderrad 9 J X 20 H2 Radtyp: GLS303-20090
Antragsteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________

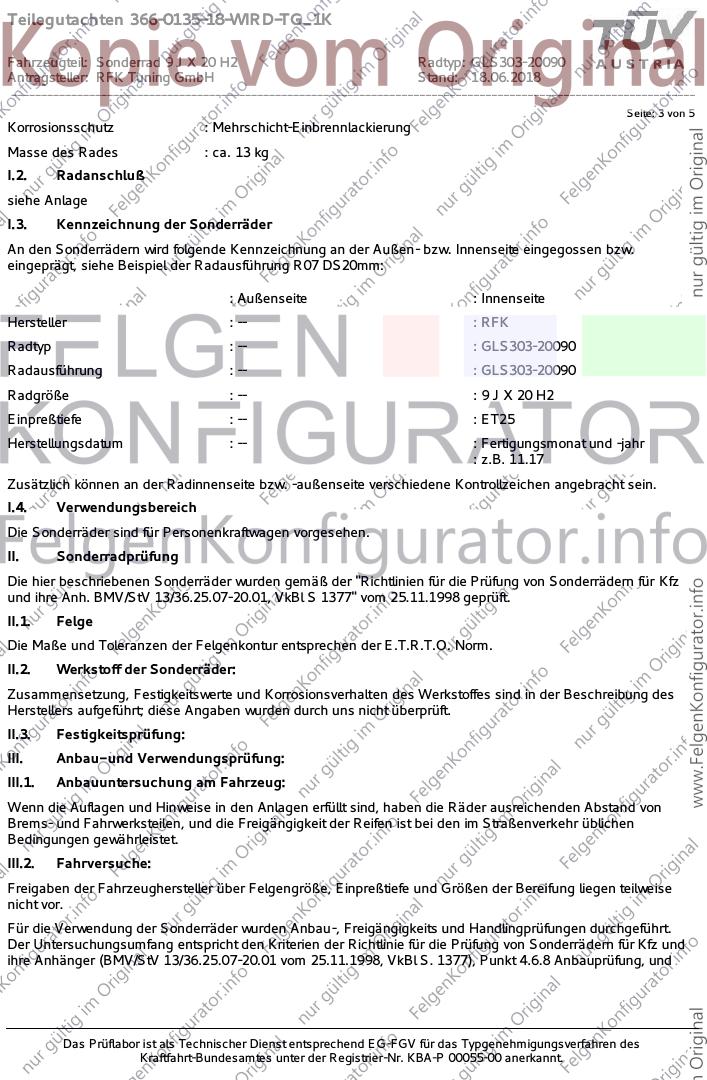

Seite: 3 von 5
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 13 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung R07 DS20mm:
: Außenseite : Innenseite
Hersteller : -- : RFK
Radtyp : -- : GLS303-20090
Radausführung : -- : GLS303-20090
Radgröße : -- : 9 J X 20 H2
Einpreßtiefe : -- : ET25
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 11.17
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0135-18-WIRD-TG_1K
Fahrzeugteil: Sonderrad 9 J X 20 H2 Radtyp: GLS303-20090
Antragsteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 4 von 5
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 01.2018 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.

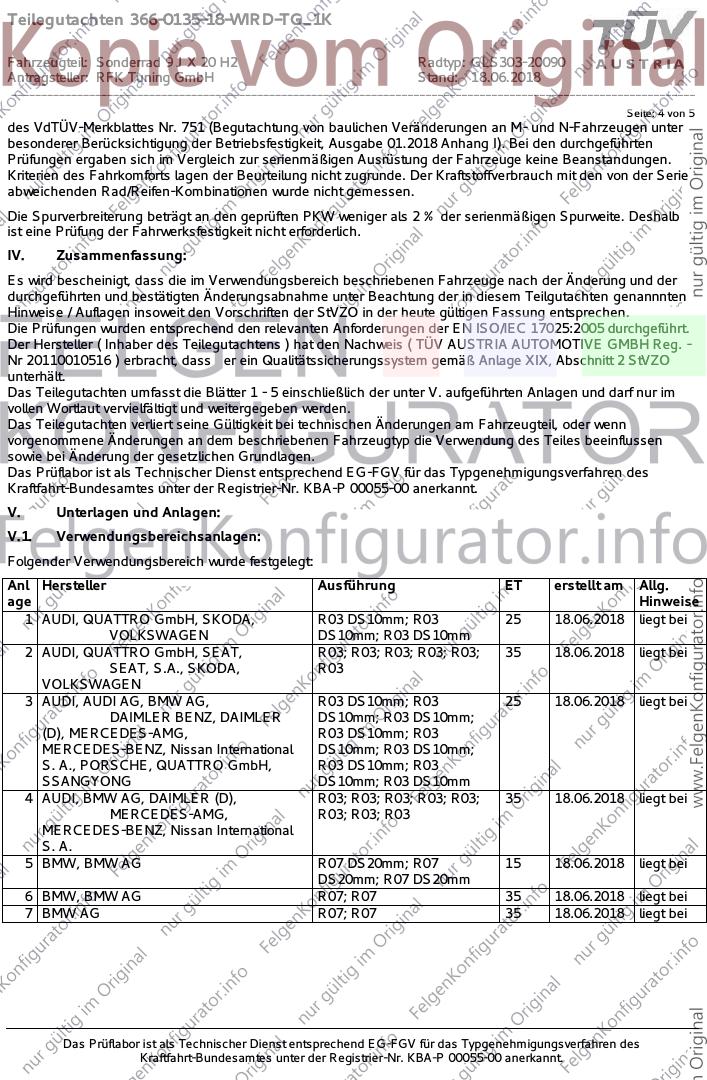

IV. Zusammenfassung:
Es wird bescheinigt, dass die im Verwendungsbereich beschriebenen Fahrzeuge nach der Änderung und der
durchgeführten und bestätigten Änderungsabnahme unter Beachtung der in diesem Teilgutachten genannnten
Hinweise / Auflagen insoweit den Vorschriften der StVZO in der heute gültigen Fassung entsprechen.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Hersteller ( Inhaber des Teilegutachtens ) hat den Nachweis ( TÜV AUSTRIA AUTOMOTIVE GMBH Reg. -
Nr 20110010516 ) erbracht, dass er ein Qualitätssicherungssystem gemäß Anlage XIX, Abschnitt 2 StVZO
unterhält.
Das Teilegutachten umfasst die Blätter 1 - 5 einschließlich der unter V. aufgeführten Anlagen und darf nur im
vollen Wortlaut vervielfältigt und weitergegeben werden.
Das Teilegutachten verliert seine Gültigkeit bei technischen Änderungen am Fahrzeugteil, oder wenn
vorgenommene Änderungen an dem beschriebenen Fahrzeugtyp die Verwendung des Teiles beeinflussen
sowie bei Änderung der gesetzlichen Grundlagen.
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgender Verwendungsbereich wurde festgelegt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, QUATTRO GmbH, SKODA, R03 DS10mm; R03 25 18.06.2018 liegt bei
VOLKSWAGEN DS10mm; R03 DS10mm
2 AUDI, QUATTRO GmbH, SEAT, R03; R03; R03; R03; R03; 35 18.06.2018 liegt bei
SEAT, S.A., SKODA, R03
VOLKSWAGEN
3 AUDI, AUDI AG, BMW AG, R03 DS10mm; R03 25 18.06.2018 liegt bei
DAIMLER BENZ, DAIMLER DS10mm; R03 DS10mm;
(D), MERCEDES-AMG, R03 DS10mm; R03
MERCEDES-BENZ, Nissan International DS10mm; R03 DS10mm;
S. A., PORSCHE, QUATTRO GmbH, R03 DS10mm; R03
SSANGYONG DS10mm; R03 DS10mm
4 AUDI, BMW AG, DAIMLER (D), R03; R03; R03; R03; R03; 35 18.06.2018 liegt bei
MERCEDES-AMG, R03; R03; R03
MERCEDES-BENZ, Nissan International
S. A.
5 BMW, BMW AG R07 DS20mm; R07 15 18.06.2018 liegt bei
DS20mm; R07 DS20mm
6 BMW, BMW AG R07; R07 35 18.06.2018 liegt bei
7 BMW AG R07; R07 35 18.06.2018 liegt bei
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0135-18-WIRD-TG_1K
Fahrzeugteil: Sonderrad 9 J X 20 H2 Radtyp: GLS303-20090
Antragsteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 5 von 5
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 18.06.2018
HOT
Das Prüflabor ist als Technischer Dienst entsprechend EG-FGV für das Typgenehmigungsverfahren des
Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00055-00 anerkannt.
Teilegutachten 366-0135-18-WIRD-TG_1K
ANLAGE: Allgemeine Hinweise Radtyp: GLS303-20090
Hersteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

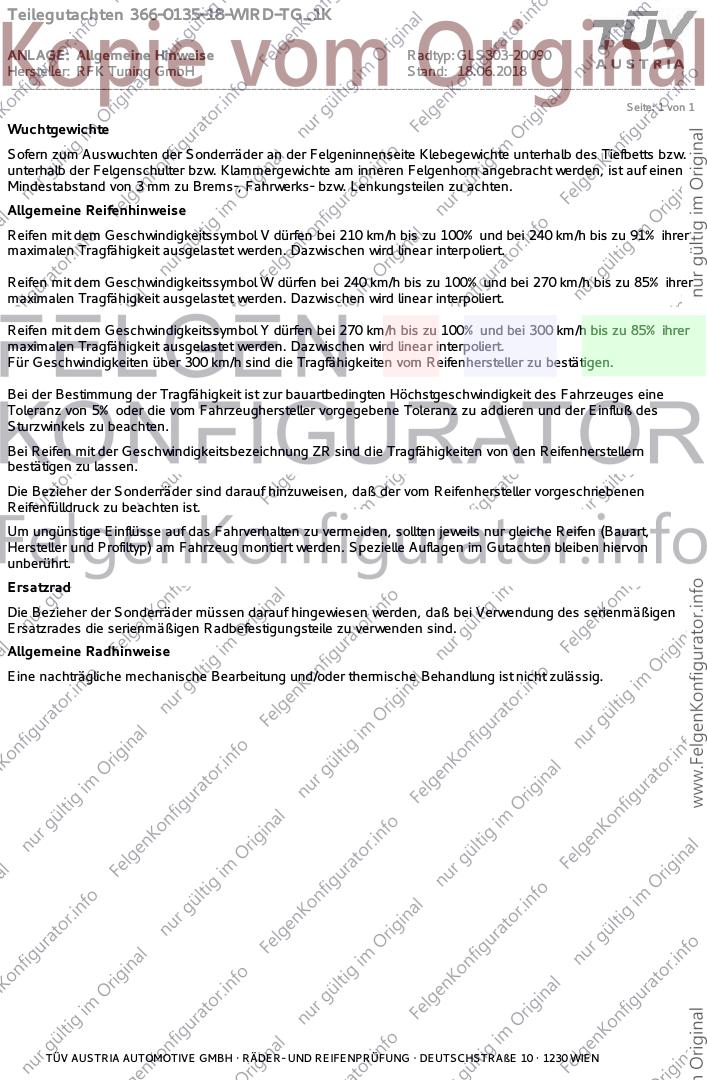

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Teilegutachten 366-0135-18-WIRD-TG_1K
ANLAGE: Radabdeckung Radtyp: GLS303-20090
Hersteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

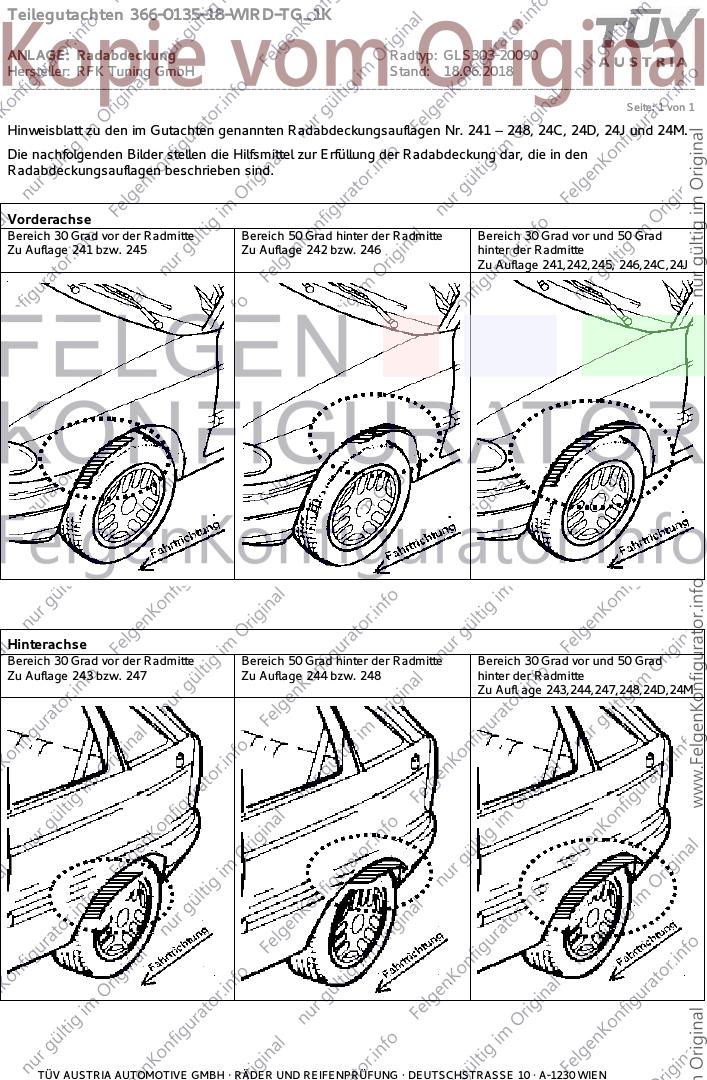

Hinweisblatt zu den im Gutachten genannten Radabdeckungsauflagen Nr. 241 – 248, 24C, 24D, 24J und 24M.
Die nachfolgenden Bilder stellen die Hilfsmittel zur Erfüllung der Radabdeckung dar, die in den
Radabdeckungsauflagen beschrieben sind.
Vorderachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 241 bzw. 245 Zu Auflage 242 bzw. 246 hinter der Radmitte
Zu Auflage 241,242,245, 246,24C,24J
Hinterachse
Bereich 30 Grad vor der Radmitte Bereich 50 Grad hinter der Radmitte Bereich 30 Grad vor und 50 Grad
Zu Auflage 243 bzw. 247 Zu Auflage 244 bzw. 248 hinter der Radmitte
Zu Aufl age 243,244,247,248,24D,24M
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER UND REIFENPRÜFUNG DEUTSCHSTRASSE 10 A-1230 WIEN
Teilegutachten 366-0135-18-WIRD-TG_1K
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: GLS303-20090
Hersteller: RFK Tuning GmbH Stand: 18.06.2018
__________________________________________________________________________________________________________________
Seite: 1 von 1

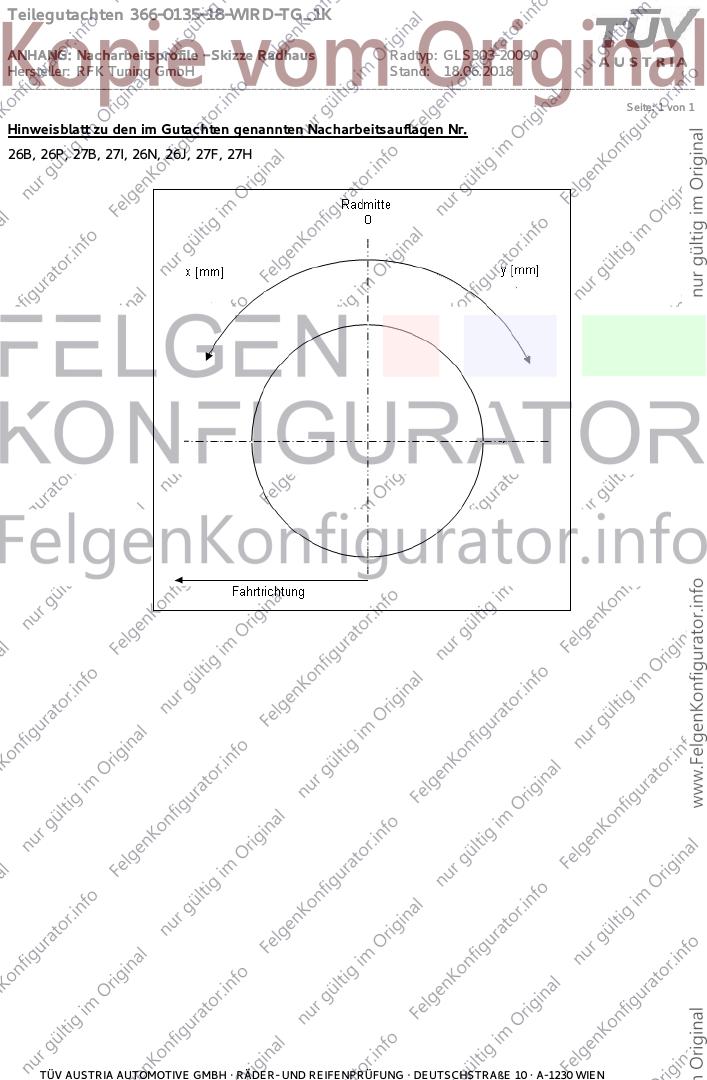

Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
TÜV AUSTRIA
AUTOMOTIVE GMBH
RÄDER- UND
REIFENPRÜFUNG

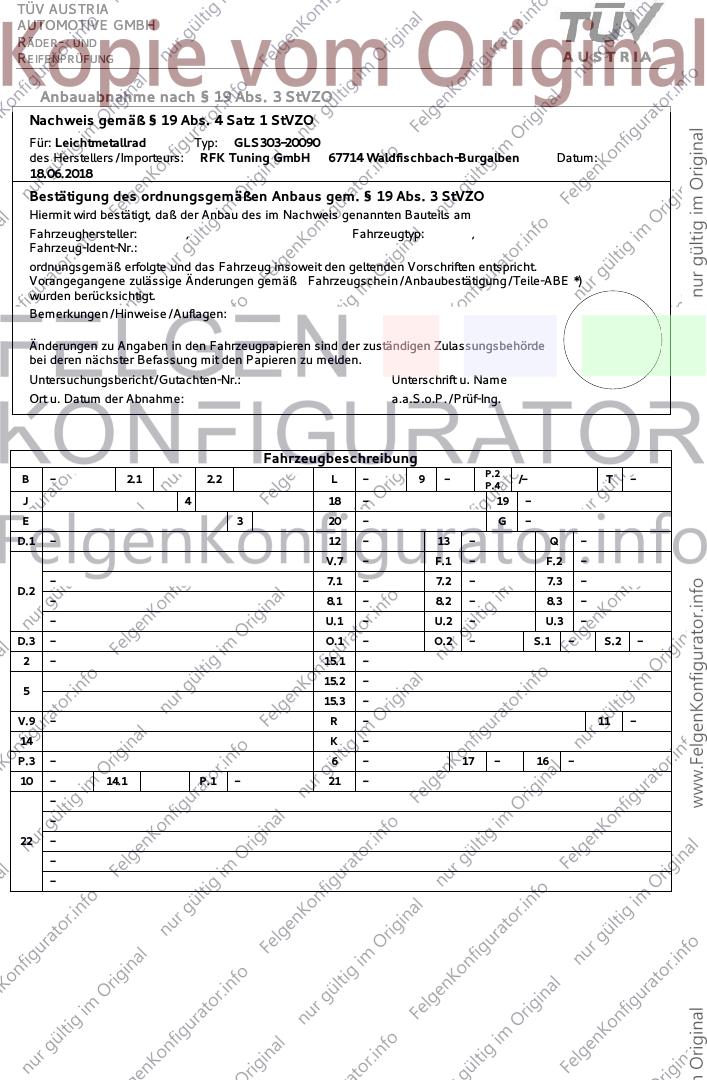

Anbauabnahme nach § 19 Abs. 3 StVZO
Nachweis gemäß § 19 Abs. 4 Satz 1 StVZO
Für: Leichtmetallrad Typ: GLS303-20090
des Herstellers / Importeurs: RFK Tuning GmbH 67714 Waldfischbach-Burgalben Datum:
18.06.2018
Bestätigung des ordnungsgemäßen Anbaus gem. § 19 Abs. 3 StVZO
Hiermit wird bestätigt, daß der Anbau des im Nachweis genannten Bauteils am
Fahrzeughersteller: , Fahrzeugtyp: ,
Fahrzeug-Ident-Nr.:
ordnungsgemäß erfolgte und das Fahrzeug insoweit den geltenden Vorschriften entspricht.
Vorangegangene zulässige Änderungen gemäß Fahrzeugschein / Anbaubestätigung / Teile-ABE *)
wurden berücksichtigt.
Bemerkungen / Hinweise / Auflagen:
Änderungen zu Angaben in den Fahrzeugpapieren sind der zuständigen Zulassungsbehörde
bei deren nächster Befassung mit den Papieren zu melden.
Untersuchungsbericht / Gutachten-Nr.: Unterschrift u. Name
Ort u. Datum der Abnahme: a.a.S.o.P. / Prüf-Ing.
Fahrzeugbeschreibung
P.2
B - 2.1 2.2 L - 9 - /- T -
P.4
J 4 18 - 19 -
E 3 20 - G -
D.1 - 12 - 13 - Q -
V.7 - F.1 - F.2 -
- 7.1 - 7.2 - 7.3 -
D.2
- 8.1 - 8.2 - 8.3 -
- U.1 - U.2 - U.3 -
D.3 - O.1 - O.2 - S.1 - S.2 -
2 - 15.1 -
15.2 -
5
15.3 -
V.9 - R - 11 -
14 K -
P.3 - 6 - 17 - 16 -
10 - 14.1 P.1 - 21 -
-
-
22 -
-
-
