GUTACHTEN zur ABE Nr. 48442 nach §22 StVZO
Prüfbericht Nr. 55070411 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5J x 15H2 Typ AS1-6515
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 3
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS1
Typ AS1-6515
Radgröße 6.5J x 15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
OP AS1-6515 OP / ohne Ring 4/108/65,1 20 500 1995 2/2018
V6 AS1-6515 V6 / ohne Ring 5/100/57,1 38 630 2050 7/2011
V7 AS1-6515 V7 / ohne Ring 5/112/57,1 45 700 2100 7/2011
W4 AS1-6515 W4 / Ø72,5 / Ø60,1 5/114,3/60,1 45 700 2100 7/2011
W4 AS1-6515 W4 / Ø72,5 / Ø64,1 5/114,3/64,1 45 700 2100 7/2011
W4 AS1-6515 W4 / Ø72,5 / Ø66,1 5/114,3/66,1 45 700 2100 7/2011
W4 AS1-6515 W4 / Ø72,5 / Ø67,1 5/114,3/67,1 45 700 2100 7/2011
Kennzeichnung
KBA-Nummer 48442
Herstellerzeichen TEC
Radtyp und Ausführung AS1-6515 (s.o.)
Radgröße 6.5J x 15H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen MSI
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48442 nach §22 StVZO
Prüfbericht Nr. 55070411 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5J x 15H2 Typ AS1-6515
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 3

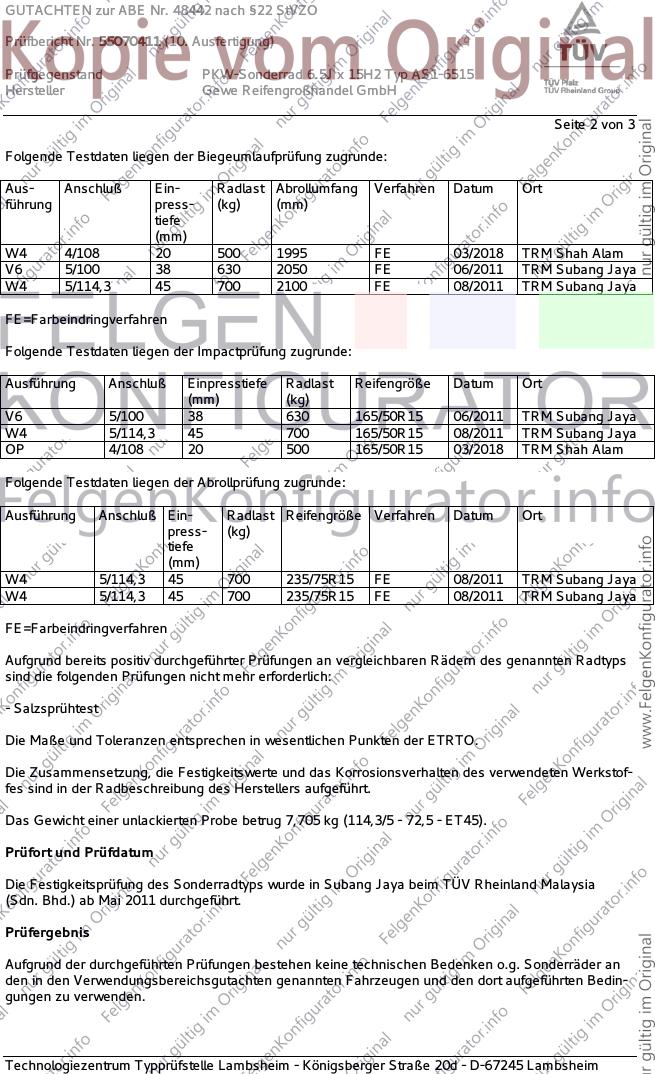

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abrollumfang Verfahren Datum Ort
führung press- (kg) (mm)
tiefe
(mm)
W4 4/108 20 500 1995 FE 03/2018 TRM Shah Alam
V6 5/100 38 630 2050 FE 06/2011 TRM Subang Jaya
W4 5/114,3 45 700 2100 FE 08/2011 TRM Subang Jaya
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
(mm) (kg)
V6 5/100 38 630 165/50R15 06/2011 TRM Subang Jaya
W4 5/114,3 45 700 165/50R15 08/2011 TRM Subang Jaya
OP 4/108 20 500 165/50R15 03/2018 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Ein- Radlast Reifengröße Verfahren Datum Ort
press- (kg)
tiefe
(mm)
W4 5/114,3 45 700 235/75R15 FE 08/2011 TRM Subang Jaya
W4 5/114,3 45 700 235/75R15 FE 08/2011 TRM Subang Jaya
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,705 kg (114,3/5 - 72,5 - ET45).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia
(Sdn. Bhd.) ab Mai 2011 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48442 nach §22 StVZO
Prüfbericht Nr. 55070411 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5J x 15H2 Typ AS1-6515
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 3
Anlagen
Beschreibung - 16.10.2017
Radzeichnung AS1-6515-06 16.02.2011
mit Änderung vom 23.11.2017
PDF BFM Zusammenstellung Stand 01 20.05.2011
mit Änderung vom 06.12.2013
Befestigungsmittelzeichnung ZSZM-02 25.11.2008
Zentrierring-Zusammenstellung Stand 02 03.06.2011
mit Änderung vom 25.06.2014
Verwendungsbereich Anlagen 1 bis 7
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. August 2019
Wagner 00327200.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48442 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55070411 (10. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6.5J x 15H2 Typ AS1-6515
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
