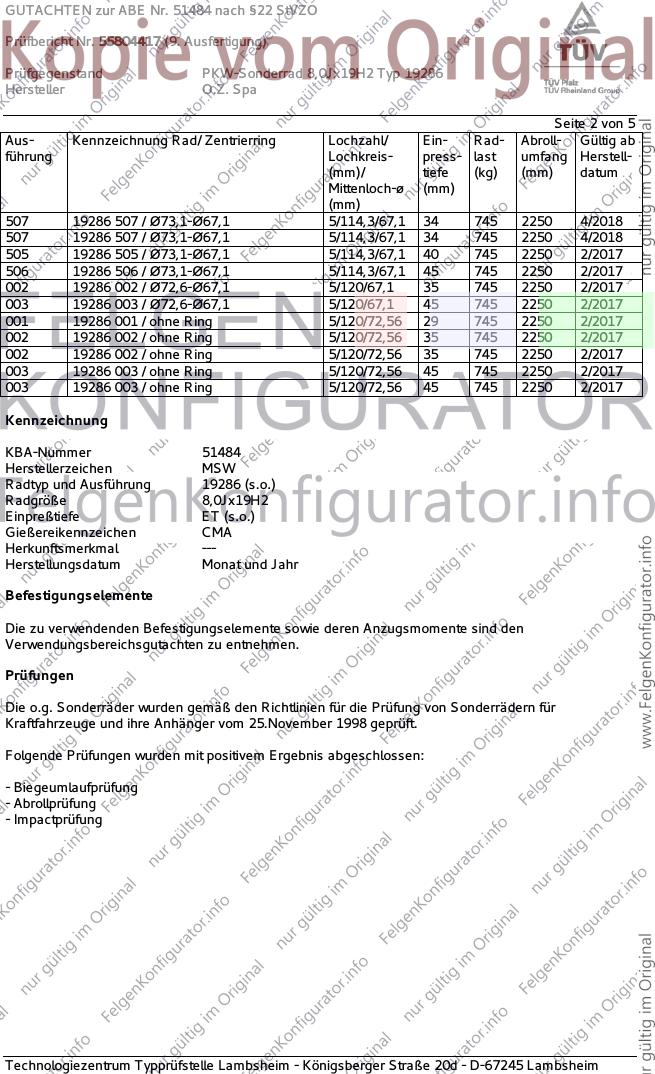

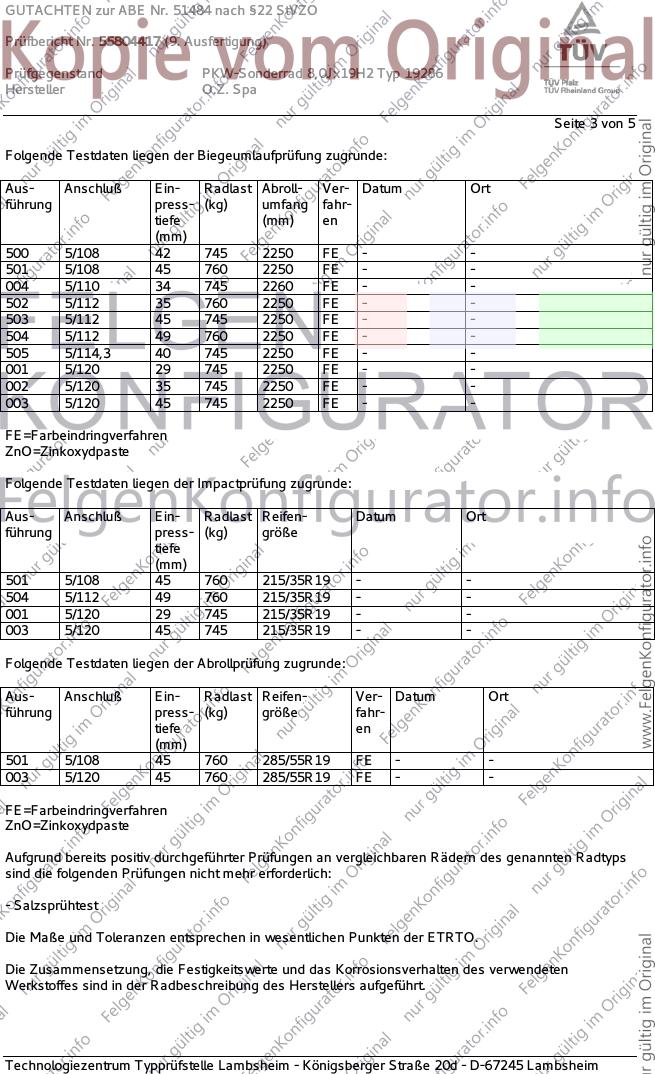

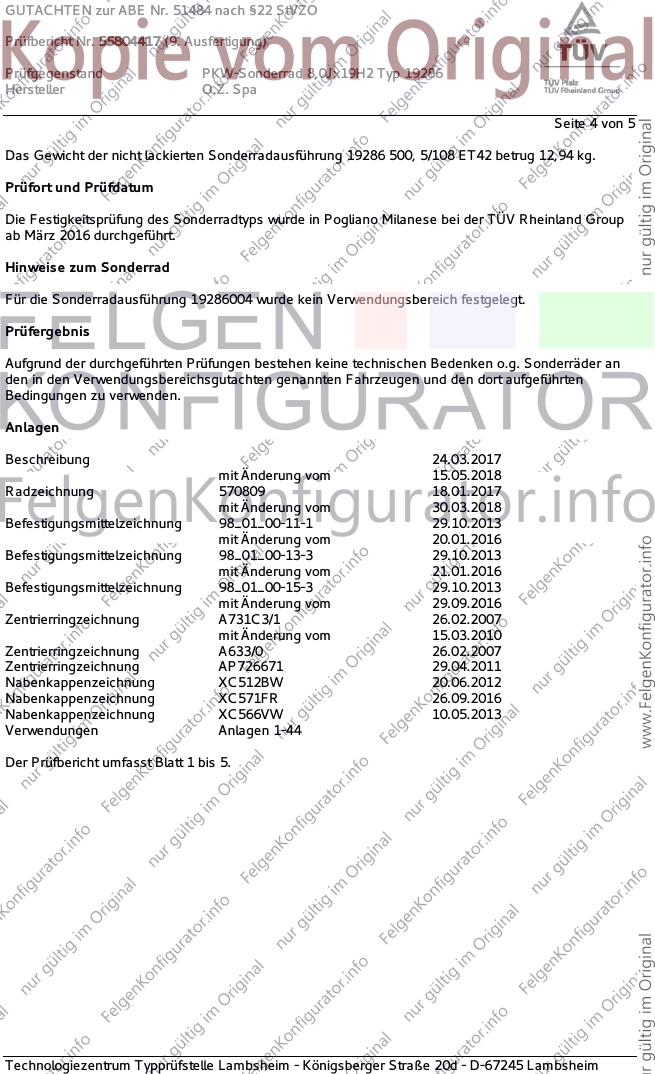

GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 1 von 5
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW71
Typ 19286
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
500 19286 500 / Ø73,1-Ø60,1 5/108/60,1 42 745 2250 2/2017
501 19286 501 / Ø73,1-Ø60,1 5/108/60,1 45 760 2250 2/2017
500 19286 500 / Ø73,1-Ø63,4 5/108/63,4 42 745 2250 2/2017
501 19286 501 / Ø73,1-Ø63,4 5/108/63,4 45 760 2250 2/2017
500 19286 500 / Ø73,1-Ø65,1 5/108/65,1 42 745 2250 2/2017
501 19286 501 / Ø73,1-Ø65,1 5/108/65,1 45 760 2250 2/2017
500 19286 500 / Ø73,1-Ø67,1 5/108/67,1 42 745 2250 2/2017
501 19286 501 / Ø73,1-Ø67,1 5/108/67,1 45 760 2250 2/2017
004 19286 004 / ohne Ring 5/110/65,06 34 745 2260 10/2017
502 19286 502 / Ø73,1-Ø65,1 5/112/65,1 35 760 2250 2/2017
500 19286 500 / Ø73,1-Ø65,1 5/108/65,1 42 745 2250 2/2017
502 19286 502 / Ø73,1-Ø57,1 5/112/57,1 35 760 2250 2/2017
503 19286 503 / Ø73,1-Ø57,1 5/112/57,1 45 745 2250 2/2017
504 19286 504 / Ø73,1-Ø57,1 5/112/57,1 49 760 2250 2/2017
504 19286 504 / Ø73,1-Ø57,1 5/112/57,1 49 760 2250 2/2017
502 19286 502 / Ø73,1-Ø66,45 5/112/66,45 35 760 2250 2/2017
503 19286 503 / Ø73,1-Ø66,45 5/112/66,45 45 745 2250 2/2017
504 19286 504 / Ø73,1-Ø66,45 5/112/66,45 49 760 2250 2/2017
502 19286 502 / Ø73,1-Ø66,6 5/112/66,6 35 760 2250 2/2017
503 19286 503 / Ø73,1-Ø66,6 5/112/66,6 45 745 2250 2/2017
504 19286 504 / Ø73,1-Ø66,6 5/112/66,6 49 760 2250 2/2017
505 19286 505 / Ø73,1-Ø56,1 5/114,3/56,1 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø56,1 5/114,3/56,1 45 745 2250 2/2017
507 19286 507 / Ø73,1-Ø60,1 5/114,3/60,1 34 745 2250 4/2018
505 19286 505 / Ø73,1-Ø60,1 5/114,3/60,1 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø60,1 5/114,3/60,1 45 745 2250 2/2017
507 19286 507 / Ø73,1-Ø64,1 5/114,3/64,1 34 745 2250 4/2018
505 19286 505 / Ø73,1-Ø64,1 5/114,3/64,1 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø64,1 5/114,3/64,1 45 745 2250 2/2017
507 19286 507 / Ø73,1-Ø66,1 5/114,3/66,1 34 745 2250 4/2018
505 19286 505 / Ø73,1-Ø66,1 5/114,3/66,1 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø66,1 5/114,3/66,1 45 745 2250 2/2017
505 19286 505 / Ø73,1-Ø66,6 5/114,3/66,6 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø66,6 5/114,3/66,6 45 745 2250 2/2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
507 19286 507 / Ø73,1-Ø67,1 5/114,3/67,1 34 745 2250 4/2018
507 19286 507 / Ø73,1-Ø67,1 5/114,3/67,1 34 745 2250 4/2018
505 19286 505 / Ø73,1-Ø67,1 5/114,3/67,1 40 745 2250 2/2017
506 19286 506 / Ø73,1-Ø67,1 5/114,3/67,1 45 745 2250 2/2017
002 19286 002 / Ø72,6-Ø67,1 5/120/67,1 35 745 2250 2/2017
003 19286 003 / Ø72,6-Ø67,1 5/120/67,1 45 745 2250 2/2017
001 19286 001 / ohne Ring 5/120/72,56 29 745 2250 2/2017
002 19286 002 / ohne Ring 5/120/72,56 35 745 2250 2/2017
002 19286 002 / ohne Ring 5/120/72,56 35 745 2250 2/2017
003 19286 003 / ohne Ring 5/120/72,56 45 745 2250 2/2017
003 19286 003 / ohne Ring 5/120/72,56 45 745 2250 2/2017
Kennzeichnung
KBA-Nummer 51484
Herstellerzeichen MSW
Radtyp und Ausführung 19286 (s.o.)
Radgröße 8,0Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen CMA
Herkunftsmerkmal ---
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 3 von 5
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 42 745 2250 FE - -
501 5/108 45 760 2250 FE - -
004 5/110 34 745 2260 FE - -
502 5/112 35 760 2250 FE - -
503 5/112 45 745 2250 FE - -
504 5/112 49 760 2250 FE - -
505 5/114,3 40 745 2250 FE - -
001 5/120 29 745 2250 FE - -
002 5/120 35 745 2250 FE - -
003 5/120 45 745 2250 FE - -
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
501 5/108 45 760 215/35R19 - -
504 5/112 49 760 215/35R19 - -
001 5/120 29 745 215/35R19 - -
003 5/120 45 745 215/35R19 - -
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
501 5/108 45 760 285/55R19 FE - -
003 5/120 45 760 285/55R19 FE - -
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 4 von 5
Das Gewicht der nicht lackierten Sonderradausführung 19286 500, 5/108 ET42 betrug 12,94 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese bei der TÜV Rheinland Group
ab März 2016 durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführung 19286004 wurde kein Verwendungsbereich festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 24.03.2017
mit Änderung vom 15.05.2018
Radzeichnung 570809 18.01.2017
mit Änderung vom 30.03.2018
Befestigungsmittelzeichnung 98_01_00-11-1 29.10.2013
mit Änderung vom 20.01.2016
Befestigungsmittelzeichnung 98_01_00-13-3 29.10.2013
mit Änderung vom 21.01.2016
Befestigungsmittelzeichnung 98_01_00-15-3 29.10.2013
mit Änderung vom 29.09.2016
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung AP726671 29.04.2011
Nabenkappenzeichnung XC512BW 20.06.2012
Nabenkappenzeichnung XC571FR 26.09.2016
Nabenkappenzeichnung XC566VW 10.05.2013
Verwendungen Anlagen 1-44
Der Prüfbericht umfasst Blatt 1 bis 5.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 5 von 5
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. November 2019
Pohl 00332532.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51484 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55804417 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ 19286
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
