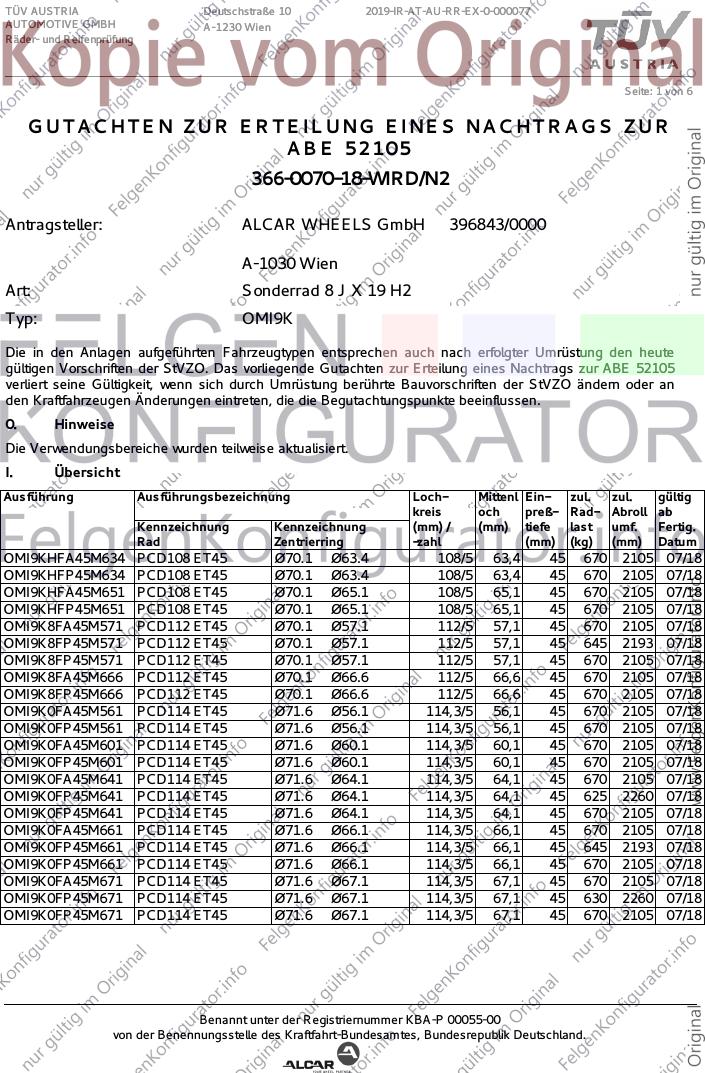

Räder- und Reifenprüfung
Seite: 1 von 6
GUTACHTEN ZUR ERTEILUNG EINES NACHT RAGS ZUR
ABE 52 105
366-0070-18-WIRD/N2
Antragsteller: ALCAR WHEELS GmbH 396843/0000
A-1030 Wien
Art: Sonderrad 8 J X 19 H2
Typ: OMI9K
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 52105
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die Verwendungsbereiche wurden teilweise aktualisiert.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
OMI9KHFA45M634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 670 2105 07/18
OMI9KHFP45M634 PCD108 ET45 Ø70.1 Ø63.4 108/5 63,4 45 670 2105 07/18
OMI9KHFA45M651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 670 2105 07/18
OMI9KHFP45M651 PCD108 ET45 Ø70.1 Ø65.1 108/5 65,1 45 670 2105 07/18
OMI9K8FA45M571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 670 2105 07/18
OMI9K8FP45M571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 645 2193 07/18
OMI9K8FP45M571 PCD112 ET45 Ø70.1 Ø57.1 112/5 57,1 45 670 2105 07/18
OMI9K8FA45M666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 670 2105 07/18
OMI9K8FP45M666 PCD112 ET45 Ø70.1 Ø66.6 112/5 66,6 45 670 2105 07/18
OMI9K0FA45M561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 670 2105 07/18
OMI9K0FP45M561 PCD114 ET45 Ø71.6 Ø56.1 114,3/5 56,1 45 670 2105 07/18
OMI9K0FA45M601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 670 2105 07/18
OMI9K0FP45M601 PCD114 ET45 Ø71.6 Ø60.1 114,3/5 60,1 45 670 2105 07/18
OMI9K0FA45M641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 670 2105 07/18
OMI9K0FP45M641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 625 2260 07/18
OMI9K0FP45M641 PCD114 ET45 Ø71.6 Ø64.1 114,3/5 64,1 45 670 2105 07/18
OMI9K0FA45M661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 670 2105 07/18
OMI9K0FP45M661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 645 2193 07/18
OMI9K0FP45M661 PCD114 ET45 Ø71.6 Ø66.1 114,3/5 66,1 45 670 2105 07/18
OMI9K0FA45M671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 670 2105 07/18
OMI9K0FP45M671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 630 2260 07/18
OMI9K0FP45M671 PCD114 ET45 Ø71.6 Ø67.1 114,3/5 67,1 45 670 2105 07/18
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0070-18-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 52105
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: OMI9K
Antragsteller: ALCAR WHEELS GmbH Stand: 20.02.2019
__________________________________________________________________________________________________________________
Seite: 2 von 6
I.1. Beschreibung der Sonderräder
Antragsteller : ALCAR WHEELS GmbH
A-1030 Wien
Hersteller : ALCAR WHEELS GmbH
:
: A-1030 Wien
Handelsmarke : DOTZ Misano
Art der Sonderräder :LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,5 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung OMI9KHFP45M634:
: Außenseite : Innenseite
Radtyp : -- : OMI9K
Radausführung : -- : PCD114 ET45
Radgröße : -- : 8 J X 19 H2
Typzeichen : KBA 52105 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 07.18
Herkunftsmerkmal : -- : MII
Gießereikennzeichnung : -- : MS
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : DOTZ
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen und Geländefahrzeuge vorgesehen.
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0070-18-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 52105
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: OMI9K
Antragsteller: ALCAR WHEELS GmbH Stand: 20.02.2019
__________________________________________________________________________________________________________________

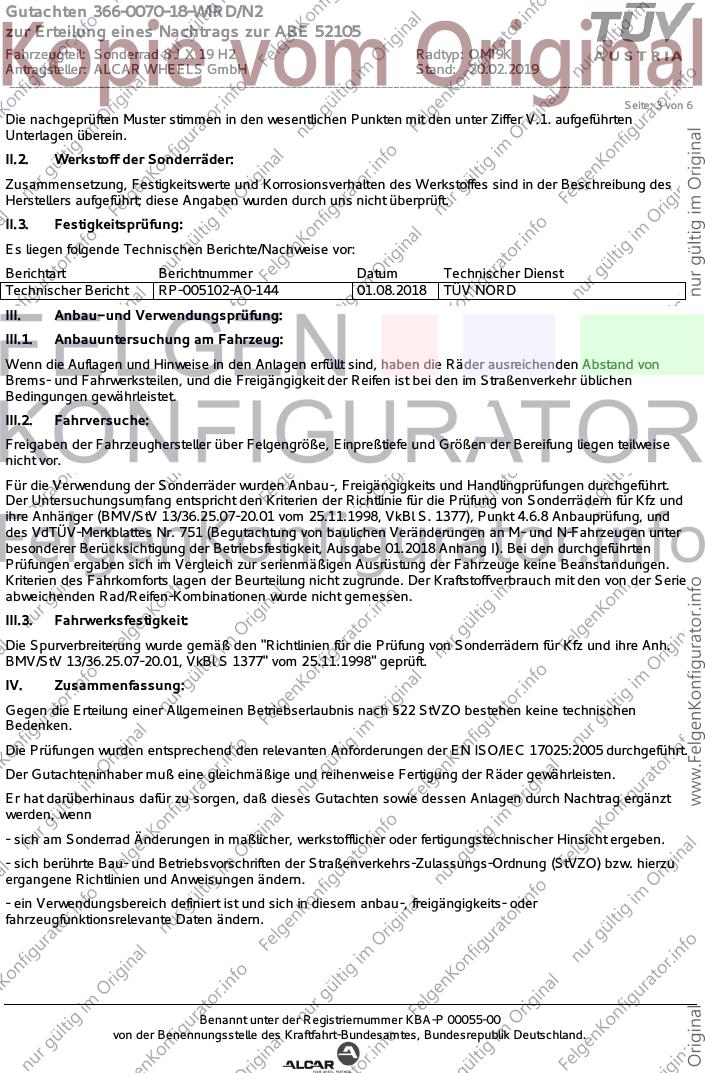

Seite: 3 von 6
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V.1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Technischer Bericht RP-005102-A0-144 01.08.2018 TÜV NORD
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 01.2018 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung wurde gemäß den "Richtlinien für die Prüfung von Sonderrädern für Kfz und ihre Anh.
BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998" geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0070-18-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 52105
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: OMI9K
Antragsteller: ALCAR WHEELS GmbH Stand: 20.02.2019
__________________________________________________________________________________________________________________

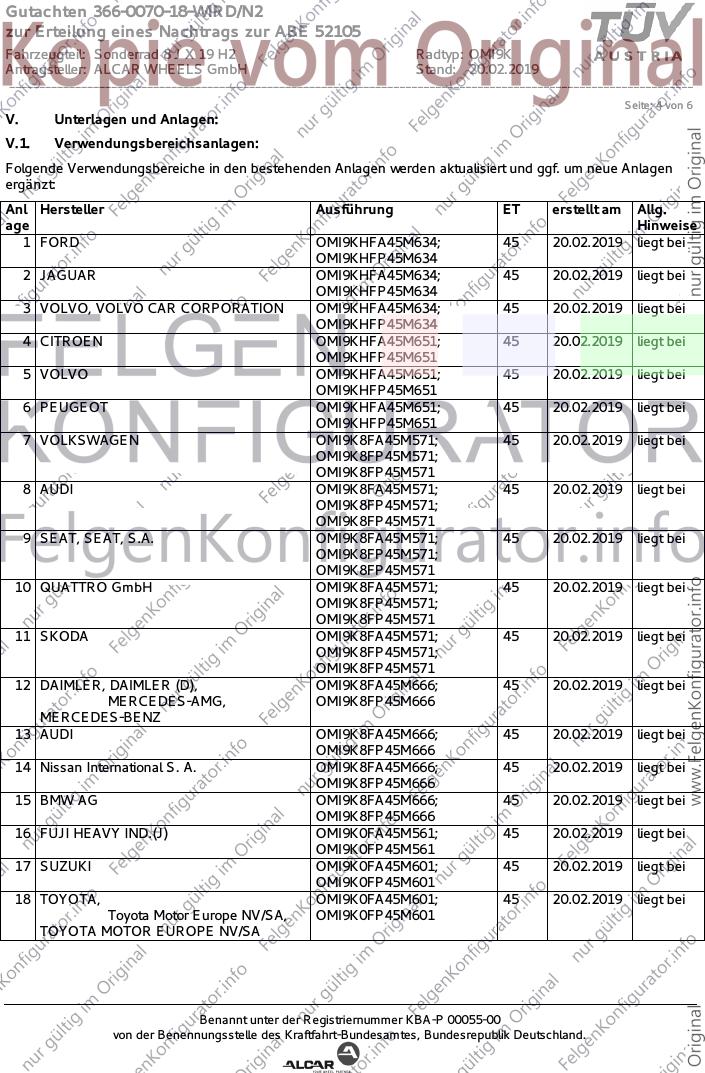

Seite: 4 von 6
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FORD OMI9KHFA45M634; 45 20.02.2019 liegt bei
OMI9KHFP45M634
2 JAGUAR OMI9KHFA45M634; 45 20.02.2019 liegt bei
OMI9KHFP45M634
3 VOLVO, VOLVO CAR CORPORATION OMI9KHFA45M634; 45 20.02.2019 liegt bei
OMI9KHFP45M634
4 CITROEN OMI9KHFA45M651; 45 20.02.2019 liegt bei
OMI9KHFP45M651
5 VOLVO OMI9KHFA45M651; 45 20.02.2019 liegt bei
OMI9KHFP45M651
6 PEUGEOT OMI9KHFA45M651; 45 20.02.2019 liegt bei
OMI9KHFP45M651
7 VOLKSWAGEN OMI9K8FA45M571; 45 20.02.2019 liegt bei
OMI9K8FP45M571;
OMI9K8FP45M571
8 AUDI OMI9K8FA45M571; 45 20.02.2019 liegt bei
OMI9K8FP45M571;
OMI9K8FP45M571
9 SEAT, SEAT, S.A. OMI9K8FA45M571; 45 20.02.2019 liegt bei
OMI9K8FP45M571;
OMI9K8FP45M571
10 QUATTRO GmbH OMI9K8FA45M571; 45 20.02.2019 liegt bei
OMI9K8FP45M571;
OMI9K8FP45M571
11 SKODA OMI9K8FA45M571; 45 20.02.2019 liegt bei
OMI9K8FP45M571;
OMI9K8FP45M571
12 DAIMLER, DAIMLER (D), OMI9K8FA45M666; 45 20.02.2019 liegt bei
MERCEDES-AMG, OMI9K8FP45M666
MERCEDES-BENZ
13 AUDI OMI9K8FA45M666; 45 20.02.2019 liegt bei
OMI9K8FP45M666
14 Nissan International S. A. OMI9K8FA45M666; 45 20.02.2019 liegt bei
OMI9K8FP45M666
15 BMW AG OMI9K8FA45M666; 45 20.02.2019 liegt bei
OMI9K8FP45M666
16 FUJI HEAVY IND.(J) OMI9K0FA45M561; 45 20.02.2019 liegt bei
OMI9K0FP45M561
17 SUZUKI OMI9K0FA45M601; 45 20.02.2019 liegt bei
OMI9K0FP45M601
18 TOYOTA, OMI9K0FA45M601; 45 20.02.2019 liegt bei
Toyota Motor Europe NV/SA, OMI9K0FP45M601
TOYOTA MOTOR EUROPE NV/SA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0070-18-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 52105
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: OMI9K
Antragsteller: ALCAR WHEELS GmbH Stand: 20.02.2019
__________________________________________________________________________________________________________________

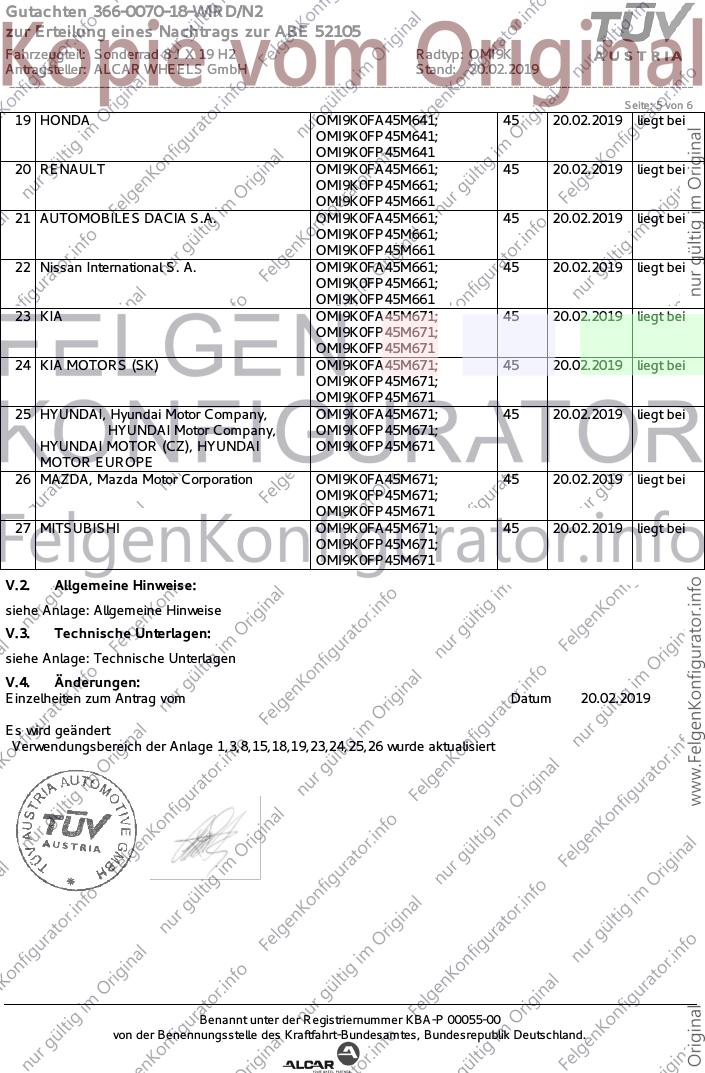

Seite: 5 von 6
19 HONDA OMI9K0FA45M641; 45 20.02.2019 liegt bei
OMI9K0FP45M641;
OMI9K0FP45M641
20 RENAULT OMI9K0FA45M661; 45 20.02.2019 liegt bei
OMI9K0FP45M661;
OMI9K0FP45M661
21 AUTOMOBILES DACIA S.A. OMI9K0FA45M661; 45 20.02.2019 liegt bei
OMI9K0FP45M661;
OMI9K0FP45M661
22 Nissan International S. A. OMI9K0FA45M661; 45 20.02.2019 liegt bei
OMI9K0FP45M661;
OMI9K0FP45M661
23 KIA OMI9K0FA45M671; 45 20.02.2019 liegt bei
OMI9K0FP45M671;
OMI9K0FP45M671
24 KIA MOTORS (SK) OMI9K0FA45M671; 45 20.02.2019 liegt bei
OMI9K0FP45M671;
OMI9K0FP45M671
25 HYUNDAI, Hyundai Motor Company, OMI9K0FA45M671; 45 20.02.2019 liegt bei
HYUNDAI Motor Company, OMI9K0FP45M671;
HYUNDAI MOTOR (CZ), HYUNDAI OMI9K0FP45M671
MOTOR EUROPE
26 MAZDA, Mazda Motor Corporation OMI9K0FA45M671; 45 20.02.2019 liegt bei
OMI9K0FP45M671;
OMI9K0FP45M671
27 MITSUBISHI OMI9K0FA45M671; 45 20.02.2019 liegt bei
OMI9K0FP45M671;
OMI9K0FP45M671
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Änderungen:
Einzelheiten zum Antrag vom Datum 20.02.2019
Es wird geändert
Verwendungsbereich der Anlage 1,3,8,15,18,19,23,24,25,26 wurde aktualisiert
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0070-18-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 52105
Fahrzeugteil: Sonderrad 8 J X 19 H2 Radtyp: OMI9K
Antragsteller: ALCAR WHEELS GmbH Stand: 20.02.2019
__________________________________________________________________________________________________________________
Seite: 6 von 6
Cinibulk
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 20.02.2019
KUB
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
