GUTACHTEN zur ABE Nr. 47642 nach §22 StVZO
Prüfbericht Nr. 55007709 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx15H2 Typ RC19-555
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 4
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell RC19
Typ RC19-555
Radgröße 5,5 J x 15 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad - Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Ausführungsbezeichnung/ Lochkreis- press- last umfang Herstell-
Zentrierring (mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
§ 22 47642, Erweiterung 08
M1 RC19-555 M1 /ohne Ring 4/100/54,1 36 500 1900 9/2011
M1 RC19-555 M1 / ohne Ring 4/100/54,1 45 550 1900 1/2009
H2 RC19-555 H2 / ohne Ring 4/100/56,1 45 550 1900 6/2009
R1 RC19-555 R1 / ohne Ring 4/100/60,1 34 650 1950 5/2014
R10 RC19-555 R10 /ohne Ring 4/100/60,1 34 475 1920 5/2015
R11 RC19-555 R11 / ohne Ring 4/100/60,1 36 500 1920 5/2017
SM1 RC19-555 SM1 / ohne Ring 4/100/60,1 42 550 1900 12/2014
R1 RC19-555 R1 / ohne Ring 4/100/60,1 43 475 1920 9/2009
N6 RC19-555 N6 / ohne Ring 4/100/60,1 50 500 1920 6/2011
T2 RC19-555 T2 / ohne Ring 5/100/54,1 45 500 1950 3/2011
V6 RC19-555-1 V6 / ohne Ring 5/100/57,1 40 520 2000 8/2017
BM1 RC19-555-1 BM1 / ohne Ring 5/112/66,7 46 520 1950 8/2017
Kennzeichnung
KBA-Nummer 47642
Herstellerzeichen BROCK ALLOY WHEELS
Ausführungsbezeichnung RC19-555 (s.o.)
Radgröße 5,5Jx15H2
Einpresstiefe ET (s.o.)
Gießereikennzeichen JAW
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47642 nach §22 StVZO
Prüfbericht Nr. 55007709 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx15H2 Typ RC19-555
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Aus- Anschluss Ein- Radlast Abroll- Ver- Datum Ort
§ 22 47642, Erweiterung 08
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
R10 4/100 34 475 1920 FE 06/2015 TZT Lambsheim
R1 4/100 34 650 1950 FE 06/2014 TZT Lambsheim
M1 4/100 36 500 1900 FE 10/2011 TZT Lambsheim
R11 4/100 36 500 1920 FE 06/2017 TZT Lambsheim
SM1 4/100 42 550 1900 FE 01/2015 TZT Lambsheim
R1 4/100 43 475 1920 FE 11/2009 TZT Lambsheim
M1 4/100 45 550 1900 FE 01/2009 TZT Lambsheim
N6 4/100 50 500 1920 FE 06/2011 TZT Lambsheim
V6 5/100 40 520 2000 FE 09/2017 TZT Lambsheim
T2 5/100 45 500 1950 FE 04/2011 TZT Lambsheim
BM1 5/112 46 520 1950 FE 09/2017 TZT Lambsheim
FE = Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluss Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
M1 4/100/54,1 45 550 155/60R15 01/2009 TZT Lambsheim
T2 5/100/54,1 45 500 155/60R15 04/2011 TZT Lambsheim
R1 4/100/60,1 34 650 155/60R15 06/2014 TZT Lambsheim
N6 4/100/60,1 50 500 155/60R15 06/2011 TZT Lambsheim
SM1 4/100/60,1 42 550 155/60R15 01/2015 TZT Lambsheim
R10 4/100/60,1 34 475 155/60R15 06/2015 TZT Lambsheim
V6 5/100/57,1 40 520 155/60R15 09/2017 TZT Lambsheim
BM1 5/112/66,7 46 520 155/60R15 09/2017 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47642 nach §22 StVZO
Prüfbericht Nr. 55007709 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx15H2 Typ RC19-555
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 4

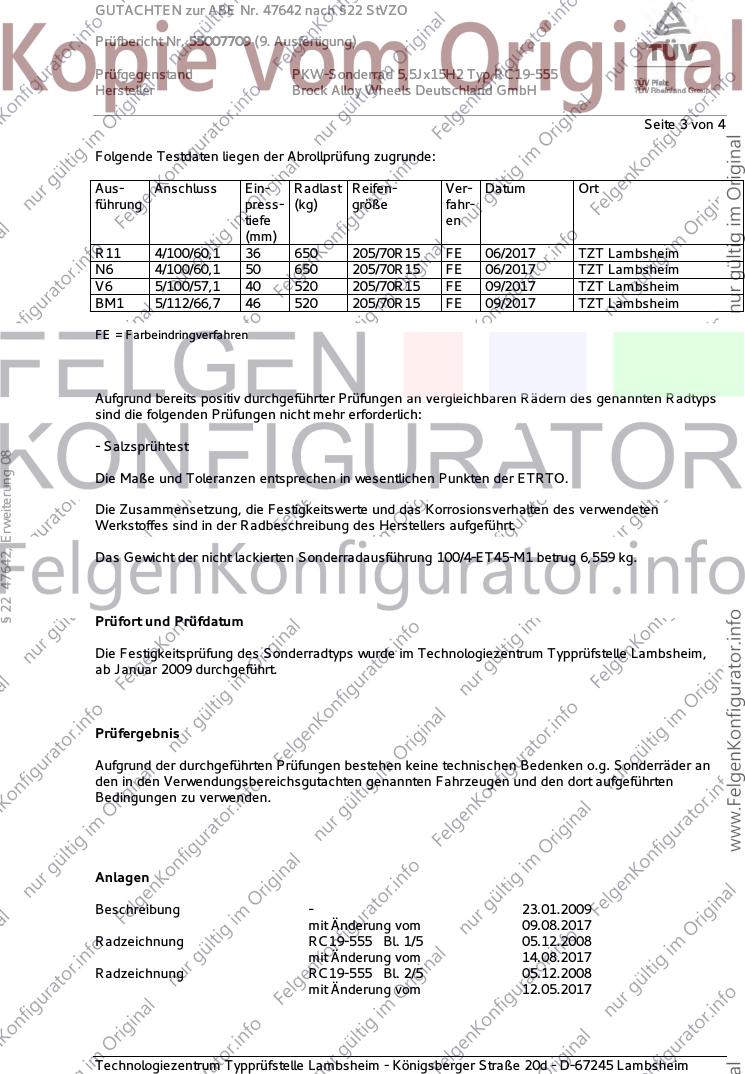

Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluss Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
R11 4/100/60,1 36 650 205/70R15 FE 06/2017 TZT Lambsheim
N6 4/100/60,1 50 650 205/70R15 FE 06/2017 TZT Lambsheim
V6 5/100/57,1 40 520 205/70R15 FE 09/2017 TZT Lambsheim
BM1 5/112/66,7 46 520 205/70R15 FE 09/2017 TZT Lambsheim
FE = Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
§ 22 47642, Erweiterung 08
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 100/4-ET45-M1 betrug 6,559 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde im Technologiezentrum Typprüfstelle Lambsheim,
ab Januar 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 23.01.2009
mit Änderung vom 09.08.2017
Radzeichnung RC19-555 Bl. 1/5 05.12.2008
mit Änderung vom 14.08.2017
Radzeichnung RC19-555 Bl. 2/5 05.12.2008
mit Änderung vom 12.05.2017
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47642 nach §22 StVZO
Prüfbericht Nr. 55007709 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 5,5Jx15H2 Typ RC19-555
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 4

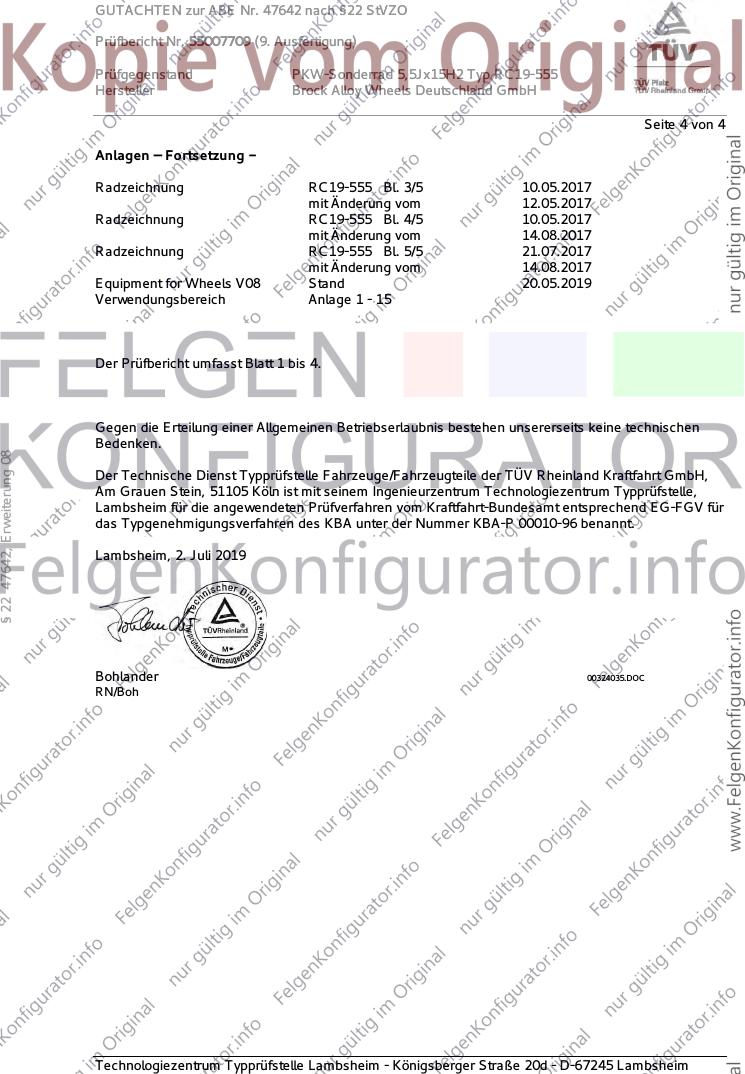

Anlagen – Fortsetzung -
Radzeichnung RC19-555 Bl. 3/5 10.05.2017
mit Änderung vom 12.05.2017
Radzeichnung RC19-555 Bl. 4/5 10.05.2017
mit Änderung vom 14.08.2017
Radzeichnung RC19-555 Bl. 5/5 21.07.2017
mit Änderung vom 14.08.2017
Equipment for Wheels V08 Stand 20.05.2019
Verwendungsbereich Anlage 1 - 15
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
§ 22 47642, Erweiterung 08
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juli 2019
Bohlander 00324035.DOC
RN/Boh
