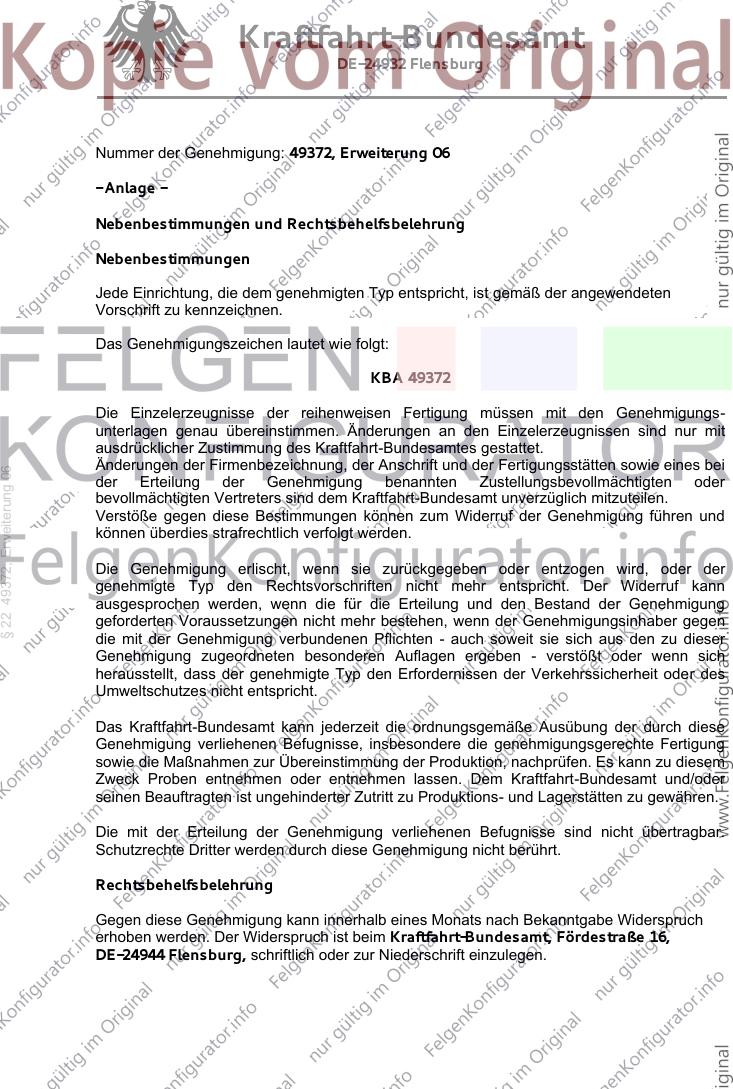

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 6,5 J x 16 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 49372, Erweiterung 06
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 6,5 J x 16 H2

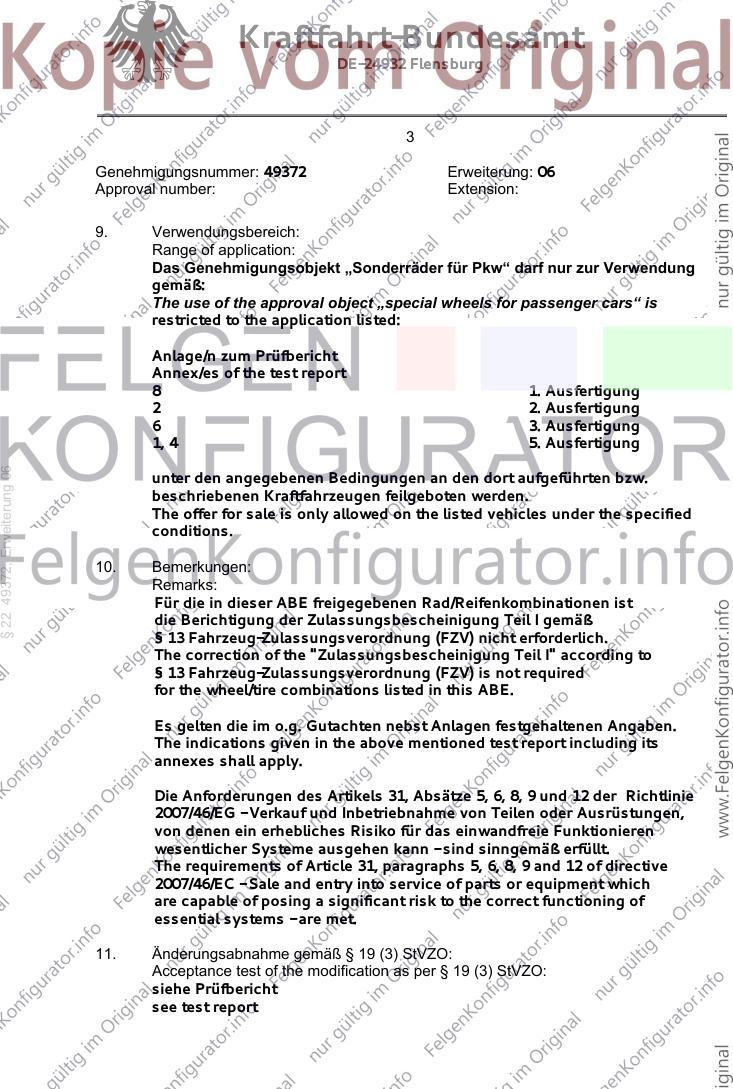

Genehmigungsnummer: 49372 Erweiterung: 06
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
CMS Automotive Trading GmbH
DE - 68789 St. Leon-Rot
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
V1 656
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 49372 Erweiterung: 06
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 49372, Erweiterung 06
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
01.07.2019
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55079812 (7. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 49372 Erweiterung: 06
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
8 1. Ausfertigung
2 2. Ausfertigung
6 3. Ausfertigung
1, 4 5. Ausfertigung
§ 22 49372, Erweiterung 06
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 49372 Erweiterung: 06
Approval number: Extension:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung der Ausführungen
Update of the variants
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
§ 22 49372, Erweiterung 06
15. Datum: 24.07.2019
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 49372 Erweiterung Nr.: 06
Approval No. Extension No.:
Ausgabedatum: 27.04.2015 letztes Änderungsdatum: 24.07.2019
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55078912 (1. Ausfertigung) 23.01.2015
55079812 (2. Ausfertigung) 06.10.2015
55079812 (3. Ausfertigung) 25.08.2016
§ 22 49372, Erweiterung 06
55079812 (4. Ausfertigung) 22.03.2017
55079812 (5. Ausfertigung) 30.06.2017
55079812 (6. Ausfertigung) 15.05.2018
55079812 (7. Ausfertigung) 01.07.2019
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
V1 656 21.08.2014
V1 656 28.05.2019
Liste der Änderungen: Datum:
List of modifications: Date
Siehe Anlage "Liste der Änderungen" des Prüfberichtes
See appendix "Liste der Änderungen" of the test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 49372, Erweiterung 06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 49372
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 49372, Erweiterung 06
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 49372, Erweiterung 06
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 49372, Erweiterung 06
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

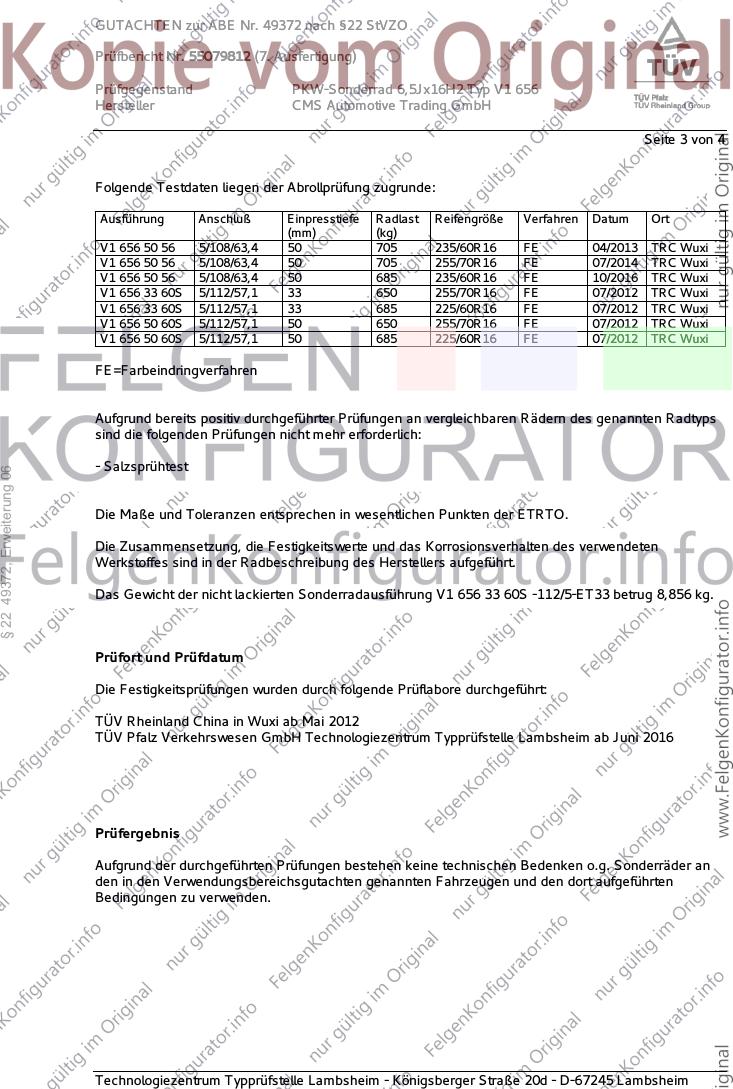

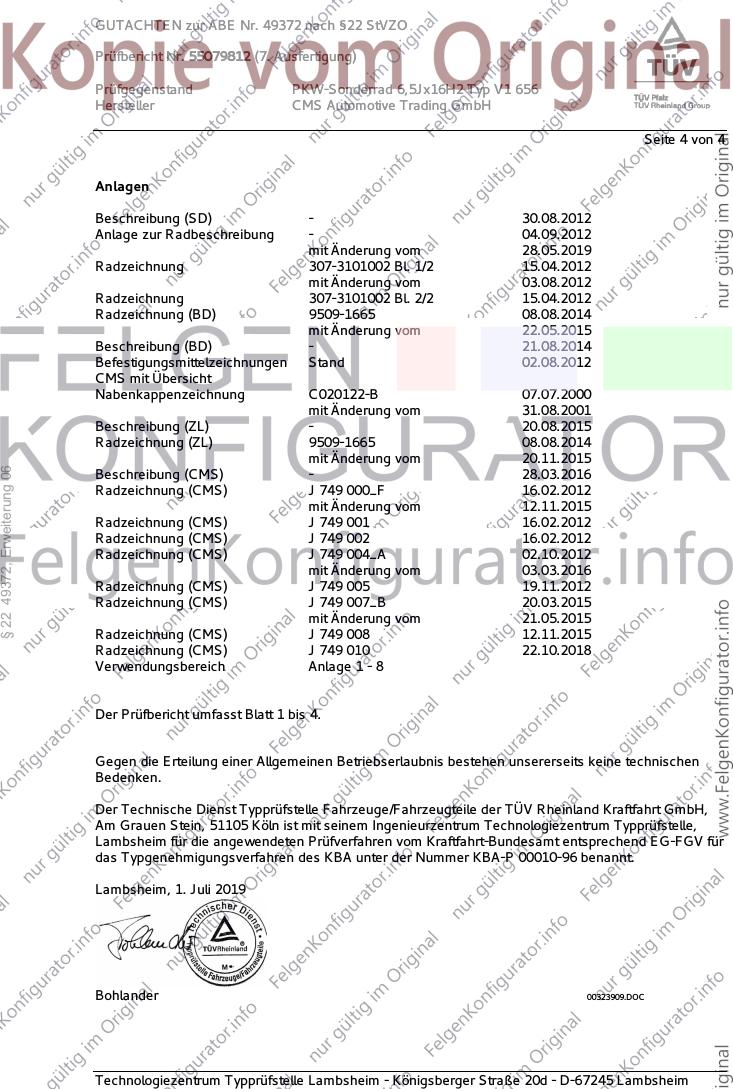

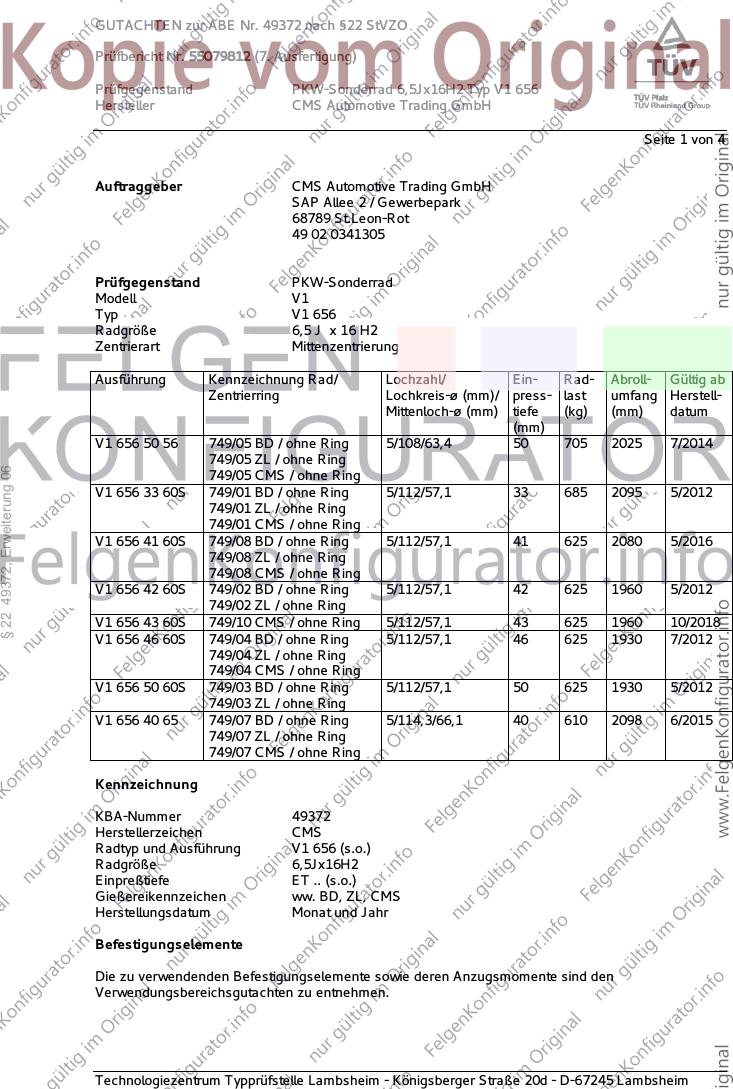

GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Prüfbericht Nr. 55079812 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell V1
Typ V1 656
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Ein- Rad- Abroll- Gültig ab
Zentrierring Lochkreis-ø (mm)/ press- last umfang Herstell-
Mittenloch-ø (mm) tiefe (kg) (mm) datum
(mm)
V1 656 50 56 749/05 BD / ohne Ring 5/108/63,4 50 705 2025 7/2014
749/05 ZL / ohne Ring
§ 22 49372, Erweiterung 06
749/05 CMS / ohne Ring
V1 656 33 60S 749/01 BD / ohne Ring 5/112/57,1 33 685 2095 5/2012
749/01 ZL / ohne Ring
749/01 CMS / ohne Ring
V1 656 41 60S 749/08 BD / ohne Ring 5/112/57,1 41 625 2080 5/2016
749/08 ZL / ohne Ring
749/08 CMS / ohne Ring
V1 656 42 60S 749/02 BD / ohne Ring 5/112/57,1 42 625 1960 5/2012
749/02 ZL / ohne Ring
V1 656 43 60S 749/10 CMS / ohne Ring 5/112/57,1 43 625 1960 10/2018
V1 656 46 60S 749/04 BD / ohne Ring 5/112/57,1 46 625 1930 7/2012
749/04 ZL / ohne Ring
749/04 CMS / ohne Ring
V1 656 50 60S 749/03 BD / ohne Ring 5/112/57,1 50 625 1930 5/2012
749/03 ZL / ohne Ring
V1 656 40 65 749/07 BD / ohne Ring 5/114,3/66,1 40 610 2098 6/2015
749/07 ZL / ohne Ring
749/07 CMS / ohne Ring
Kennzeichnung
KBA-Nummer 49372
Herstellerzeichen CMS
Radtyp und Ausführung V1 656 (s.o.)
Radgröße 6,5Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen ww. BD, ZL, CMS
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Prüfbericht Nr. 55079812 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Abrollumfang Verfahren Datum Ort
(mm) (kg) (mm)
V1 656 50 56 5/108/63,4 50 705 2025 FE 04/2013 TRC Wuxi
§ 22 49372, Erweiterung 06
V1 656 50 56 5/108/63,4 50 705 2025 FE 07/2014 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 2025 FE 07/2015 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 2025 FE 06/2016 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 685 2095 FE 07/2014 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 730 2095 FE 06/2012 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 730 2095 FE 07/2016 Lambsheim
V1 656 41 60S 5/112/57,1 41 630 2062 FE 06/2016 Lambsheim
V1 656 41 60S 5/112/57,1 41 630 2080 FE 12/2015 Lambsheim
V1 656 42 60S 5/112/57,1 42 625 1960 FE 06/2012 TRC Wuxi
V1 656 46 60S 5/112/57,1 46 625 1930 FE 11/2012 TRC Wuxi
V1 656 48 60S 5/112/57,1 48 650 2062 FE 01/2016 TRC Wuxi
V1 656 48 60S 5/112/57,1 48 650 2062 FE 06/2016 Lambsheim
V1 656 50 60S 5/112/57,1 50 625 1930 FE 06/2012 TRC Wuxi
V1 656 40 65 5/114,3/66,1 40 610 2098 FE 06/2015 TRC Wuxi
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
(mm) (kg)
V1 656 50 56 5/108/63,4 50 705 205/55R16 04/2013 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 205/55R16 07/2014 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 205/55R16 07/2015 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 205/55R16 06/2016 Lambsheim
V1 656 33 60S 5/112/57,1 33 730 185/50R16 06/2012 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 685 185/50R16 07/2014 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 730 185/50R16 07/2016 Lambsheim
V1 656 48 60S 5/112/57,1 48 650 205/55R16 06/2016 TRC Wuxi
V1 656 46 60S 5/112/57,1 46 625 185/50R16 11/2012 TRC Wuxi
V1 656 50 60S 5/112/57,1 50 625 185/50R16 06/2012 TRC Wuxi
V1 656 40 65 5/114,3/66,1 40 610 195/50R16 06/2015 TRC Wuxi
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Prüfbericht Nr. 55079812 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Ausführung Anschluß Einpresstiefe Radlast Reifengröße Verfahren Datum Ort
(mm) (kg)
V1 656 50 56 5/108/63,4 50 705 235/60R16 FE 04/2013 TRC Wuxi
V1 656 50 56 5/108/63,4 50 705 255/70R16 FE 07/2014 TRC Wuxi
V1 656 50 56 5/108/63,4 50 685 235/60R16 FE 10/2016 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 650 255/70R16 FE 07/2012 TRC Wuxi
V1 656 33 60S 5/112/57,1 33 685 225/60R16 FE 07/2012 TRC Wuxi
V1 656 50 60S 5/112/57,1 50 650 255/70R16 FE 07/2012 TRC Wuxi
V1 656 50 60S 5/112/57,1 50 685 225/60R16 FE 07/2012 TRC Wuxi
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
§ 22 49372, Erweiterung 06
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung V1 656 33 60S -112/5-ET33 betrug 8,856 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland China in Wuxi ab Mai 2012
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim ab Juni 2016
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49372 nach §22 StVZO
Prüfbericht Nr. 55079812 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ V1 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Anlagen
Beschreibung (SD) - 30.08.2012
Anlage zur Radbeschreibung - 04.09.2012
mit Änderung vom 28.05.2019
Radzeichnung 307-3101002 Bl. 1/2 15.04.2012
mit Änderung vom 03.08.2012
Radzeichnung 307-3101002 Bl. 2/2 15.04.2012
Radzeichnung (BD) 9509-1665 08.08.2014
mit Änderung vom 22.05.2015
Beschreibung (BD) - 21.08.2014
Befestigungsmittelzeichnungen Stand 02.08.2012
CMS mit Übersicht
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Beschreibung (ZL) - 20.08.2015
Radzeichnung (ZL) 9509-1665 08.08.2014
mit Änderung vom 20.11.2015
§ 22 49372, Erweiterung 06
Beschreibung (CMS) - 28.03.2016
Radzeichnung (CMS) J 749 000_F 16.02.2012
mit Änderung vom 12.11.2015
Radzeichnung (CMS) J 749 001 16.02.2012
Radzeichnung (CMS) J 749 002 16.02.2012
Radzeichnung (CMS) J 749 004_A 02.10.2012
mit Änderung vom 03.03.2016
Radzeichnung (CMS) J 749 005 19.11.2012
Radzeichnung (CMS) J 749 007_B 20.03.2015
mit Änderung vom 21.05.2015
Radzeichnung (CMS) J 749 008 12.11.2015
Radzeichnung (CMS) J 749 010 22.10.2018
Verwendungsbereich Anlage 1 - 8
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Juli 2019
Bohlander 00323909.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
