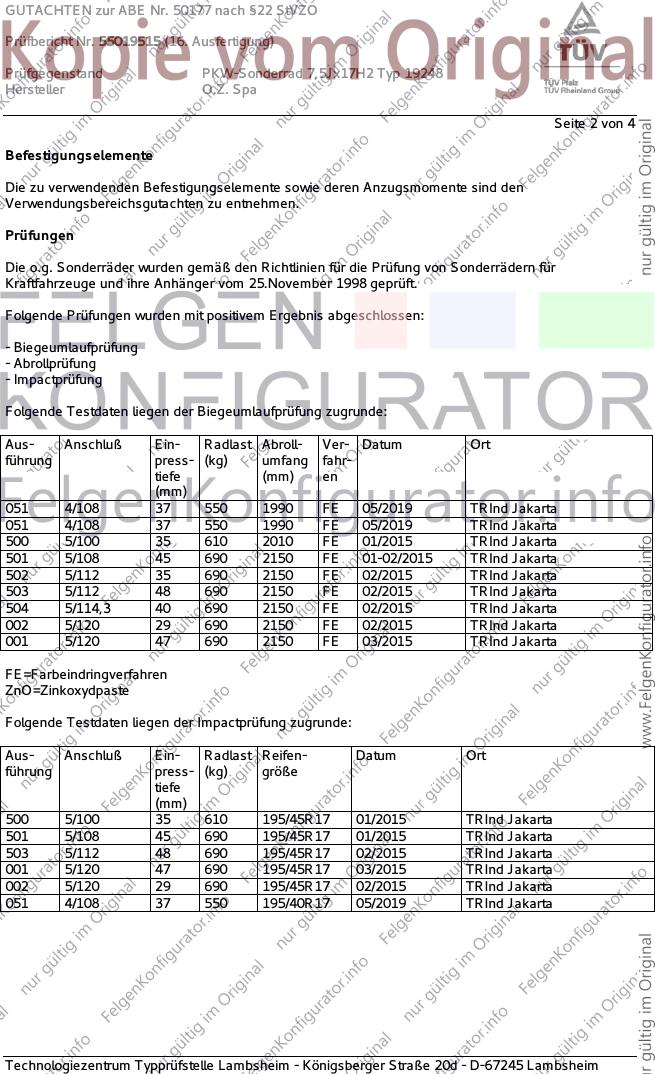

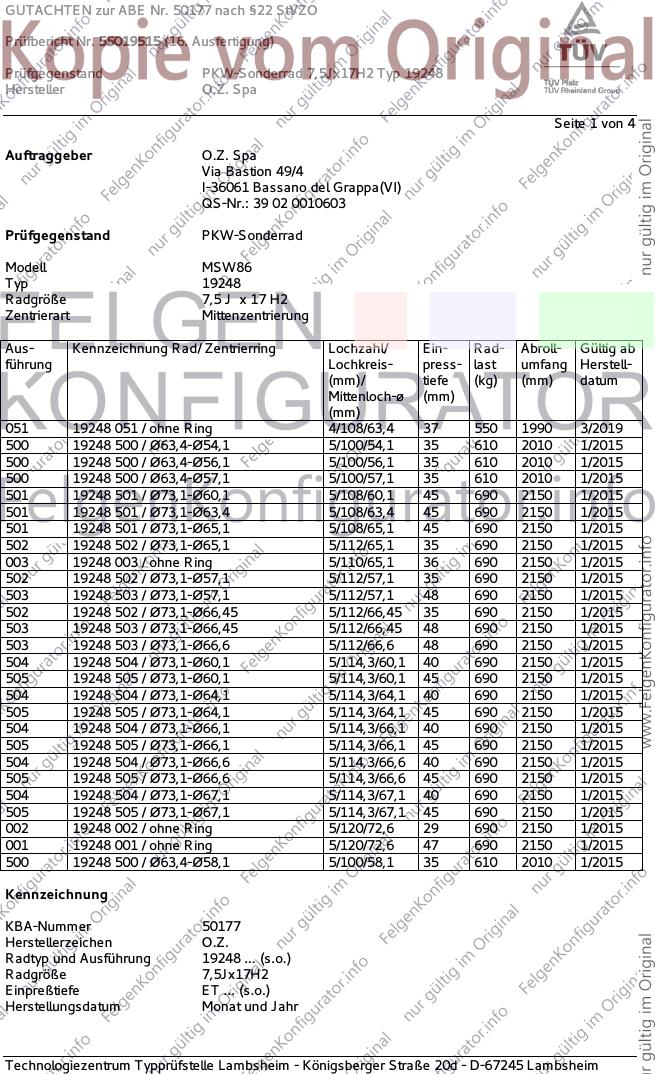

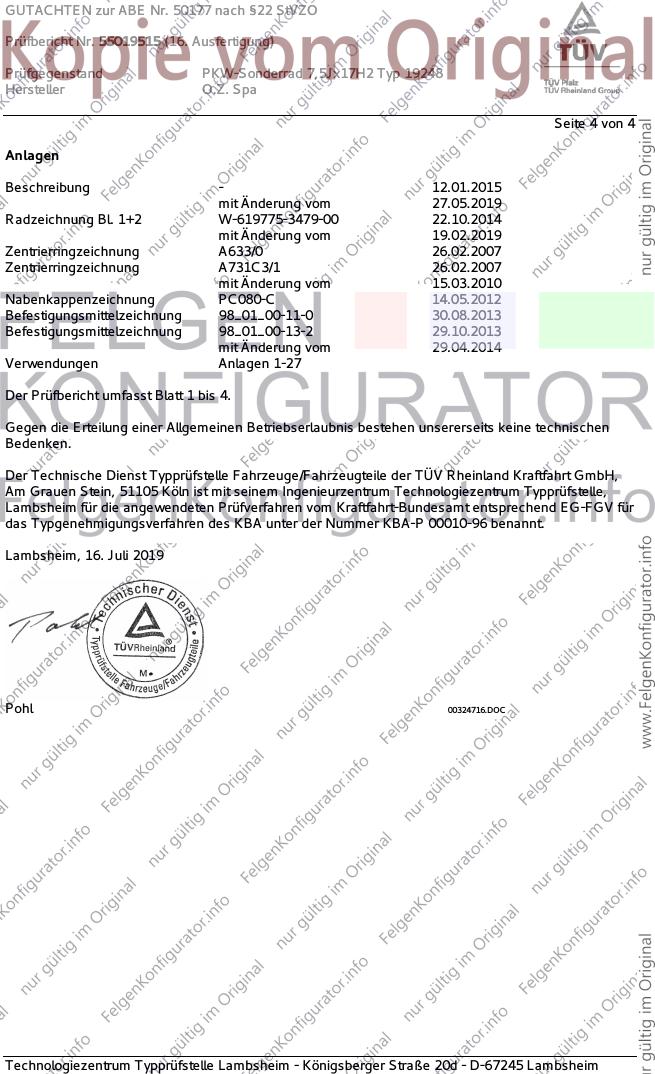

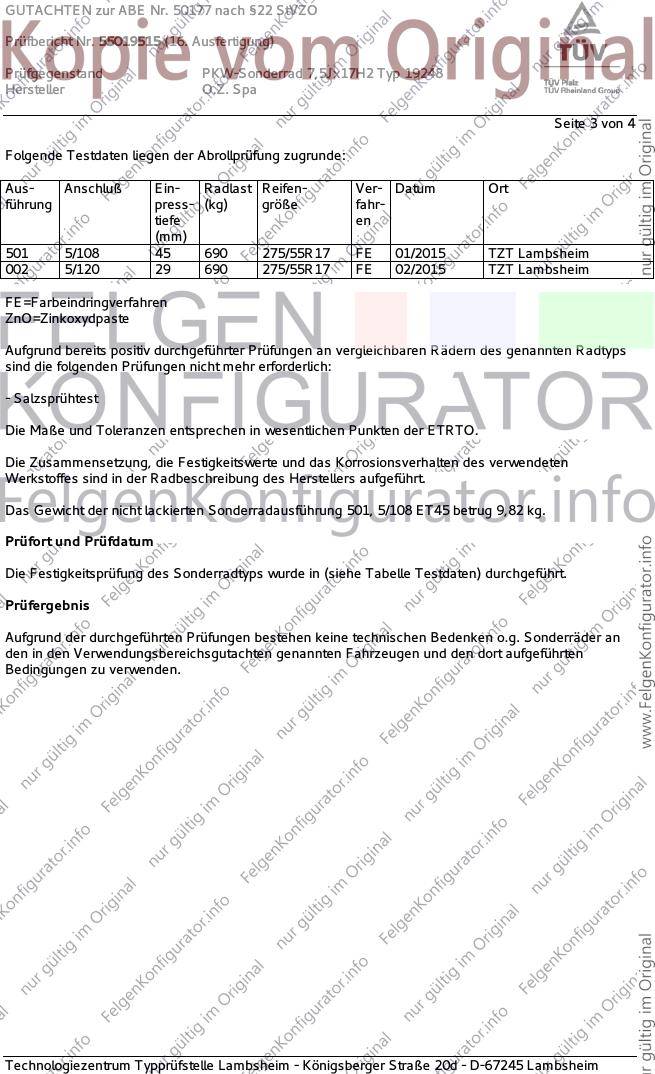

GUTACHTEN zur ABE Nr. 50177 nach §22 StVZO
Prüfbericht Nr. 55019515 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 19248
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW86
Typ 19248
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
051 19248 051 / ohne Ring 4/108/63,4 37 550 1990 3/2019
500 19248 500 / Ø63,4-Ø54,1 5/100/54,1 35 610 2010 1/2015
500 19248 500 / Ø63,4-Ø56,1 5/100/56,1 35 610 2010 1/2015
500 19248 500 / Ø63,4-Ø57,1 5/100/57,1 35 610 2010 1/2015
501 19248 501 / Ø73,1-Ø60,1 5/108/60,1 45 690 2150 1/2015
501 19248 501 / Ø73,1-Ø63,4 5/108/63,4 45 690 2150 1/2015
501 19248 501 / Ø73,1-Ø65,1 5/108/65,1 45 690 2150 1/2015
502 19248 502 / Ø73,1-Ø65,1 5/112/65,1 35 690 2150 1/2015
003 19248 003 / ohne Ring 5/110/65,1 36 690 2150 1/2015
502 19248 502 / Ø73,1-Ø57,1 5/112/57,1 35 690 2150 1/2015
503 19248 503 / Ø73,1-Ø57,1 5/112/57,1 48 690 2150 1/2015
502 19248 502 / Ø73,1-Ø66,45 5/112/66,45 35 690 2150 1/2015
503 19248 503 / Ø73,1-Ø66,45 5/112/66,45 48 690 2150 1/2015
503 19248 503 / Ø73,1-Ø66,6 5/112/66,6 48 690 2150 1/2015
504 19248 504 / Ø73,1-Ø60,1 5/114,3/60,1 40 690 2150 1/2015
505 19248 505 / Ø73,1-Ø60,1 5/114,3/60,1 45 690 2150 1/2015
504 19248 504 / Ø73,1-Ø64,1 5/114,3/64,1 40 690 2150 1/2015
505 19248 505 / Ø73,1-Ø64,1 5/114,3/64,1 45 690 2150 1/2015
504 19248 504 / Ø73,1-Ø66,1 5/114,3/66,1 40 690 2150 1/2015
505 19248 505 / Ø73,1-Ø66,1 5/114,3/66,1 45 690 2150 1/2015
504 19248 504 / Ø73,1-Ø66,6 5/114,3/66,6 40 690 2150 1/2015
505 19248 505 / Ø73,1-Ø66,6 5/114,3/66,6 45 690 2150 1/2015
504 19248 504 / Ø73,1-Ø67,1 5/114,3/67,1 40 690 2150 1/2015
505 19248 505 / Ø73,1-Ø67,1 5/114,3/67,1 45 690 2150 1/2015
002 19248 002 / ohne Ring 5/120/72,6 29 690 2150 1/2015
001 19248 001 / ohne Ring 5/120/72,6 47 690 2150 1/2015
500 19248 500 / Ø63,4-Ø58,1 5/100/58,1 35 610 2010 1/2015
Kennzeichnung
KBA-Nummer 50177
Herstellerzeichen O.Z.
Radtyp und Ausführung 19248 ... (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET ... (s.o.)
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50177 nach §22 StVZO
Prüfbericht Nr. 55019515 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 19248
Hersteller O.Z. Spa
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
051 4/108 37 550 1990 FE 05/2019 TRInd Jakarta
051 4/108 37 550 1990 FE 05/2019 TRInd Jakarta
500 5/100 35 610 2010 FE 01/2015 TRInd Jakarta
501 5/108 45 690 2150 FE 01-02/2015 TRInd Jakarta
502 5/112 35 690 2150 FE 02/2015 TRInd Jakarta
503 5/112 48 690 2150 FE 02/2015 TRInd Jakarta
504 5/114,3 40 690 2150 FE 02/2015 TRInd Jakarta
002 5/120 29 690 2150 FE 02/2015 TRInd Jakarta
001 5/120 47 690 2150 FE 03/2015 TRInd Jakarta
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
500 5/100 35 610 195/45R17 01/2015 TRInd Jakarta
501 5/108 45 690 195/45R17 01/2015 TRInd Jakarta
503 5/112 48 690 195/45R17 02/2015 TRInd Jakarta
001 5/120 47 690 195/45R17 03/2015 TRInd Jakarta
002 5/120 29 690 195/45R17 02/2015 TRInd Jakarta
051 4/108 37 550 195/40R17 05/2019 TRInd Jakarta
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50177 nach §22 StVZO
Prüfbericht Nr. 55019515 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 19248
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
501 5/108 45 690 275/55R17 FE 01/2015 TZT Lambsheim
002 5/120 29 690 275/55R17 FE 02/2015 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 501, 5/108 ET45 betrug 9,82 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50177 nach §22 StVZO
Prüfbericht Nr. 55019515 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 19248
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung - 12.01.2015
mit Änderung vom 27.05.2019
Radzeichnung Bl. 1+2 W-619775-3479-00 22.10.2014
mit Änderung vom 19.02.2019
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Nabenkappenzeichnung PC080-C 14.05.2012
Befestigungsmittelzeichnung 98_01_00-11-0 30.08.2013
Befestigungsmittelzeichnung 98_01_00-13-2 29.10.2013
mit Änderung vom 29.04.2014
Verwendungen Anlagen 1-27
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juli 2019
Pohl 00324716.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

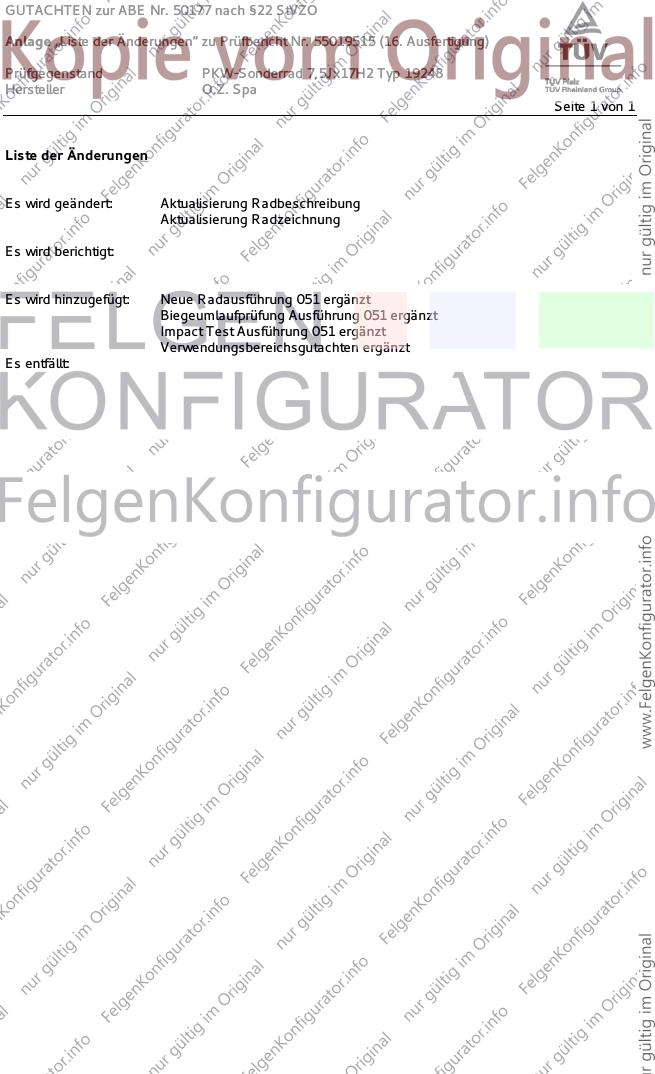

GUTACHTEN zur ABE Nr. 50177 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55019515 (16. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ 19248
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Es wird berichtigt:
Es wird hinzugefügt: Neue Radausführung 051 ergänzt
Biegeumlaufprüfung Ausführung 051 ergänzt
Impact Test Ausführung 051 ergänzt
Verwendungsbereichsgutachten ergänzt
Es entfällt:
