GUTACHTEN zur ABE Nr. 50218 nach §22 StVZO
Prüfbericht Nr. 55029715 (17. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19249
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW86
Typ 19249
Radgröße 6,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
500 19249 500 / Ø63,3-Ø54,1 4/100/54,1 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø54,1 4/100/54,1 42 615 2010 11/2014
500 19249 500 / Ø63,3-Ø56,1 4/100/56,1 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø56,1 4/100/56,1 42 615 2010 11/2014
500 19249 500 / Ø63,3-Ø56,6 4/100/56,6 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø56,6 4/100/56,6 42 615 2010 11/2014
500 19249 500 / Ø63,3-Ø57,1 4/100/57,1 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø57,1 4/100/57,1 42 615 2010 11/2014
500 19249 500 / Ø63,3-Ø59,1 4/100/59,1 37 615 2010 11/2014
500 19249 500 / Ø63,3-Ø60,1 4/100/60,1 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø60,1 4/100/60,1 42 615 2010 11/2014
004 19249 004 / ohne Ring 4/108/63,4 37 550 1990 3/2019
001 19249 001 / ohne Ring 4/108/63,4 42 550 1910 11/2014
003 19249 003 / ohne Ring 4/108/65,1 18 625 1990 3/2019
002 19249 002 / ohne Ring 4/108/65,1 25 625 1990 11/2014
500 19249 500 / Ø63,3-Ø58,1 4/100/58,1 37 615 2010 11/2014
501 19249 501 / Ø63,3-Ø58,1 4/100/58,1 42 615 2010 11/2014
550 19249 550 / Ø63,3-Ø54,1 5/100/54,1 38 680 1950 11/2014
551 19249 551 / Ø63,3-Ø54,1 5/100/54,1 45 680 2125 11/2014
550 19249 550 / Ø63,3-Ø56,1 5/100/56,1 38 680 1950 11/2014
551 19249 551 / Ø63,3-Ø56,1 5/100/56,1 45 680 2125 11/2014
550 19249 550 / Ø63,3-Ø57,1 5/100/57,1 38 680 1950 11/2014
551 19249 551 / Ø63,3-Ø57,1 5/100/57,1 45 680 2125 11/2014
051 19249 051 / ohne Ring 5/105/56,56 38 550 2125 11/2014
552 19249 552 / Ø73,1-Ø60,1 5/108/60,1 42 680 2000 11/2014
552 19249 552 / Ø73,1-Ø63,4 5/108/63,4 42 680 2000 11/2014
552 19249 552 / Ø73,1-Ø65,1 5/108/65,1 42 680 2000 11/2014
553 19249 553 / Ø73,1-Ø57,1 5/112/57,1 45 680 2000 11/2014
553 19249 553 / Ø73,1-Ø66,45 5/112/66,45 45 680 2000 11/2014
053 19249 053 / ohne Ring 5/112/66,46 49 550 1930 11/2014
554 19249 554 / Ø73,1-Ø60,1 5/114,3/60,1 45 680 2000 11/2014
554 19249 554 / Ø73,1-Ø64,1 5/114,3/64,1 45 680 2000 11/2014
554 19249 554 / Ø73,1-Ø66,1 5/114,3/66,1 45 680 2000 11/2014
554 19249 554 / Ø73,1-Ø66,6 5/114,3/66,6 45 680 2000 11/2014
554 19249 554 / Ø73,1-Ø67,1 5/114,3/67,1 45 680 2000 11/2014
550 19249 550 / Ø63,3-Ø58,1 5/100/58,1 38 680 1950 11/2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50218 nach §22 StVZO
Prüfbericht Nr. 55029715 (17. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19249
Hersteller O.Z. Spa
Seite 2 von 4
Kennzeichnung
KBA-Nummer 50218
Herstellerzeichen MSW
Radtyp und Ausführung 19249 ... (s.o.)
Radgröße 6,5 J x 16 H2
Einpreßtiefe ET ... (s.o.)
Gießereikennzeichen MS
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 4/100 37 615 2010 FE 04/2015 TRM Subang Jaya
501 4/100 42 615 2010 FE 04/2015 TRM Subang Jaya
002 4/108 25 625 1990 FE 01/2015;04/2015 TRInd Jakarta + TRM
Subang Jaya
001 4/108 42 550 1910 FE 01-04/2015 TRInd Jakarta; TRM
Subang Jaya
004 4/108/63,4 37 550 1990 FE 05/2019 TRInd Jakarts
003 4/108/65,1 18 625 1990 FE 05/2019 TRInd Jakarta
550 5/100 38 680 1950 FE 01/2015 TRInd Jakarta
551 5/100 45 680 2125 FE 04/2015 TRM Subang Jaya
552 5/108 42 680 2000 FE 03-04/2015 TRInd Jakarta; TRM
Subang Jaya
053 5/112 49 550 1930 FE 03/2015 TRInd Jakarta
554 5/114,3 45 680 2000 FE 04/2015 TRM Subang Jaya
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50218 nach §22 StVZO
Prüfbericht Nr. 55029715 (17. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19249
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
554 5/114,3 45 680 195/40R16 02/2015 TRInd Jakarta
501 4/100 42 615 175/60R16 01/2015 TRInd Jakarta
001 4/108 42 550 185/55R16 02/2015 TRInd Jakarta
002 4/108 25 625 185/55R16 01/2015 TRInd Jakarta
551 5/100 45 680 195/40R16 02/2015 TRInd Jakarta
552 5/108 42 680 195/40R16 02/2015 TRInd Jakarta
053 5/112 49 550 195/40R16 02/2015 TRInd Jakarta
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
554 5/114,3 45 680 245/70R16 FE 02/2015 TZT Lambsheim
551 5/100 45 680 245/70R16 FE 02/2015 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 7,76 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Jakarta beim TÜV Rheinland Indonesien ab März
2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50218 nach §22 StVZO
Prüfbericht Nr. 55029715 (17. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19249
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Nabenkappenzeichnung PC080-C 14.05.2012
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Zentrierringzeichnung A633/0 26.02.2007
Beschreibung - 06.05.2015
mit Änderung vom 08.05.2019
Radzeichnung W-619665-3481-00 06.05.2015
mit Änderung vom 14.02.2019
Befestigungsmittelzeichnung 98_01_00-11-0 29.10.2013
Befestigungsmittelzeichnung 98_01_00-13-2 29.10.2013
mit Änderung vom 29.04.2014
Befestigungsmittelzeichnung 98_01_00-15-1 29.10.2013
Verwendungen Anlagen 1-36
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juli 2019
Pohl 00324731.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

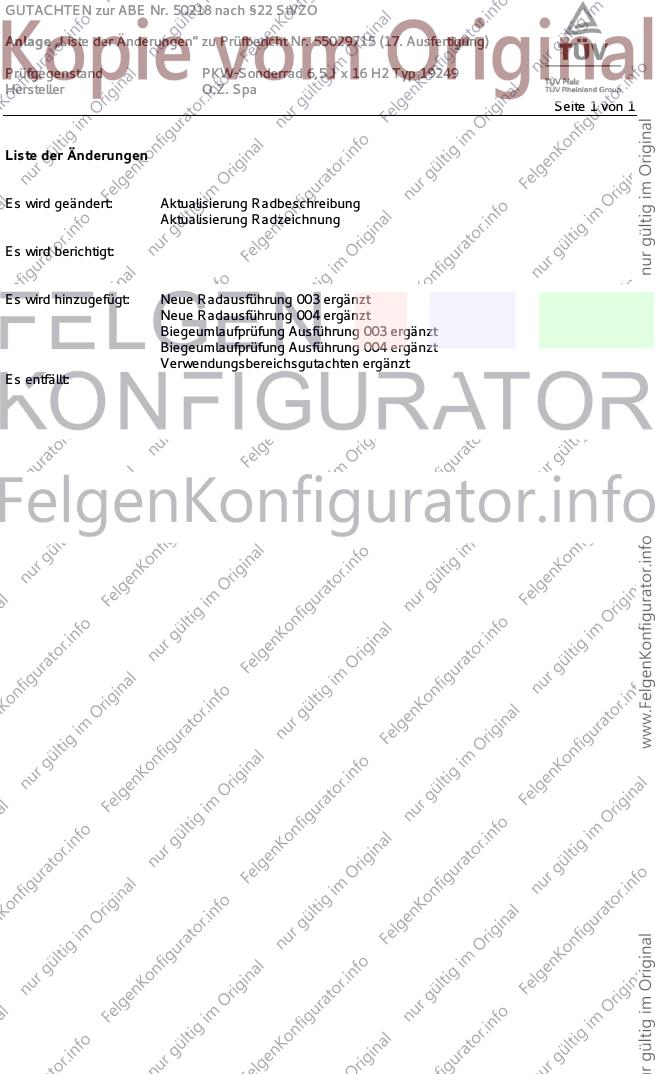

GUTACHTEN zur ABE Nr. 50218 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55029715 (17. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5 J x 16 H2 Typ 19249
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Es wird berichtigt:
Es wird hinzugefügt: Neue Radausführung 003 ergänzt
Neue Radausführung 004 ergänzt
Biegeumlaufprüfung Ausführung 003 ergänzt
Biegeumlaufprüfung Ausführung 004 ergänzt
Verwendungsbereichsgutachten ergänzt
Es entfällt:
