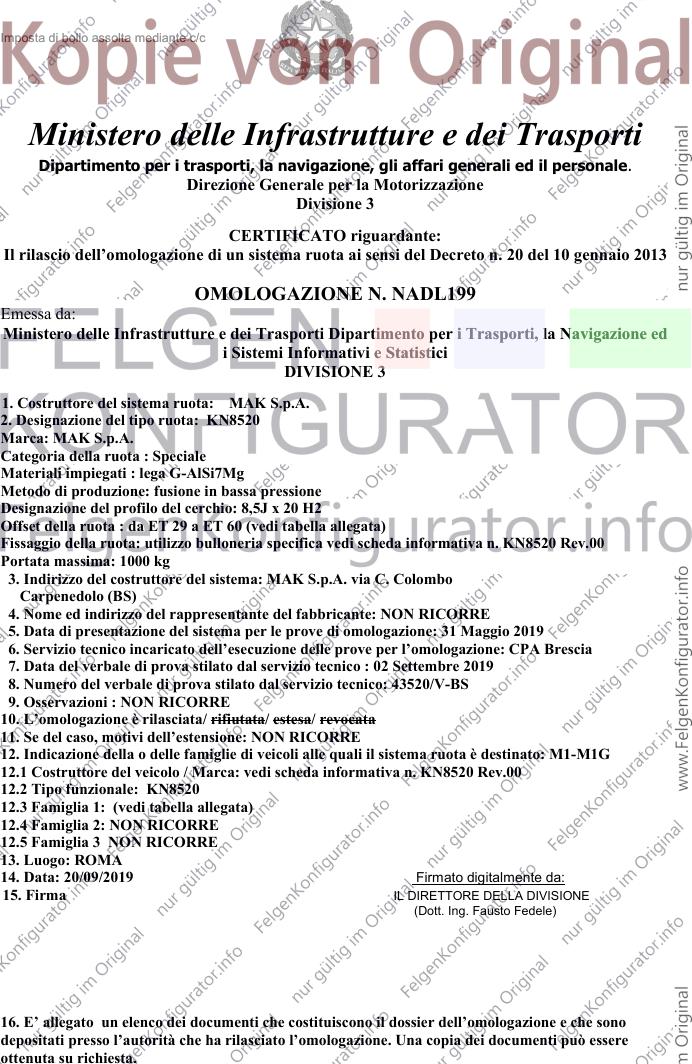

Imposta di bollo assolta mediante c/c
Ministero delle Infrastrutture e dei Trasporti
Dipartimento per i trasporti, la navigazione, gli affari generali ed il personale.
Direzione Generale per la Motorizzazione
Divisione 3
CERTIFICATO riguardante:
Il rilascio dell’omologazione di un sistema ruota ai sensi del Decreto n. 20 del 10 gennaio 2013
OMOLOGAZIONE N. NADL199
Emessa da:
Ministero delle Infrastrutture e dei Trasporti Dipartimento per i Trasporti, la Navigazione ed
i Sistemi Informativi e Statistici
DIVISIONE 3
1. Costruttore del sistema ruota: MAK S.p.A.
2. Designazione del tipo ruota: KN8520
Marca: MAK S.p.A.
Categoria della ruota : Speciale
Materiali impiegati : lega G-AlSi7Mg
Metodo di produzione: fusione in bassa pressione
Designazione del profilo del cerchio: 8,5J x 20 H2
Offset della ruota : da ET 29 a ET 60 (vedi tabella allegata)
Fissaggio della ruota: utilizzo bulloneria specifica vedi scheda informativa n. KN8520 Rev.00
Portata massima: 1000 kg
3. Indirizzo del costruttore del sistema: MAK S.p.A. via C. Colombo
Carpenedolo (BS)
4. Nome ed indirizzo del rappresentante del fabbricante: NON RICORRE
5. Data di presentazione del sistema per le prove di omologazione: 31 Maggio 2019
6. Servizio tecnico incaricato dell’esecuzione delle prove per l’omologazione: CPA Brescia
7. Data del verbale di prova stilato dal servizio tecnico : 02 Settembre 2019
8. Numero del verbale di prova stilato dal servizio tecnico: 43520/V-BS
9. Osservazioni : NON RICORRE
10. L’omologazione è rilasciata/ rifiutata/ estesa/ revocata
11. Se del caso, motivi dell’estensione: NON RICORRE
12. Indicazione della o delle famiglie di veicoli alle quali il sistema ruota è destinato: M1-M1G
12.1 Costruttore del veicolo / Marca: vedi scheda informativa n. KN8520 Rev.00
12.2 Tipo funzionale: KN8520
12.3 Famiglia 1: (vedi tabella allegata)
12.4 Famiglia 2: NON RICORRE
12.5 Famiglia 3 NON RICORRE
13. Luogo: ROMA
14. Data: 20/09/2019 Firmato digitalmente da:
15. Firma IL DIRETTORE DELLA DIVISIONE
(Dott. Ing. Fausto Fedele)
16. E’ allegato un elenco dei documenti che costituiscono il dossier dell’omologazione e che sono
depositati presso l’autorità che ha rilasciato l’omologazione. Una copia dei documenti può essere
ottenuta su richiesta.

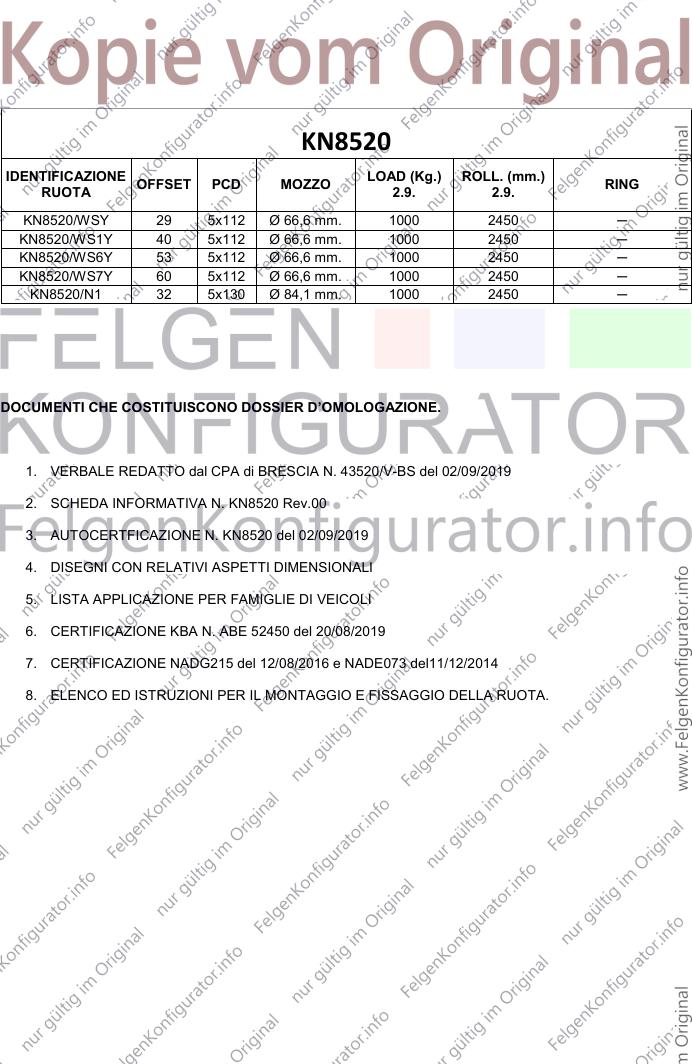

KN8520
IDENTIFICAZIONE LOAD (Kg.) ROLL. (mm.)
OFFSET PCD MOZZO RING
RUOTA 2.9. 2.9.
KN8520/WSY 29 5x112 Ø 66,6 mm. 1000 2450 ─
KN8520/WS1Y 40 5x112 Ø 66,6 mm. 1000 2450 ─
KN8520/WS6Y 53 5x112 Ø 66,6 mm. 1000 2450 ─
KN8520/WS7Y 60 5x112 Ø 66,6 mm. 1000 2450 ─
KN8520/N1 32 5x130 Ø 84,1 mm. 1000 2450 ─
DOCUMENTI CHE COSTITUISCONO DOSSIER D’OMOLOGAZIONE.
1. VERBALE REDATTO dal CPA di BRESCIA N. 43520/V-BS del 02/09/2019
2. SCHEDA INFORMATIVA N. KN8520 Rev.00
3. AUTOCERTFICAZIONE N. KN8520 del 02/09/2019
4. DISEGNI CON RELATIVI ASPETTI DIMENSIONALI
5. LISTA APPLICAZIONE PER FAMIGLIE DI VEICOLI
6. CERTIFICAZIONE KBA N. ABE 52450 del 20/08/2019
7. CERTIFICAZIONE NADG215 del 12/08/2016 e NADE073 del11/12/2014
8. ELENCO ED ISTRUZIONI PER IL MONTAGGIO E FISSAGGIO DELLA RUOTA.
FITMENT LIST KN8520 rev.00 30/08/2019 8,5Jx20H2
Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Bruno Cervati per la ditta MAK s.p.a. , p.iva. 03086150178 con sede in Via C. Colombo 14, 25013 Carpenedolo (BS)
CENTRAG‐
TRAZIONE
Costruttore Denominazione Commerciale Tipo Omologazione Europea Codice Ruota PCD ET Anello Vite/Dado Codice KIT MAK Pneumatico
Range GIO
Manu KW Center 3.1. Tyre
Car Model Type EU Homologation Code Wheel Ring Bolt/Nut KIT FIX Code
facturer Hole 2.2. 3.1.2.12.
3.1.3. 3.1.3. 3.1.3. 3.1.3.
245/35 R20 255/30 R20
AUDI A4 ALLROAD B8 e1*2001/116*0430*.. 100‐180 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
255/35 R20
245/35 R20 255/30 R20
AUDI A4 ALLROAD B81 e13*2007/46*1084*.. 100‐180 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
255/35 R20
Omologazioni consentite a partire
AUDI A4 ALLROAD my2016 B8 100‐200 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/35 R20
da e1*2001/116*0430*40
Omologazioni consentite a partire
AUDI A4 ALLROAD my2016 B81 100‐200 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/35 R20
da e13*2007/46*1084*25
AUDI A5 my2016 B8 e1*2001/116*0430*.. 100‐210 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
AUDI A5 my2016 B81 e13*2007/46*1084*.. 100‐210 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
AUDI A7 SPORTBACK F2 e1*2007/46*1801*.. 120‐250 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 245/40 R20
255/50 R20 265/50 R20
AUDI E‐TRON GE e1*2007/46*1914*.. 158 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
275/45 R20
Omologazioni consentite a partire 255/50 R20 265/45 R20
AUDI Q7 4L 155‐245 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
da e1*2001/116*0350*20 275/45 R20
Omologazioni consentite a partire 255/50 R20 265/45 R20
AUDI Q7 4L1 155‐245 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
da e13*2007/46*1081*06 275/45 R20
AUDI RS6 AVANT 4G e1*2007/46*0544*.. 412 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/40 R20
AUDI S5 my2016 B8 e1*2001/116*0430*.. 260 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
AUDI S5 my2016 B81 e13*2007/46*1084*.. 260 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
Omologazioni consentite a partire 255/50 R20 265/45 R20
AUDI SQ7 4L 320 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
da e1*2001/116*0350*20 275/45 R20
Omologazioni consentite a partire 255/50 R20 265/45 R20
AUDI SQ7 4L1 320 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
da e13*2007/46*1081*06 275/45 R20
265/45 R20 265/50 R20
MERCEDES GL‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WSY 5x112 Ø 66,6 29 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
MERCEDES GLE‐KLASSE Coupè posteriore 166 e1*2007/46*0598*.. 190‐335 KN8520/WSY 5x112 Ø 66,6 29 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 275/50 R20
265/45 R20 265/50 R20
MERCEDES GLS‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WSY 5x112 Ø 66,6 29 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
MERCEDES SL‐KLASSE 230 e1*98/14*0169*.. 170‐285 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
MERCEDES SL‐KLASSE AMG 230 e1*98/14*0169*.. 350‐368 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20
245/50 R20 265/45 R20
VOLKSWAGEN TOUAREG CR e1*2007/46*1827*.. 170‐250 KN8520/WSY 5x112 Ø 66,6 29 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
265/50 R20 275/45 R20
AUDI A6 4G e1*2007/46*0436*.. 100‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
AUDI A6 4G1 e13*2007/46*1147*.. 100‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
AUDI A6 F2 e1*2007/46*1801*.. 120‐250 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/40 R20
AUDI A7 SPORTBACK 4G e1*2007/46*0436*.. 140‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
AUDI A7 SPORTBACK 4G1 e13*2007/46*1147*.. 140‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
255/40 R20 255/45 R20
AUDI Q5 FY e1*2007/46*1550*.. 100‐210 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
265/45 R20
255/40 R20 255/45 R20
AUDI Q5 FY e1*2007/46*1685*.. 100‐210 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
265/45 R20
AUDI S6 4G e1*2007/46*0436*.. 309‐331 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
AUDI S6 4G1 e13*2007/46*1147*.. 309‐331 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
Firmato digitalmente dal
1/4 funzionario del C.P.A. di Brescia
Per una corretta installazione consultare le prescrizioni a pagina: 4 Rossella Cherubini
FITMENT LIST KN8520 rev.00 30/08/2019 8,5Jx20H2
Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Bruno Cervati per la ditta MAK s.p.a. , p.iva. 03086150178 con sede in Via C. Colombo 14, 25013 Carpenedolo (BS)
CENTRAG‐
TRAZIONE
Costruttore Denominazione Commerciale Tipo Omologazione Europea Codice Ruota PCD ET Anello Vite/Dado Codice KIT MAK Pneumatico
Range GIO
Manu KW Center 3.1. Tyre
Car Model Type EU Homologation Code Wheel Ring Bolt/Nut KIT FIX Code
facturer Hole 2.2. 3.1.2.12.
3.1.3. 3.1.3. 3.1.3. 3.1.3.
AUDI S7 SPORTBACK 4G e1*2007/46*0436*.. 140‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
AUDI S7 SPORTBACK 4G1 e13*2007/46*1147*.. 140‐245 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/35 R20
255/40 R20 255/45 R20
AUDI SQ5 FY e1*2007/46*1550*.. 260 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
265/45 R20
255/40 R20 255/45 R20
AUDI SQ5 FY e1*2007/46*1685*.. 260 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─
265/45 R20
MERCEDES CL‐KLASSE 215 e1*98/14*0113*.. 220‐368 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 245/35 R20
MERCEDES CL‐KLASSE 216 e1*2001/116*0372*.. 285‐320 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/35 R20
MERCEDES E‐KLASSE 213 212 e1*2001/116*0501*.. 110‐270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 245/35 R20
MERCEDES E‐KLASSE Coupe/Cabrio R1EC e1*2007/46*1666*.. 120‐270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 245/35 R20
MERCEDES E‐KLASSE SW R1ES e1*2007/46*1560*.. 110‐270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 245/35 R20
MERCEDES GLA‐KLASSE 245G AMG e1*2007/46*1207*.. 80‐155 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/40 R20 (GS0)
MERCEDES GLA‐KLASSE 245G e1*2001/116*0470*.. 80‐155 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/40 R20 (GS0)
MERCEDES GLA‐KLASSE AMG 245G AMG e1*2007/46*1207*.. 265‐280 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/40 R20 (GS0)
MERCEDES GLA‐KLASSE AMG 245G e1*2001/116*0470*.. 265‐280 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 235/40 R20 (GS0)
MERCEDES GLC‐KLASSE 204X e1*2001/116*0480*.. 100‐190 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
MERCEDES GLC‐KLASSE Coupè 204X e1*2001/116*0480*.. 100‐190 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
MERCEDES GLC 43 AMG 204X e1*2001/116*0480*.. 270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
MERCEDES GLC 43 AMG Coupè 204X e1*2001/116*0480*.. 270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
Omologazioni consentite fino a
MERCEDES GLK‐KLASSE 204X 100‐225 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
e1*2001/116*0480*16
265/45 R20 265/50 R20
MERCEDES GL‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 275/45 R20 275/50 R20
285/50 R20
MERCEDES GLE‐KLASSE 166 e1*2007/46*0598*.. 150‐300 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 (GS0) 265/45 R20 (GS0)
MERCEDES GLE‐KLASSE H1GLE e1*2007/46*1885*.. 180‐270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M15x1,25x44 K17 Spherical R14) ─ ─ 265/45 R20
MERCEDES GLE‐KLASSE posteriore H1GLE e1*2007/46*1885*.. 180‐270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M15x1,25x44 K17 Spherical R14) ─ ─ 275/50 R20
265/45 R20 265/50 R20
MERCEDES GLS‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 275/45 R20 275/50 R20
285/50 R20
MERCEDES M‐KLASSE 166 e1*2007/46*0598*.. 150‐300 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 (GS0) 265/45 R20 (GS0)
MERCEDES S‐KLASSE 221 e1*2001/116*0335*.. 150‐380 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/35 R20
MERCEDES S‐KLASSE AMG 221 e1*2001/116*0335*.. 430 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/40 R20
265/45 R20 265/50 R20
MERCEDES GL‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
255/45 R20 265/45 R20
MERCEDES GLE‐KLASSE 166 e1*2007/46*0598*.. 150‐300 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20
MERCEDES GLE‐KLASSE H1GLE e1*2007/46*1885*.. 180‐270 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M15x1,25x44 K17 Spherical R14) ─ ─ 265/45 R20 275/50 R20
MERCEDES GLE‐KLASSE anteriore H1GLE e1*2007/46*1885*.. 180‐270 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M15x1,25x44 K17 Spherical R14) ─ ─ 275/50 R20
MERCEDES GLE‐KLASSE Coupè anteriore 166 e1*2007/46*0598*.. 190‐335 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 275/50 R20
265/45 R20 265/50 R20
MERCEDES GLS‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
MERCEDES M‐KLASSE 164 e1*2001/116*0315*.. 140‐225 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 265/45 R20
255/45 R20 265/45 R20
MERCEDES M‐KLASSE 166 e1*2007/46*0598*.. 150‐300 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20
MERCEDES R‐KLASSE 251 e1*2001/116*0341*.. 140‐225 KN8520/WS6Y 5x112 Ø 66,6 53 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20
265/45 R20 265/50 R20
MERCEDES GL‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS7Y 5x112 Ø 66,6 60 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
Firmato digitalmente dal
2/4 funzionario del C.P.A. di Brescia
Per una corretta installazione consultare le prescrizioni a pagina: 4 Rossella Cherubini
FITMENT LIST KN8520 rev.00 30/08/2019 8,5Jx20H2
Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Bruno Cervati per la ditta MAK s.p.a. , p.iva. 03086150178 con sede in Via C. Colombo 14, 25013 Carpenedolo (BS)
CENTRAG‐
TRAZIONE
Costruttore Denominazione Commerciale Tipo Omologazione Europea Codice Ruota PCD ET Anello Vite/Dado Codice KIT MAK Pneumatico
Range GIO
Manu KW Center 3.1. Tyre
Car Model Type EU Homologation Code Wheel Ring Bolt/Nut KIT FIX Code
facturer Hole 2.2. 3.1.2.12.
3.1.3. 3.1.3. 3.1.3. 3.1.3.
MERCEDES GLE‐KLASSE H1GLE e1*2007/46*1885*.. 180‐270 KN8520/WS7Y 5x112 Ø 66,6 60 ─ O.E. (Bolts M15x1,25x44 K17 Spherical R14) ─ ─ 265/45 R20 275/50 R20
265/45 R20 265/50 R20
MERCEDES GLS‐KLASSE 166 e1*2007/46*0598*.. 190‐320 KN8520/WS7Y 5x112 Ø 66,6 60 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─
275/45 R20 275/50 R20
MERCEDES M‐KLASSE 164 e1*2001/116*0315*.. 140‐225 KN8520/WS7Y 5x112 Ø 66,6 60 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 265/45 R20
MERCEDES R‐KLASSE 251 e1*2001/116*0341*.. 140‐225 KN8520/WS7Y 5x112 Ø 66,6 60 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 265/45 R20
MERCEDES G‐KLASSE 463A e1*2007/46*1830*.. 210‐310 KN8520/N1 5x130 Ø 84,1 32 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 275/50 R20
Omologazioni consentite a partire
MERCEDES C63 AMG solo anteriore 204 350 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20 (A01)
da e1*2001/116*0431*33
Omologazioni consentite a partire
MERCEDES C63 AMG solo anteriore 204K 350 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20 (A01)
da e1*2001/116*0457*26
Omologazioni consentite a partire
MERCEDES C63 AMG solo anteriore 204 AMG 350 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20 (A01)
da e1*2001/116*0463*13
Omologazioni consentite a partire
MERCEDES C63 AMG solo anteriore 204K AMG 350 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 255/30 R20 (A01)
da e1*2001/116*0464*14
GLC‐KLASSE Coupè
MERCEDES 204X e1*2001/116*0480*.. 100‐190 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 (A01)
solo anteriore
MERCEDES GLC 43 AMG solo anteriore 204X e1*2001/116*0480*.. 270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 (A01)
GLC 43 AMG Coupè
MERCEDES 204X e1*2001/116*0480*.. 270 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/45 R20 (A01)
solo anteriore
E‐KLASSE AL TERRAIN
MERCEDES R1ES e1*2007/46*1560*.. 143‐250 KN8520/WS1Y 5x112 Ø 66,6 40 ─ B M14x1,5x45 R14 K17 B450L45517R14B ─ 245/40 R20 (A01)
solo anteriore
MERCEDES S‐KLASSE solo anteriore 221 e1*2001/116*0335*.. 150‐345 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/35 R20 (A01)
MERCEDES S‐KLASSE solo anteriore 222 e1*2007/46*0960*.. 150‐345 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/35 R20 (A01)
MERCEDES S‐KLASSE AMG solo anteriore 221 e1*2001/116*0335*.. 430 KN8520/WS1Y 5x112 Ø 66,6 40 ─ O.E. (Bolts M14x1,5x45 K17 Spherical R14) ─ ─ 255/40 R20 (A01)
Firmato digitalmente dal
3/4 funzionario del C.P.A. di Brescia
Per una corretta installazione consultare le prescrizioni a pagina: 4 Rossella Cherubini
FITMENT LIST KN8520 rev.00 30/08/2019 8,5Jx20H2
Fitment list redatta, ai sensi e per gli effetti dell'art. 46 e 47 del D.P.R. n. 445/2000, da Bruno Cervati per la ditta MAK s.p.a. , p.iva. 03086150178 con sede in Via C. Colombo 14, 25013 Carpenedolo (BS)
CENTRAG‐
TRAZIONE
Costruttore Denominazione Commerciale Tipo Omologazione Europea Codice Ruota PCD ET Anello Vite/Dado Codice KIT MAK Pneumatico
Range GIO
Manu KW Center 3.1. Tyre
Car Model Type EU Homologation Code Wheel Ring Bolt/Nut KIT FIX Code
facturer Hole 2.2. 3.1.2.12.
3.1.3. 3.1.3. 3.1.3. 3.1.3.
Note generali e prescrizioni di montaggio:
(GS0) = Deve essere verifica la sporgenza ai sensi della ECE R.26 punto 6.7.3 ovvero "Quando il veicolo procede in linea retta nessuna parte delle ruote diverse dai pneumatici che sia situata al di sopra del piano
*
orizzontale che passa per il loro asse di rotazione deve sporgere oltre la proiezione verticale in un piano orizzontale della superficie o della struttura esterna.
* Qualora sia presente il sistema di monitoraggio della pressione degli pneumatici lo stesso dovrà essere applicato, a cura dell'installatore, sul cerchio previsto nella fitmen list sopraccitata, verificandone poi il suo funzionamento.
* Verificare la coppia di serraggio prevista dal costruttore del veicolo e indicata sul libretto di uso e manutenzione.
* È richiesto l'aggiornamento della carta di circolazione del veicolo, solo nel caso in cui la misura del pneumatico previsto in applicazione non sia fra quelle omologate dal costruttore dell’autoveicolo e non sia riportata sulla carta di circolazione.
*
Ad eccezione del codice di velocità degli pneumatici invernali, per i quali si rimanda alla normativa vigente in merito, gli pneumatici scelti devono avere indice di carico e categoria di velocità uguali o superiori a quelli previsti in omologazione dal costruttore
del veicolo. Inoltre, tutti gli pneumatici montati su un veicolo devono avere la stessa struttura i pneumatici inatallati sullo stesso asse devono essere dello stesso tipo e presentare l'identico disegno di scolpitura.
Quando si utilizzano combinazioni di pneumatico su asse anteriore e posteriore diverse da quelle omologate dal costruttore del veicolo, l'idoneità alla circolazione è subordinata alla visita e prova da effettuarsi presso gli Uffici provinciali del Dipartimento dei
*
Trasporti Terrestri.
La scocca, la carrozzeria, il gruppo delle sospensioni e i componenti dell’impianto frenante dell 'autoveicolo devono essere conformi alla dotazione originale. L'appicazione del sistema ruota sul veicolo non conforme all'originale è subordinato alla valutazione
*
preventiva presso gli Uffici periferici del Dipartimento dei Trasporti Terresti.
Quando si utilizza la ruota di scorta prevista dal costruttore del veicolo, l'autoveicolo deve essere condotto secondo le prescrizioni impartite e descritte sul manuale uso manutenzione redatto dalla casa costruttrice . L'applicazione della ruota di scorta deve
* seguire le istruzioni e il kit di montaggio (bulloneria di serie ) descritto nel manuale uso e manutenzione della casa costruttrice. Sui veicoli con trazione integrale devono essere utilizzate esclusivamente ruote di scorta con pneumatici aventi la stessa misura e
circonferenza di rotolamento di quelli della ruota sostituita.
* La pressione di gonfiaggio dei pneumatici installati deve essere conforme a quanto indicato dal costruttore del veicolo.
Per la equilibratura di queste ruote possono essere utilizzati solo pesi adesivi applicabili in corrispondenza della gola di montaggio pneumatico (lato freni). Durante il montaggio della ruota deve essere verificato il rispetto della distanza minima di 2 mm fra questi
*
pesi e i componenti dell’impianto frenante.
* E' consentito solo l'installazione di pneumatici costruiti in conformità alle norme ETRTO, oppure CUNA e omologati secondo le direttive CEE o i rispettivi Regolamenti ECE /ONU.
* Sono ammessi pneumatici senza l'uso della camera d'aria "Tubeless".
* In caso di assenza del sistema di monitoraggio della pressione pneumatici sono consentite valvole di gomma o metallo con fissaggio esterno in conformità agli standard DIN ed ETRTO.
* In caso di presenza del sistema di monitoraggio della pressione pneumatici è necessario rispettare le prescrizioni della casa costruttrice dell'autoveicolo.
* Le valvole per il gonfiaggio e i sensori del sistema di monitoraggio della pressione devono essere adeguati alla pressione di gonfiaggio e alla massima velocità di progetto. Le valvole non devono sporgere oltre il bordo del cerchio.
* Per una corretta installazione consultare il manuale di montaggio e manutenzione ruote MAK allegato al certificato di omologazione del sistema ruota.
* Il presente ambito d'impiego è stato sviluppato sulla base dei dati tecnici dei veicoli disponibili al momento della sua stesura.
*
Si raccomanda all'installatore, prima della circolazione su strada, la verifica sull'autovettura della corretta applicazione e funzionalità del sistema sostitutivo in oggetto come previsto dal Decreto Ministeriale N° 20 del 10-01-2013 e sucessive modificazioni.
* Nel caso in cui il veicolo sia dotato di ruota di scorta assicurarsi di poterla installare utilizzando gli accessori di serie previsti dalla casa costruttrice.
* Nel caso in cui il numero di omologazione europea riportato in Fitment List finisca con la dicitura “*..” si intende che tale numero di omologazione europea comprende tutte le proprie estensioni a partire dalla “*00”.
(A01) L'utilizzo di questo pneumatico è consentito solo sull’asse anteriore in combinazione con gli pneumatici indicati nella “Fitment List KN9520 Rev.00” aventi la nota (P01)
* Non è consentito l'uso di catene da neve per misure di pneumatici non previsti in sede di omologazione dal costruttore del veicolo e riportati in calce sulla carta di circolazione.
Firmato digitalmente dal
4/4 funzionario del C.P.A. di Brescia
Per una corretta installazione consultare le prescrizioni a pagina: 4 Rossella Cherubini
