Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 1 von 10

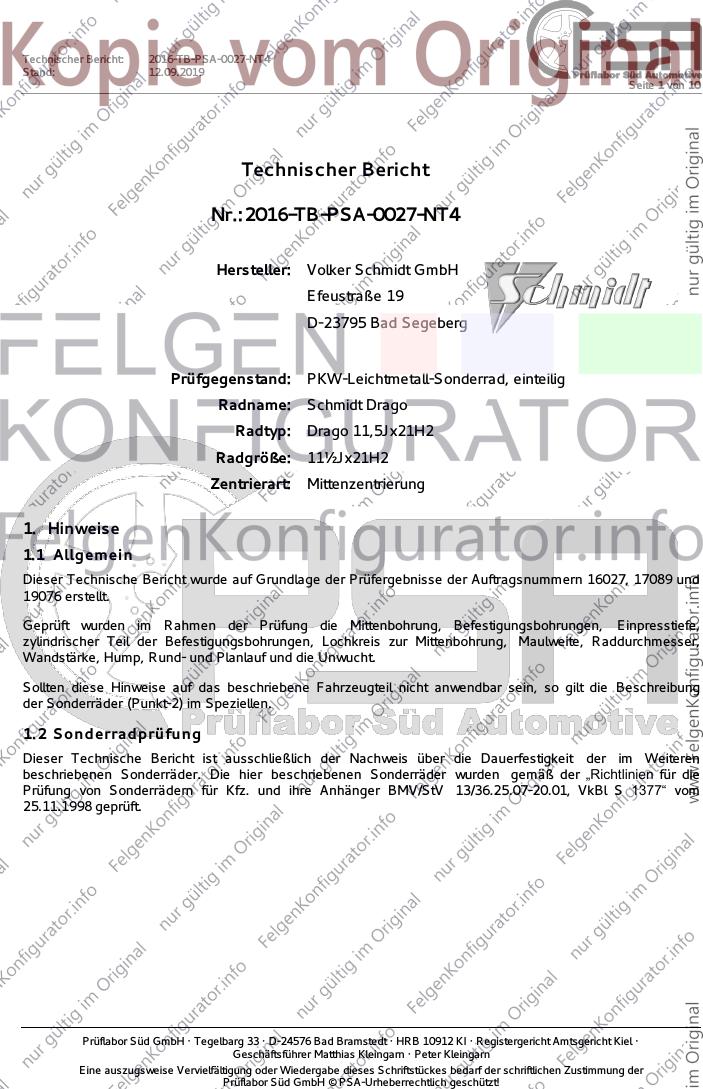

Technischer Bericht
Nr.:2016-TB-PSA-0027-NT4
Hersteller: Volker Schmidt GmbH
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Radtyp: Drago 11,5Jx21H2
Radgröße: 11½Jx21H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 16027, 17089 und
19076 erstellt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 2 von 10

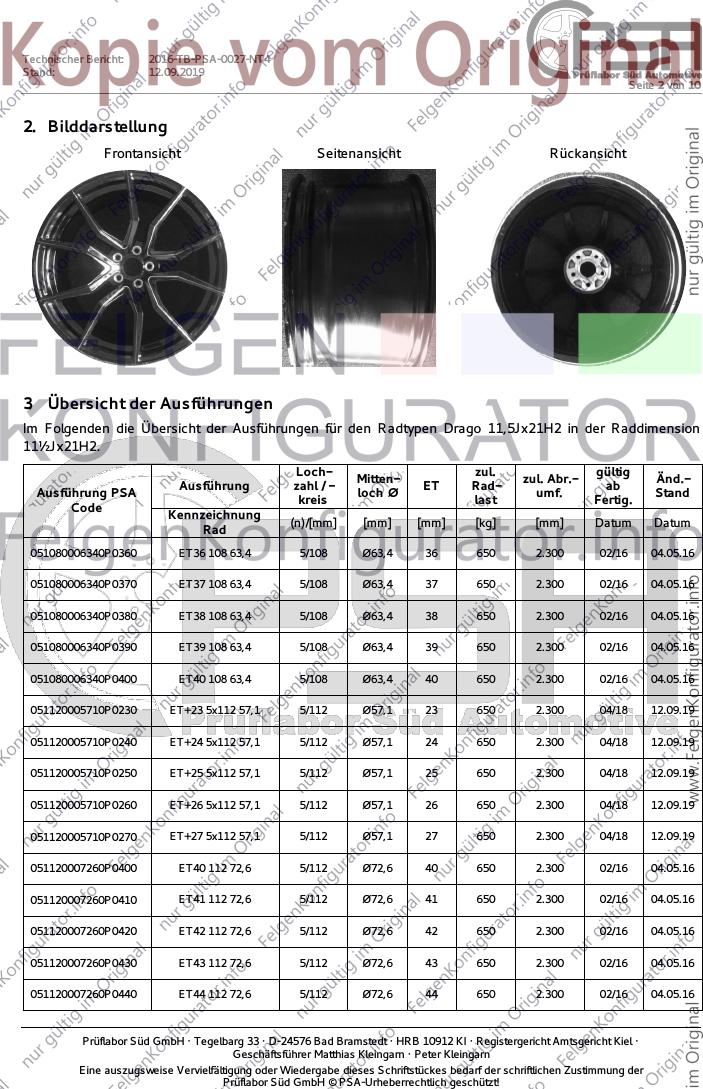

2. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
3. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtypen Drago 11,5Jx21H2 in der Raddimension
11½Jx21H2.
Loch- zul. gültig
Mitten- zul. Abr.- Änd.-
Ausführung zahl / - ET Rad- ab
Ausführung PSA loch Ø umf. Stand
kreis last Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
051080006340P0360 ET36 108 63,4 5/108 Ø63,4 36 650 2.300 02/16 04.05.16
051080006340P0370 ET37 108 63,4 5/108 Ø63,4 37 650 2.300 02/16 04.05.16
051080006340P0380 ET38 108 63,4 5/108 Ø63,4 38 650 2.300 02/16 04.05.16
051080006340P0390 ET39 108 63,4 5/108 Ø63,4 39 650 2.300 02/16 04.05.16
051080006340P0400 ET40 108 63,4 5/108 Ø63,4 40 650 2.300 02/16 04.05.16
051120005710P0230 ET+23 5x112 57,1 5/112 Ø57,1 23 650 2.300 04/18 12.09.19
051120005710P0240 ET+24 5x112 57,1 5/112 Ø57,1 24 650 2.300 04/18 12.09.19
051120005710P0250 ET+25 5x112 57,1 5/112 Ø57,1 25 650 2.300 04/18 12.09.19
051120005710P0260 ET+26 5x112 57,1 5/112 Ø57,1 26 650 2.300 04/18 12.09.19
051120005710P0270 ET+27 5x112 57,1 5/112 Ø57,1 27 650 2.300 04/18 12.09.19
051120007260P0400 ET40 112 72,6 5/112 Ø72,6 40 650 2.300 02/16 04.05.16
051120007260P0410 ET41 112 72,6 5/112 Ø72,6 41 650 2.300 02/16 04.05.16
051120007260P0420 ET42 112 72,6 5/112 Ø72,6 42 650 2.300 02/16 04.05.16
051120007260P0430 ET43 112 72,6 5/112 Ø72,6 43 650 2.300 02/16 04.05.16
051120007260P0440 ET44 112 72,6 5/112 Ø72,6 44 650 2.300 02/16 04.05.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 3 von 10

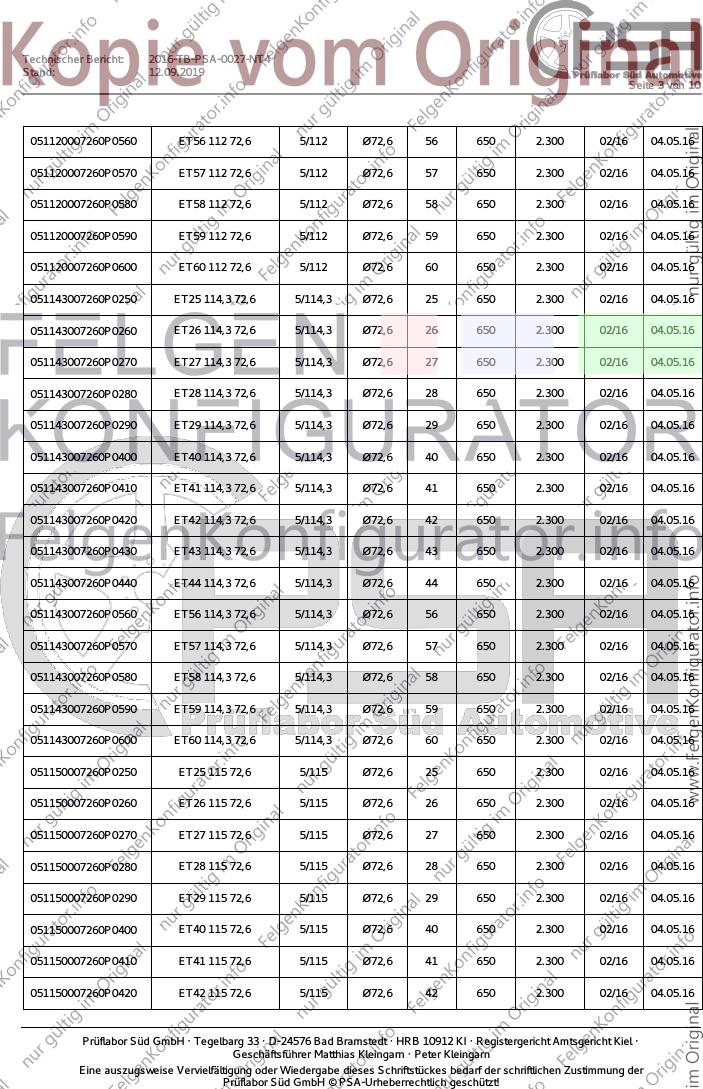

051120007260P0560 ET56 112 72,6 5/112 Ø72,6 56 650 2.300 02/16 04.05.16
051120007260P0570 ET57 112 72,6 5/112 Ø72,6 57 650 2.300 02/16 04.05.16
051120007260P0580 ET58 112 72,6 5/112 Ø72,6 58 650 2.300 02/16 04.05.16
051120007260P0590 ET59 112 72,6 5/112 Ø72,6 59 650 2.300 02/16 04.05.16
051120007260P0600 ET60 112 72,6 5/112 Ø72,6 60 650 2.300 02/16 04.05.16
051143007260P0250 ET25 114,3 72,6 5/114,3 Ø72,6 25 650 2.300 02/16 04.05.16
051143007260P0260 ET26 114,3 72,6 5/114,3 Ø72,6 26 650 2.300 02/16 04.05.16
051143007260P0270 ET27 114,3 72,6 5/114,3 Ø72,6 27 650 2.300 02/16 04.05.16
051143007260P0280 ET28 114,3 72,6 5/114,3 Ø72,6 28 650 2.300 02/16 04.05.16
051143007260P0290 ET29 114,3 72,6 5/114,3 Ø72,6 29 650 2.300 02/16 04.05.16
051143007260P0400 ET40 114,3 72,6 5/114,3 Ø72,6 40 650 2.300 02/16 04.05.16
051143007260P0410 ET41 114,3 72,6 5/114,3 Ø72,6 41 650 2.300 02/16 04.05.16
051143007260P0420 ET42 114,3 72,6 5/114,3 Ø72,6 42 650 2.300 02/16 04.05.16
051143007260P0430 ET43 114,3 72,6 5/114,3 Ø72,6 43 650 2.300 02/16 04.05.16
051143007260P0440 ET44 114,3 72,6 5/114,3 Ø72,6 44 650 2.300 02/16 04.05.16
051143007260P0560 ET56 114,3 72,6 5/114,3 Ø72,6 56 650 2.300 02/16 04.05.16
051143007260P0570 ET57 114,3 72,6 5/114,3 Ø72,6 57 650 2.300 02/16 04.05.16
051143007260P0580 ET58 114,3 72,6 5/114,3 Ø72,6 58 650 2.300 02/16 04.05.16
051143007260P0590 ET59 114,3 72,6 5/114,3 Ø72,6 59 650 2.300 02/16 04.05.16
051143007260P0600 ET60 114,3 72,6 5/114,3 Ø72,6 60 650 2.300 02/16 04.05.16
051150007260P0250 ET25 115 72,6 5/115 Ø72,6 25 650 2.300 02/16 04.05.16
051150007260P0260 ET26 115 72,6 5/115 Ø72,6 26 650 2.300 02/16 04.05.16
051150007260P0270 ET27 115 72,6 5/115 Ø72,6 27 650 2.300 02/16 04.05.16
051150007260P0280 ET28 115 72,6 5/115 Ø72,6 28 650 2.300 02/16 04.05.16
051150007260P0290 ET29 115 72,6 5/115 Ø72,6 29 650 2.300 02/16 04.05.16
051150007260P0400 ET40 115 72,6 5/115 Ø72,6 40 650 2.300 02/16 04.05.16
051150007260P0410 ET41 115 72,6 5/115 Ø72,6 41 650 2.300 02/16 04.05.16
051150007260P0420 ET42 115 72,6 5/115 Ø72,6 42 650 2.300 02/16 04.05.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 4 von 10

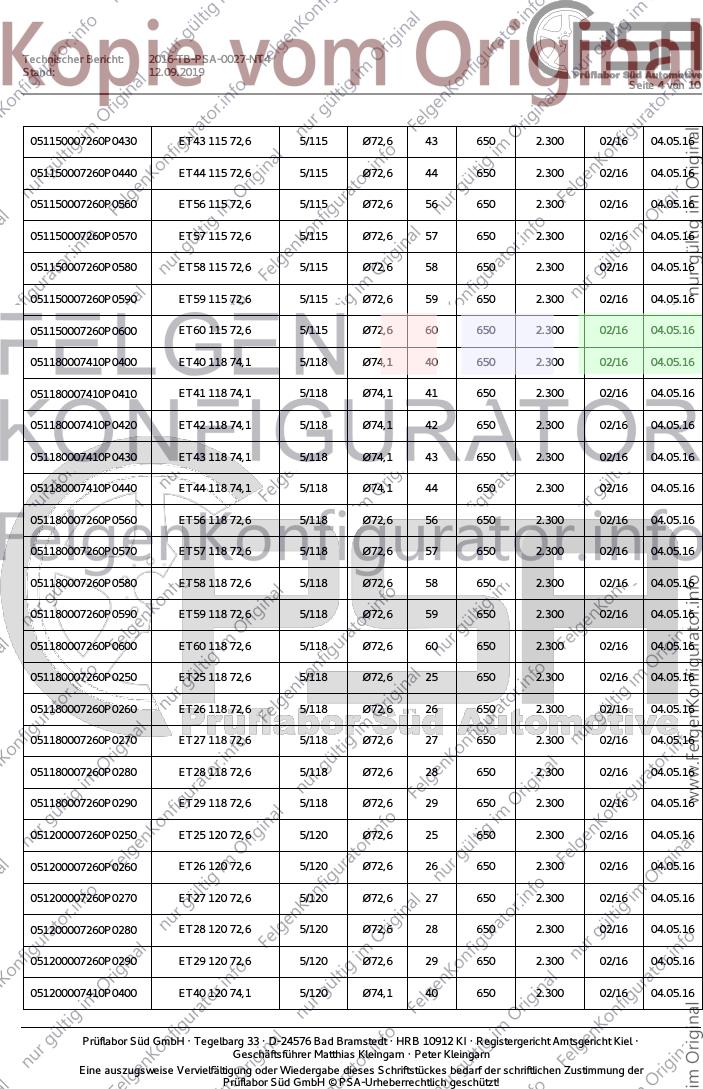

051150007260P0430 ET43 115 72,6 5/115 Ø72,6 43 650 2.300 02/16 04.05.16
051150007260P0440 ET44 115 72,6 5/115 Ø72,6 44 650 2.300 02/16 04.05.16
051150007260P0560 ET56 115 72,6 5/115 Ø72,6 56 650 2.300 02/16 04.05.16
051150007260P0570 ET57 115 72,6 5/115 Ø72,6 57 650 2.300 02/16 04.05.16
051150007260P0580 ET58 115 72,6 5/115 Ø72,6 58 650 2.300 02/16 04.05.16
051150007260P0590 ET59 115 72,6 5/115 Ø72,6 59 650 2.300 02/16 04.05.16
051150007260P0600 ET60 115 72,6 5/115 Ø72,6 60 650 2.300 02/16 04.05.16
051180007410P0400 ET40 118 74,1 5/118 Ø74,1 40 650 2.300 02/16 04.05.16
051180007410P0410 ET41 118 74,1 5/118 Ø74,1 41 650 2.300 02/16 04.05.16
051180007410P0420 ET42 118 74,1 5/118 Ø74,1 42 650 2.300 02/16 04.05.16
051180007410P0430 ET43 118 74,1 5/118 Ø74,1 43 650 2.300 02/16 04.05.16
051180007410P0440 ET44 118 74,1 5/118 Ø74,1 44 650 2.300 02/16 04.05.16
051180007260P0560 ET56 118 72,6 5/118 Ø72,6 56 650 2.300 02/16 04.05.16
051180007260P0570 ET57 118 72,6 5/118 Ø72,6 57 650 2.300 02/16 04.05.16
051180007260P0580 ET58 118 72,6 5/118 Ø72,6 58 650 2.300 02/16 04.05.16
051180007260P0590 ET59 118 72,6 5/118 Ø72,6 59 650 2.300 02/16 04.05.16
051180007260P0600 ET60 118 72,6 5/118 Ø72,6 60 650 2.300 02/16 04.05.16
051180007260P0250 ET25 118 72,6 5/118 Ø72,6 25 650 2.300 02/16 04.05.16
051180007260P0260 ET26 118 72,6 5/118 Ø72,6 26 650 2.300 02/16 04.05.16
051180007260P0270 ET27 118 72,6 5/118 Ø72,6 27 650 2.300 02/16 04.05.16
051180007260P0280 ET28 118 72,6 5/118 Ø72,6 28 650 2.300 02/16 04.05.16
051180007260P0290 ET29 118 72,6 5/118 Ø72,6 29 650 2.300 02/16 04.05.16
051200007260P0250 ET25 120 72,6 5/120 Ø72,6 25 650 2.300 02/16 04.05.16
051200007260P0260 ET26 120 72,6 5/120 Ø72,6 26 650 2.300 02/16 04.05.16
051200007260P0270 ET27 120 72,6 5/120 Ø72,6 27 650 2.300 02/16 04.05.16
051200007260P0280 ET28 120 72,6 5/120 Ø72,6 28 650 2.300 02/16 04.05.16
051200007260P0290 ET29 120 72,6 5/120 Ø72,6 29 650 2.300 02/16 04.05.16
051200007410P0400 ET40 120 74,1 5/120 Ø74,1 40 650 2.300 02/16 04.05.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 5 von 10

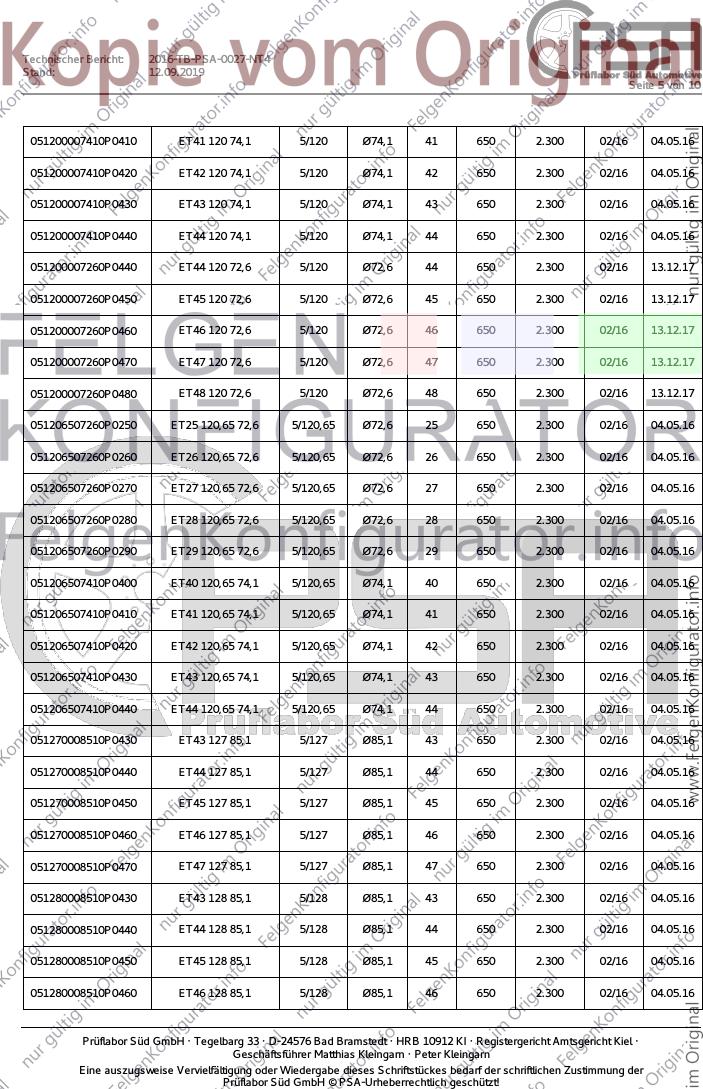

051200007410P0410 ET41 120 74,1 5/120 Ø74,1 41 650 2.300 02/16 04.05.16
051200007410P0420 ET42 120 74,1 5/120 Ø74,1 42 650 2.300 02/16 04.05.16
051200007410P0430 ET43 120 74,1 5/120 Ø74,1 43 650 2.300 02/16 04.05.16
051200007410P0440 ET44 120 74,1 5/120 Ø74,1 44 650 2.300 02/16 04.05.16
051200007260P0440 ET44 120 72,6 5/120 Ø72,6 44 650 2.300 02/16 13.12.17
051200007260P0450 ET45 120 72,6 5/120 Ø72,6 45 650 2.300 02/16 13.12.17
051200007260P0460 ET46 120 72,6 5/120 Ø72,6 46 650 2.300 02/16 13.12.17
051200007260P0470 ET47 120 72,6 5/120 Ø72,6 47 650 2.300 02/16 13.12.17
051200007260P0480 ET48 120 72,6 5/120 Ø72,6 48 650 2.300 02/16 13.12.17
051206507260P0250 ET25 120,65 72,6 5/120,65 Ø72,6 25 650 2.300 02/16 04.05.16
051206507260P0260 ET26 120,65 72,6 5/120,65 Ø72,6 26 650 2.300 02/16 04.05.16
051206507260P0270 ET27 120,65 72,6 5/120,65 Ø72,6 27 650 2.300 02/16 04.05.16
051206507260P0280 ET28 120,65 72,6 5/120,65 Ø72,6 28 650 2.300 02/16 04.05.16
051206507260P0290 ET29 120,65 72,6 5/120,65 Ø72,6 29 650 2.300 02/16 04.05.16
051206507410P0400 ET40 120,65 74,1 5/120,65 Ø74,1 40 650 2.300 02/16 04.05.16
051206507410P0410 ET41 120,65 74,1 5/120,65 Ø74,1 41 650 2.300 02/16 04.05.16
051206507410P0420 ET42 120,65 74,1 5/120,65 Ø74,1 42 650 2.300 02/16 04.05.16
051206507410P0430 ET43 120,65 74,1 5/120,65 Ø74,1 43 650 2.300 02/16 04.05.16
051206507410P0440 ET44 120,65 74,1 5/120,65 Ø74,1 44 650 2.300 02/16 04.05.16
051270008510P0430 ET43 127 85,1 5/127 Ø85,1 43 650 2.300 02/16 04.05.16
051270008510P0440 ET44 127 85,1 5/127 Ø85,1 44 650 2.300 02/16 04.05.16
051270008510P0450 ET45 127 85,1 5/127 Ø85,1 45 650 2.300 02/16 04.05.16
051270008510P0460 ET46 127 85,1 5/127 Ø85,1 46 650 2.300 02/16 04.05.16
051270008510P0470 ET47 127 85,1 5/127 Ø85,1 47 650 2.300 02/16 04.05.16
051280008510P0430 ET43 128 85,1 5/128 Ø85,1 43 650 2.300 02/16 04.05.16
051280008510P0440 ET44 128 85,1 5/128 Ø85,1 44 650 2.300 02/16 04.05.16
051280008510P0450 ET45 128 85,1 5/128 Ø85,1 45 650 2.300 02/16 04.05.16
051280008510P0460 ET46 128 85,1 5/128 Ø85,1 46 650 2.300 02/16 04.05.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 6 von 10

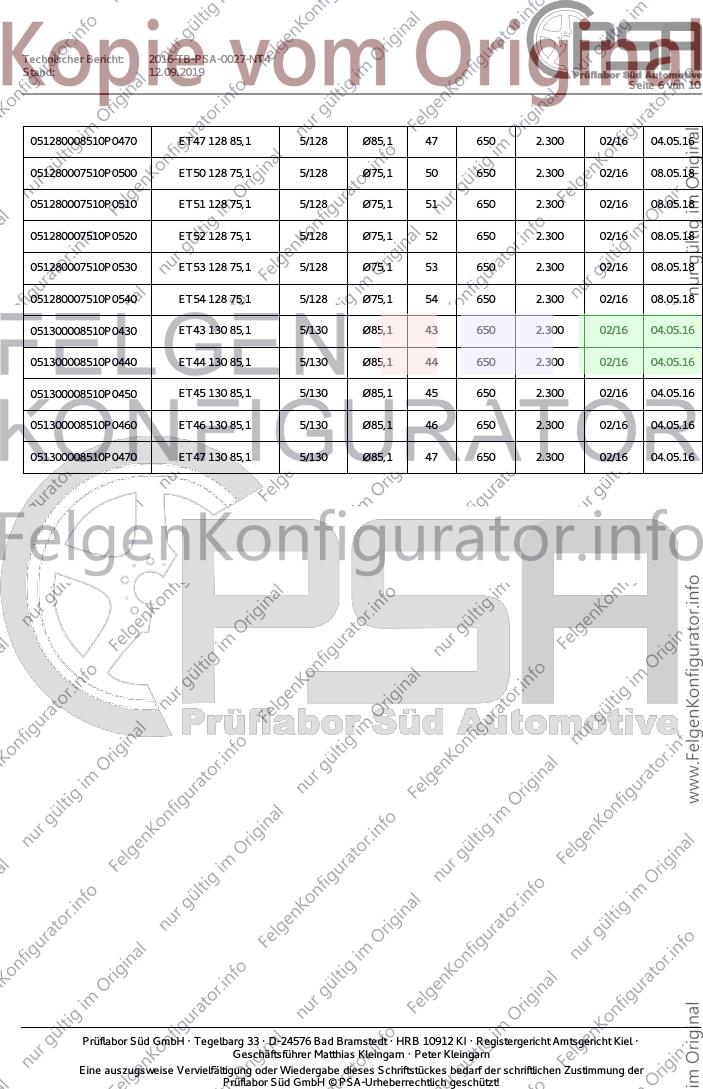

051280008510P0470 ET47 128 85,1 5/128 Ø85,1 47 650 2.300 02/16 04.05.16
051280007510P0500 ET50 128 75,1 5/128 Ø75,1 50 650 2.300 02/16 08.05.18
051280007510P0510 ET51 128 75,1 5/128 Ø75,1 51 650 2.300 02/16 08.05.18
051280007510P0520 ET52 128 75,1 5/128 Ø75,1 52 650 2.300 02/16 08.05.18
051280007510P0530 ET53 128 75,1 5/128 Ø75,1 53 650 2.300 02/16 08.05.18
051280007510P0540 ET54 128 75,1 5/128 Ø75,1 54 650 2.300 02/16 08.05.18
051300008510P0430 ET43 130 85,1 5/130 Ø85,1 43 650 2.300 02/16 04.05.16
051300008510P0440 ET44 130 85,1 5/130 Ø85,1 44 650 2.300 02/16 04.05.16
051300008510P0450 ET45 130 85,1 5/130 Ø85,1 45 650 2.300 02/16 04.05.16
051300008510P0460 ET46 130 85,1 5/130 Ø85,1 46 650 2.300 02/16 04.05.16
051300008510P0470 ET47 130 85,1 5/130 Ø85,1 47 650 2.300 02/16 04.05.16
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 7 von 10

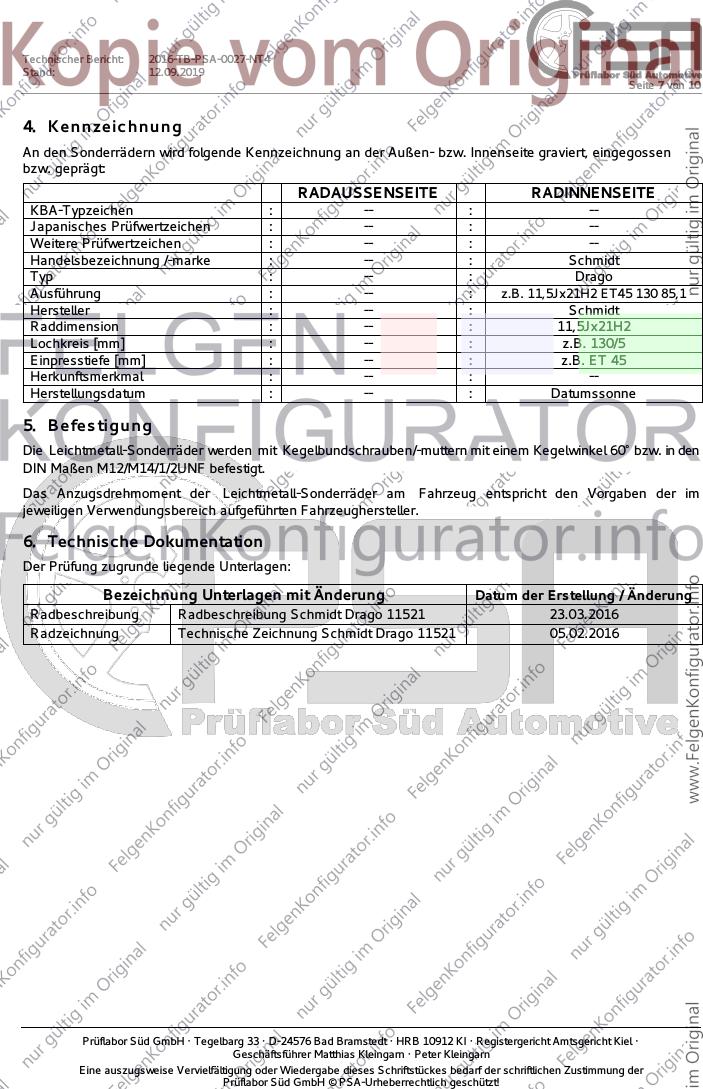

4. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago
Ausführung : -- : z.B. 11,5Jx21H2 ET45 130 85,1
Hersteller : -- : Schmidt
Raddimension : -- : 11,5Jx21H2
Lochkreis [mm] : -- : z.B. 130/5
Einpresstiefe [mm] : -- : z.B. ET 45
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
5. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw. in den
DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
6. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung Radbeschreibung Schmidt Drago 11521 23.03.2016
Radzeichnung Technische Zeichnung Schmidt Drago 11521 05.02.2016
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 8 von 10

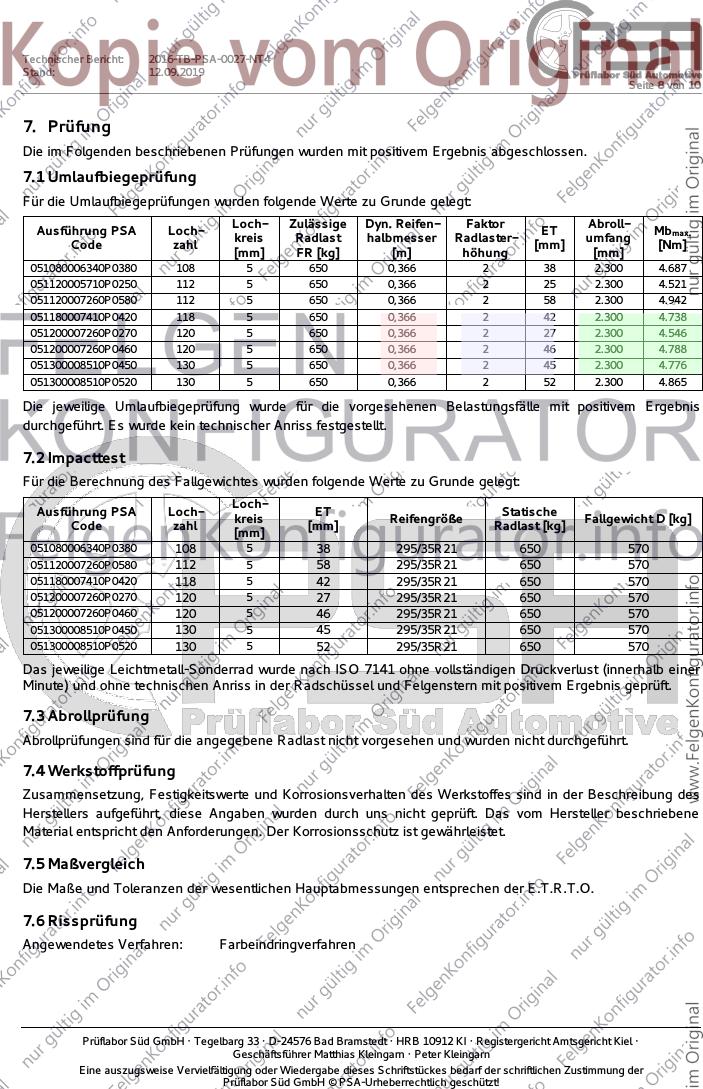

7. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
7.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
051080006340P0380 108 5 650 0,366 2 38 2.300 4.687
051120005710P0250 112 5 650 0,366 2 25 2.300 4.521
051120007260P0580 112 5 650 0,366 2 58 2.300 4.942
051180007410P0420 118 5 650 0,366 2 42 2.300 4.738
051200007260P0270 120 5 650 0,366 2 27 2.300 4.546
051200007260P0460 120 5 650 0,366 2 46 2.300 4.788
051300008510P0450 130 5 650 0,366 2 45 2.300 4.776
051300008510P0520 130 5 650 0,366 2 52 2.300 4.865
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
7.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
051080006340P0380 108 5 38 295/35R21 650 570
051120007260P0580 112 5 58 295/35R21 650 570
051180007410P0420 118 5 42 295/35R21 650 570
051200007260P0270 120 5 27 295/35R21 650 570
051200007260P0460 120 5 46 295/35R21 650 570
051300008510P0450 130 5 45 295/35R21 650 570
051300008510P0520 130 5 52 295/35R21 650 570
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
7.3 Abrollprüfung
Abrollprüfungen sind für die angegebene Radlast nicht vorgesehen und wurden nicht durchgeführt.
7.4 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
7.5 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
7.6 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 9 von 10

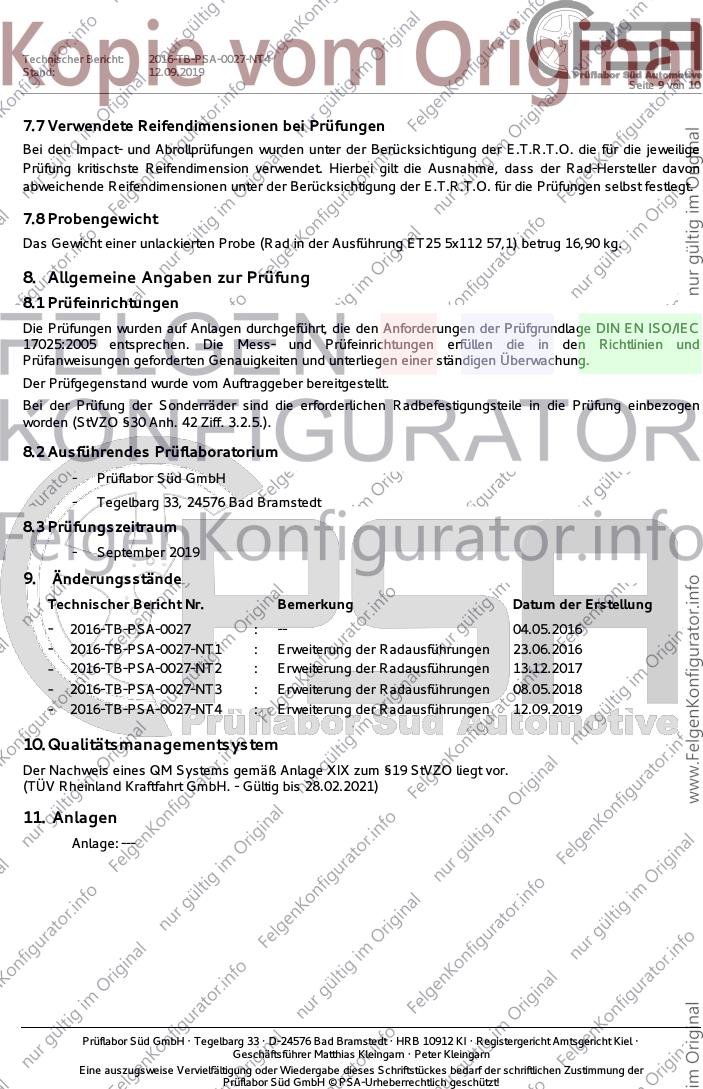

7.7 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
7.8 Probengewicht
Das Gewicht einer unlackierten Probe (Rad in der Ausführung ET25 5x112 57,1) betrug 16,90 kg.
8. Allgemeine Angaben zur Prüfung
8.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden (StVZO §30 Anh. 42 Ziff. 3.2.5.).
8.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Tegelbarg 33, 24576 Bad Bramstedt
8.3 Prüfungszeitraum
- September 2019
9. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2016-TB-PSA-0027 : -- 04.05.2016
- 2016-TB-PSA-0027-NT1 : Erweiterung der Radausführungen 23.06.2016
- 2016-TB-PSA-0027-NT2 : Erweiterung der Radausführungen 13.12.2017
- 2016-TB-PSA-0027-NT3 : Erweiterung der Radausführungen 08.05.2018
- 2016-TB-PSA-0027-NT4 : Erweiterung der Radausführungen 12.09.2019
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH. - Gültig bis 28.02.2021)
11. Anlagen
Anlage: ---
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2016-TB-PSA-0027-NT4
Stand: 12.09.2019
Seite 10 von 10

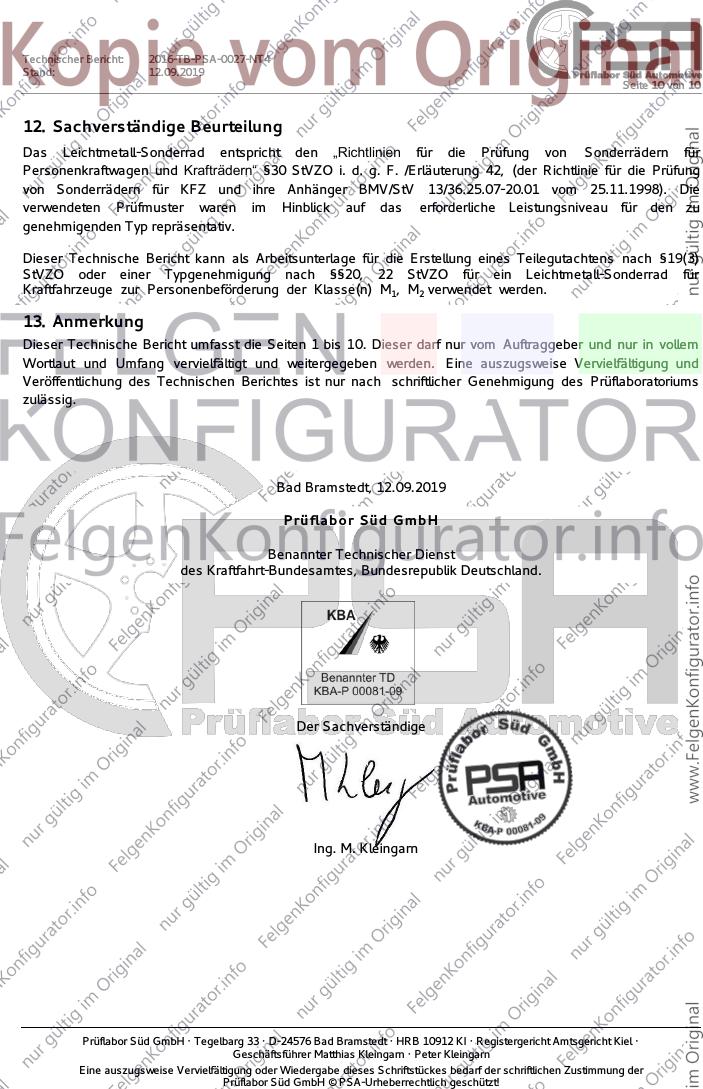

12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 10. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Bad Bramstedt, 12.09.2019
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH · Tegelbarg 33 · D-24576 Bad Bramstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
