GUTACHTEN zur ABE Nr. 49783 nach §22 StVZO
Prüfbericht Nr. 55027614 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ W10 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 4
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell W10
Typ W10 9020
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
F5 W10 9020 F5 / ohne Ring 5/108/63,4 35 815 2320 7/2015
B5 W10 9020 B5 / Z34 Ø70,0 - Ø63,3 5/108/63,4 43 750 2310 4/2017
B5 W10 9020 B5 / Z10 Ø70,0 - Ø67,1 5/108/67,1 43 750 2310 4/2017
B7 W10 9020 B7 / Z16 Ø70,0 - Ø57,1 5/112/57,1 35 875 2320 2/2014
PO1 W10 9020 PO1 / ohne Ring 5/112/66,6 20 930 2330 4/2015
M1 W10 9020 M1 / ohne Ring 5/112/66,6 29 900 2400 4/2016
B7 W10 9020 B7 / Z15 Ø70,0 - Ø66,6 5/112/66,6 35 875 2320 2/2014
PO1 W10 9020 PO1 / ohne Ring 5/112/66,6 35 900 2360 4/2015
M1 W10 9020 M1 / ohne Ring 5/112/66,6 52 1000 2380 2/2014
M1 W10 9020 M1 / ohne Ring 5/112/66,6 52 1000 2380 2/2014
B8 W10 9020 B8 / Z13 Ø70,0 - Ø60,1 5/114,3/60,1 35 780 2300 2/2014
B8 W10 9020 B8 / Z11 Ø70,0 - Ø66,1 5/114,3/66,1 35 780 2300 2/2014
B8 W10 9020 B8 / Z10 Ø70,0 - Ø67,1 5/114,3/67,1 35 780 2300 2/2014
V1 W10 9020 V1 / ohne Ring 5/120/65,1 43 965 2370 2/2014
B9 W10 9020 B9 / Z20 Ø76,0 - Ø67,1 5/120/67,1 43 1000 2270 2/2014
R2 W10 9020 R2 / ohne Ring 5/120/72,6 43 1025 2320 2/2014
B9 W10 9020 B9 / Z18 Ø76,0 - Ø72,6 5/120/72,6 43 1000 2270 2/2014
B9 W10 9020 B9 / Z19 Ø76,0 - Ø74,1 5/120/74,1 43 1000 2270 2/2014
D1 W10 9020 D1 / ohne Ring 5/127/71,6 52 850 2360 5/2015
V9 W10 9020 V9 / ohne Ring 5/130/71,5 52 960 2300 2/2014
Kennzeichnung
KBA-Nummer 49783
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung W10 9020 (s.o.)
Radgröße 9Jx20H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49783 nach §22 StVZO
Prüfbericht Nr. 55027614 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ W10 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
F5 5/108 35 815 2320 FE 08/2015 TZT Lambsheim
B5 5/108 43 735 2270 FE 03/2014 TZT Lambsheim
B5 5/108 43 750 2310 FE 01/2018 TZT Lambsheim
PO1 5/112 20 930 2330 FE 01/2019 TZT Lambsheim
M1 5/112 29 900 2400 FE 07/2016 TZT Lambsheim
B7 5/112 35 875 2320 FE 03/2014 TZT Lambsheim
PO1 5/112 35 900 2360 FE 09/2015 TZT Lambsheim
M1 5/112 52 1000 2380 FE 03/2014 TZT Lambsheim
B8 5/114,3 35 780 2300 FE 03/2014 TZT Lambsheim
V1 5/120 43 965 2370 FE 01/2018 TZT Lambsheim
B9 5/120 43 1000 2270 FE 03/2014 TZT Lambsheim
R2 5/120 43 1025 2320 FE 03/2014 TZT Lambsheim
V1 5/120/65,1 43 930 2350 FE 03/2014 TZT Lambsheim
D1 5/127 52 850 2360 FE 06/2015 TZT Lambsheim
V9 5/130 52 960 2300 FE 03/2014 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
B5 5/108 43 735 225/35R20 03/2014 TZT Lambsheim
M1 5/112 52 1000 235/35R20 03/2014 TZT Lambsheim
B9 5/120 43 1000 235/35R20 03/2014 TZT Lambsheim
R2 5/120/72,6 43 1025 235/35R20 03/2014 TZT Lambsheim
V9 5/130 52 960 235/35R20 03/2014 TZT Lambsheim
B7 5/112 35 875 235/35R20 04/2014 TZT Lambsheim
F5 5/108/63,4 35 815 235/35R20 08/2015 TZT Lambsheim
PO1 5/112 35 900 255/50R20 09/2015 TZT Lambsheim
M1 5/112 29 900 235/35R20 07/2016 TZT Lambsheim
B5 5/108 43 750 235/35R20 01/2018 TZT Lambsheim
PO1 5/112 20 930 235/35R20 01/2019 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49783 nach §22 StVZO
Prüfbericht Nr. 55027614 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ W10 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
M1 5/112/66,6 29 1025 285/50R20 FE 08/2016 TZT Lambsheim
R2 5/120/72,6 43 1025 285/50R20 FE 03/2014 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung R2, ET43 betrug 16,275 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TZT Lambsheim ab März 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 07.04.2014
mit Änderung vom 18.01.2019
Radzeichnung 4001-09 05.11.2013
mit Änderung vom 14.12.2017
Radzeichnung 4002-06 05.11.2013
mit Änderung vom 14.12.2017
Radzeichnung 4003-08 07.11.2013
mit Änderung vom 14.12.2017
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49783 nach §22 StVZO
Prüfbericht Nr. 55027614 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ W10 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 4
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
mit Änderung vom 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Zentrierringzeichnung 1303-08 04.12.1991
mit Änderung vom 13.08.2009
Zentrierringzeichnung 1579-07 05.10.1995
mit Änderung vom 13.08.2009
Befestigungsmittelzeichnung 4300-02 27.04.2015
mit Änderung vom 27.05.2015
Nabenkappenzeichnung 3965-01 23.08.2013
Radzeichnung 4429-04 16.02.2016
mit Änderung vom 14.12.2017
Radzeichnung 4918-01 26.10.2018
Verwendungen Anlage 1 bis 20
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Februar 2019
Blauth 00313649.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

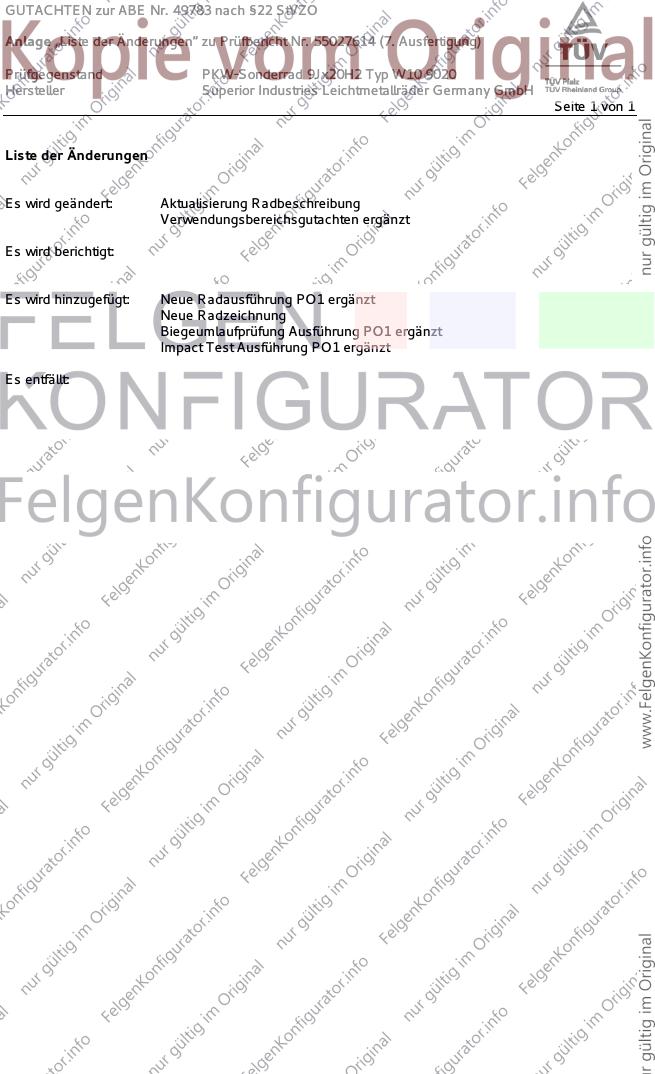

GUTACHTEN zur ABE Nr. 49783 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55027614 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ W10 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Verwendungsbereichsgutachten ergänzt
Es wird berichtigt:
Es wird hinzugefügt: Neue Radausführung PO1 ergänzt
Neue Radzeichnung
Biegeumlaufprüfung Ausführung PO1 ergänzt
Impact Test Ausführung PO1 ergänzt
Es entfällt:
