GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

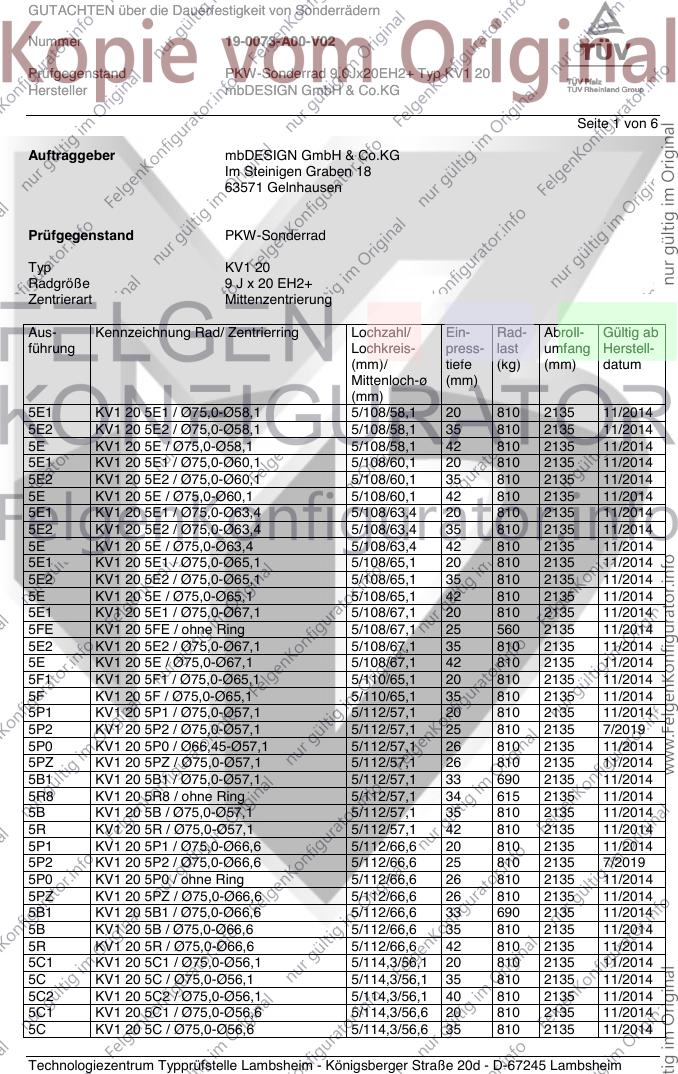

Seite 1 von 6
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Typ KV1 20
Radgröße 9 J x 20 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5E1 KV1 20 5E1 / Ø75,0-Ø58,1 5/108/58,1 20 810 2135 11/2014
5E2 KV1 20 5E2 / Ø75,0-Ø58,1 5/108/58,1 35 810 2135 11/2014
5E KV1 20 5E / Ø75,0-Ø58,1 5/108/58,1 42 810 2135 11/2014
5E1 KV1 20 5E1 / Ø75,0-Ø60,1 5/108/60,1 20 810 2135 11/2014
5E2 KV1 20 5E2 / Ø75,0-Ø60,1 5/108/60,1 35 810 2135 11/2014
5E KV1 20 5E / Ø75,0-Ø60,1 5/108/60,1 42 810 2135 11/2014
5E1 KV1 20 5E1 / Ø75,0-Ø63,4 5/108/63,4 20 810 2135 11/2014
5E2 KV1 20 5E2 / Ø75,0-Ø63,4 5/108/63,4 35 810 2135 11/2014
5E KV1 20 5E / Ø75,0-Ø63,4 5/108/63,4 42 810 2135 11/2014
5E1 KV1 20 5E1 / Ø75,0-Ø65,1 5/108/65,1 20 810 2135 11/2014
5E2 KV1 20 5E2 / Ø75,0-Ø65,1 5/108/65,1 35 810 2135 11/2014
5E KV1 20 5E / Ø75,0-Ø65,1 5/108/65,1 42 810 2135 11/2014
5E1 KV1 20 5E1 / Ø75,0-Ø67,1 5/108/67,1 20 810 2135 11/2014
5FE KV1 20 5FE / ohne Ring 5/108/67,1 25 560 2135 11/2014
5E2 KV1 20 5E2 / Ø75,0-Ø67,1 5/108/67,1 35 810 2135 11/2014
5E KV1 20 5E / Ø75,0-Ø67,1 5/108/67,1 42 810 2135 11/2014
5F1 KV1 20 5F1 / Ø75,0-Ø65,1 5/110/65,1 20 810 2135 11/2014
5F KV1 20 5F / Ø75,0-Ø65,1 5/110/65,1 35 810 2135 11/2014
5P1 KV1 20 5P1 / Ø75,0-Ø57,1 5/112/57,1 20 810 2135 11/2014
5P2 KV1 20 5P2 / Ø75,0-Ø57,1 5/112/57,1 25 810 2135 7/2019
5P0 KV1 20 5P0 / Ø66,45-Ø57,1 5/112/57,1 26 810 2135 11/2014
5PZ KV1 20 5PZ / Ø75,0-Ø57,1 5/112/57,1 26 810 2135 11/2014
5B1 KV1 20 5B1 / Ø75,0-Ø57,1 5/112/57,1 33 690 2135 11/2014
5R8 KV1 20 5R8 / ohne Ring 5/112/57,1 34 615 2135 11/2014
5B KV1 20 5B / Ø75,0-Ø57,1 5/112/57,1 35 810 2135 11/2014
5R KV1 20 5R / Ø75,0-Ø57,1 5/112/57,1 42 810 2135 11/2014
5P1 KV1 20 5P1 / Ø75,0-Ø66,6 5/112/66,6 20 810 2135 11/2014
5P2 KV1 20 5P2 / Ø75,0-Ø66,6 5/112/66,6 25 810 2135 7/2019
5P0 KV1 20 5P0 / ohne Ring 5/112/66,6 26 810 2135 11/2014
5PZ KV1 20 5PZ / Ø75,0-Ø66,6 5/112/66,6 26 810 2135 11/2014
5B1 KV1 20 5B1 / Ø75,0-Ø66,6 5/112/66,6 33 690 2135 11/2014
5B KV1 20 5B / Ø75,0-Ø66,6 5/112/66,6 35 810 2135 11/2014
5R KV1 20 5R / Ø75,0-Ø66,6 5/112/66,6 42 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø56,1 5/114,3/56,1 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø56,1 5/114,3/56,1 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø56,1 5/114,3/56,1 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø56,6 5/114,3/56,6 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø56,6 5/114,3/56,6 35 810 2135 11/2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

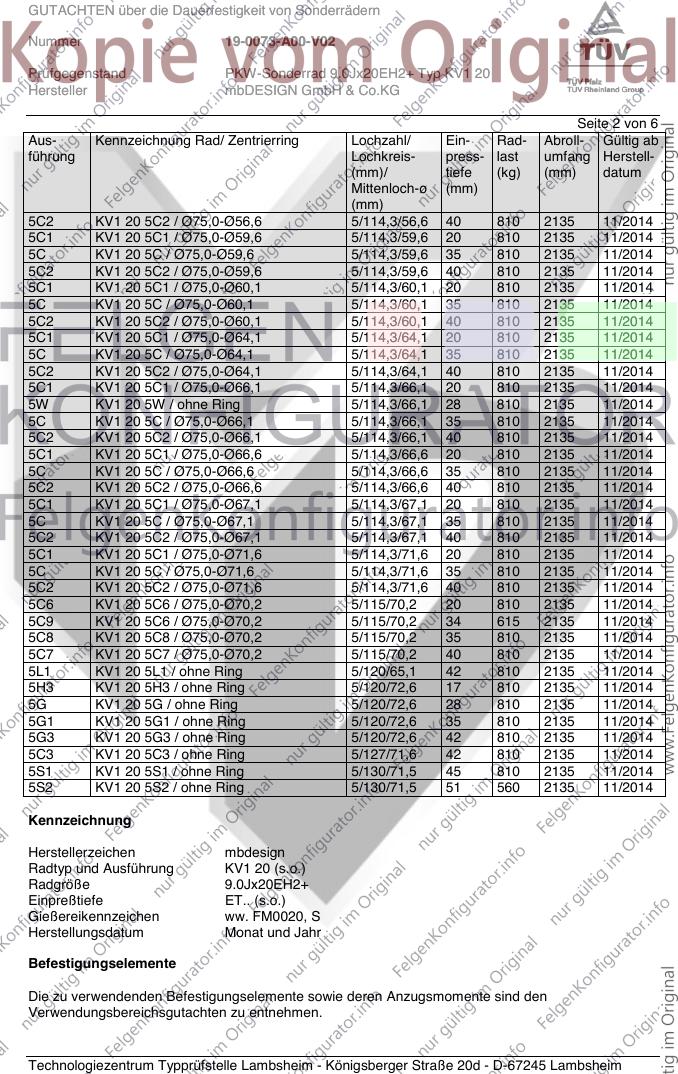

Seite 2 von 6
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C2 KV1 20 5C2 / Ø75,0-Ø56,6 5/114,3/56,6 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø59,6 5/114,3/59,6 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø59,6 5/114,3/59,6 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø59,6 5/114,3/59,6 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø60,1 5/114,3/60,1 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø60,1 5/114,3/60,1 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø60,1 5/114,3/60,1 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø64,1 5/114,3/64,1 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø64,1 5/114,3/64,1 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø64,1 5/114,3/64,1 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø66,1 5/114,3/66,1 20 810 2135 11/2014
5W KV1 20 5W / ohne Ring 5/114,3/66,1 28 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø66,1 5/114,3/66,1 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø66,1 5/114,3/66,1 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø66,6 5/114,3/66,6 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø66,6 5/114,3/66,6 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø66,6 5/114,3/66,6 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø67,1 5/114,3/67,1 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø67,1 5/114,3/67,1 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø67,1 5/114,3/67,1 40 810 2135 11/2014
5C1 KV1 20 5C1 / Ø75,0-Ø71,6 5/114,3/71,6 20 810 2135 11/2014
5C KV1 20 5C / Ø75,0-Ø71,6 5/114,3/71,6 35 810 2135 11/2014
5C2 KV1 20 5C2 / Ø75,0-Ø71,6 5/114,3/71,6 40 810 2135 11/2014
5C6 KV1 20 5C6 / Ø75,0-Ø70,2 5/115/70,2 20 810 2135 11/2014
5C9 KV1 20 5C6 / Ø75,0-Ø70,2 5/115/70,2 34 615 2135 11/2014
5C8 KV1 20 5C8 / Ø75,0-Ø70,2 5/115/70,2 35 810 2135 11/2014
5C7 KV1 20 5C7 / Ø75,0-Ø70,2 5/115/70,2 40 810 2135 11/2014
5L1 KV1 20 5L1 / ohne Ring 5/120/65,1 42 810 2135 11/2014
5H3 KV1 20 5H3 / ohne Ring 5/120/72,6 17 810 2135 11/2014
5G KV1 20 5G / ohne Ring 5/120/72,6 28 810 2135 11/2014
5G1 KV1 20 5G1 / ohne Ring 5/120/72,6 35 810 2135 11/2014
5G3 KV1 20 5G3 / ohne Ring 5/120/72,6 42 810 2135 11/2014
5C3 KV1 20 5C3 / ohne Ring 5/127/71,6 42 810 2135 11/2014
5S1 KV1 20 5S1 / ohne Ring 5/130/71,5 45 810 2135 11/2014
5S2 KV1 20 5S2 / ohne Ring 5/130/71,5 51 560 2135 11/2014
Kennzeichnung
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1 20 (s.o.)
Radgröße 9.0Jx20EH2+
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen ww. FM0020, S
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

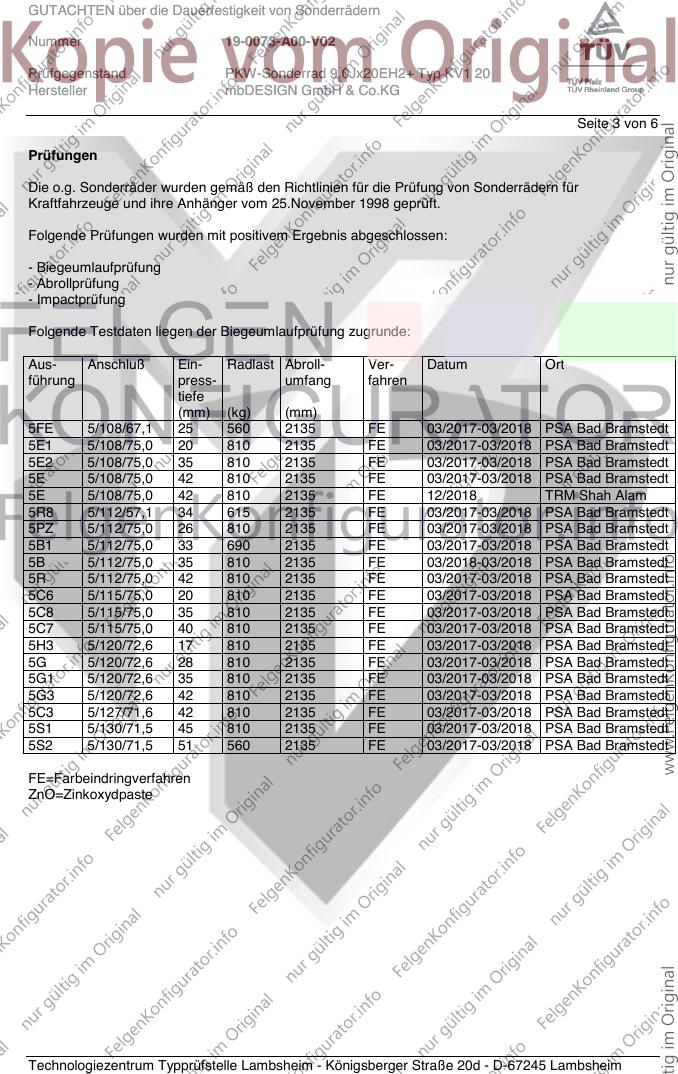

Seite 3 von 6
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- umfang fahren
tiefe
(mm) (kg) (mm)
5FE 5/108/67,1 25 560 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5E1 5/108/75,0 20 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5E2 5/108/75,0 35 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5E 5/108/75,0 42 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5E 5/108/75,0 42 810 2135 FE 12/2018 TRM Shah Alam
5R8 5/112/57,1 34 615 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5PZ 5/112/75,0 26 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5B1 5/112/75,0 33 690 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5B 5/112/75,0 35 810 2135 FE 03/2018-03/2018 PSA Bad Bramstedt
5R 5/112/75,0 42 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5C6 5/115/75,0 20 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5C8 5/115/75,0 35 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5C7 5/115/75,0 40 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5H3 5/120/72,6 17 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5G 5/120/72,6 28 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5G1 5/120/72,6 35 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5G3 5/120/72,6 42 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5C3 5/127/71,6 42 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5S1 5/130/71,5 45 810 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
5S2 5/130/71,5 51 560 2135 FE 03/2017-03/2018 PSA Bad Bramstedt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

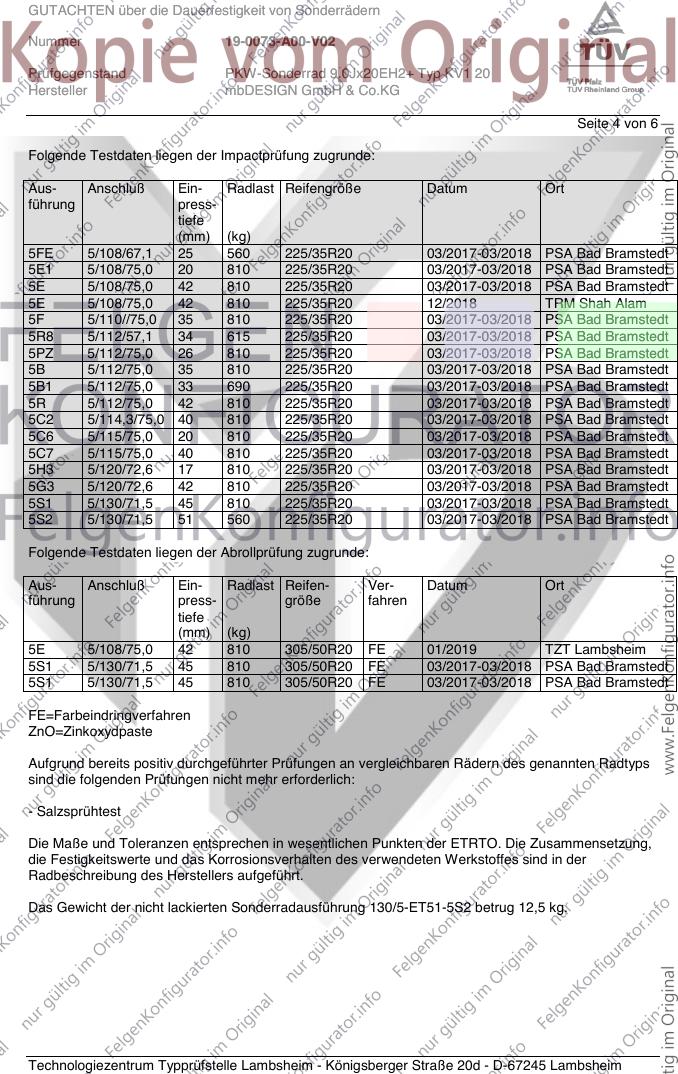

Seite 4 von 6
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifengröße Datum Ort
führung press-
tiefe
(mm) (kg)
5FE 5/108/67,1 25 560 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5E1 5/108/75,0 20 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5E 5/108/75,0 42 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5E 5/108/75,0 42 810 225/35R20 12/2018 TRM Shah Alam
5F 5/110//75,0 35 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5R8 5/112/57,1 34 615 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5PZ 5/112/75,0 26 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5B 5/112/75,0 35 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5B1 5/112/75,0 33 690 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5R 5/112/75,0 42 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5C2 5/114,3/75,0 40 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5C6 5/115/75,0 20 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5C7 5/115/75,0 40 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5H3 5/120/72,6 17 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5G3 5/120/72,6 42 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5S1 5/130/71,5 45 810 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
5S2 5/130/71,5 51 560 225/35R20 03/2017-03/2018 PSA Bad Bramstedt
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- größe fahren
tiefe
(mm) (kg)
5E 5/108/75,0 42 810 305/50R20 FE 01/2019 TZT Lambsheim
5S1 5/130/71,5 45 810 305/50R20 FE 03/2017-03/2018 PSA Bad Bramstedt
5S1 5/130/71,5 45 810 305/50R20 FE 03/2017-03/2018 PSA Bad Bramstedt
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO. Die Zusammensetzung,
die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstoffes sind in der
Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 130/5-ET51-5S2 betrug 12,5 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG

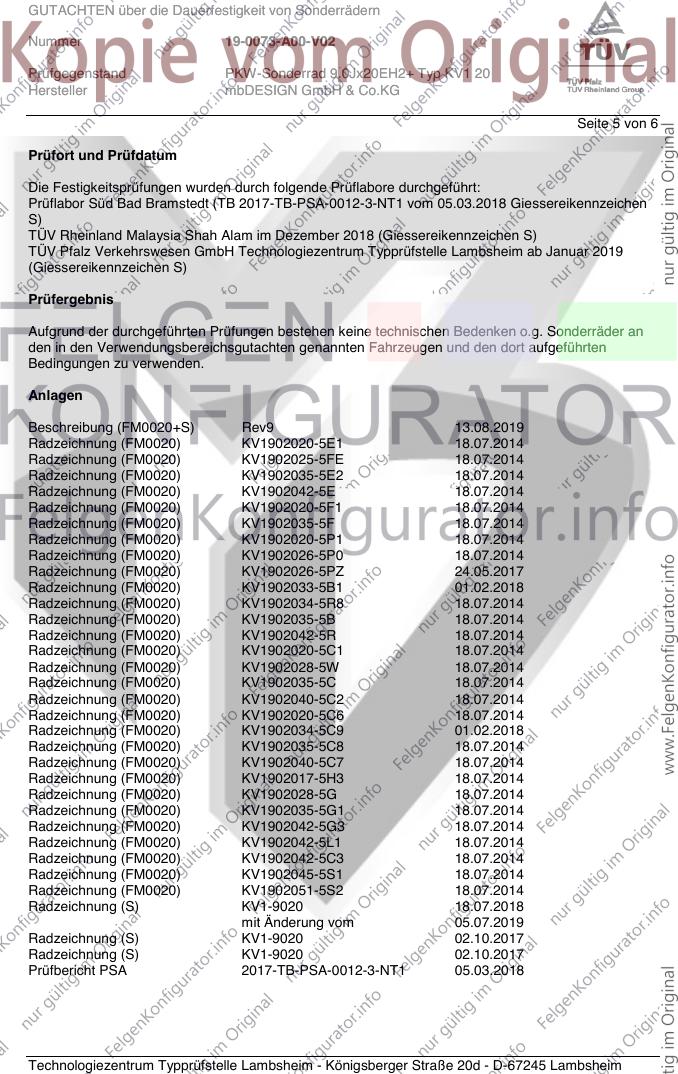

Seite 5 von 6
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
Prüflabor Süd Bad Bramstedt (TB 2017-TB-PSA-0012-3-NT1 vom 05.03.2018 Giessereikennzeichen
S)
TÜV Rheinland Malaysia Shah Alam im Dezember 2018 (Giessereikennzeichen S)
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim ab Januar 2019
(Giessereikennzeichen S)
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (FM0020+S) Rev9 13.08.2019
Radzeichnung (FM0020) KV1902020-5E1 18.07.2014
Radzeichnung (FM0020) KV1902025-5FE 18.07.2014
Radzeichnung (FM0020) KV1902035-5E2 18.07.2014
Radzeichnung (FM0020) KV1902042-5E 18.07.2014
Radzeichnung (FM0020) KV1902020-5F1 18.07.2014
Radzeichnung (FM0020) KV1902035-5F 18.07.2014
Radzeichnung (FM0020) KV1902020-5P1 18.07.2014
Radzeichnung (FM0020) KV1902026-5P0 18.07.2014
Radzeichnung (FM0020) KV1902026-5PZ 24.05.2017
Radzeichnung (FM0020) KV1902033-5B1 01.02.2018
Radzeichnung (FM0020) KV1902034-5R8 18.07.2014
Radzeichnung (FM0020) KV1902035-5B 18.07.2014
Radzeichnung (FM0020) KV1902042-5R 18.07.2014
Radzeichnung (FM0020) KV1902020-5C1 18.07.2014
Radzeichnung (FM0020) KV1902028-5W 18.07.2014
Radzeichnung (FM0020) KV1902035-5C 18.07.2014
Radzeichnung (FM0020) KV1902040-5C2 18.07.2014
Radzeichnung (FM0020) KV1902020-5C6 18.07.2014
Radzeichnung (FM0020) KV1902034-5C9 01.02.2018
Radzeichnung (FM0020) KV1902035-5C8 18.07.2014
Radzeichnung (FM0020) KV1902040-5C7 18.07.2014
Radzeichnung (FM0020) KV1902017-5H3 18.07.2014
Radzeichnung (FM0020) KV1902028-5G 18.07.2014
Radzeichnung (FM0020) KV1902035-5G1 18.07.2014
Radzeichnung (FM0020) KV1902042-5G3 18.07.2014
Radzeichnung (FM0020) KV1902042-5L1 18.07.2014
Radzeichnung (FM0020) KV1902042-5C3 18.07.2014
Radzeichnung (FM0020) KV1902045-5S1 18.07.2014
Radzeichnung (FM0020) KV1902051-5S2 18.07.2014
Radzeichnung (S) KV1-9020 18.07.2018
mit Änderung vom 05.07.2019
Radzeichnung (S) KV1-9020 02.10.2017
Radzeichnung (S) KV1-9020 02.10.2017
Prüfbericht PSA 2017-TB-PSA-0012-3-NT1 05.03.2018
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 19-0073-A00-V02
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 6 von 6
Der Prüfbericht umfasst Blatt 1 bis 6.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. August 2019
Messemer 00327060.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
