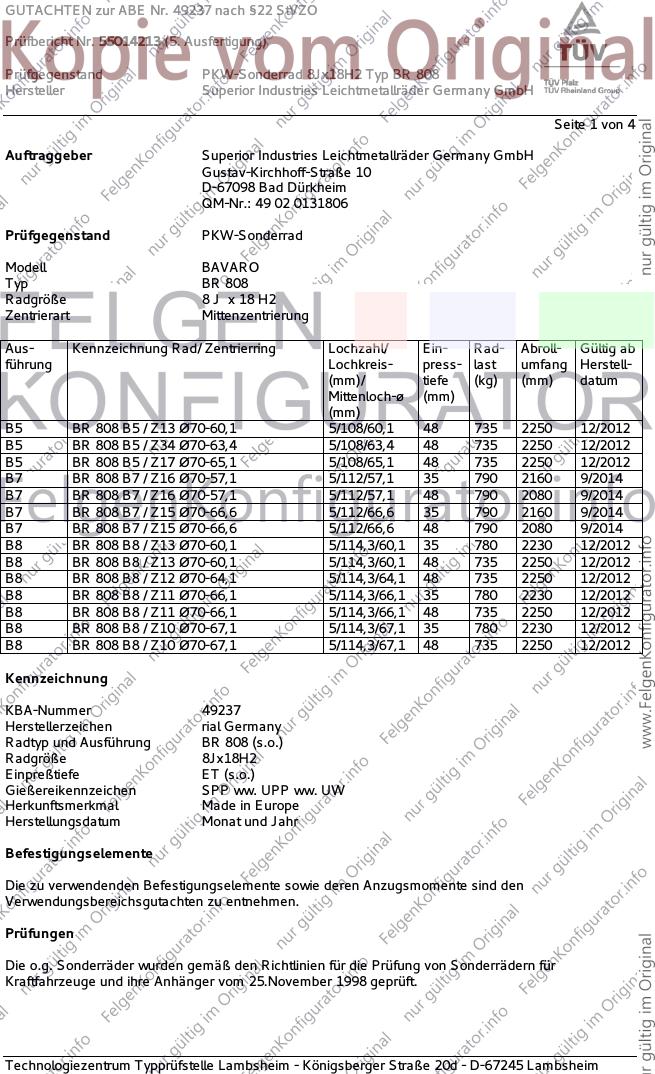

GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Prüfbericht Nr. 55014213 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 4
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell BAVARO
Typ BR 808
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B5 BR 808 B5 / Z13 Ø70-60,1 5/108/60,1 48 735 2250 12/2012
B5 BR 808 B5 / Z34 Ø70-63,4 5/108/63,4 48 735 2250 12/2012
B5 BR 808 B5 / Z17 Ø70-65,1 5/108/65,1 48 735 2250 12/2012
B7 BR 808 B7 / Z16 Ø70-57,1 5/112/57,1 35 790 2160 9/2014
B7 BR 808 B7 / Z16 Ø70-57,1 5/112/57,1 48 790 2080 9/2014
B7 BR 808 B7 / Z15 Ø70-66,6 5/112/66,6 35 790 2160 9/2014
B7 BR 808 B7 / Z15 Ø70-66,6 5/112/66,6 48 790 2080 9/2014
B8 BR 808 B8 / Z13 Ø70-60,1 5/114,3/60,1 35 780 2230 12/2012
B8 BR 808 B8 / Z13 Ø70-60,1 5/114,3/60,1 48 735 2250 12/2012
B8 BR 808 B8 / Z12 Ø70-64,1 5/114,3/64,1 48 735 2250 12/2012
B8 BR 808 B8 / Z11 Ø70-66,1 5/114,3/66,1 35 780 2230 12/2012
B8 BR 808 B8 / Z11 Ø70-66,1 5/114,3/66,1 48 735 2250 12/2012
B8 BR 808 B8 / Z10 Ø70-67,1 5/114,3/67,1 35 780 2230 12/2012
B8 BR 808 B8 / Z10 Ø70-67,1 5/114,3/67,1 48 735 2250 12/2012
Kennzeichnung
KBA-Nummer 49237
Herstellerzeichen rial Germany
Radtyp und Ausführung BR 808 (s.o.)
Radgröße 8Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen SPP ww. UPP ww. UW
Herkunftsmerkmal Made in Europe
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

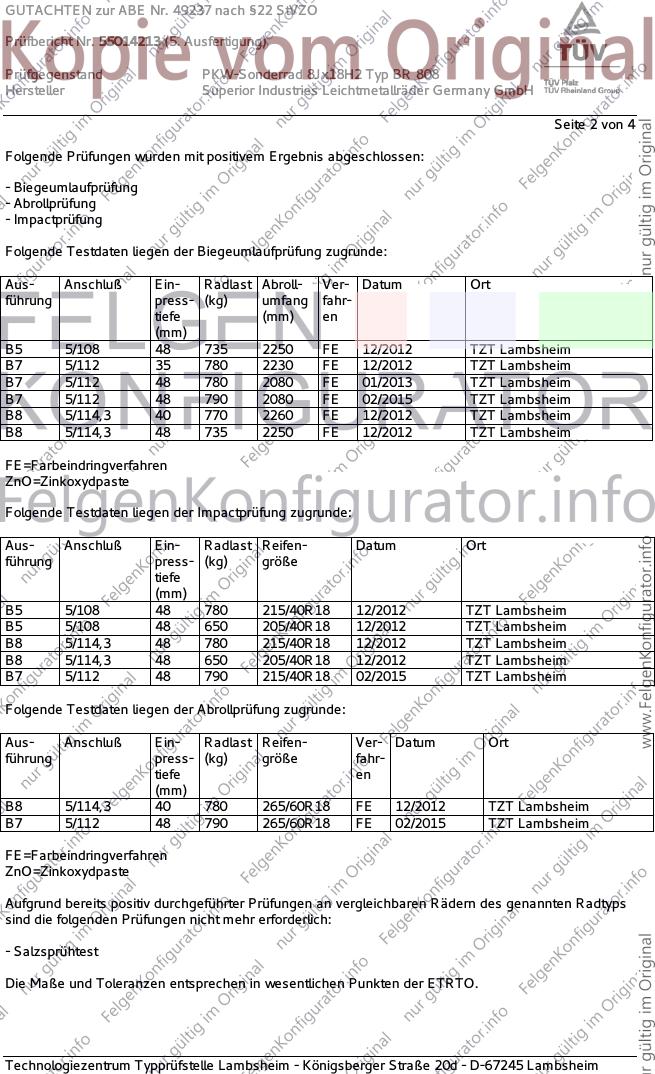

GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Prüfbericht Nr. 55014213 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 4
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
B5 5/108 48 735 2250 FE 12/2012 TZT Lambsheim
B7 5/112 35 780 2230 FE 12/2012 TZT Lambsheim
B7 5/112 48 780 2080 FE 01/2013 TZT Lambsheim
B7 5/112 48 790 2080 FE 02/2015 TZT Lambsheim
B8 5/114,3 40 770 2260 FE 12/2012 TZT Lambsheim
B8 5/114,3 48 735 2250 FE 12/2012 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
B5 5/108 48 780 215/40R18 12/2012 TZT Lambsheim
B5 5/108 48 650 205/40R18 12/2012 TZT Lambsheim
B8 5/114,3 48 780 215/40R18 12/2012 TZT Lambsheim
B8 5/114,3 48 650 205/40R18 12/2012 TZT Lambsheim
B7 5/112 48 790 215/40R18 02/2015 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
B8 5/114,3 40 780 265/60R18 FE 12/2012 TZT Lambsheim
B7 5/112 48 790 265/60R18 FE 02/2015 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Prüfbericht Nr. 55014213 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 4

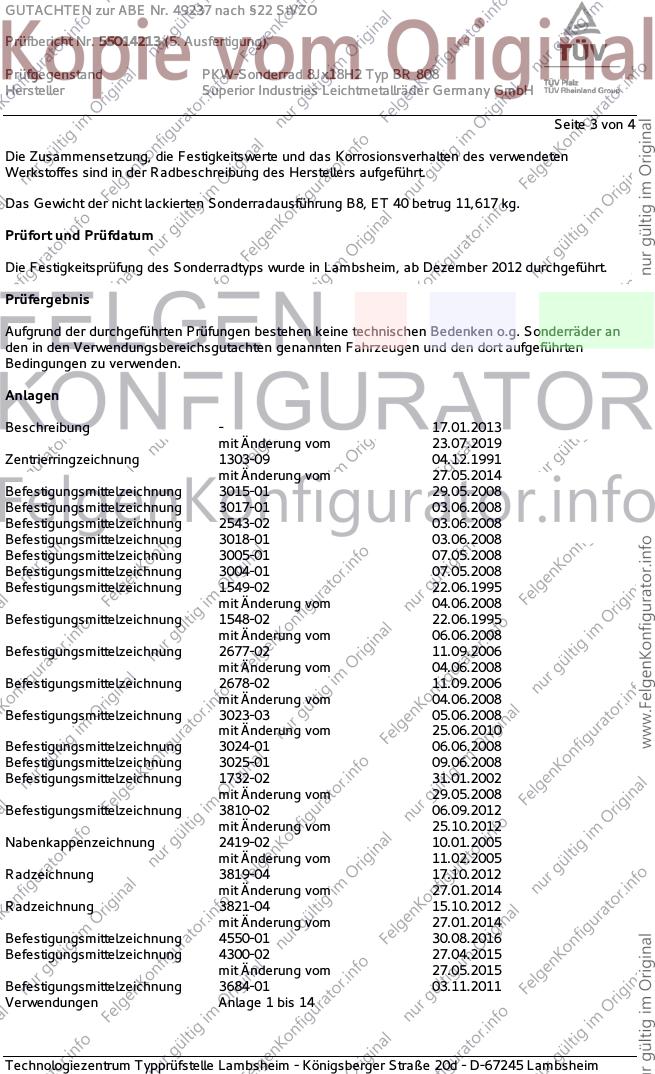

Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung B8, ET 40 betrug 11,617 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Dezember 2012 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 17.01.2013
mit Änderung vom 23.07.2019
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Befestigungsmittelzeichnung 2543-02 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Radzeichnung 3819-04 17.10.2012
mit Änderung vom 27.01.2014
Radzeichnung 3821-04 15.10.2012
mit Änderung vom 27.01.2014
Befestigungsmittelzeichnung 4550-01 30.08.2016
Befestigungsmittelzeichnung 4300-02 27.04.2015
mit Änderung vom 27.05.2015
Befestigungsmittelzeichnung 3684-01 03.11.2011
Verwendungen Anlage 1 bis 14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

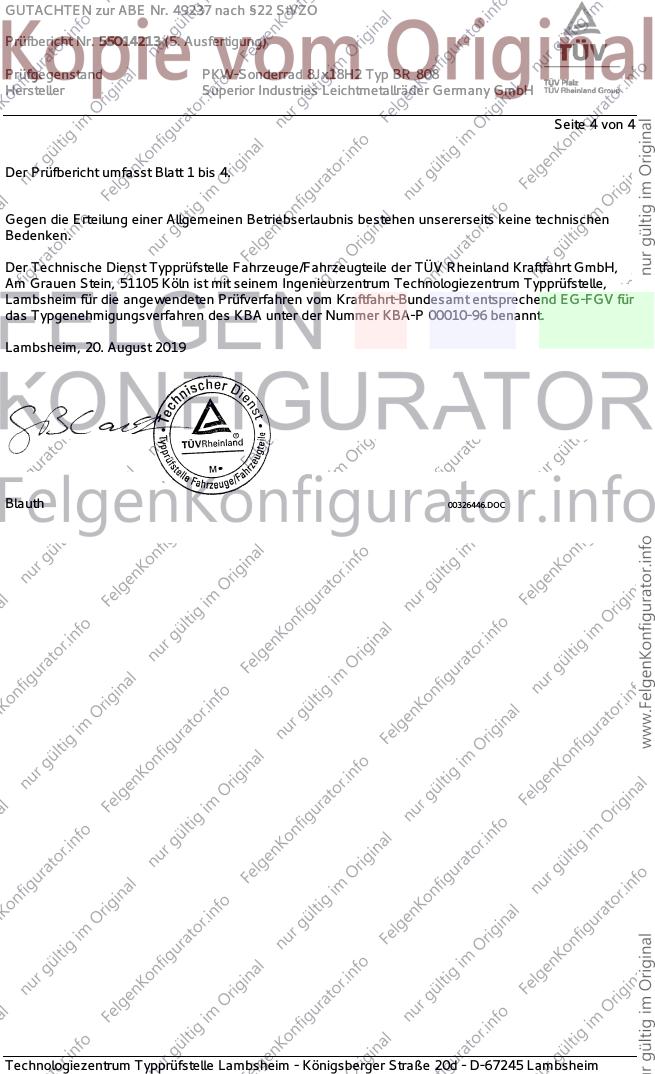

GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Prüfbericht Nr. 55014213 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 4
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. August 2019
Blauth 00326446.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

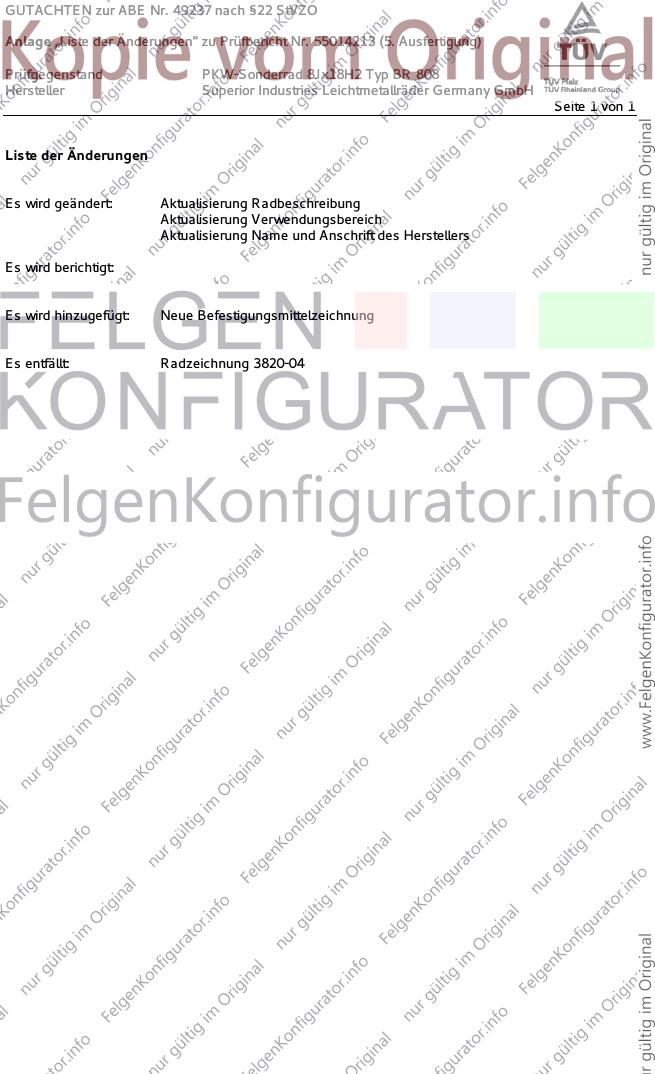

GUTACHTEN zur ABE Nr. 49237 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55014213 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ BR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Verwendungsbereich
Aktualisierung Name und Anschrift des Herstellers
Es wird berichtigt:
Es wird hinzugefügt: Neue Befestigungsmittelzeichnung
Es entfällt: Radzeichnung 3820-04
