GUTACHTEN zur ABE Nr. 50063 nach §22 StVZO
Prüfbericht Nr. 55080714 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RR 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

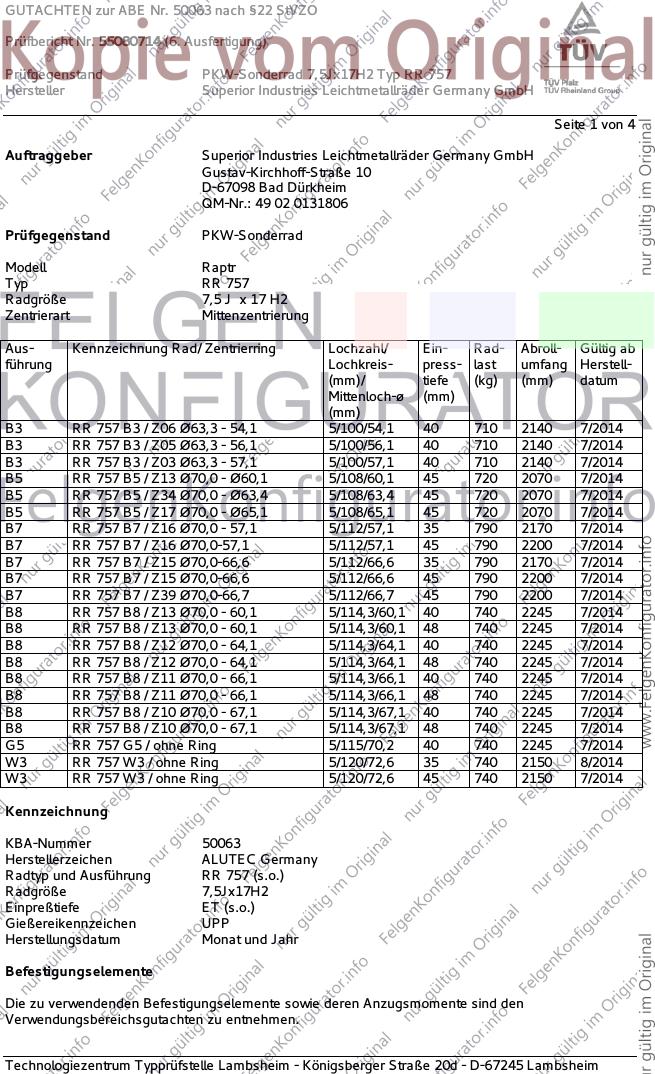

Seite 1 von 4
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Raptr
Typ RR 757
Radgröße 7,5 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
B3 RR 757 B3 / Z06 Ø63,3 - 54,1 5/100/54,1 40 710 2140 7/2014
B3 RR 757 B3 / Z05 Ø63,3 - 56,1 5/100/56,1 40 710 2140 7/2014
B3 RR 757 B3 / Z03 Ø63,3 - 57,1 5/100/57,1 40 710 2140 7/2014
B5 RR 757 B5 / Z13 Ø70,0 - Ø60,1 5/108/60,1 45 720 2070 7/2014
B5 RR 757 B5 / Z34 Ø70,0 - Ø63,4 5/108/63,4 45 720 2070 7/2014
B5 RR 757 B5 / Z17 Ø70,0 - Ø65,1 5/108/65,1 45 720 2070 7/2014
B7 RR 757 B7 / Z16 Ø70,0 - 57,1 5/112/57,1 35 790 2170 7/2014
B7 RR 757 B7 / Z16 Ø70,0-57,1 5/112/57,1 45 790 2200 7/2014
B7 RR 757 B7 / Z15 Ø70,0-66,6 5/112/66,6 35 790 2170 7/2014
B7 RR 757 B7 / Z15 Ø70,0-66,6 5/112/66,6 45 790 2200 7/2014
B7 RR 757 B7 / Z39 Ø70,0-66,7 5/112/66,7 45 790 2200 7/2014
B8 RR 757 B8 / Z13 Ø70,0 - 60,1 5/114,3/60,1 40 740 2245 7/2014
B8 RR 757 B8 / Z13 Ø70,0 - 60,1 5/114,3/60,1 48 740 2245 7/2014
B8 RR 757 B8 / Z12 Ø70,0 - 64,1 5/114,3/64,1 40 740 2245 7/2014
B8 RR 757 B8 / Z12 Ø70,0 - 64,1 5/114,3/64,1 48 740 2245 7/2014
B8 RR 757 B8 / Z11 Ø70,0 - 66,1 5/114,3/66,1 40 740 2245 7/2014
B8 RR 757 B8 / Z11 Ø70,0 - 66,1 5/114,3/66,1 48 740 2245 7/2014
B8 RR 757 B8 / Z10 Ø70,0 - 67,1 5/114,3/67,1 40 740 2245 7/2014
B8 RR 757 B8 / Z10 Ø70,0 - 67,1 5/114,3/67,1 48 740 2245 7/2014
G5 RR 757 G5 / ohne Ring 5/115/70,2 40 740 2245 7/2014
W3 RR 757 W3 / ohne Ring 5/120/72,6 35 740 2150 8/2014
W3 RR 757 W3 / ohne Ring 5/120/72,6 45 740 2150 7/2014
Kennzeichnung
KBA-Nummer 50063
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung RR 757 (s.o.)
Radgröße 7,5Jx17H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50063 nach §22 StVZO
Prüfbericht Nr. 55080714 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RR 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

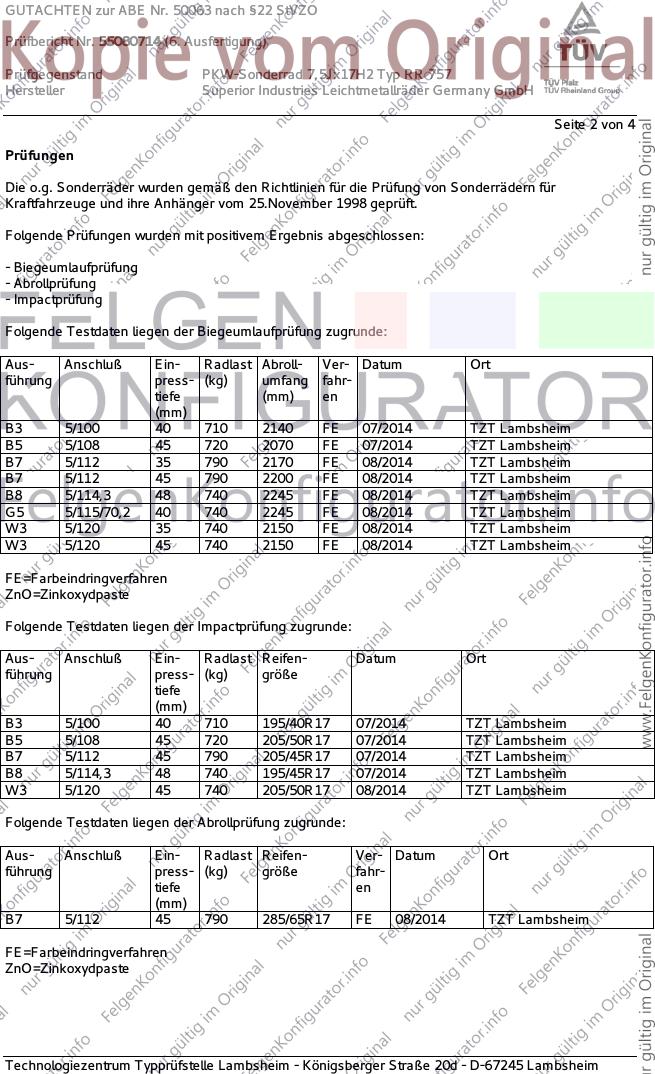

Seite 2 von 4
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
B3 5/100 40 710 2140 FE 07/2014 TZT Lambsheim
B5 5/108 45 720 2070 FE 07/2014 TZT Lambsheim
B7 5/112 35 790 2170 FE 08/2014 TZT Lambsheim
B7 5/112 45 790 2200 FE 08/2014 TZT Lambsheim
B8 5/114,3 48 740 2245 FE 08/2014 TZT Lambsheim
G5 5/115/70,2 40 740 2245 FE 08/2014 TZT Lambsheim
W3 5/120 35 740 2150 FE 08/2014 TZT Lambsheim
W3 5/120 45 740 2150 FE 08/2014 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
B3 5/100 40 710 195/40R17 07/2014 TZT Lambsheim
B5 5/108 45 720 205/50R17 07/2014 TZT Lambsheim
B7 5/112 45 790 205/45R17 07/2014 TZT Lambsheim
B8 5/114,3 48 740 195/45R17 07/2014 TZT Lambsheim
W3 5/120 45 740 205/50R17 08/2014 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
B7 5/112 45 790 285/65R17 FE 08/2014 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50063 nach §22 StVZO
Prüfbericht Nr. 55080714 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RR 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

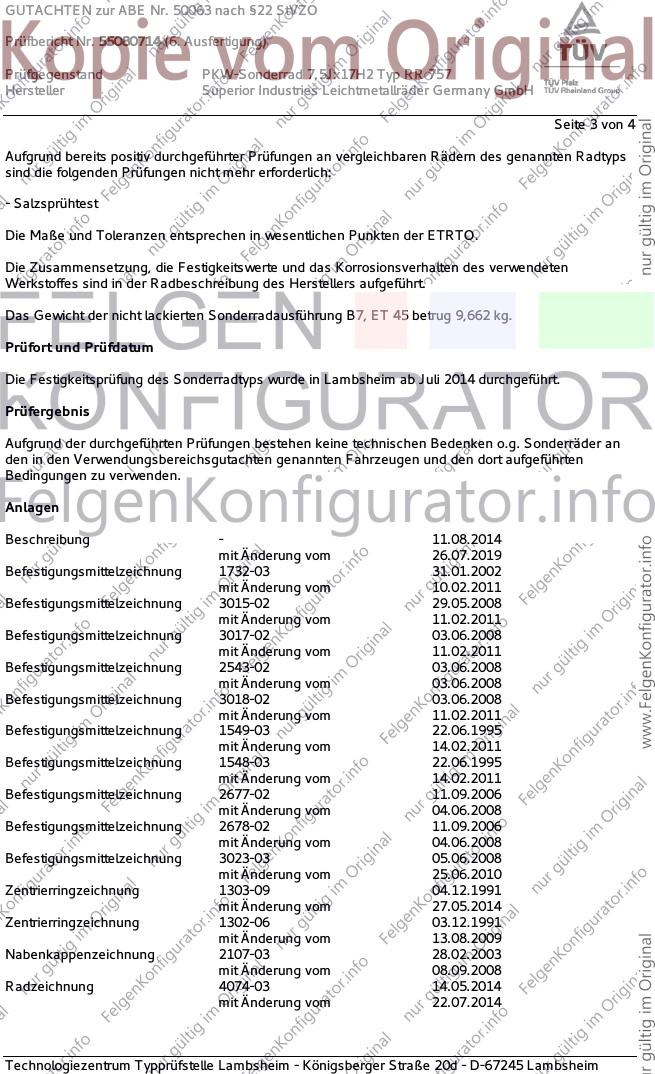

Seite 3 von 4
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung B7, ET 45 betrug 9,662 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juli 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 11.08.2014
mit Änderung vom 26.07.2019
Befestigungsmittelzeichnung 1732-03 31.01.2002
mit Änderung vom 10.02.2011
Befestigungsmittelzeichnung 3015-02 29.05.2008
mit Änderung vom 11.02.2011
Befestigungsmittelzeichnung 3017-02 03.06.2008
mit Änderung vom 11.02.2011
Befestigungsmittelzeichnung 2543-02 03.06.2008
mit Änderung vom 03.06.2008
Befestigungsmittelzeichnung 3018-02 03.06.2008
mit Änderung vom 11.02.2011
Befestigungsmittelzeichnung 1549-03 22.06.1995
mit Änderung vom 14.02.2011
Befestigungsmittelzeichnung 1548-03 22.06.1995
mit Änderung vom 14.02.2011
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Zentrierringzeichnung 1302-06 03.12.1991
mit Änderung vom 13.08.2009
Nabenkappenzeichnung 2107-03 28.02.2003
mit Änderung vom 08.09.2008
Radzeichnung 4074-03 14.05.2014
mit Änderung vom 22.07.2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50063 nach §22 StVZO
Prüfbericht Nr. 55080714 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RR 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

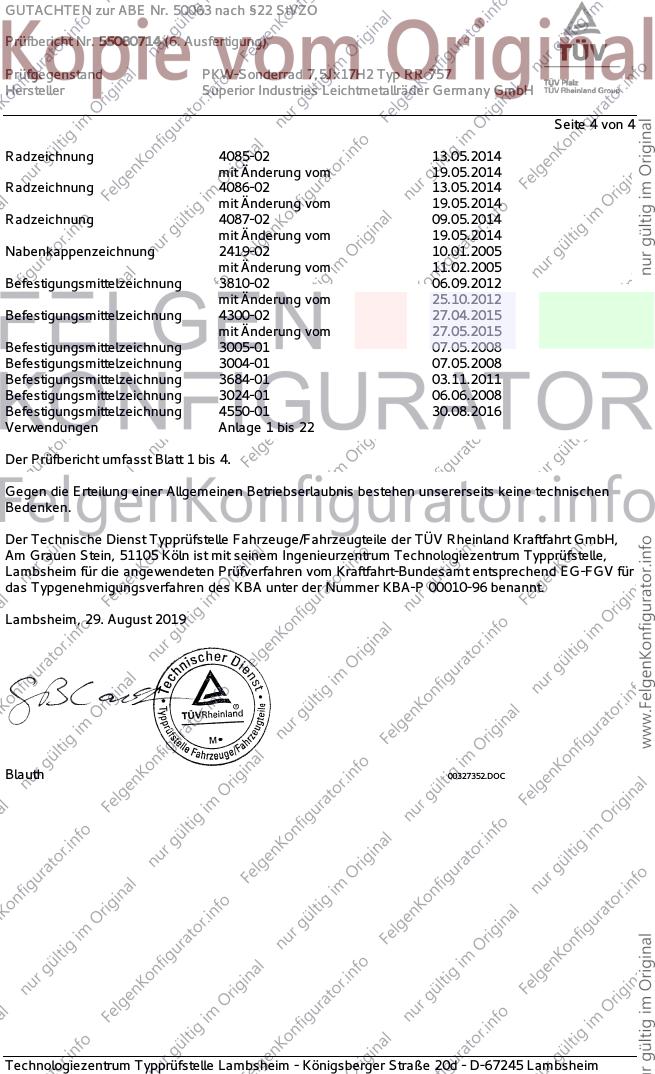

Seite 4 von 4
Radzeichnung 4085-02 13.05.2014
mit Änderung vom 19.05.2014
Radzeichnung 4086-02 13.05.2014
mit Änderung vom 19.05.2014
Radzeichnung 4087-02 09.05.2014
mit Änderung vom 19.05.2014
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Befestigungsmittelzeichnung 4300-02 27.04.2015
mit Änderung vom 27.05.2015
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 3684-01 03.11.2011
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 4550-01 30.08.2016
Verwendungen Anlage 1 bis 22
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. August 2019
Blauth 00327352.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50063 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55080714 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RR 757
Hersteller Superior Industries Leichtmetallräder Germany GmbH

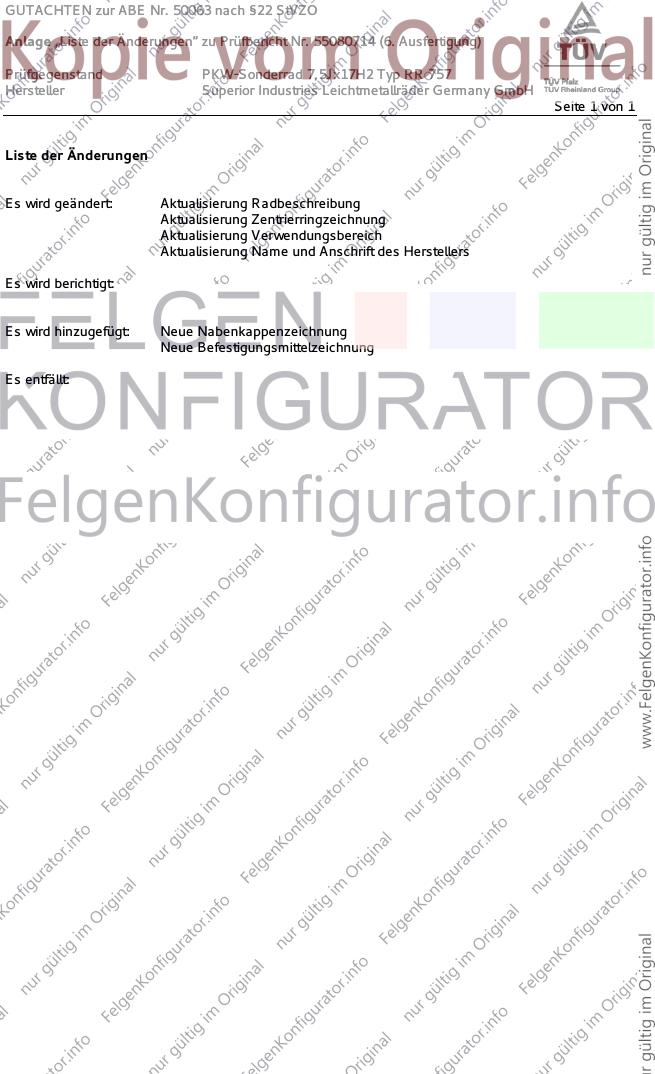

Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Zentrierringzeichnung
Aktualisierung Verwendungsbereich
Aktualisierung Name und Anschrift des Herstellers
Es wird berichtigt:
Es wird hinzugefügt: Neue Nabenkappenzeichnung
Neue Befestigungsmittelzeichnung
Es entfällt:
