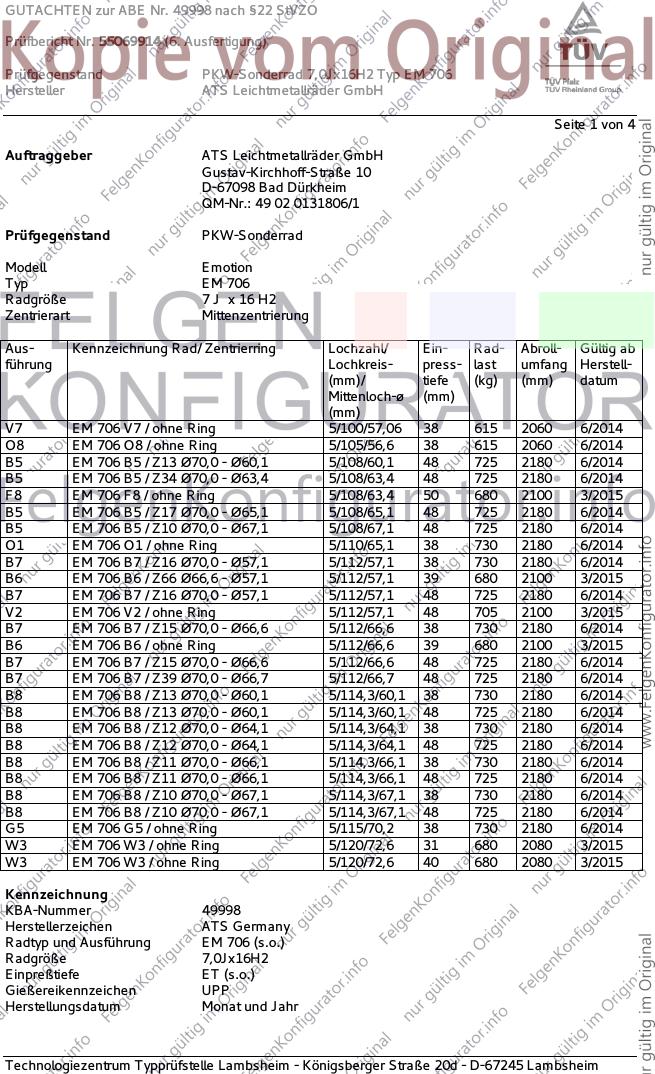

GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Prüfbericht Nr. 55069914 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 4
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806/1
Prüfgegenstand PKW-Sonderrad
Modell Emotion
Typ EM 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
V7 EM 706 V7 / ohne Ring 5/100/57,06 38 615 2060 6/2014
O8 EM 706 O8 / ohne Ring 5/105/56,6 38 615 2060 6/2014
B5 EM 706 B5 / Z13 Ø70,0 - Ø60,1 5/108/60,1 48 725 2180 6/2014
B5 EM 706 B5 / Z34 Ø70,0 - Ø63,4 5/108/63,4 48 725 2180 6/2014
F8 EM 706 F8 / ohne Ring 5/108/63,4 50 680 2100 3/2015
B5 EM 706 B5 / Z17 Ø70,0 - Ø65,1 5/108/65,1 48 725 2180 6/2014
B5 EM 706 B5 / Z10 Ø70,0 - Ø67,1 5/108/67,1 48 725 2180 6/2014
O1 EM 706 O1 / ohne Ring 5/110/65,1 38 730 2180 6/2014
B7 EM 706 B7 / Z16 Ø70,0 - Ø57,1 5/112/57,1 38 730 2180 6/2014
B6 EM 706 B6 / Z66 Ø66,6 - Ø57,1 5/112/57,1 39 680 2100 3/2015
B7 EM 706 B7 / Z16 Ø70,0 - Ø57,1 5/112/57,1 48 725 2180 6/2014
V2 EM 706 V2 / ohne Ring 5/112/57,1 48 705 2100 3/2015
B7 EM 706 B7 / Z15 Ø70,0 - Ø66,6 5/112/66,6 38 730 2180 6/2014
B6 EM 706 B6 / ohne Ring 5/112/66,6 39 680 2100 3/2015
B7 EM 706 B7 / Z15 Ø70,0 - Ø66,6 5/112/66,6 48 725 2180 6/2014
B7 EM 706 B7 / Z39 Ø70,0 - Ø66,7 5/112/66,7 48 725 2180 6/2014
B8 EM 706 B8 / Z13 Ø70,0 - Ø60,1 5/114,3/60,1 38 730 2180 6/2014
B8 EM 706 B8 / Z13 Ø70,0 - Ø60,1 5/114,3/60,1 48 725 2180 6/2014
B8 EM 706 B8 / Z12 Ø70,0 - Ø64,1 5/114,3/64,1 38 730 2180 6/2014
B8 EM 706 B8 / Z12 Ø70,0 - Ø64,1 5/114,3/64,1 48 725 2180 6/2014
B8 EM 706 B8 / Z11 Ø70,0 - Ø66,1 5/114,3/66,1 38 730 2180 6/2014
B8 EM 706 B8 / Z11 Ø70,0 - Ø66,1 5/114,3/66,1 48 725 2180 6/2014
B8 EM 706 B8 / Z10 Ø70,0 - Ø67,1 5/114,3/67,1 38 730 2180 6/2014
B8 EM 706 B8 / Z10 Ø70,0 - Ø67,1 5/114,3/67,1 48 725 2180 6/2014
G5 EM 706 G5 / ohne Ring 5/115/70,2 38 730 2180 6/2014
W3 EM 706 W3 / ohne Ring 5/120/72,6 31 680 2080 3/2015
W3 EM 706 W3 / ohne Ring 5/120/72,6 40 680 2080 3/2015
Kennzeichnung
KBA-Nummer 49998
Herstellerzeichen ATS Germany
Radtyp und Ausführung EM 706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen UPP
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Prüfbericht Nr. 55069914 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 4
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
V7 5/100 38 615 2060 FE 07/2014 TZT Lambsheim
O8 5/105 38 615 2060 FE 07/2014 TZT Lambsheim
B5 5/108 48 725 2180 FE 07/2014 TZT Lambsheim
F8 5/108 50 680 2100 FE 04/2015 TZT Lambsheim
O1 5/110 38 730 2180 FE 07/2014 TZT Lambsheim
B7 5/112 38 730 2180 FE 07/2014 TZT Lambsheim
B6 5/112 39 680 2100 FE 04/2015 TZT Lambsheim
V2 5/112 48 705 2100 FE 04/2015 TZT Lambsheim
B8 5/114,3 48 725 2180 FE 07/2014 TZT Lambsheim
G5 5/115 38 730 2180 FE 07/2014 TZT Lambsheim
W3 5/120 31 680 2080 FE 04/2015 TZT Lambsheim
W3 5/120 40 680 2080 FE 04/2015 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
V7 5/100 38 615 195/40R16 07/2014 TZT Lambsheim
B5 5/108 48 730 195/40R16 07/2014 TZT Lambsheim
B8 5/114,3 48 730 195/40R16 07/2014 TZT Lambsheim
G5 5/115 38 730 195/40R16 07/2014 TZT Lambsheim
F8 5/108 50 680 175/60R16 04/2015 TZT Lambsheim
W3 5/120 40 680 175/60R16 04/2015 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Prüfbericht Nr. 55069914 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
B8 5/114,3 48 730 275/70R16 FE 07/2014 TZT Lambsheim
V2 5/112 48 730 275/70R16 FE 04/2015 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung V7, ET38 betrug 8,63 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim ab Juli 2014 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 18.07.2014
mit Änderung vom 05.02.2019
Radzeichnung 4063-03 04.04.2014
mit Änderung vom 30.10.2017
Radzeichnung 4065-03 08.04.2014
mit Änderung vom 30.10.2017
Radzeichnung 4066-03 08.04.2014
mit Änderung vom 30.10.2017
Nabenkappenzeichnung 2419-02 10.01.2005
mit Änderung vom 11.02.2005
Zentrierringzeichnung 1303-09 04.12.1991
mit Änderung vom 27.05.2014
Befestigungsmittelzeichnung 3025-01 09.06.2008
Befestigungsmittelzeichnung 3023-03 05.06.2008
mit Änderung vom 25.06.2010
Befestigungsmittelzeichnung 3024-01 06.06.2008
Befestigungsmittelzeichnung 3810-02 06.09.2012
mit Änderung vom 25.10.2012
Befestigungsmittelzeichnung 1732-02 31.01.2002
mit Änderung vom 29.05.2008
Befestigungsmittelzeichnung 3015-01 29.05.2008
Befestigungsmittelzeichnung 3017-01 03.06.2008
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Prüfbericht Nr. 55069914 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 4
Befestigungsmittelzeichnung 2543-02 03.06.2008
mit Änderung vom 03.06.2008
Befestigungsmittelzeichnung 3018-01 03.06.2008
Befestigungsmittelzeichnung 3005-01 07.05.2008
Befestigungsmittelzeichnung 3004-01 07.05.2008
Befestigungsmittelzeichnung 1549-02 22.06.1995
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 1548-02 22.06.1995
mit Änderung vom 06.06.2008
Befestigungsmittelzeichnung 2677-02 11.09.2006
mit Änderung vom 04.06.2008
Befestigungsmittelzeichnung 2678-02 11.09.2006
mit Änderung vom 04.06.2008
Radzeichnung 4235-05 22.01.2015
mit Änderung vom 30.10.2017
Radzeichnung 4236-04 23.01.2015
mit Änderung vom 30.10.2017
Radzeichnung 4237-05 23.01.2015
mit Änderung vom 30.10.2017
Radzeichnung 4238-04 16.01.2015
mit Änderung vom 30.10.2017
Radzeichnung 4239-04 23.01.2015
mit Änderung vom 30.10.2017
Nabenkappenzeichnung 3965-01 23.08.2013
Nabenkappenzeichnung 2797-02 25.04.2007
mit Änderung vom 02.03.2010
Nabenkappenzeichnung 4200-02 14.10.2014
mit Änderung vom 28.05.2015
Zentrierringzeichnung 2970-02 29.02.2008
mit Änderung vom 13.08.2009
Verwendungen Anlage 1 bis 27
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. Februar 2019
Blauth 00313793.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49998 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55069914 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ EM 706
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Radbeschreibung
Aktualisierung Radzeichnung
Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
