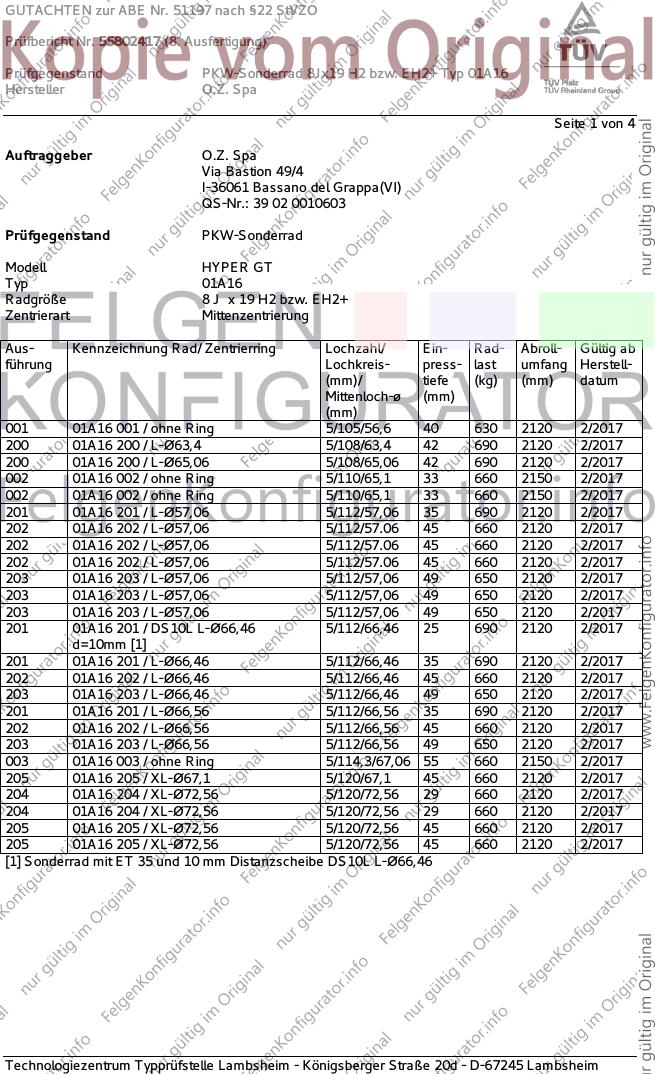

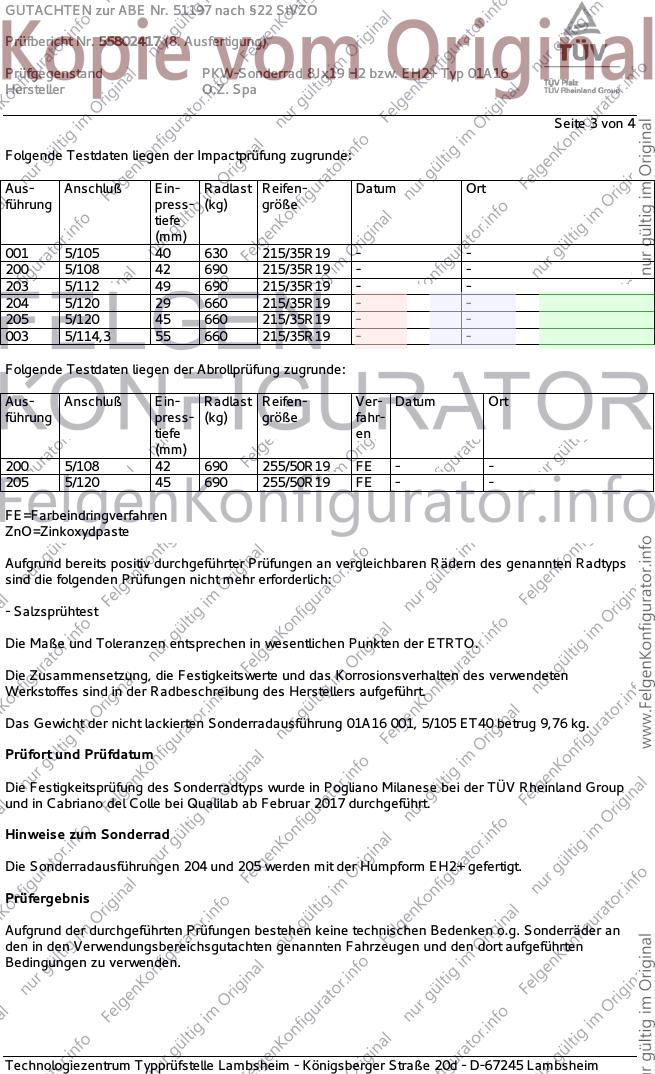

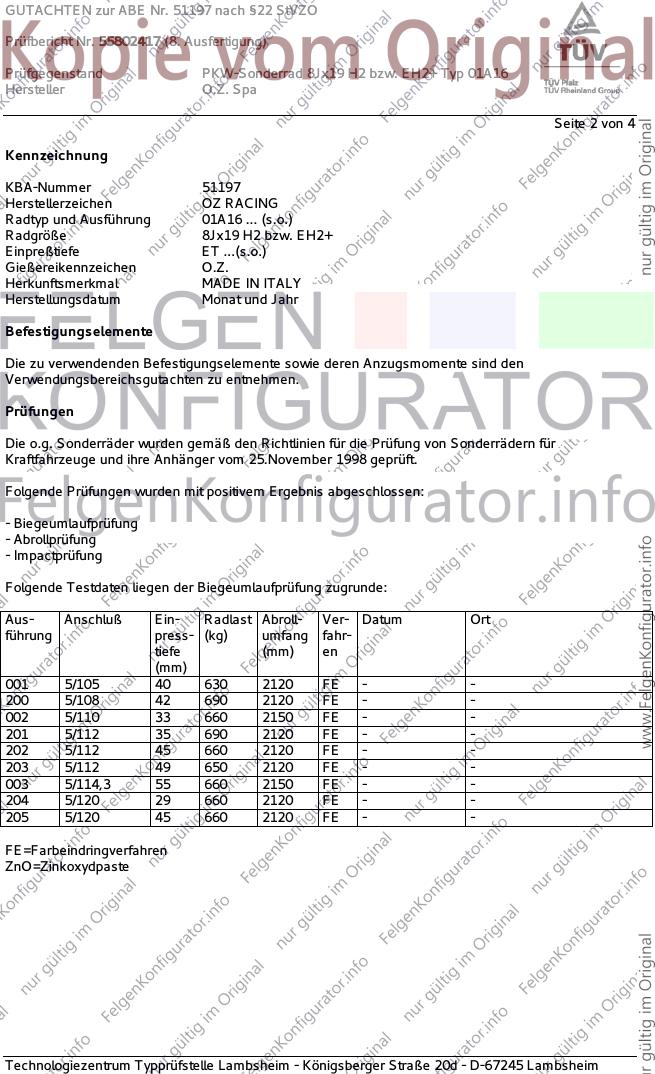

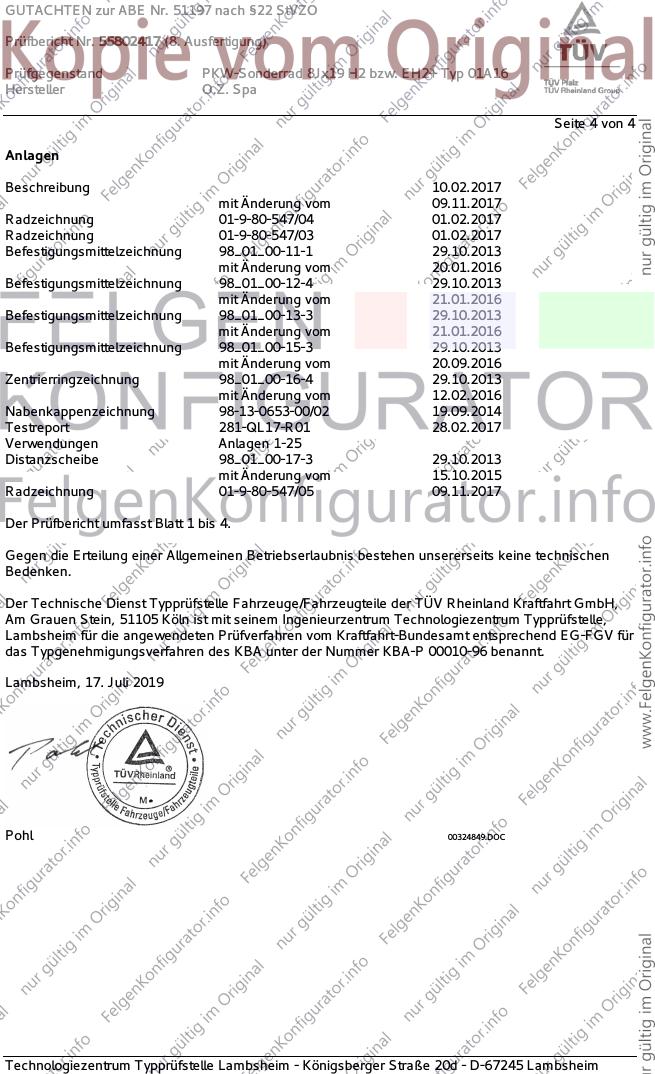

GUTACHTEN zur ABE Nr. 51197 nach §22 StVZO
Prüfbericht Nr. 55802417 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 bzw. EH2+ Typ 01A16
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell HYPER GT
Typ 01A16
Radgröße 8 J x 19 H2 bzw. EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
001 01A16 001 / ohne Ring 5/105/56,6 40 630 2120 2/2017
200 01A16 200 / L-Ø63,4 5/108/63,4 42 690 2120 2/2017
200 01A16 200 / L-Ø65,06 5/108/65,0642 690 2120 2/2017
002 01A16 002 / ohne Ring 5/110/65,1 33 660 2150 2/2017
002 01A16 002 / ohne Ring 5/110/65,1 33 660 2150 2/2017
201 01A16 201 / L-Ø57,06 5/112/57,0635 690 2120 2/2017
202 01A16 202 / L-Ø57,06 5/112/57.0645 660 2120 2/2017
202 01A16 202 / L-Ø57,06 5/112/57.0645 660 2120 2/2017
202 01A16 202 / L-Ø57,06 5/112/57.0645 660 2120 2/2017
203 01A16 203 / L-Ø57,06 5/112/57,0649 650 2120 2/2017
203 01A16 203 / L-Ø57,06 5/112/57,0649 650 2120 2/2017
203 01A16 203 / L-Ø57,06 5/112/57,0649 650 2120 2/2017
201 01A16 201 / DS10L L-Ø66,46 5/112/66,4625 690 2120 2/2017
d=10mm [1]
201 01A16 201 / L-Ø66,46 5/112/66,46 35 690 2120 2/2017
202 01A16 202 / L-Ø66,46 5/112/66,46 45 660 2120 2/2017
203 01A16 203 / L-Ø66,46 5/112/66,46 49 650 2120 2/2017
201 01A16 201 / L-Ø66,56 5/112/66,56 35 690 2120 2/2017
202 01A16 202 / L-Ø66,56 5/112/66,56 45 660 2120 2/2017
203 01A16 203 / L-Ø66,56 5/112/66,56 49 650 2120 2/2017
003 01A16 003 / ohne Ring 5/114,3/67,06 55 660 2150 2/2017
205 01A16 205 / XL-Ø67,1 5/120/67,1 45 660 2120 2/2017
204 01A16 204 / XL-Ø72,56 5/120/72,56 29 660 2120 2/2017
204 01A16 204 / XL-Ø72,56 5/120/72,56 29 660 2120 2/2017
205 01A16 205 / XL-Ø72,56 5/120/72,56 45 660 2120 2/2017
205 01A16 205 / XL-Ø72,56 5/120/72,56 45 660 2120 2/2017
[1] Sonderrad mit ET 35 und 10 mm Distanzscheibe DS10L L-Ø66,46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51197 nach §22 StVZO
Prüfbericht Nr. 55802417 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 bzw. EH2+ Typ 01A16
Hersteller O.Z. Spa
Seite 2 von 4
Kennzeichnung
KBA-Nummer 51197
Herstellerzeichen OZ RACING
Radtyp und Ausführung 01A16 ... (s.o.)
Radgröße 8Jx19 H2 bzw. EH2+
Einpreßtiefe ET ...(s.o.)
Gießereikennzeichen O.Z.
Herkunftsmerkmal MADE IN ITALY
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
001 5/105 40 630 2120 FE - -
200 5/108 42 690 2120 FE - -
002 5/110 33 660 2150 FE - -
201 5/112 35 690 2120 FE - -
202 5/112 45 660 2120 FE - -
203 5/112 49 650 2120 FE - -
003 5/114,3 55 660 2150 FE - -
204 5/120 29 660 2120 FE - -
205 5/120 45 660 2120 FE - -
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51197 nach §22 StVZO
Prüfbericht Nr. 55802417 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 bzw. EH2+ Typ 01A16
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
001 5/105 40 630 215/35R19 - -
200 5/108 42 690 215/35R19 - -
203 5/112 49 690 215/35R19 - -
204 5/120 29 660 215/35R19 - -
205 5/120 45 660 215/35R19 - -
003 5/114,3 55 660 215/35R19 - -
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
200 5/108 42 690 255/50R19 FE - -
205 5/120 45 690 255/50R19 FE - -
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 01A16 001, 5/105 ET40 betrug 9,76 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Pogliano Milanese bei der TÜV Rheinland Group
und in Cabriano del Colle bei Qualilab ab Februar 2017 durchgeführt.
Hinweise zum Sonderrad
Die Sonderradausführungen 204 und 205 werden mit der Humpform EH2+ gefertigt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51197 nach §22 StVZO
Prüfbericht Nr. 55802417 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 bzw. EH2+ Typ 01A16
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung 10.02.2017
mit Änderung vom 09.11.2017
Radzeichnung 01-9-80-547/04 01.02.2017
Radzeichnung 01-9-80-547/03 01.02.2017
Befestigungsmittelzeichnung 98_01_00-11-1 29.10.2013
mit Änderung vom 20.01.2016
Befestigungsmittelzeichnung 98_01_00-12-4 29.10.2013
mit Änderung vom 21.01.2016
Befestigungsmittelzeichnung 98_01_00-13-3 29.10.2013
mit Änderung vom 21.01.2016
Befestigungsmittelzeichnung 98_01_00-15-3 29.10.2013
mit Änderung vom 20.09.2016
Zentrierringzeichnung 98_01_00-16-4 29.10.2013
mit Änderung vom 12.02.2016
Nabenkappenzeichnung 98-13-0653-00/02 19.09.2014
Testreport 281-QL17-R01 28.02.2017
Verwendungen Anlagen 1-25
Distanzscheibe 98_01_00-17-3 29.10.2013
mit Änderung vom 15.10.2015
Radzeichnung 01-9-80-547/05 09.11.2017
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Juli 2019
Pohl 00324849.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51197 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55802417 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 bzw. EH2+ Typ 01A16
Hersteller O.Z. Spa
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
