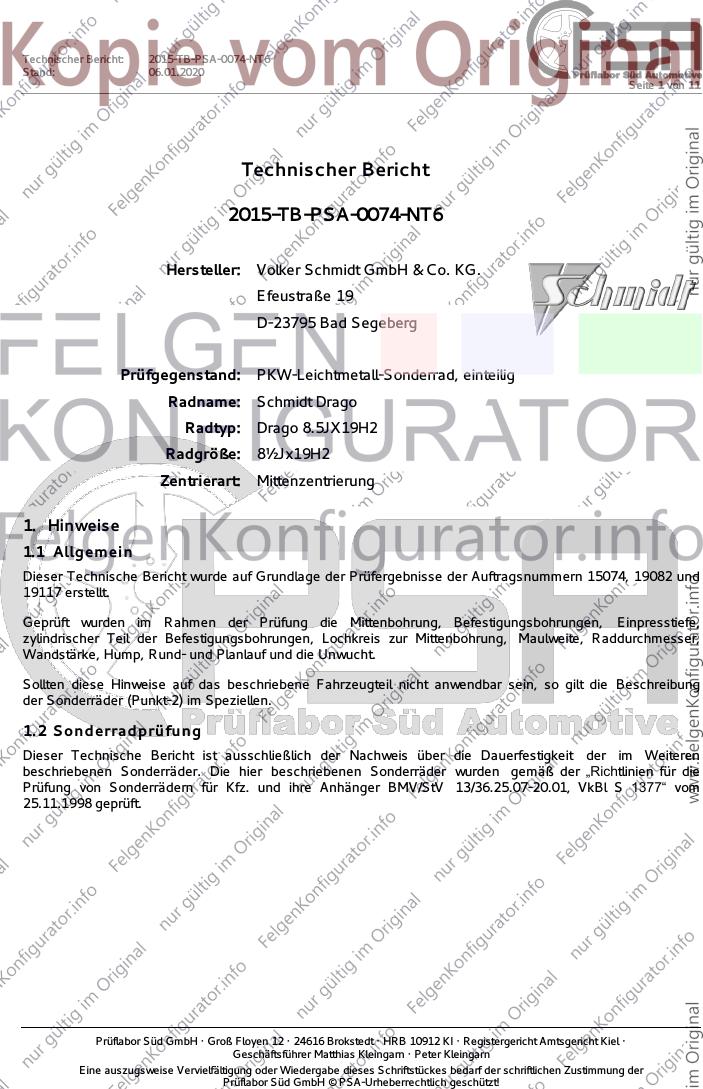

Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 1 von 11
Technischer Bericht
2015-TB-PSA-0074-NT6
Hersteller: Volker Schmidt GmbH & Co. KG.
Efeustraße 19
D-23795 Bad Segeberg
Prüfgegenstand: PKW-Leichtmetall-Sonderrad, einteilig
Radname: Schmidt Drago
Radtyp: Drago 8.5JX19H2
Radgröße: 8½Jx19H2
Zentrierart: Mittenzentrierung
1. Hinweise
1.1 Allgemein
Dieser Technische Bericht wurde auf Grundlage der Prüfergebnisse der Auftragsnummern 15074, 19082 und
19117 erstellt.
Geprüft wurden im Rahmen der Prüfung die Mittenbohrung, Befestigungsbohrungen, Einpresstiefe,
zylindrischer Teil der Befestigungsbohrungen, Lochkreis zur Mittenbohrung, Maulweite, Raddurchmesser,
Wandstärke, Hump, Rund- und Planlauf und die Unwucht.
Sollten diese Hinweise auf das beschriebene Fahrzeugteil nicht anwendbar sein, so gilt die Beschreibung
der Sonderräder (Punkt-2) im Speziellen.
1.2 Sonderradprüfung
Dieser Technische Bericht ist ausschließlich der Nachweis über die Dauerfestigkeit der im Weiteren
beschriebenen Sonderräder. Die hier beschriebenen Sonderräder wurden gemäß der „Richtlinien für die
Prüfung von Sonderrädern für Kfz. und ihre Anhänger BMV/StV 13/36.25.07-20.01, VkBl S 1377“ vom
25.11.1998 geprüft.
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 2 von 11

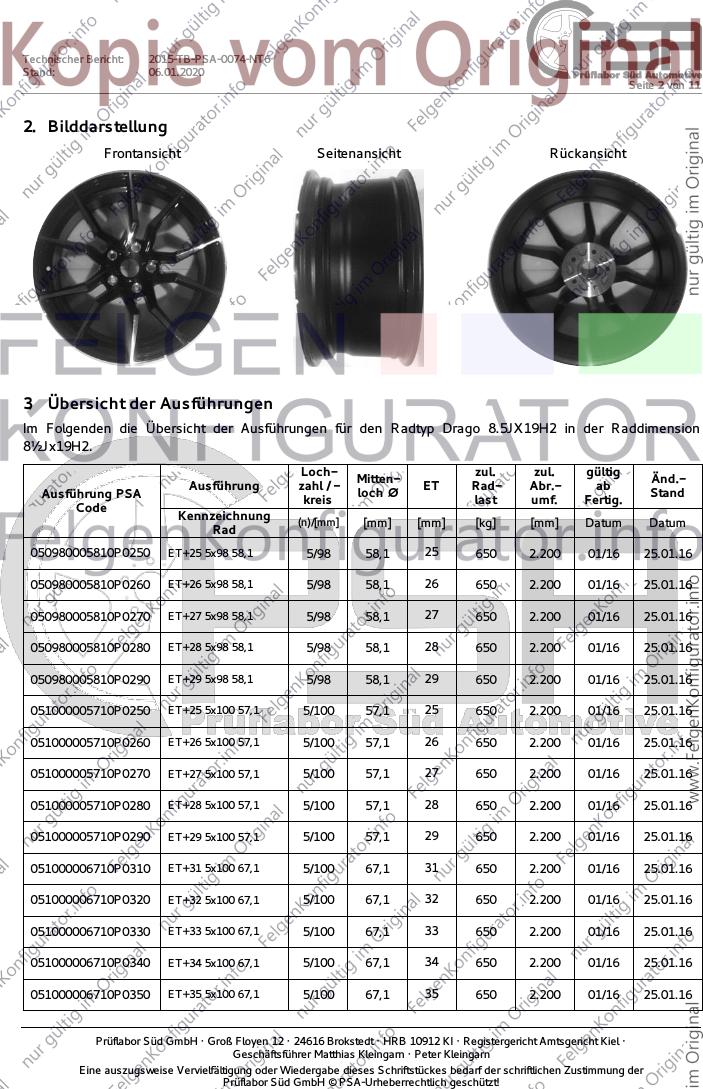

2. Bilddarstellung
Frontansicht Seitenansicht Rückansicht
3. Übersicht der Ausführungen
Im Folgenden die Übersicht der Ausführungen für den Radtyp Drago 8.5JX19H2 in der Raddimension
8½Jx19H2.
Loch- zul. zul. gültig
Mitten- Änd.-
Ausführung zahl / - ET Rad- Abr.- ab
Ausführung PSA loch Ø Stand
kreis last umf. Fertig.
Code
Kennzeichnung
(n)/[mm] [mm] [mm] [kg] [mm] Datum Datum
Rad
050980005810P0250 ET+25 5x98 58,1 5/98 58,1 25 650 2.200 01/16 25.01.16
050980005810P0260 ET+26 5x98 58,1 5/98 58,1 26 650 2.200 01/16 25.01.16
050980005810P0270 ET+27 5x98 58,1 5/98 58,1 27 650 2.200 01/16 25.01.16
050980005810P0280 ET+28 5x98 58,1 5/98 58,1 28 650 2.200 01/16 25.01.16
050980005810P0290 ET+29 5x98 58,1 5/98 58,1 29 650 2.200 01/16 25.01.16
051000005710P0250 ET+25 5x100 57,1 5/100 57,1 25 650 2.200 01/16 25.01.16
051000005710P0260 ET+26 5x100 57,1 5/100 57,1 26 650 2.200 01/16 25.01.16
051000005710P0270 ET+27 5x100 57,1 5/100 57,1 27 650 2.200 01/16 25.01.16
051000005710P0280 ET+28 5x100 57,1 5/100 57,1 28 650 2.200 01/16 25.01.16
051000005710P0290 ET+29 5x100 57,1 5/100 57,1 29 650 2.200 01/16 25.01.16
051000006710P0310 ET+31 5x100 67,1 5/100 67,1 31 650 2.200 01/16 25.01.16
051000006710P0320 ET+32 5x100 67,1 5/100 67,1 32 650 2.200 01/16 25.01.16
051000006710P0330 ET+33 5x100 67,1 5/100 67,1 33 650 2.200 01/16 25.01.16
051000006710P0340 ET+34 5x100 67,1 5/100 67,1 34 650 2.200 01/16 25.01.16
051000006710P0350 ET+35 5x100 67,1 5/100 67,1 35 650 2.200 01/16 25.01.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 3 von 11

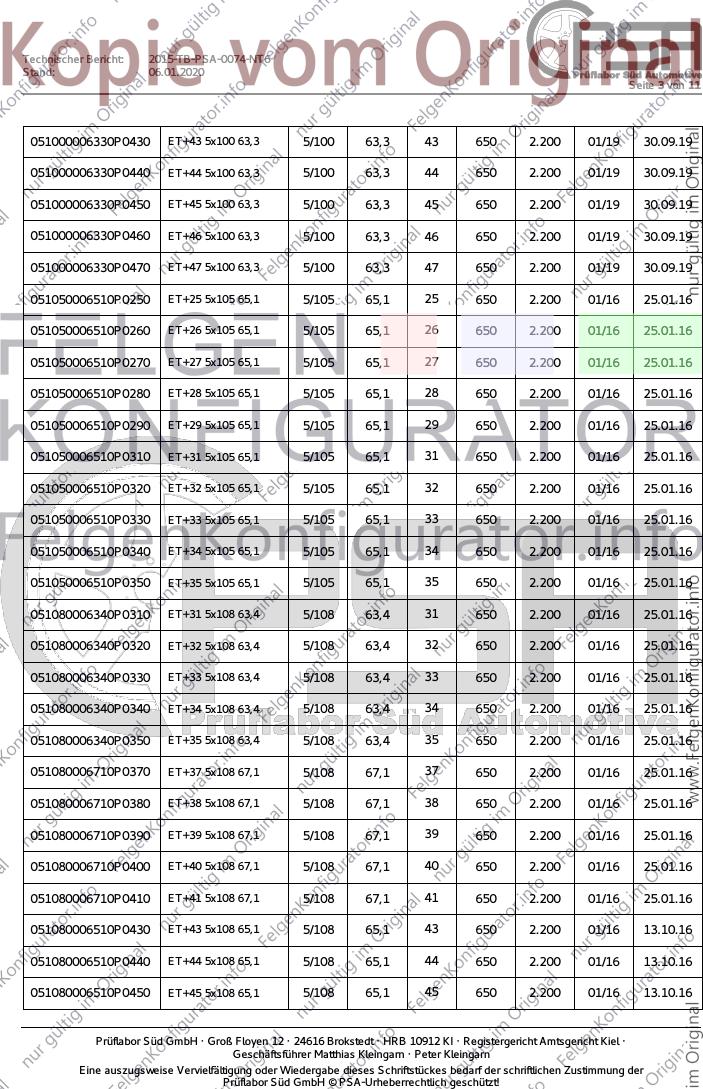

051000006330P0430 ET+43 5x100 63,3 5/100 63,3 43 650 2.200 01/19 30.09.19
051000006330P0440 ET+44 5x100 63,3 5/100 63,3 44 650 2.200 01/19 30.09.19
051000006330P0450 ET+45 5x100 63,3 5/100 63,3 45 650 2.200 01/19 30.09.19
051000006330P0460 ET+46 5x100 63,3 5/100 63,3 46 650 2.200 01/19 30.09.19
051000006330P0470 ET+47 5x100 63,3 5/100 63,3 47 650 2.200 01/19 30.09.19
051050006510P0250 ET+25 5x105 65,1 5/105 65,1 25 650 2.200 01/16 25.01.16
051050006510P0260 ET+26 5x105 65,1 5/105 65,1 26 650 2.200 01/16 25.01.16
051050006510P0270 ET+27 5x105 65,1 5/105 65,1 27 650 2.200 01/16 25.01.16
051050006510P0280 ET+28 5x105 65,1 5/105 65,1 28 650 2.200 01/16 25.01.16
051050006510P0290 ET+29 5x105 65,1 5/105 65,1 29 650 2.200 01/16 25.01.16
051050006510P0310 ET+31 5x105 65,1 5/105 65,1 31 650 2.200 01/16 25.01.16
051050006510P0320 ET+32 5x105 65,1 5/105 65,1 32 650 2.200 01/16 25.01.16
051050006510P0330 ET+33 5x105 65,1 5/105 65,1 33 650 2.200 01/16 25.01.16
051050006510P0340 ET+34 5x105 65,1 5/105 65,1 34 650 2.200 01/16 25.01.16
051050006510P0350 ET+35 5x105 65,1 5/105 65,1 35 650 2.200 01/16 25.01.16
051080006340P0310 ET+31 5x108 63,4 5/108 63,4 31 650 2.200 01/16 25.01.16
051080006340P0320 ET+32 5x108 63,4 5/108 63,4 32 650 2.200 01/16 25.01.16
051080006340P0330 ET+33 5x108 63,4 5/108 63,4 33 650 2.200 01/16 25.01.16
051080006340P0340 ET+34 5x108 63,4 5/108 63,4 34 650 2.200 01/16 25.01.16
051080006340P0350 ET+35 5x108 63,4 5/108 63,4 35 650 2.200 01/16 25.01.16
051080006710P0370 ET+37 5x108 67,1 5/108 67,1 37 650 2.200 01/16 25.01.16
051080006710P0380 ET+38 5x108 67,1 5/108 67,1 38 650 2.200 01/16 25.01.16
051080006710P0390 ET+39 5x108 67,1 5/108 67,1 39 650 2.200 01/16 25.01.16
051080006710P0400 ET+40 5x108 67,1 5/108 67,1 40 650 2.200 01/16 25.01.16
051080006710P0410 ET+41 5x108 67,1 5/108 67,1 41 650 2.200 01/16 25.01.16
051080006510P0430 ET+43 5x108 65,1 5/108 65,1 43 650 2.200 01/16 13.10.16
051080006510P0440 ET+44 5x108 65,1 5/108 65,1 44 650 2.200 01/16 13.10.16
051080006510P0450 ET+45 5x108 65,1 5/108 65,1 45 650 2.200 01/16 13.10.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 4 von 11

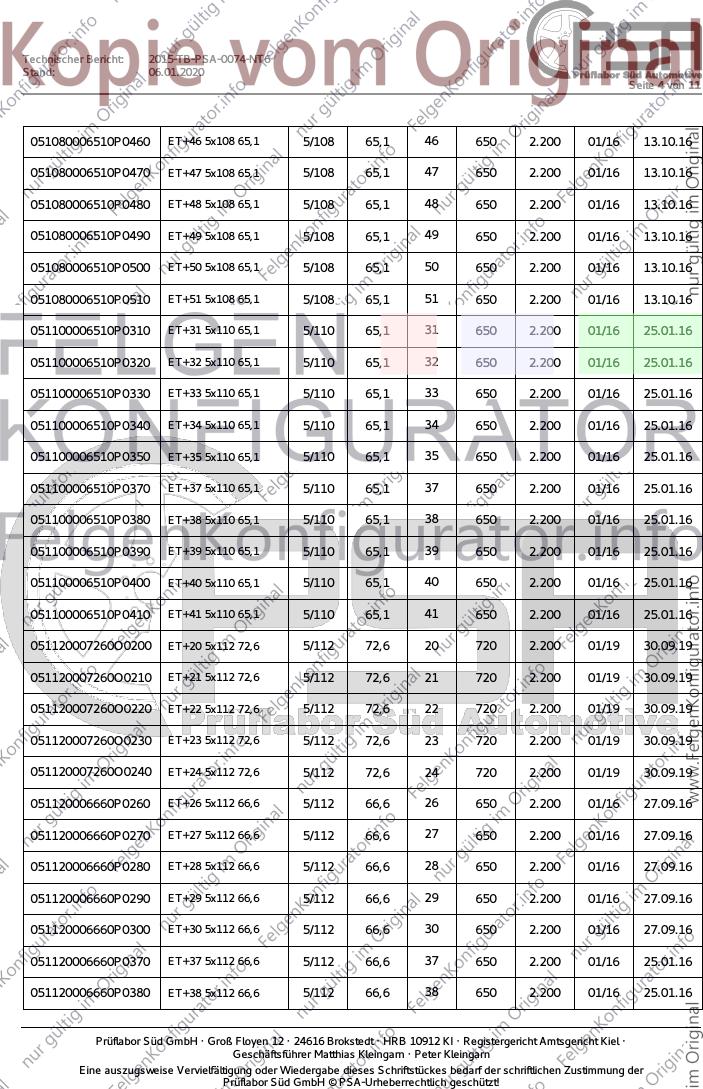

051080006510P0460 ET+46 5x108 65,1 5/108 65,1 46 650 2.200 01/16 13.10.16
051080006510P0470 ET+47 5x108 65,1 5/108 65,1 47 650 2.200 01/16 13.10.16
051080006510P0480 ET+48 5x108 65,1 5/108 65,1 48 650 2.200 01/16 13.10.16
051080006510P0490 ET+49 5x108 65,1 5/108 65,1 49 650 2.200 01/16 13.10.16
051080006510P0500 ET+50 5x108 65,1 5/108 65,1 50 650 2.200 01/16 13.10.16
051080006510P0510 ET+51 5x108 65,1 5/108 65,1 51 650 2.200 01/16 13.10.16
051100006510P0310 ET+31 5x110 65,1 5/110 65,1 31 650 2.200 01/16 25.01.16
051100006510P0320 ET+32 5x110 65,1 5/110 65,1 32 650 2.200 01/16 25.01.16
051100006510P0330 ET+33 5x110 65,1 5/110 65,1 33 650 2.200 01/16 25.01.16
051100006510P0340 ET+34 5x110 65,1 5/110 65,1 34 650 2.200 01/16 25.01.16
051100006510P0350 ET+35 5x110 65,1 5/110 65,1 35 650 2.200 01/16 25.01.16
051100006510P0370 ET+37 5x110 65,1 5/110 65,1 37 650 2.200 01/16 25.01.16
051100006510P0380 ET+38 5x110 65,1 5/110 65,1 38 650 2.200 01/16 25.01.16
051100006510P0390 ET+39 5x110 65,1 5/110 65,1 39 650 2.200 01/16 25.01.16
051100006510P0400 ET+40 5x110 65,1 5/110 65,1 40 650 2.200 01/16 25.01.16
051100006510P0410 ET+41 5x110 65,1 5/110 65,1 41 650 2.200 01/16 25.01.16
051120007260O0200 ET+20 5x112 72,6 5/112 72,6 20 720 2.200 01/19 30.09.19
051120007260O0210 ET+21 5x112 72,6 5/112 72,6 21 720 2.200 01/19 30.09.19
051120007260O0220 ET+22 5x112 72,6 5/112 72,6 22 720 2.200 01/19 30.09.19
051120007260O0230 ET+23 5x112 72,6 5/112 72,6 23 720 2.200 01/19 30.09.19
051120007260O0240 ET+24 5x112 72,6 5/112 72,6 24 720 2.200 01/19 30.09.19
051120006660P0260 ET+26 5x112 66,6 5/112 66,6 26 650 2.200 01/16 27.09.16
051120006660P0270 ET+27 5x112 66,6 5/112 66,6 27 650 2.200 01/16 27.09.16
051120006660P0280 ET+28 5x112 66,6 5/112 66,6 28 650 2.200 01/16 27.09.16
051120006660P0290 ET+29 5x112 66,6 5/112 66,6 29 650 2.200 01/16 27.09.16
051120006660P0300 ET+30 5x112 66,6 5/112 66,6 30 650 2.200 01/16 27.09.16
051120006660P0370 ET+37 5x112 66,6 5/112 66,6 37 650 2.200 01/16 25.01.16
051120006660P0380 ET+38 5x112 66,6 5/112 66,6 38 650 2.200 01/16 25.01.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 5 von 11
051120006660P0390 ET+39 5x112 66,6 5/112 66,6 39 650 2.200 01/16 25.01.16
051120006660P0400 ET+40 5x112 66,6 5/112 66,6 40 650 2.200 01/16 25.01.16
051120006660P0410 ET+41 5x112 66,6 5/112 66,6 41 650 2.200 01/16 25.01.16
051120005710P0430 ET+43 5x112 57,1 5/112 57,1 43 650 2.200 01/16 25.01.16
051120005710P0440 ET+44 5x112 57,1 5/112 57,1 44 650 2.200 01/16 25.01.16
051120005710P0450 ET+45 5x112 57,1 5/112 57,1 45 650 2.200 01/16 25.01.16
051120005710P0460 ET+46 5x112 57,1 5/112 57,1 46 650 2.200 01/16 25.01.16
051120005710P0470 ET+47 5x112 57,1 5/112 57,1 47 650 2.200 01/16 25.01.16
051120006660P0430 ET+43 5x112 66,6 5/112 66,6 43 650 2.200 01/16 27.07.16
051120006660P0440 ET+44 5x112 66,6 5/112 66,6 44 650 2.200 01/16 27.07.16
051120006660P0450 ET+45 5x112 66,6 5/112 66,6 45 650 2.200 01/16 27.07.16
051120006660P0460 ET+46 5x112 66,6 5/112 66,6 46 650 2.200 01/16 27.07.16
051120006660P0470 ET+47 5x112 66,6 5/112 66,6 47 650 2.200 01/16 27.07.16
051120006660P0480 ET+48 5x112 66,6 5/112 66,6 48 650 2.200 01/16 27.09.16
051120006660P0490 ET+49 5x112 66,6 5/112 66,6 49 650 2.200 01/16 27.09.16
051120006660P0500 ET+50 5x112 66,6 5/112 66,6 50 650 2.200 01/16 27.09.16
051120006660P0510 ET+51 5x112 66,6 5/112 66,6 51 650 2.200 01/16 27.09.16
051143006710P0360 ET+36 5x114,3 67,1 5/114,3 67,1 36 650 2.200 01/16 25.01.16
051143006710P0370 ET+37 5x114,3 67,1 5/114,3 67,1 37 650 2.200 01/16 25.01.16
051143006710P0380 ET+38 5x114,3 67,1 5/114,3 67,1 38 650 2.200 01/16 25.01.16
051143006710P0390 ET+39 5x114,3 67,1 5/114,3 67,1 39 650 2.200 01/16 25.01.16
051143006710P0400 ET+40 5x114,3 67,1 5/114,3 67,1 40 650 2.200 01/16 25.01.16
051143006710P0410 ET+41 5x114,3 67,1 5/114,3 67,1 41 650 2.200 01/16 25.01.16
051143006710P0430 ET+43 5x114,3 67,1 5/114,3 67,1 43 650 2.200 01/16 13.12.18
051143006710P0440 ET+44 5x114,3 67,1 5/114,3 67,1 44 650 2.200 01/16 13.12.18
051143006710P0450 ET+45 5x114,3 67,1 5/114,3 67,1 45 650 2.200 01/16 13.12.18
051143006710P0460 ET+46 5x114,3 67,1 5/114,3 67,1 46 650 2.200 01/16 13.12.18
051143006710P0470 ET+47 5x114,3 67,1 5/114,3 67,1 47 650 2.200 01/16 13.12.18
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 6 von 11

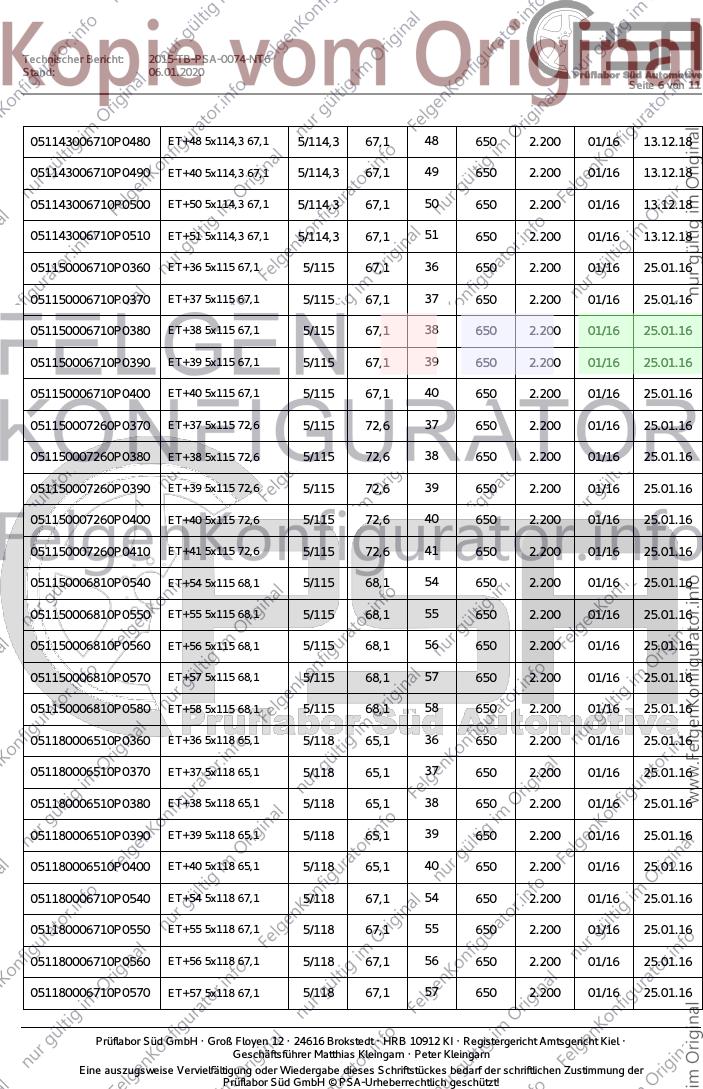

051143006710P0480 ET+48 5x114,3 67,1 5/114,3 67,1 48 650 2.200 01/16 13.12.18
051143006710P0490 ET+40 5x114,3 67,1 5/114,3 67,1 49 650 2.200 01/16 13.12.18
051143006710P0500 ET+50 5x114,3 67,1 5/114,3 67,1 50 650 2.200 01/16 13.12.18
051143006710P0510 ET+51 5x114,3 67,1 5/114,3 67,1 51 650 2.200 01/16 13.12.18
051150006710P0360 ET+36 5x115 67,1 5/115 67,1 36 650 2.200 01/16 25.01.16
051150006710P0370 ET+37 5x115 67,1 5/115 67,1 37 650 2.200 01/16 25.01.16
051150006710P0380 ET+38 5x115 67,1 5/115 67,1 38 650 2.200 01/16 25.01.16
051150006710P0390 ET+39 5x115 67,1 5/115 67,1 39 650 2.200 01/16 25.01.16
051150006710P0400 ET+40 5x115 67,1 5/115 67,1 40 650 2.200 01/16 25.01.16
051150007260P0370 ET+37 5x115 72,6 5/115 72,6 37 650 2.200 01/16 25.01.16
051150007260P0380 ET+38 5x115 72,6 5/115 72,6 38 650 2.200 01/16 25.01.16
051150007260P0390 ET+39 5x115 72,6 5/115 72,6 39 650 2.200 01/16 25.01.16
051150007260P0400 ET+40 5x115 72,6 5/115 72,6 40 650 2.200 01/16 25.01.16
051150007260P0410 ET+41 5x115 72,6 5/115 72,6 41 650 2.200 01/16 25.01.16
051150006810P0540 ET+54 5x115 68,1 5/115 68,1 54 650 2.200 01/16 25.01.16
051150006810P0550 ET+55 5x115 68,1 5/115 68,1 55 650 2.200 01/16 25.01.16
051150006810P0560 ET+56 5x115 68,1 5/115 68,1 56 650 2.200 01/16 25.01.16
051150006810P0570 ET+57 5x115 68,1 5/115 68,1 57 650 2.200 01/16 25.01.16
051150006810P0580 ET+58 5x115 68,1 5/115 68,1 58 650 2.200 01/16 25.01.16
051180006510P0360 ET+36 5x118 65,1 5/118 65,1 36 650 2.200 01/16 25.01.16
051180006510P0370 ET+37 5x118 65,1 5/118 65,1 37 650 2.200 01/16 25.01.16
051180006510P0380 ET+38 5x118 65,1 5/118 65,1 38 650 2.200 01/16 25.01.16
051180006510P0390 ET+39 5x118 65,1 5/118 65,1 39 650 2.200 01/16 25.01.16
051180006510P0400 ET+40 5x118 65,1 5/118 65,1 40 650 2.200 01/16 25.01.16
051180006710P0540 ET+54 5x118 67,1 5/118 67,1 54 650 2.200 01/16 25.01.16
051180006710P0550 ET+55 5x118 67,1 5/118 67,1 55 650 2.200 01/16 25.01.16
051180006710P0560 ET+56 5x118 67,1 5/118 67,1 56 650 2.200 01/16 25.01.16
051180006710P0570 ET+57 5x118 67,1 5/118 67,1 57 650 2.200 01/16 25.01.16
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020

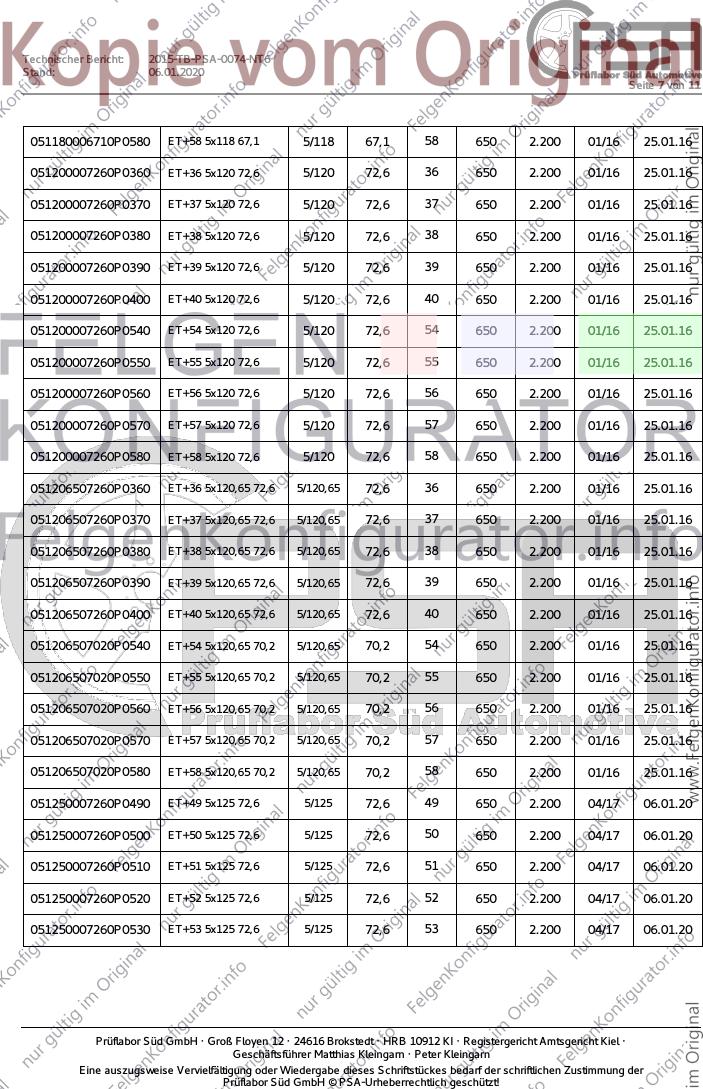

Seite 7 von 11
051180006710P0580 ET+58 5x118 67,1 5/118 67,1 58 650 2.200 01/16 25.01.16
051200007260P0360 ET+36 5x120 72,6 5/120 72,6 36 650 2.200 01/16 25.01.16
051200007260P0370 ET+37 5x120 72,6 5/120 72,6 37 650 2.200 01/16 25.01.16
051200007260P0380 ET+38 5x120 72,6 5/120 72,6 38 650 2.200 01/16 25.01.16
051200007260P0390 ET+39 5x120 72,6 5/120 72,6 39 650 2.200 01/16 25.01.16
051200007260P0400 ET+40 5x120 72,6 5/120 72,6 40 650 2.200 01/16 25.01.16
051200007260P0540 ET+54 5x120 72,6 5/120 72,6 54 650 2.200 01/16 25.01.16
051200007260P0550 ET+55 5x120 72,6 5/120 72,6 55 650 2.200 01/16 25.01.16
051200007260P0560 ET+56 5x120 72,6 5/120 72,6 56 650 2.200 01/16 25.01.16
051200007260P0570 ET+57 5x120 72,6 5/120 72,6 57 650 2.200 01/16 25.01.16
051200007260P0580 ET+58 5x120 72,6 5/120 72,6 58 650 2.200 01/16 25.01.16
051206507260P0360 ET+36 5x120,65 72,6 5/120,65 72,6 36 650 2.200 01/16 25.01.16
051206507260P0370 ET+37 5x120,65 72,6 5/120,65 72,6 37 650 2.200 01/16 25.01.16
051206507260P0380 ET+38 5x120,65 72,6 5/120,65 72,6 38 650 2.200 01/16 25.01.16
051206507260P0390 ET+39 5x120,65 72,6 5/120,65 72,6 39 650 2.200 01/16 25.01.16
051206507260P0400 ET+40 5x120,65 72,6 5/120,65 72,6 40 650 2.200 01/16 25.01.16
051206507020P0540 ET+54 5x120,65 70,2 5/120,65 70,2 54 650 2.200 01/16 25.01.16
051206507020P0550 ET+55 5x120,65 70,2 5/120,65 70,2 55 650 2.200 01/16 25.01.16
051206507020P0560 ET+56 5x120,65 70,2 5/120,65 70,2 56 650 2.200 01/16 25.01.16
051206507020P0570 ET+57 5x120,65 70,2 5/120,65 70,2 57 650 2.200 01/16 25.01.16
051206507020P0580 ET+58 5x120,65 70,2 5/120,65 70,2 58 650 2.200 01/16 25.01.16
051250007260P0490 ET+49 5x125 72,6 5/125 72,6 49 650 2.200 04/17 06.01.20
051250007260P0500 ET+50 5x125 72,6 5/125 72,6 50 650 2.200 04/17 06.01.20
051250007260P0510 ET+51 5x125 72,6 5/125 72,6 51 650 2.200 04/17 06.01.20
051250007260P0520 ET+52 5x125 72,6 5/125 72,6 52 650 2.200 04/17 06.01.20
051250007260P0530 ET+53 5x125 72,6 5/125 72,6 53 650 2.200 04/17 06.01.20
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020

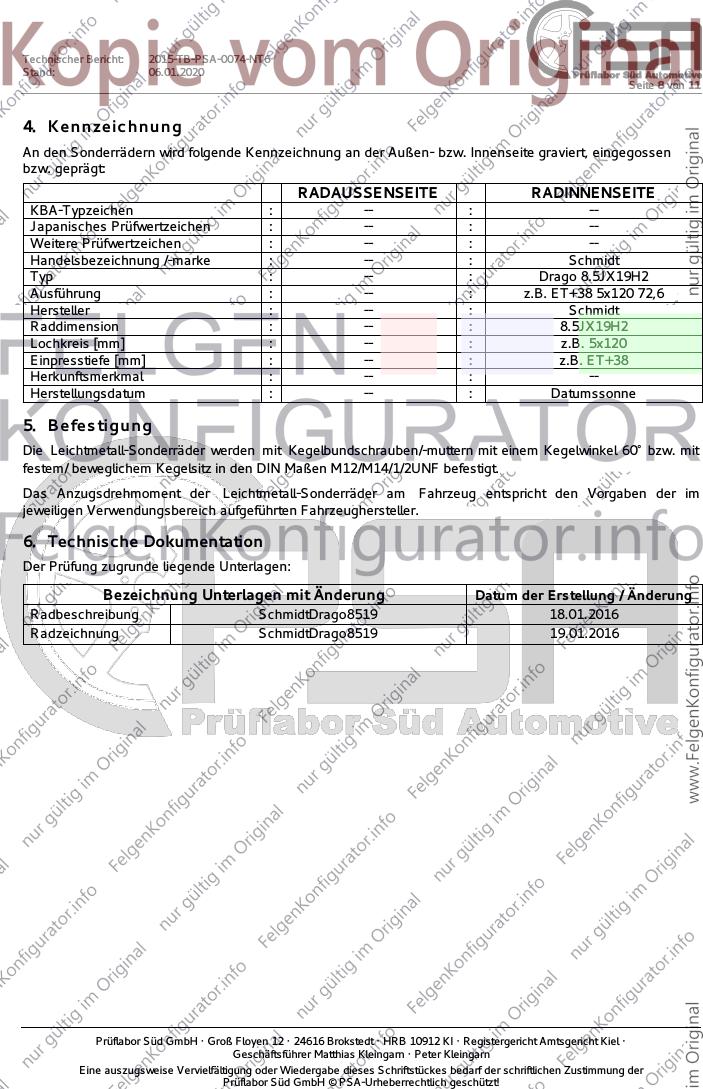

Seite 8 von 11
4. Kennzeichnung
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite graviert, eingegossen
bzw. geprägt:
RADAUSSENSEITE RADINNENSEITE
KBA-Typzeichen : -- : --
Japanisches Prüfwertzeichen : -- : --
Weitere Prüfwertzeichen : -- : --
Handelsbezeichnung /-marke : -- : Schmidt
Typ : -- : Drago 8.5JX19H2
Ausführung : -- : z.B. ET+38 5x120 72,6
Hersteller : -- : Schmidt
Raddimension : -- : 8.5JX19H2
Lochkreis [mm] : -- : z.B. 5x120
Einpresstiefe [mm] : -- : z.B. ET+38
Herkunftsmerkmal : -- : --
Herstellungsdatum : -- : Datumssonne
5. Befestigung
Die Leichtmetall-Sonderräder werden mit Kegelbundschrauben/-muttern mit einem Kegelwinkel 60° bzw. mit
festem/ beweglichem Kegelsitz in den DIN Maßen M12/M14/1/2UNF befestigt.
Das Anzugsdrehmoment der Leichtmetall-Sonderräder am Fahrzeug entspricht den Vorgaben der im
jeweiligen Verwendungsbereich aufgeführten Fahrzeughersteller.
6. Technische Dokumentation
Der Prüfung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen mit Änderung Datum der Erstellung / Änderung
Radbeschreibung SchmidtDrago8519 18.01.2016
Radzeichnung SchmidtDrago8519 19.01.2016
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020

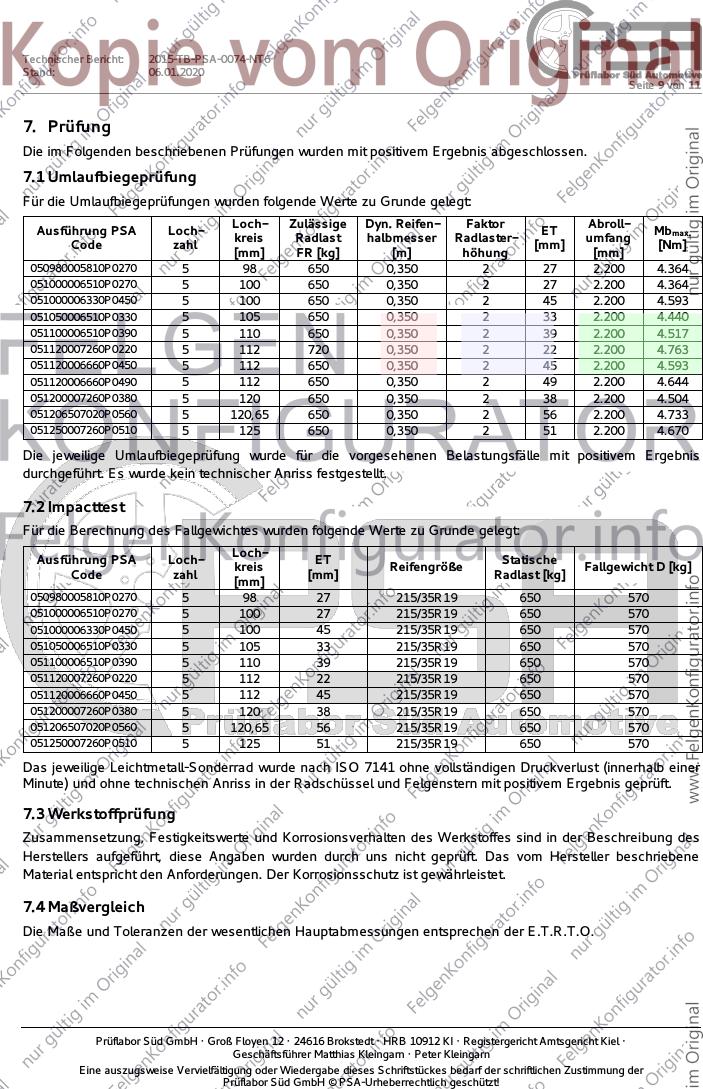

Seite 9 von 11
7. Prüfung
Die im Folgenden beschriebenen Prüfungen wurden mit positivem Ergebnis abgeschlossen.
7.1 Umlaufbiegeprüfung
Für die Umlaufbiegeprüfungen wurden folgende Werte zu Grunde gelegt:
Loch- Zulässige Dyn. Reifen- Faktor Abroll-
Ausführung PSA Loch- ET Mbmax.
kreis Radlast halbmesser Radlaster- umfang
Code zahl [mm] [Nm]
[mm] FR [kg] [m] höhung [mm]
050980005810P0270 5 98 650 0,350 2 27 2.200 4.364
051000006510P0270 5 100 650 0,350 2 27 2.200 4.364
051000006330P0450 5 100 650 0,350 2 45 2.200 4.593
051050006510P0330 5 105 650 0,350 2 33 2.200 4.440
051100006510P0390 5 110 650 0,350 2 39 2.200 4.517
051120007260P0220 5 112 720 0,350 2 22 2.200 4.763
051120006660P0450 5 112 650 0,350 2 45 2.200 4.593
051120006660P0490 5 112 650 0,350 2 49 2.200 4.644
051200007260P0380 5 120 650 0,350 2 38 2.200 4.504
051206507020P0560 5 120,65 650 0,350 2 56 2.200 4.733
051250007260P0510 5 125 650 0,350 2 51 2.200 4.670
Die jeweilige Umlaufbiegeprüfung wurde für die vorgesehenen Belastungsfälle mit positivem Ergebnis
durchgeführt. Es wurde kein technischer Anriss festgestellt.
7.2 Impacttest
Für die Berechnung des Fallgewichtes wurden folgende Werte zu Grunde gelegt:
Loch-
Ausführung PSA Loch- ET Statische
kreis Reifengröße Fallgewicht D [kg]
Code zahl [mm] Radlast [kg]
[mm]
050980005810P0270 5 98 27 215/35R19 650 570
051000006510P0270 5 100 27 215/35R19 650 570
051000006330P0450 5 100 45 215/35R19 650 570
051050006510P0330 5 105 33 215/35R19 650 570
051100006510P0390 5 110 39 215/35R19 650 570
051120007260P0220 5 112 22 215/35R19 650 570
051120006660P0450 5 112 45 215/35R19 650 570
051200007260P0380 5 120 38 215/35R19 650 570
051206507020P0560 5 120,65 56 215/35R19 650 570
051250007260P0510 5 125 51 215/35R19 650 570
Das jeweilige Leichtmetall-Sonderrad wurde nach ISO 7141 ohne vollständigen Druckverlust (innerhalb einer
Minute) und ohne technischen Anriss in der Radschüssel und Felgenstern mit positivem Ergebnis geprüft.
7.3 Werkstoffprüfung
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt, diese Angaben wurden durch uns nicht geprüft. Das vom Hersteller beschriebene
Material entspricht den Anforderungen. Der Korrosionsschutz ist gewährleistet.
7.4 Maßvergleich
Die Maße und Toleranzen der wesentlichen Hauptabmessungen entsprechen der E.T.R.T.O.
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020

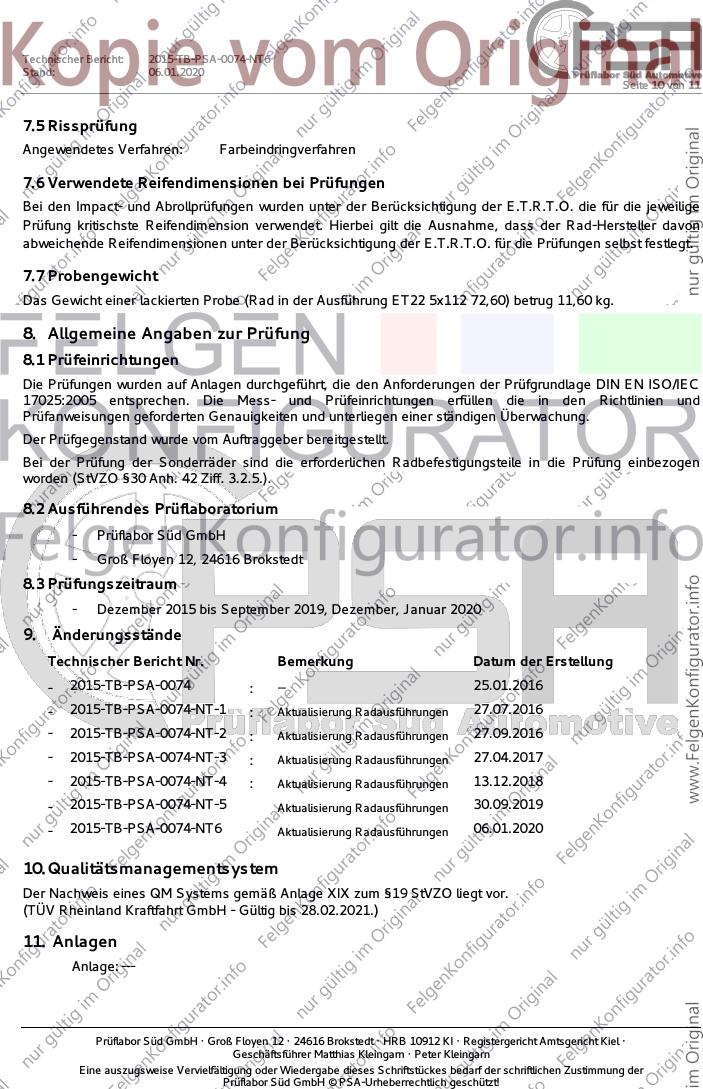

Seite 10 von 11
7.5 Rissprüfung
Angewendetes Verfahren: Farbeindringverfahren
7.6 Verwendete Reifendimensionen bei Prüfungen
Bei den Impact- und Abrollprüfungen wurden unter der Berücksichtigung der E.T.R.T.O. die für die jeweilige
Prüfung kritischste Reifendimension verwendet. Hierbei gilt die Ausnahme, dass der Rad-Hersteller davon
abweichende Reifendimensionen unter der Berücksichtigung der E.T.R.T.O. für die Prüfungen selbst festlegt.
7.7 Probengewicht
Das Gewicht einer lackierten Probe (Rad in der Ausführung ET22 5x112 72,60) betrug 11,60 kg.
8. Allgemeine Angaben zur Prüfung
8.1 Prüfeinrichtungen
Die Prüfungen wurden auf Anlagen durchgeführt, die den Anforderungen der Prüfgrundlage DIN EN ISO/IEC
17025:2005 entsprechen. Die Mess- und Prüfeinrichtungen erfüllen die in den Richtlinien und
Prüfanweisungen geforderten Genauigkeiten und unterliegen einer ständigen Überwachung.
Der Prüfgegenstand wurde vom Auftraggeber bereitgestellt.
Bei der Prüfung der Sonderräder sind die erforderlichen Radbefestigungsteile in die Prüfung einbezogen
worden (StVZO §30 Anh. 42 Ziff. 3.2.5.).
8.2 Ausführendes Prüflaboratorium
- Prüflabor Süd GmbH
- Groß Floyen 12, 24616 Brokstedt
8.3 Prüfungszeitraum
- Dezember 2015 bis September 2019, Dezember, Januar 2020
9. Änderungsstände
Technischer Bericht Nr. Bemerkung Datum der Erstellung
- 2015-TB-PSA-0074 : -- 25.01.2016
- 2015-TB-PSA-0074-NT-1 : Aktualisierung Radausführungen 27.07.2016
- 2015-TB-PSA-0074-NT-2 : Aktualisierung Radausführungen 27.09.2016
- 2015-TB-PSA-0074-NT-3 : Aktualisierung Radausführungen 27.04.2017
- 2015-TB-PSA-0074-NT-4 : Aktualisierung Radausführungen 13.12.2018
- 2015-TB-PSA-0074-NT-5 Aktualisierung Radausführungen 30.09.2019
- 2015-TB-PSA-0074-NT6 Aktualisierung Radausführungen 06.01.2020
10. Qualitätsmanagementsystem
Der Nachweis eines QM Systems gemäß Anlage XIX zum §19 StVZO liegt vor.
(TÜV Rheinland Kraftfahrt GmbH - Gültig bis 28.02.2021.)
11. Anlagen
Anlage: ---
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
Technischer Bericht: 2015-TB-PSA-0074-NT6
Stand: 06.01.2020
Seite 11 von 11
12. Sachverständige Beurteilung
Das Leichtmetall-Sonderrad entspricht den „Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträdern“ §30 StVZO i. d. g. F. /Erläuterung 42, (der Richtlinie für die Prüfung
von Sonderrädern für KFZ und ihre Anhänger BMV/StV 13/36.25.07-20.01 vom 25.11.1998). Die
verwendeten Prüfmuster waren im Hinblick auf das erforderliche Leistungsniveau für den zu
genehmigenden Typ repräsentativ.
Dieser Technische Bericht kann als Arbeitsunterlage für die Erstellung eines Teilegutachtens nach §19(3)
StVZO oder einer Typgenehmigung nach §§20, 22 StVZO für ein Leichtmetall-Sonderrad für
Kraftfahrzeuge zur Personenbeförderung der Klasse(n) M1, M2 verwendet werden.
13. Anmerkung
Dieser Technische Bericht umfasst die Seiten 1 bis 11. Dieser darf nur vom Auftraggeber und nur in vollem
Wortlaut und Umfang vervielfältigt und weitergegeben werden. Eine auszugsweise Vervielfältigung und
Veröffentlichung des Technischen Berichtes ist nur nach schriftlicher Genehmigung des Prüflaboratoriums
zulässig.
Brokstedt, 06.01.2020
Prüflabor Süd GmbH
Benannter Technischer Dienst
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Der Sachverständige
Ing. M. Kleingarn
Prüflabor Süd GmbH · Groß Floyen 12 · 24616 Brokstedt · HRB 10912 KI · Registergericht Amtsgericht Kiel ·
Geschäftsführer Matthias Kleingarn · Peter Kleingarn
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen Zustimmung der
Prüflabor Süd GmbH © PSA-Urheberrechtlich geschützt!
