GUTACHTEN zur ABE Nr. 50683 nach §22 StVZO
Prüfbericht Nr. 55002416 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ H8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 4
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ H8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ Mitten- tiefe (kg) (mm) datum
loch-ø (mm) (mm)
- H8018 LK108/Ø70,0-Ø63,4 Nr. 12 5/108/63,4 48 730 2200 10/2015
- H8018 LK112/Ø70,0-Ø57,1 Nr. 13 5/112/57,1 30 730 2200 7/2017
- H8018 LK112/Ø70,0-Ø57,1 Nr. 13 5/112/57,1 35 730 2200 10/2015
- H8018 LK112/Ø70,0-Ø57,1 Nr. 13 5/112/57,1 48 730 2200 10/2015
- H8018 LK112/Ø70,0-Ø66,6 Nr. 2 5/112/66,6 30 730 2200 7/2017
§ 22 50683, Erweiterung 04
- H8018 LK112/Ø70,0-Ø66,6 Nr. 2 5/112/66,6 35 730 2200 10/2015
- H8018 LK112/Ø70,0-Ø66,6 Nr. 2 5/112/66,6 48 730 2200 10/2015
- H8018 LK112/Ø70,0-Ø66,7 Nr. 42 5/112/66,7 30 730 2200 7/2017
- H8018 LK112/Ø70,0-Ø66,7 Nr. 42 5/112/66,7 48 730 2200 10/2015
- H8018 LK114 / Ø70,0-Ø60,1 Nr. 20 5/114,3/60,1 40 730 2200 10/2015
- H8018 LK114 / Ø70,0-Ø64,1 Nr. 22 5/114,3/64,1 40 730 2200 10/2015
- H8018 LK114 / Ø70,0-Ø66,1 Nr. 21 5/114,3/66,1 40 730 2200 10/2015
- H8018 LK114/Ø70,0-Ø67,1 Nr. 1 5/114,3/67,1 40 730 2200 10/2015
26 H8018 LK120/Ø72,6-Ø67,1 Nr. 44 5/120/67,1 43 730 2200 10/2015
26 H8018 LK120/ohne Ring 5/120/72,6 34 730 2200 10/2015
26 H8018 LK120/ohne Ring 5/120/72,6 43 730 2200 10/2015
Kennzeichnung
KBA-Nummer 50683
Herstellerzeichen AUTEC Germany
Radtyp und Ausführung H8018 (s.o.)
Radgröße 8,0Jx18H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. SAW, KFJ
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den Verwendungsbe-
reichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50683 nach §22 StVZO
Prüfbericht Nr. 55002416 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ H8018
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 4

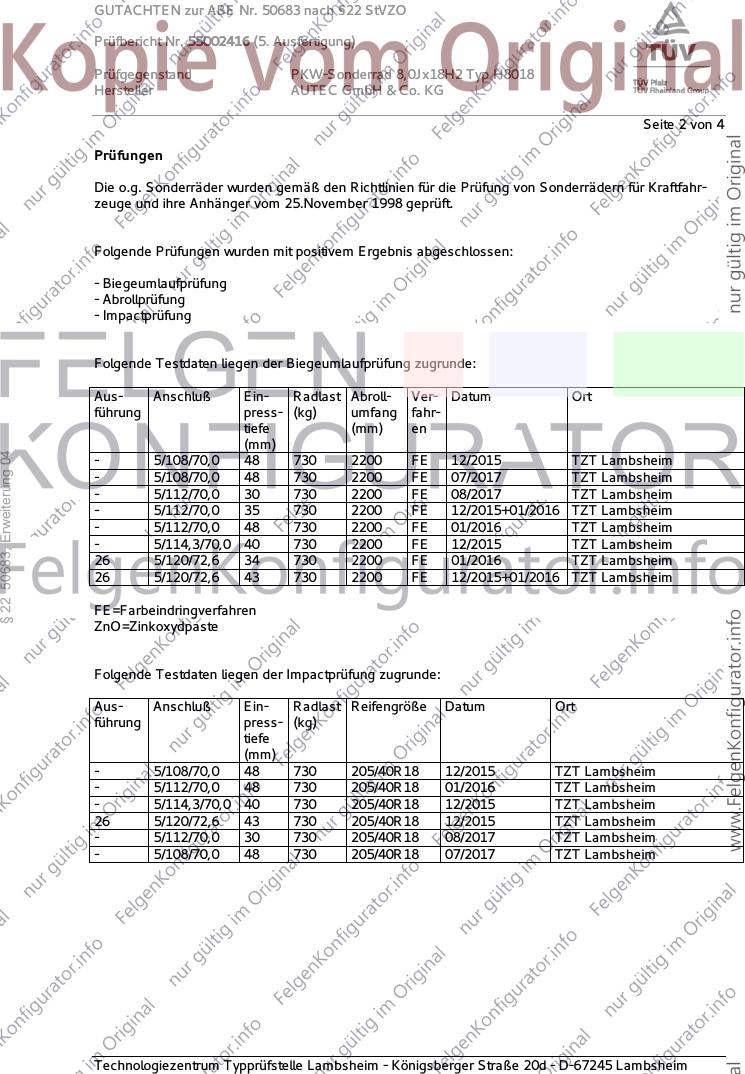

Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für Kraftfahr-
zeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
§ 22 50683, Erweiterung 04
- 5/108/70,0 48 730 2200 FE 12/2015 TZT Lambsheim
- 5/108/70,0 48 730 2200 FE 07/2017 TZT Lambsheim
- 5/112/70,0 30 730 2200 FE 08/2017 TZT Lambsheim
- 5/112/70,0 35 730 2200 FE 12/2015+01/2016 TZT Lambsheim
- 5/112/70,0 48 730 2200 FE 01/2016 TZT Lambsheim
- 5/114,3/70,0 40 730 2200 FE 12/2015 TZT Lambsheim
26 5/120/72,6 34 730 2200 FE 01/2016 TZT Lambsheim
26 5/120/72,6 43 730 2200 FE 12/2015+01/2016 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifengröße Datum Ort
führung press- (kg)
tiefe
(mm)
- 5/108/70,0 48 730 205/40R18 12/2015 TZT Lambsheim
- 5/112/70,0 48 730 205/40R18 01/2016 TZT Lambsheim
- 5/114,3/70,0 40 730 205/40R18 12/2015 TZT Lambsheim
26 5/120/72,6 43 730 205/40R18 12/2015 TZT Lambsheim
- 5/112/70,0 30 730 205/40R18 08/2017 TZT Lambsheim
- 5/108/70,0 48 730 205/40R18 07/2017 TZT Lambsheim
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50683 nach §22 StVZO
Prüfbericht Nr. 55002416 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ H8018
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifengröße Ver- Datum Ort
führung press- (kg) fahr-
tiefe en
(mm)
- 5/108/70,0 48 730 285/60R18 FE 01/2016 TZT Lambsheim
26 5/120/72,6 43 730 285/60R18 FE 01/2016 TZT Lambsheim
- 5/108/70,0 48 730 285/60R18 FE 07/2017 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
§ 22 50683, Erweiterung 04
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten Werkstof-
fes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 108/5-ET48 betrug 10,27 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Dezember 2015 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten Bedin-
gungen zu verwenden.
Anlagen
Beschreibung - 16.11.2015
mit Änderung vom 02.12.2019
Radzeichnung W-277880 01 R0 02.09.2015
Radzeichnung H8018-1880 07.02.2017
mit Änderung vom 10.05.2017
Zubehörzeichnungen AUTEC-Z-001 06.08.2004
mit Änderung vom 08.01.2020
Verwendung Anlage 1 bis 16
Der Prüfbericht umfasst Blatt 1 bis 4.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50683 nach §22 StVZO
Prüfbericht Nr. 55002416 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ H8018
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 4
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2020
Coen 00341786.DOC
§ 22 50683, Erweiterung 04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50683 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55002416 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ H8018
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Zubehörzeichnung
Aktualisierung Verwendungsbereich
Es wird berichtigt: -
Es wird hinzugefügt: -
Es entfällt: -
§ 22 50683, Erweiterung 04
