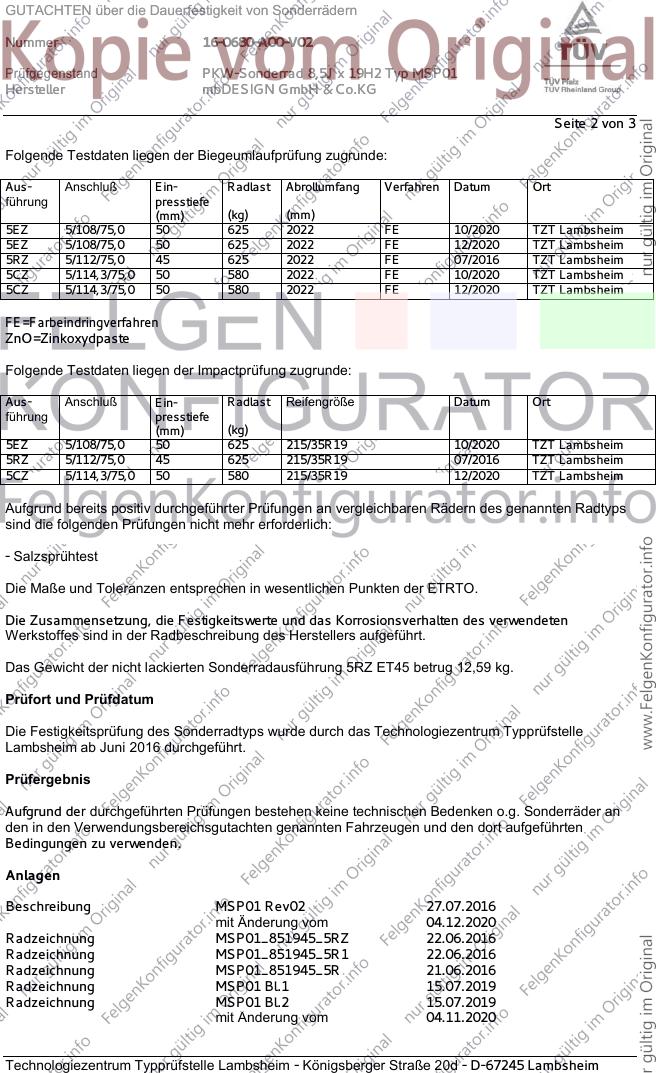

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 16-0680-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 3
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Modell MSP01
Typ MSP01
Radgröße 8,5 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5EZ MSP01 8,5J x 19H2 5EZ / Ø75,0 - Ø63,4 5/108/63,4 50 625 2022 10/2020
5EZ MSP01 8,5J x 19H2 5EZ / Ø75,0 - Ø65,1 5/108/65,1 50 625 2022 10/2020
5R MSP01 8,5J x 19H2 5R / ohne Ring 5/112/57,1 45 625 2022 05/2016
5RZ MSP01 8,5J x 19H2 5RZ / Ø75,0 - Ø57,1
5RZ MSP01 8,5J x 19H2 5RZ / Ø75,0 - Ø57,1 5/112/57,1 50 580 2022 10/2020
5R1 MSP01 8,5J x 19H2 5R1 / ohne Ring 5/112/66,6 45 625 2022 05/2016
5RZ MSP01 8,5J x 19H2 5RZ / Ø75,0 - Ø66.5
5RZ MSP01 8,5J x 19H2 5RZ / Ø75,0 - Ø66,6 5/112/66,6 50 580 2022 10/2020
5CZ MSP01 8,5J x 19H2 5CZ / Ø75,0 - Ø56,1 5/114,3/56,1 50 580 2022 10/2020
5CZ MSP01 8,5J x 19H2 5CZ / Ø75,0 - Ø60,1 5/114,3/60,1 50 580 2022 10/2020
5CZ MSP01 8,5J x 19H2 5CZ / Ø75,0 - Ø64,1 5/114,3/64,1 50 580 2022 10/2020
5CZ MSP01 8,5J x 19H2 5CZ / Ø75,0 - Ø66,1 5/114,3/66,1 50 580 2022 10/2020
5CZ MSP01 8,5J x 19H2 5CZ / Ø75,0 - Ø67,1 5/114,3/67,1 50 580 2022 10/2020
Kennzeichnung
Herstellerzeichen mbDESIGN
Radtyp und Ausführung MSP01 (s.o.)
Radgröße 8,5J x 19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen FM0020
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 16-0680-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abrollumfang Verfahren Datum Ort
führung presstiefe
(mm) (kg) (mm)
5EZ 5/108/75,0 50 625 2022 FE 10/2020 TZT Lambsheim
5EZ 5/108/75,0 50 625 2022 FE 12/2020 TZT Lambsheim
5RZ 5/112/75,0 45 625 2022 FE 07/2016 TZT Lambsheim
5CZ 5/114,3/75,0 50 580 2022 FE 10/2020 TZT Lambsheim
5CZ 5/114,3/75,0 50 580 2022 FE 12/2020 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifengröße Datum Ort
führung presstiefe
(mm) (kg)
5EZ 5/108/75,0 50 625 215/35R19 10/2020 TZT Lambsheim
5RZ 5/112/75,0 45 625 215/35R19 07/2016 TZT Lambsheim
5CZ 5/114,3/75,0 50 580 215/35R19 12/2020 TZT Lambsheim
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5RZ ET45 betrug 12,59 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle
Lambsheim ab Juni 2016 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung MSP01 Rev02 27.07.2016
mit Änderung vom 04.12.2020
Radzeichnung MSP01_851945_5RZ 22.06.2016
Radzeichnung MSP01_851945_5R1 22.06.2016
Radzeichnung MSP01_851945_5R 21.06.2016
Radzeichnung MSP01 Bl.1 15.07.2019
Radzeichnung MSP01 Bl.2 15.07.2019
mit Änderung vom 04.11.2020
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 16-0680-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 3
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Dezember 2020
Messemer 00357133.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 16-0680-A00-V02
Prüfgegenstand PKW-Sonderrad 8,5J x 19H2 Typ MSP01
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert:
Es wird berichtigt: Typ MSP01 8519 in MSP01 09.12.2020
Es wird hinzugefügt: Radausführung 5EZ ET50, 5RZ ET50, 5CZ ET50 09.12.2020
Radbeschreibung
Radzeichnung
Biegeumlaufprüfung
Impactprüfung
Es entfällt:
