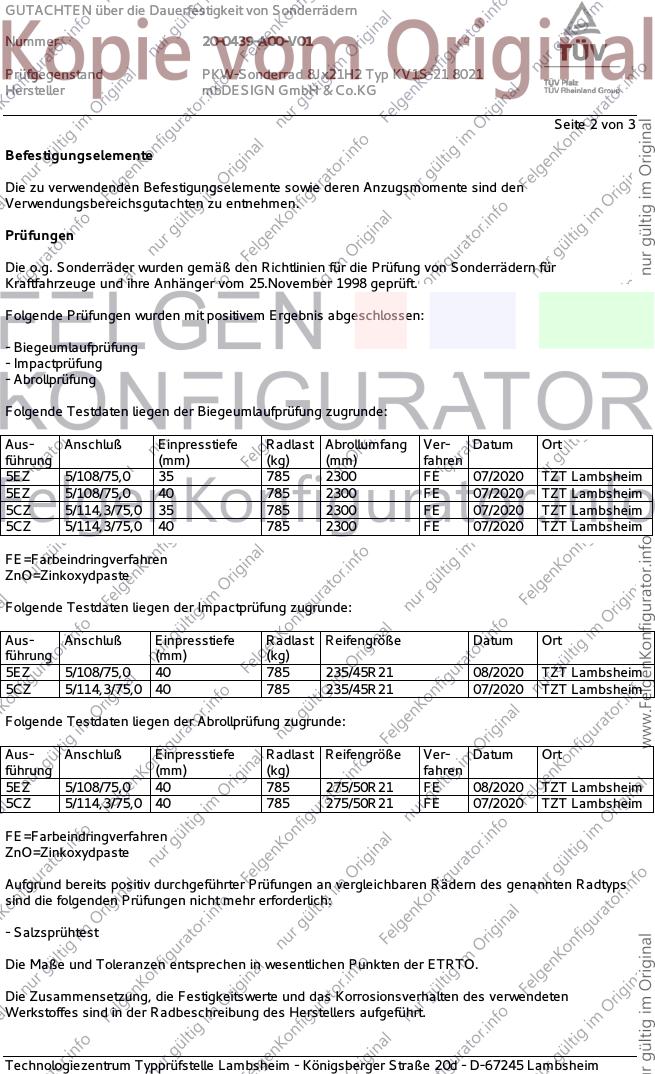

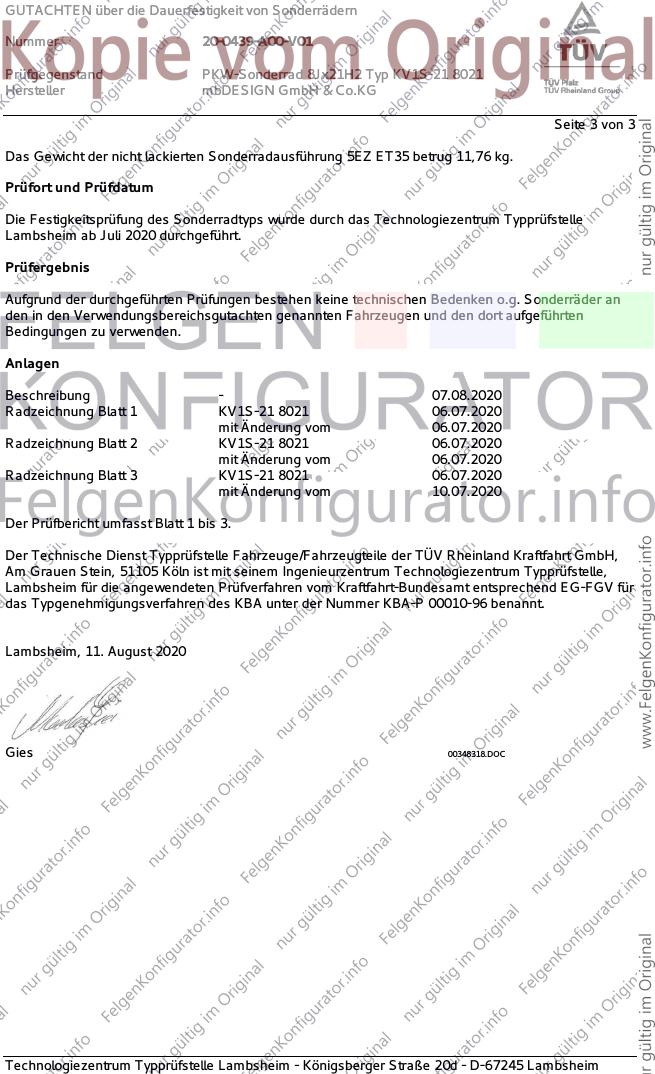

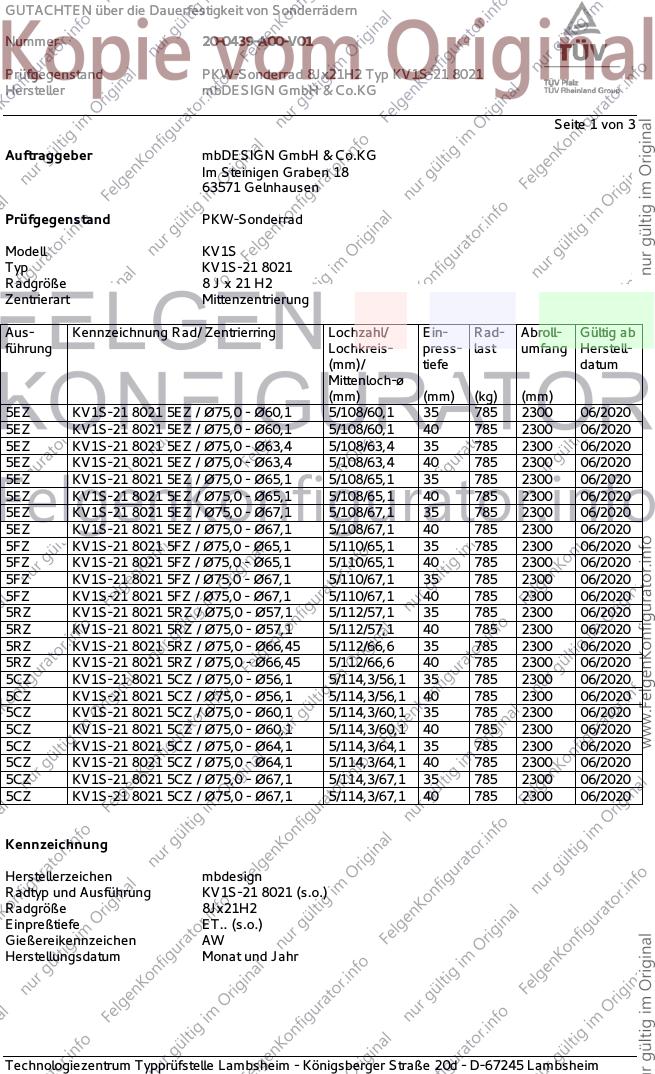

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 20-0439-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx21H2 Typ KV1S-21 8021
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 3
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Modell KV1S
Typ KV1S-21 8021
Radgröße 8 J x 21 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø60,1 5/108/60,1 35 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø60,1 5/108/60,1 40 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø63,4 5/108/63,4 35 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø63,4 5/108/63,4 40 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø65,1 5/108/65,1 35 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø65,1 5/108/65,1 40 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø67,1 5/108/67,1 35 785 2300 06/2020
5EZ KV1S-21 8021 5EZ / Ø75,0 - Ø67,1 5/108/67,1 40 785 2300 06/2020
5FZ KV1S-21 8021 5FZ / Ø75,0 - Ø65,1 5/110/65,1 35 785 2300 06/2020
5FZ KV1S-21 8021 5FZ / Ø75,0 - Ø65,1 5/110/65,1 40 785 2300 06/2020
5FZ KV1S-21 8021 5FZ / Ø75,0 - Ø67,1 5/110/67,1 35 785 2300 06/2020
5FZ KV1S-21 8021 5FZ / Ø75,0 - Ø67,1 5/110/67,1 40 785 2300 06/2020
5RZ KV1S-21 8021 5RZ / Ø75,0 - Ø57,1 5/112/57,1 35 785 2300 06/2020
5RZ KV1S-21 8021 5RZ / Ø75,0 - Ø57,1 5/112/57,1 40 785 2300 06/2020
5RZ KV1S-21 8021 5RZ / Ø75,0 - Ø66,45 5/112/66,6 35 785 2300 06/2020
5RZ KV1S-21 8021 5RZ / Ø75,0 - Ø66,45 5/112/66,6 40 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø56,1 5/114,3/56,1 35 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø56,1 5/114,3/56,1 40 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø60,1 5/114,3/60,1 35 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø60,1 5/114,3/60,1 40 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø64,1 5/114,3/64,1 35 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø64,1 5/114,3/64,1 40 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø67,1 5/114,3/67,1 35 785 2300 06/2020
5CZ KV1S-21 8021 5CZ / Ø75,0 - Ø67,1 5/114,3/67,1 40 785 2300 06/2020
Kennzeichnung
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1S-21 8021 (s.o.)
Radgröße 8Jx21H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen AW
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 20-0439-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx21H2 Typ KV1S-21 8021
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
führung (mm) (kg) (mm) fahren
5EZ 5/108/75,0 35 785 2300 FE 07/2020 TZT Lambsheim
5EZ 5/108/75,0 40 785 2300 FE 07/2020 TZT Lambsheim
5CZ 5/114,3/75,0 35 785 2300 FE 07/2020 TZT Lambsheim
5CZ 5/114,3/75,0 40 785 2300 FE 07/2020 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
führung (mm) (kg)
5EZ 5/108/75,0 40 785 235/45R21 08/2020 TZT Lambsheim
5CZ 5/114,3/75,0 40 785 235/45R21 07/2020 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
führung (mm) (kg) fahren
5EZ 5/108/75,0 40 785 275/50R21 FE 08/2020 TZT Lambsheim
5CZ 5/114,3/75,0 40 785 275/50R21 FE 07/2020 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 20-0439-A00-V01
Prüfgegenstand PKW-Sonderrad 8Jx21H2 Typ KV1S-21 8021
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 3
Das Gewicht der nicht lackierten Sonderradausführung 5EZ ET35 betrug 11,76 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle
Lambsheim ab Juli 2020 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 07.08.2020
Radzeichnung Blatt 1 KV1S-21 8021 06.07.2020
mit Änderung vom 06.07.2020
Radzeichnung Blatt 2 KV1S-21 8021 06.07.2020
mit Änderung vom 06.07.2020
Radzeichnung Blatt 3 KV1S-21 8021 06.07.2020
mit Änderung vom 10.07.2020
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2020
Gies 00348318.DOC
