TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Prüfbericht Nr.: 20-00092-CP-BWG-00
Hersteller: BBS GmbH

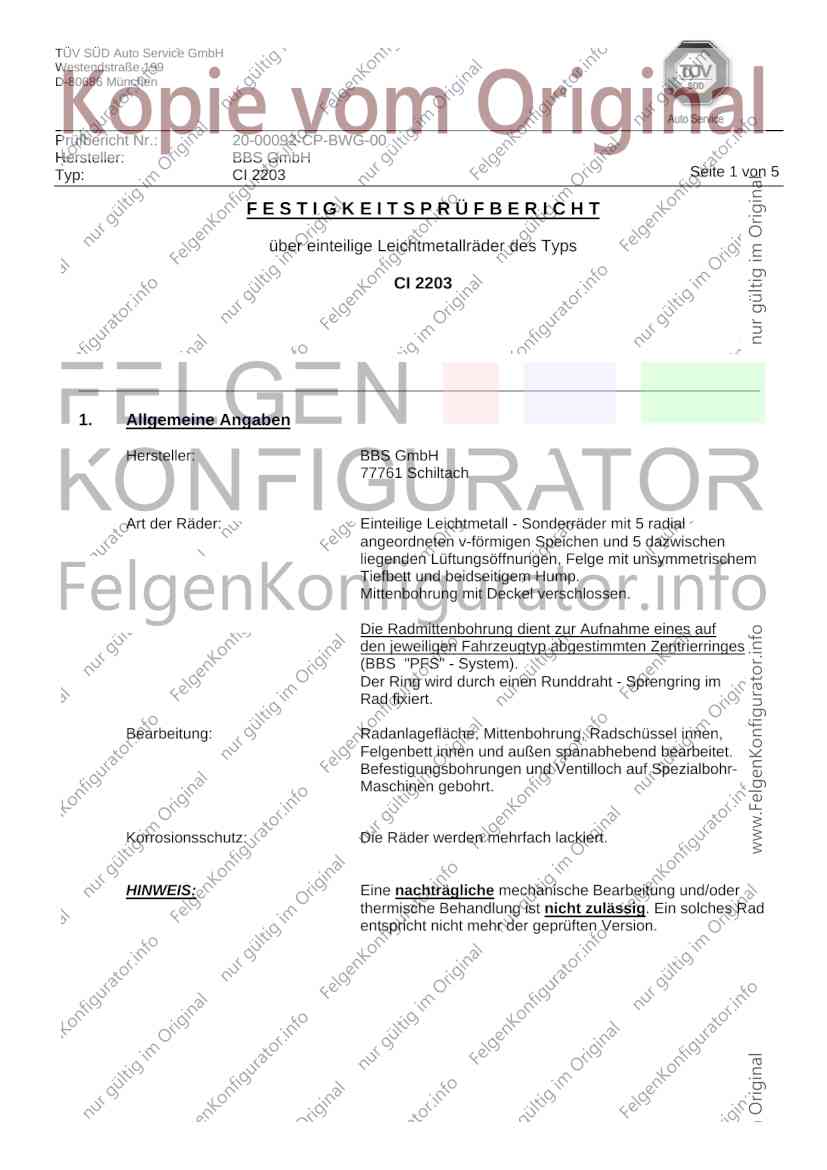

Typ: CI 2203 Seite 1 von 5
FESTIGKEITSPRÜFBERICHT
über einteilige Leichtmetallräder des Typs
CI 2203
________________________________________________________________________________________
1. Allgemeine Angaben
Hersteller: BBS GmbH
77761 Schiltach
Art der Räder: Einteilige Leichtmetall - Sonderräder mit 5 radial
angeordneten v-förmigen Speichen und 5 dazwischen
liegenden Lüftungsöffnungen, Felge mit unsymmetrischem
Tiefbett und beidseitigem Hump.
Mittenbohrung mit Deckel verschlossen.
Die Radmittenbohrung dient zur Aufnahme eines auf
den jeweiligen Fahrzeugtyp abgestimmten Zentrierringes
(BBS "PFS" - System).
Der Ring wird durch einen Runddraht - Sprengring im
Rad fixiert.
Bearbeitung: Radanlagefläche, Mittenbohrung, Radschüssel innen,
Felgenbett innen und außen spanabhebend bearbeitet.
Befestigungsbohrungen und Ventilloch auf Spezialbohr-
Maschinen gebohrt.
Korrosionsschutz: Die Räder werden mehrfach lackiert.
HINWEIS: Eine nachträgliche mechanische Bearbeitung und/oder
thermische Behandlung ist nicht zulässig. Ein solches Rad
entspricht nicht mehr der geprüften Version.
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Prüfbericht Nr.: 20-00092-CP-BWG-00
Hersteller: BBS GmbH

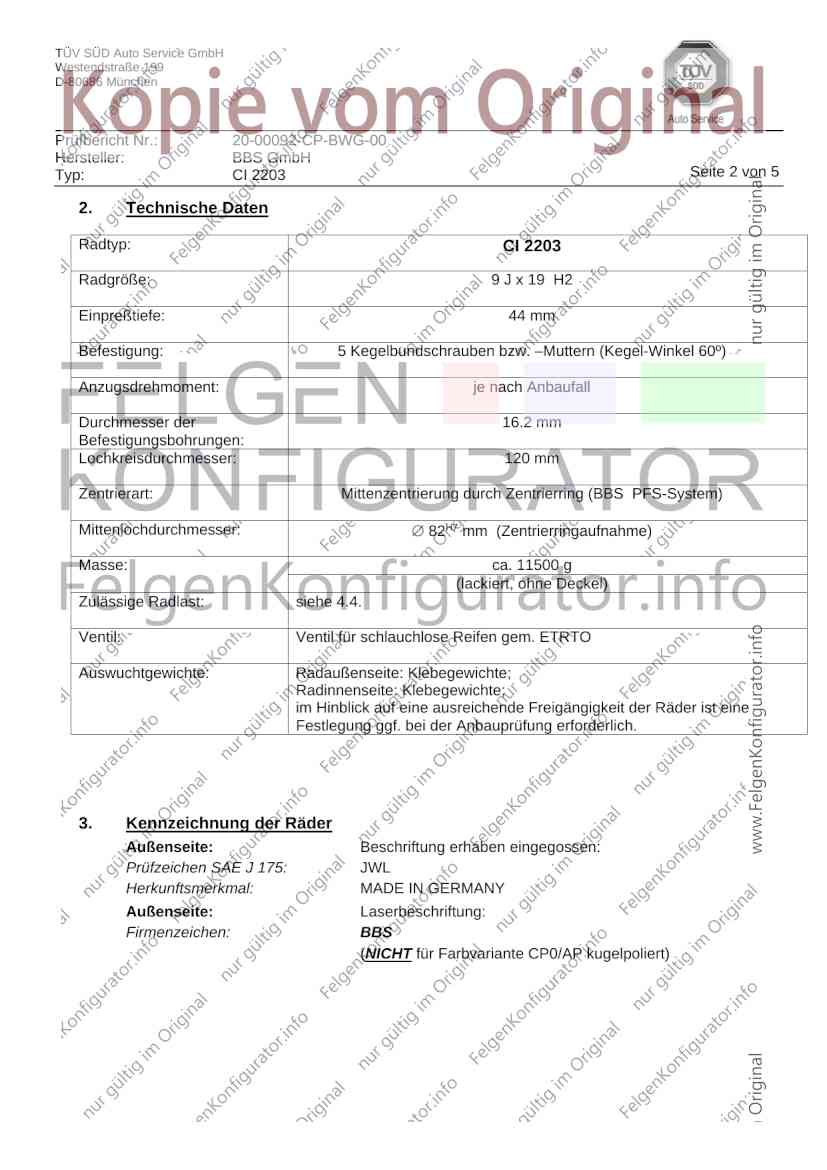

Typ: CI 2203 Seite 2 von 5
2. Technische Daten
Radtyp: CI 2203
Radgröße: 9 J x 19 H2
Einpreßtiefe: 44 mm
Befestigung: 5 Kegelbundschrauben bzw. –Muttern (Kegel-Winkel 60º)
Anzugsdrehmoment: je nach Anbaufall
Durchmesser der 16.2 mm
Befestigungsbohrungen:
Lochkreisdurchmesser: 120 mm
Zentrierart: Mittenzentrierung durch Zentrierring (BBS PFS-System)
Mittenlochdurchmesser: 82H7 mm (Zentrierringaufnahme)
Masse: ca. 11500 g
(lackiert, ohne Deckel)
Zulässige Radlast: siehe 4.4.
Ventil: Ventil für schlauchlose Reifen gem. ETRTO
Auswuchtgewichte: Radaußenseite: Klebegewichte;
Radinnenseite: Klebegewichte;
im Hinblick auf eine ausreichende Freigängigkeit der Räder ist eine
Festlegung ggf. bei der Anbauprüfung erforderlich.
3. Kennzeichnung der Räder
Außenseite: Beschriftung erhaben eingegossen:
Prüfzeichen SAE J 175: JWL
Herkunftsmerkmal: MADE IN GERMANY
Außenseite: Laserbeschriftung:
Firmenzeichen: BBS
(NICHT für Farbvariante CP0/AP kugelpoliert)
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Prüfbericht Nr.: 20-00092-CP-BWG-00
Hersteller: BBS GmbH

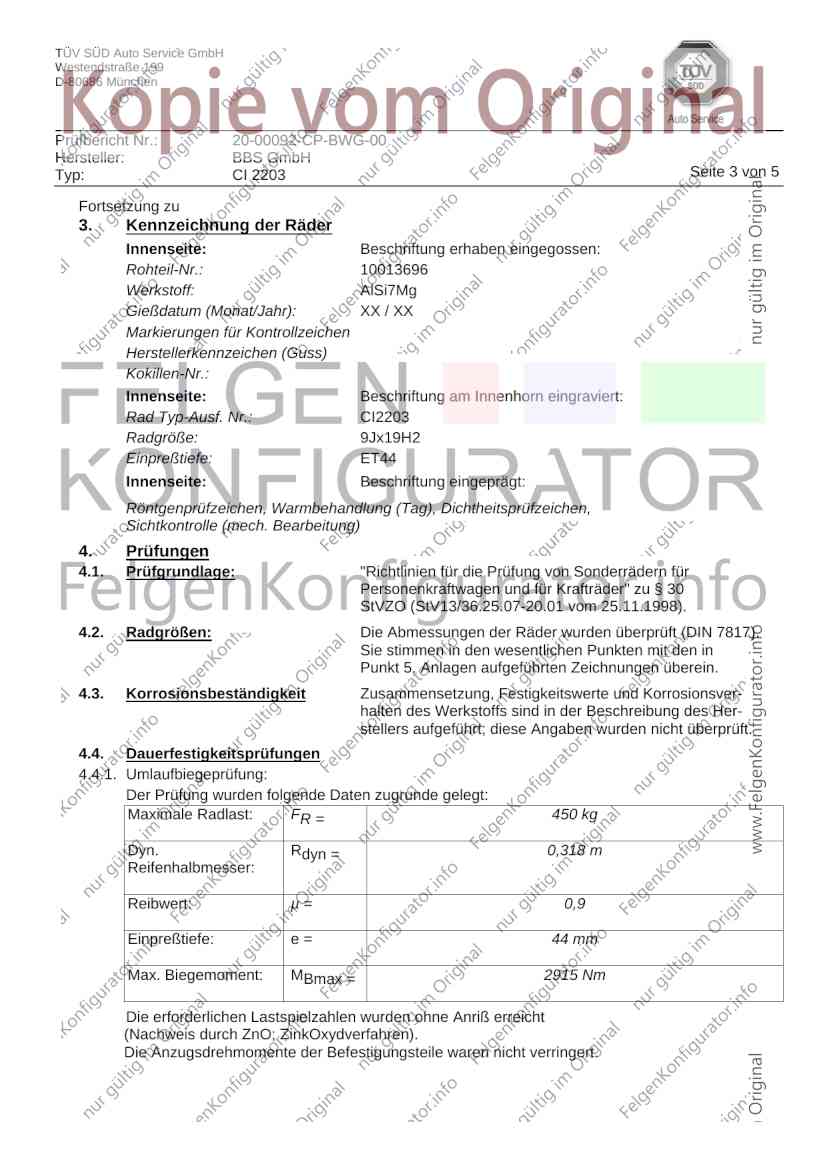

Typ: CI 2203 Seite 3 von 5
Fortsetzung zu
3. Kennzeichnung der Räder
Innenseite: Beschriftung erhaben eingegossen:
Rohteil-Nr.: 10013696
Werkstoff: AlSi7Mg
Gießdatum (Monat/Jahr): XX / XX
Markierungen für Kontrollzeichen
Herstellerkennzeichen (Guss)
Kokillen-Nr.:
Innenseite: Beschriftung am Innenhorn eingraviert:
Rad Typ-Ausf. Nr.: CI2203
Radgröße: 9Jx19H2
Einpreßtiefe: ET44
Innenseite: Beschriftung eingeprägt:
Röntgenprüfzeichen, Warmbehandlung (Tag), Dichtheitsprüfzeichen,
Sichtkontrolle (mech. Bearbeitung)
4. Prüfungen
4.1. Prüfgrundlage: "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und für Krafträder" zu § 30
StVZO (StV13/36.25.07-20.01 vom 25.11.1998).
4.2. Radgrößen: Die Abmessungen der Räder wurden überprüft (DIN 7817).
Sie stimmen in den wesentlichen Punkten mit den in
Punkt 5. Anlagen aufgeführten Zeichnungen überein.
4.3. Korrosionsbeständigkeit Zusammensetzung, Festigkeitswerte und Korrosionsver-
halten des Werkstoffs sind in der Beschreibung des Her-
stellers aufgeführt; diese Angaben wurden nicht überprüft.
4.4. Dauerfestigkeitsprüfungen
4.4.1. Umlaufbiegeprüfung:
Der Prüfung wurden folgende Daten zugrunde gelegt:
Maximale Radlast: FR = 450 kg
Dyn. Rdyn = 0,318 m
Reifenhalbmesser:
Reibwert: µ= 0,9
Einpreßtiefe: e= 44 mm
Max. Biegemoment: MBmax = 2915 Nm
Die erforderlichen Lastspielzahlen wurden ohne Anriß erreicht
(Nachweis durch ZnO; ZinkOxydverfahren).
Die Anzugsdrehmomente der Befestigungsteile waren nicht verringert.
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Prüfbericht Nr.: 20-00092-CP-BWG-00
Hersteller: BBS GmbH

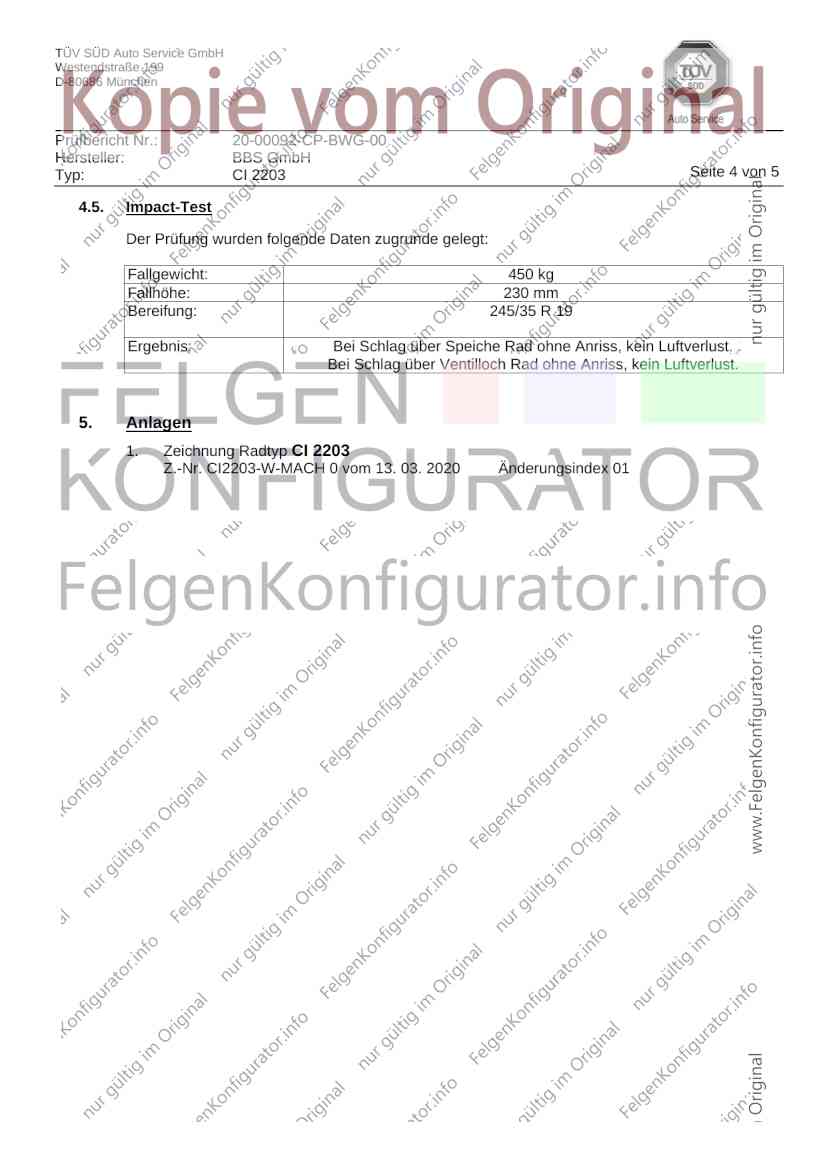

Typ: CI 2203 Seite 4 von 5
4.5. Impact-Test
Der Prüfung wurden folgende Daten zugrunde gelegt:
Fallgewicht: 450 kg
Fallhöhe: 230 mm
Bereifung: 245/35 R 19
Ergebnis: Bei Schlag über Speiche Rad ohne Anriss, kein Luftverlust.
Bei Schlag über Ventilloch Rad ohne Anriss, kein Luftverlust.
5. Anlagen
1. Zeichnung Radtyp CI 2203
Z.-Nr. CI2203-W-MACH 0 vom 13. 03. 2020 Änderungsindex 01
TÜV SÜD Auto Service GmbH
Westendstraße 199
D-80686 München
Prüfbericht Nr.: 20-00092-CP-BWG-00
Hersteller: BBS GmbH

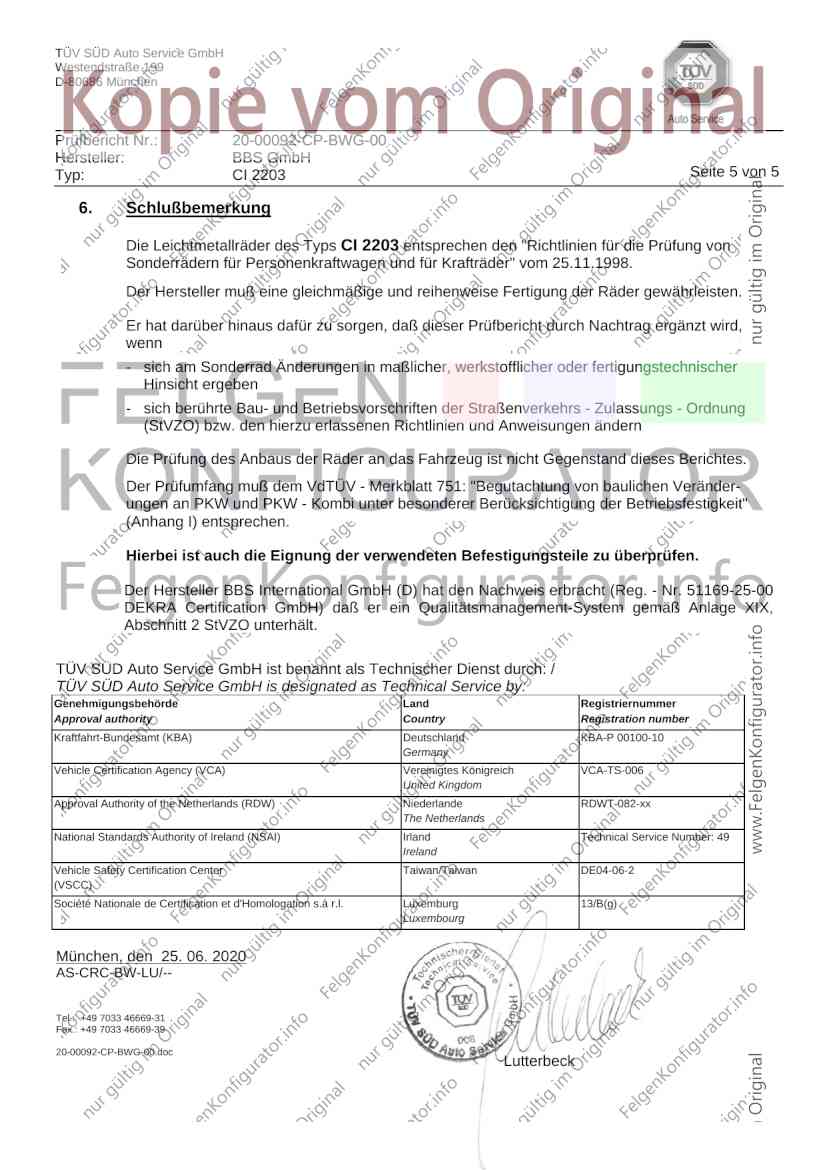

Typ: CI 2203 Seite 5 von 5
6. Schlußbemerkung
Die Leichtmetallräder des Typs CI 2203 entsprechen den "Richtlinien für die Prüfung von
Sonderrädern für Personenkraftwagen und für Krafträder" vom 25.11.1998.
Der Hersteller muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüber hinaus dafür zu sorgen, daß dieser Prüfbericht durch Nachtrag ergänzt wird,
wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer
Hinsicht ergeben
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs - Zulassungs - Ordnung
(StVZO) bzw. den hierzu erlassenen Richtlinien und Anweisungen ändern
Die Prüfung des Anbaus der Räder an das Fahrzeug ist nicht Gegenstand dieses Berichtes.
Der Prüfumfang muß dem VdTÜV - Merkblatt 751: "Begutachtung von baulichen Veränder-
ungen an PKW und PKW - Kombi unter besonderer Berücksichtigung der Betriebsfestigkeit"
(Anhang I) entsprechen.
Hierbei ist auch die Eignung der verwendeten Befestigungsteile zu überprüfen.
Der Hersteller BBS International GmbH (D) hat den Nachweis erbracht (Reg. - Nr. 51169-25-00
DEKRA Certification GmbH) daß er ein Qualitätsmanagement-System gemäß Anlage XIX,
Abschnitt 2 StVZO unterhält.
TÜV SÜD Auto Service GmbH ist benannt als Technischer Dienst durch: /
TÜV SÜD Auto Service GmbH is designated as Technical Service by:
Genehmigungsbehörde Land Registriernummer
Approval authority Country Registration number
Kraftfahrt-Bundesamt (KBA) Deutschland KBA-P 00100-10
Germany
Vehicle Certification Agency (VCA) Vereinigtes Königreich VCA-TS-006
United Kingdom
Approval Authority of the Netherlands (RDW) Niederlande RDWT-082-xx
The Netherlands
National Standards Authority of Ireland (NSAI) Irland Technical Service Number: 49
Ireland
Vehicle Safety Certification Center Taiwan/Taiwan DE04-06-2
(VSCC)
Société Nationale de Certification et d'Homologation s.à r.l. Luxemburg 13/B(g)
Luxembourg
München, den 25. 06. 2020
AS-CRC-BW-LU/--
Tel.: +49 7033 46669-31
Fax.: +49 7033 46669-39
20-00092-CP-BWG-00.doc
Lutterbeck
