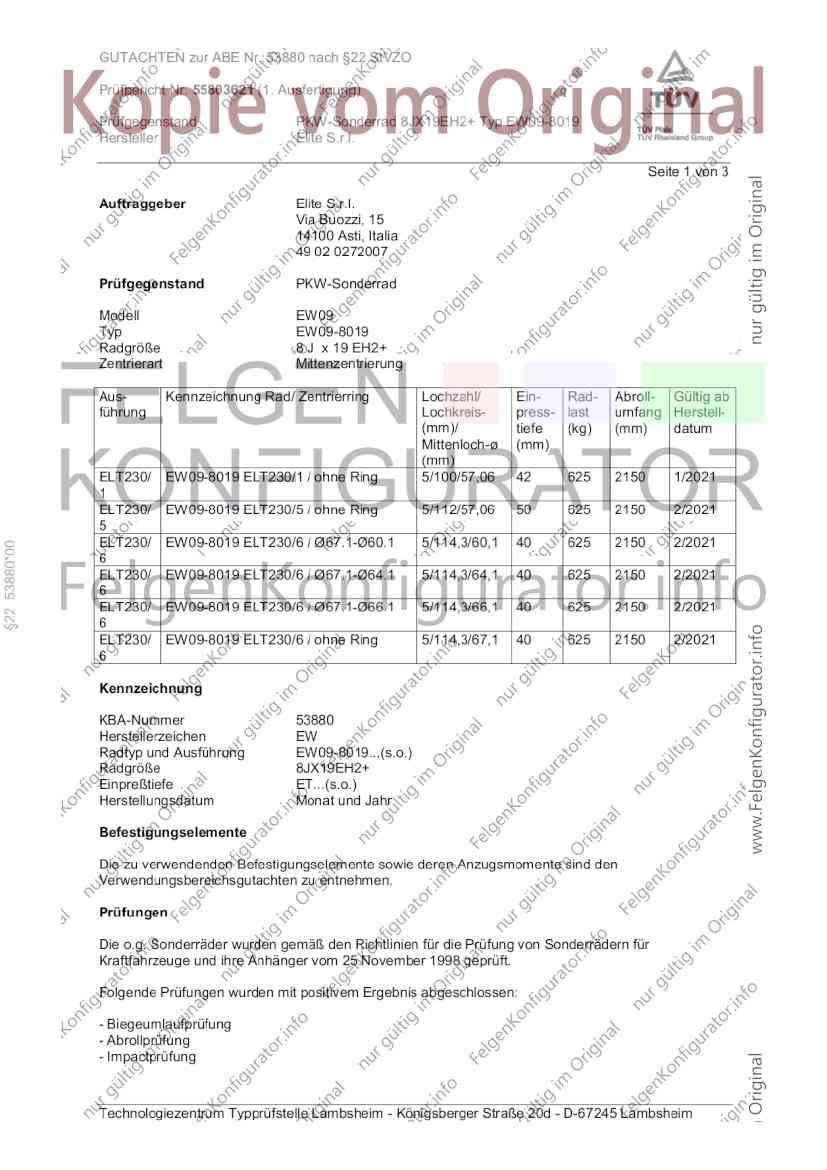

GUTACHTEN zur ABE Nr. 53880 nach 822 StVZO Q
Priifbericht Nr. 55803621 (1. Ausfertigung) %
TUV
Priifgegenstand PKW-Sonderrad 8JX19EH2+ Typ EW09-8019 TVra
Hersteller Elite S.rJl. TOV Rheinland Group
Seite 1 von 3
Auftraggeber Elite Sr.l.
Via Buozzi, 15
14100 Asti, Italia
49 02 0272007
Priifgegenstand PKW-Sonderrad
Modell EW09
Typ EW09-8019
Radgröße 8J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- |Abroll- |Gültig ab
führung Lochkreis- press- | last umfang | Herstell-
(mm)/ tiefe (kg) |(mm) datum
Mittenloch-g | (mm)
(mm)
ELT230/ |EW09-8019 ELT230/1 / ohne Ring 5/100/57,06 |42 625 2150 1/2021
1
ELT230/ | EW09-8019 ELT230/5 / ohne Ring 5/112/57,06 |50 625 2150 2/2021
5
ELT230/ |EW09-8019 ELT230/6 / @67.1-@60.1 5/114,3/60,1 |40 625 2150 2/2021
6
ELT230/ |EW09-8019 ELT230/6 / @67.1-@64.1 5/114,3/64,1 |40 625 2150 2/2021
6
ELT230/ |EW09-8019 ELT230/6 / @67.1-@66.1 5/114,3/66,1 |40 625 2150 2/2021
6
ELT230/ |EW09-8019 ELT230/6 / ohne Ring 5/114,3/67,1 |40 625 2150 2/2021
6
Kennzeichnung
KBA-Nummer 53880
Herstellerzeichen EW
Radtyp und Ausfiihrung EW09-8019...(s.0.)
Radgröße 8JX19EH2+
Einpreßtiefe ET...(s.0.)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderrader wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53880 nach 822 StVZO Q
Priifbericht Nr. 55803621 (1. Ausfertigung) %
TUV
Priifgegenstand PKW-Sonderrad 8JX19EH2+ Typ EW09-8019 TVra
Hersteller Elite S.rJl. TOV Rheinland Group
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufpriifung zugrunde:
Aus- Anschluß | Ein- |Radlast | Abroll- | Ver- | Datum Ort
führung press- | (kg) umfang |fahr-
tiefe (mm) en
(mm)
ELT230/1_|5/100 42 625 2150 FE ]03/2021 TRI Pogliano Milanese
ELT230/5 |5/112 50 625 2150 FE ]03/2021 TRI Pogliano Milanese
ELT230/6 |5/114,3 40 625 2150 FE | 03/2021 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß |Ein- Radlast | Reifen- Datum Ort
führung press- | (kg) größe
tiefe
(mm)
ELT230/1_|5/100 42 625 215/35R19 03/2021 TRI Pogliano Milanese
ELT231/5 |5/112 50 625 215/35R19 03/2021 TRI Pogliano Milanese
ELT230/6 |5/114,3 40 625 215/35R19 03/2021 TRI Pogliano Milanese
Folgende Testdaten liegen der Abrollpriifung zugrunde:
Aus- Anschluß | Ein- | Radlast | Reifen- Ver- | Datum Ort
führung press- | (kg) größe fahr-
tiefe en
(mm)
ELT230/5 |5/112 50 625 275/55R19 FE |03/2021 TRI Pogliano Milanese
ELT230/6 |5/114,3 40 625 275/55R19 FE |03/2021 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgefiihrter Priifungen an vergleichbaren Radern des genannten Radtyps
sind die folgenden Priifungen nicht mehr erforderlich:
- Salzspriihtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgefiihrt.
Das Gewicht der nicht lackierten Sonderradausfiihrung ELT230/1 betrug 11,60 kg.
Priifort und Priifdatum
Die Festigkeitspriifung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgefiihrt.
Technologiezentrum Typpriifstelle Lambsheim - Kénigsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53880 nach 822 StVZO Q
Priifbericht Nr. 55803621 (1. Ausfertigung) %
TUV
Priifgegenstand PKW-Sonderrad 8JX19EH2+ Typ EW09-8019 TVra
Hersteller Elite S.rJl. TOV Rheinland Group
Seite 3 von 3
Hinweise zum Sonderrad
Die Befestigung des Zentrierringes, der Ausfiihrung ELT231/8, erfolgt durch Einkleben.
Ein Nachweis, fiir den Verwendeten Kleber (Loctide 5970) liegt vor.
Priifergebnis
Aufgrund der durchgefiihrten Priifungen bestehen keine technischen Bedenken o.g. Sonderréder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgefiihrten
Bedingungen zu verwenden.
Anlagen
Beschreibung 12.02.2021
Radzeichnung ELT230.000.01 31.01.2019
mit Anderung vom 11.02.2021
Radzeichnung ELT230.001.00 31.01.2019
Radzeichnung ELT230.005.00 31.01.2019
Radzeichnung ELT230.006.00 31.01.2019
Nabenkappenzeichnung K08.00 24.10.2019
Nabenkappenzeichnung K02.00 25.01.2018
Zentrierringzeichnung RNG01.00.00 19.02.2020
Befestigungsmittelzeichnung BOLT-001 20.10.2017
mit Anderung vom 16.09.2019
Befestigungsmittelzeichnung NUT-001 20.10.2017
Zentrierringzeichnung RING-AL-001 30.04.2020
Datenblatt Loctite 5970 01.04.2020
Verwendungen Anlage 1-6
Der Priifbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typpriifstelle Fahrzeuge/Fahrzeugteile der TUV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typpriifstelle,
Lambsheim fiir die angewendeten Priifverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV fiir
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. April 2021
Schmidt 00366676.00C
Technologiezentrum Typpriifstelle Lambsheim - Kénigsberger Straße 20d - D-67245 Lambsheim
