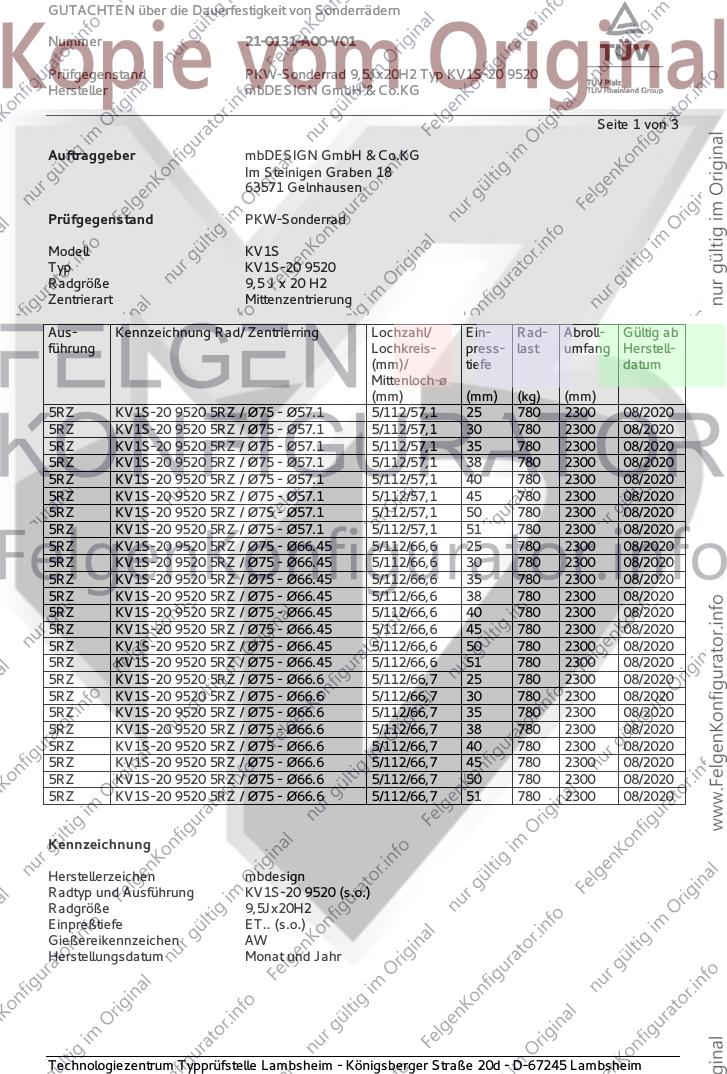

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0131-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx20H2 Typ KV1S-20 9520
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 3
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Modell KV1S
Typ KV1S-20 9520
Radgröße 9,5 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 25 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 30 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 35 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 38 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 40 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 45 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 50 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø57.1 5/112/57,1 51 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 25 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 30 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 35 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 38 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 40 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 45 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 50 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.45 5/112/66,6 51 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 25 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 30 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 35 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 38 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 40 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 45 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 50 780 2300 08/2020
5RZ KV1S-20 9520 5RZ / Ø75 - Ø66.6 5/112/66,7 51 780 2300 08/2020
Kennzeichnung
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1S-20 9520 (s.o.)
Radgröße 9,5Jx20H2
Einpreßtiefe ET.. (s.o.)
Gießereikennzeichen AW
Herstellungsdatum Monat und Jahr
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0131-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx20H2 Typ KV1S-20 9520
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 3
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
führung (mm) (kg) (mm) fahren
5RZ 5/112/75,0 25 780 2300 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 30 780 2300 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 35 780 2300 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 40 780 2300 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 45 780 2300 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 50 780 2300 FE 03/2021 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
führung (mm) (kg)
5RZ 5/112/75,0 30 780 235/35R20 03/2021 TZT Lambsheim
5RZ 5/112/75,0 50 780 235/35R20 03/2021 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
führung (mm) (kg) fahren
5RZ 5/112/75,0 40 780 305/50R20 FE 03/2021 TZT Lambsheim
5RZ 5/112/75,0 50 780 305/50R20 FE 03/2021 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 21-0131-A00-V01
Prüfgegenstand PKW-Sonderrad 9,5Jx20H2 Typ KV1S-20 9520
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 3
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5RZ ET50 betrug 11,973 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle
Lambsheim im März 2021 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 08.03.2021
Radzeichnung Blatt 1 KV1S-20 9520 13.11.2019
Radzeichnung Blatt 2+3 KV1S-20 9520 23.11.2020
mit Änderung vom 15.02.2021
Zusammenstellung Zentrierringe Stand 17.07.2017
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. März 2021
Gies 00362920.DOC
