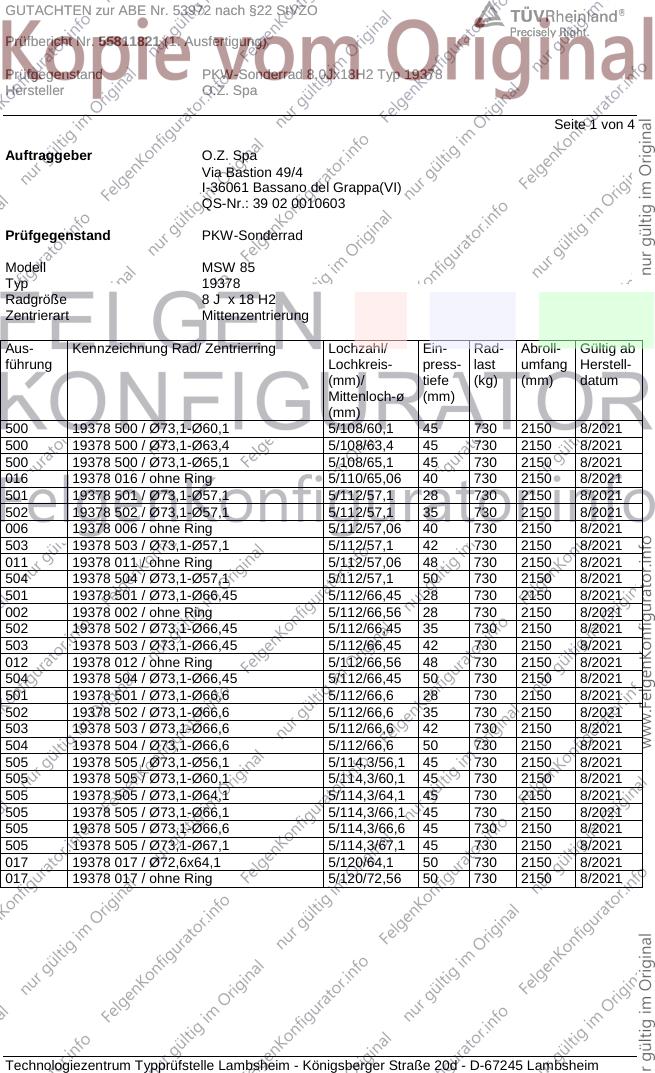

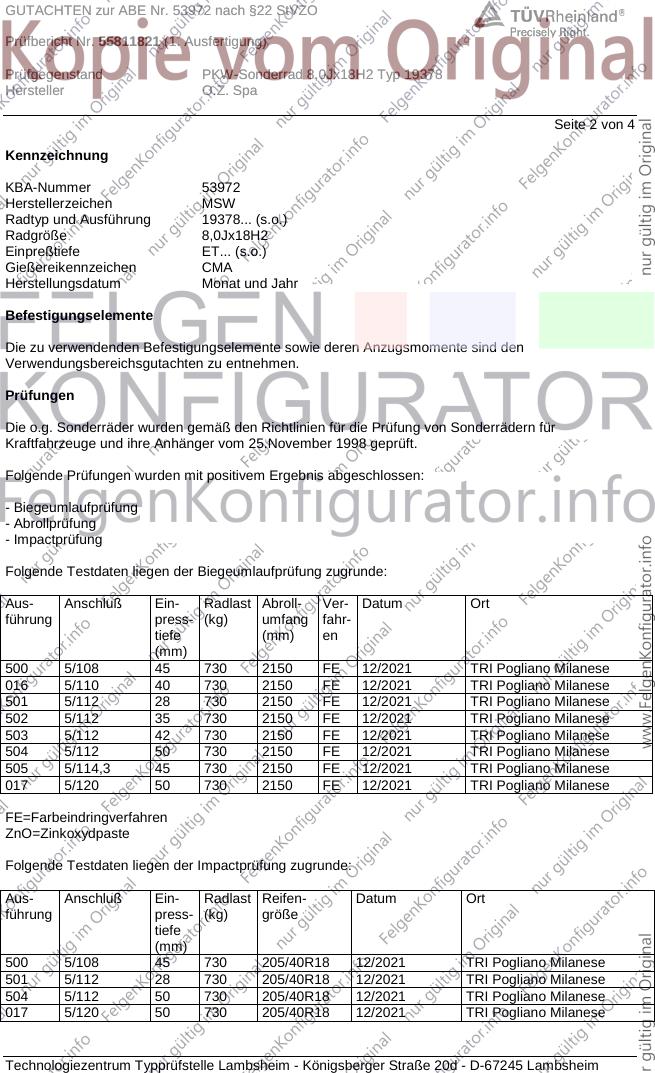

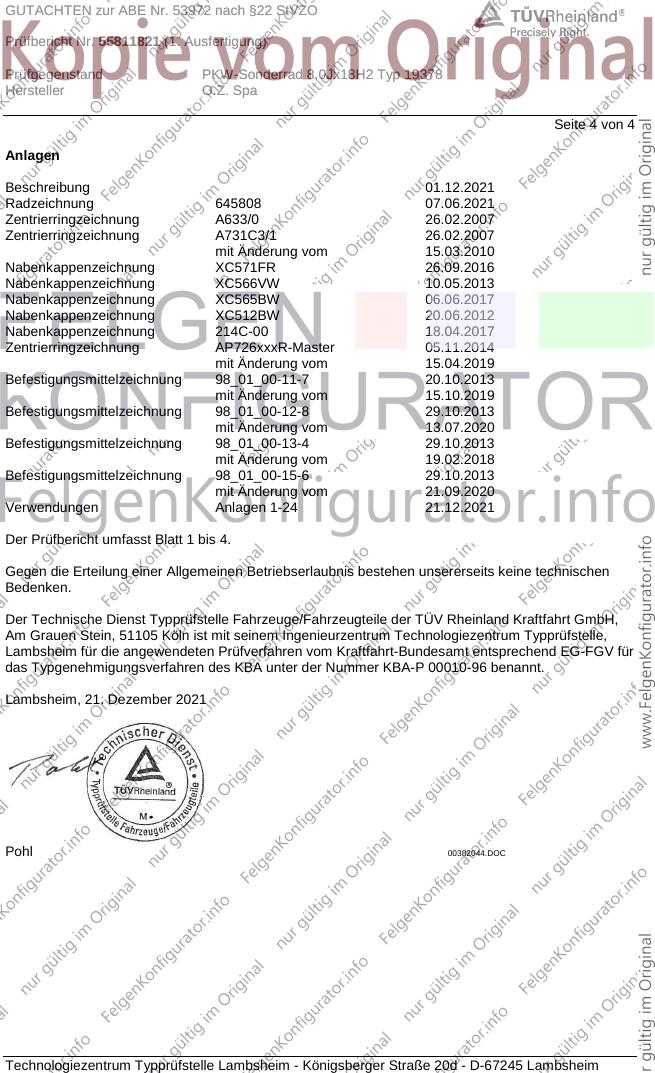

GUTACHTEN zur ABE Nr. 53972 nach §22 StVZO
Prüfbericht Nr. 55811821 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ 19378
Hersteller O.Z. Spa
Seite 1 von 4
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 85
Typ 19378
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
500 19378 500 / Ø73,1-Ø60,1 5/108/60,1 45 730 2150 8/2021
500 19378 500 / Ø73,1-Ø63,4 5/108/63,4 45 730 2150 8/2021
500 19378 500 / Ø73,1-Ø65,1 5/108/65,1 45 730 2150 8/2021
016 19378 016 / ohne Ring 5/110/65,06 40 730 2150 8/2021
501 19378 501 / Ø73,1-Ø57,1 5/112/57,1 28 730 2150 8/2021
502 19378 502 / Ø73,1-Ø57,1 5/112/57,1 35 730 2150 8/2021
006 19378 006 / ohne Ring 5/112/57,06 40 730 2150 8/2021
503 19378 503 / Ø73,1-Ø57,1 5/112/57,1 42 730 2150 8/2021
011 19378 011 / ohne Ring 5/112/57,06 48 730 2150 8/2021
504 19378 504 / Ø73,1-Ø57,1 5/112/57,1 50 730 2150 8/2021
501 19378 501 / Ø73,1-Ø66,45 5/112/66,45 28 730 2150 8/2021
002 19378 002 / ohne Ring 5/112/66,56 28 730 2150 8/2021
502 19378 502 / Ø73,1-Ø66,45 5/112/66,45 35 730 2150 8/2021
503 19378 503 / Ø73,1-Ø66,45 5/112/66,45 42 730 2150 8/2021
012 19378 012 / ohne Ring 5/112/66,56 48 730 2150 8/2021
504 19378 504 / Ø73,1-Ø66,45 5/112/66,45 50 730 2150 8/2021
501 19378 501 / Ø73,1-Ø66,6 5/112/66,6 28 730 2150 8/2021
502 19378 502 / Ø73,1-Ø66,6 5/112/66,6 35 730 2150 8/2021
503 19378 503 / Ø73,1-Ø66,6 5/112/66,6 42 730 2150 8/2021
504 19378 504 / Ø73,1-Ø66,6 5/112/66,6 50 730 2150 8/2021
505 19378 505 / Ø73,1-Ø56,1 5/114,3/56,1 45 730 2150 8/2021
505 19378 505 / Ø73,1-Ø60,1 5/114,3/60,1 45 730 2150 8/2021
505 19378 505 / Ø73,1-Ø64,1 5/114,3/64,1 45 730 2150 8/2021
505 19378 505 / Ø73,1-Ø66,1 5/114,3/66,1 45 730 2150 8/2021
505 19378 505 / Ø73,1-Ø66,6 5/114,3/66,6 45 730 2150 8/2021
505 19378 505 / Ø73,1-Ø67,1 5/114,3/67,1 45 730 2150 8/2021
017 19378 017 / Ø72,6x64,1 5/120/64,1 50 730 2150 8/2021
017 19378 017 / ohne Ring 5/120/72,56 50 730 2150 8/2021
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53972 nach §22 StVZO
Prüfbericht Nr. 55811821 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ 19378
Hersteller O.Z. Spa
Seite 2 von 4
Kennzeichnung
KBA-Nummer 53972
Herstellerzeichen MSW
Radtyp und Ausführung 19378... (s.o.)
Radgröße 8,0Jx18H2
Einpreßtiefe ET... (s.o.)
Gießereikennzeichen CMA
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
500 5/108 45 730 2150 FE 12/2021 TRI Pogliano Milanese
016 5/110 40 730 2150 FE 12/2021 TRI Pogliano Milanese
501 5/112 28 730 2150 FE 12/2021 TRI Pogliano Milanese
502 5/112 35 730 2150 FE 12/2021 TRI Pogliano Milanese
503 5/112 42 730 2150 FE 12/2021 TRI Pogliano Milanese
504 5/112 50 730 2150 FE 12/2021 TRI Pogliano Milanese
505 5/114,3 45 730 2150 FE 12/2021 TRI Pogliano Milanese
017 5/120 50 730 2150 FE 12/2021 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
500 5/108 45 730 205/40R18 12/2021 TRI Pogliano Milanese
501 5/112 28 730 205/40R18 12/2021 TRI Pogliano Milanese
504 5/112 50 730 205/40R18 12/2021 TRI Pogliano Milanese
017 5/120 50 730 205/40R18 12/2021 TRI Pogliano Milanese
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53972 nach §22 StVZO
Prüfbericht Nr. 55811821 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ 19378
Hersteller O.Z. Spa
Seite 3 von 4
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
500 5/108 45 730 285/60R18 FE 12/2021 TRI Pogliano Milanese
017 5/120 50 730 285/60R18 FE 12/2021 TRI Pogliano Milanese
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 500 betrug 10,70 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in (siehe Tabelle Testdaten) durchgeführt.
Hinweise zum Sonderrad
Für die Sonderradausführungen 002, 006, 011 und 012 wurden keine Verwendungsbereiche
festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53972 nach §22 StVZO
Prüfbericht Nr. 55811821 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ 19378
Hersteller O.Z. Spa
Seite 4 von 4
Anlagen
Beschreibung 01.12.2021
Radzeichnung 645808 07.06.2021
Zentrierringzeichnung A633/0 26.02.2007
Zentrierringzeichnung A731C3/1 26.02.2007
mit Änderung vom 15.03.2010
Nabenkappenzeichnung XC571FR 26.09.2016
Nabenkappenzeichnung XC566VW 10.05.2013
Nabenkappenzeichnung XC565BW 06.06.2017
Nabenkappenzeichnung XC512BW 20.06.2012
Nabenkappenzeichnung 214C-00 18.04.2017
Zentrierringzeichnung AP726xxxR-Master 05.11.2014
mit Änderung vom 15.04.2019
Befestigungsmittelzeichnung 98_01_00-11-7 20.10.2013
mit Änderung vom 15.10.2019
Befestigungsmittelzeichnung 98_01_00-12-8 29.10.2013
mit Änderung vom 13.07.2020
Befestigungsmittelzeichnung 98_01_00-13-4 29.10.2013
mit Änderung vom 19.02.2018
Befestigungsmittelzeichnung 98_01_00-15-6 29.10.2013
mit Änderung vom 21.09.2020
Verwendungen Anlagen 1-24 21.12.2021
Der Prüfbericht umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Dezember 2021
Pohl 00382044.DOC
