TÜV AUSTRIA AUTOMOTIVE GMBH
Deutschstraße 10
A-1230 Wien

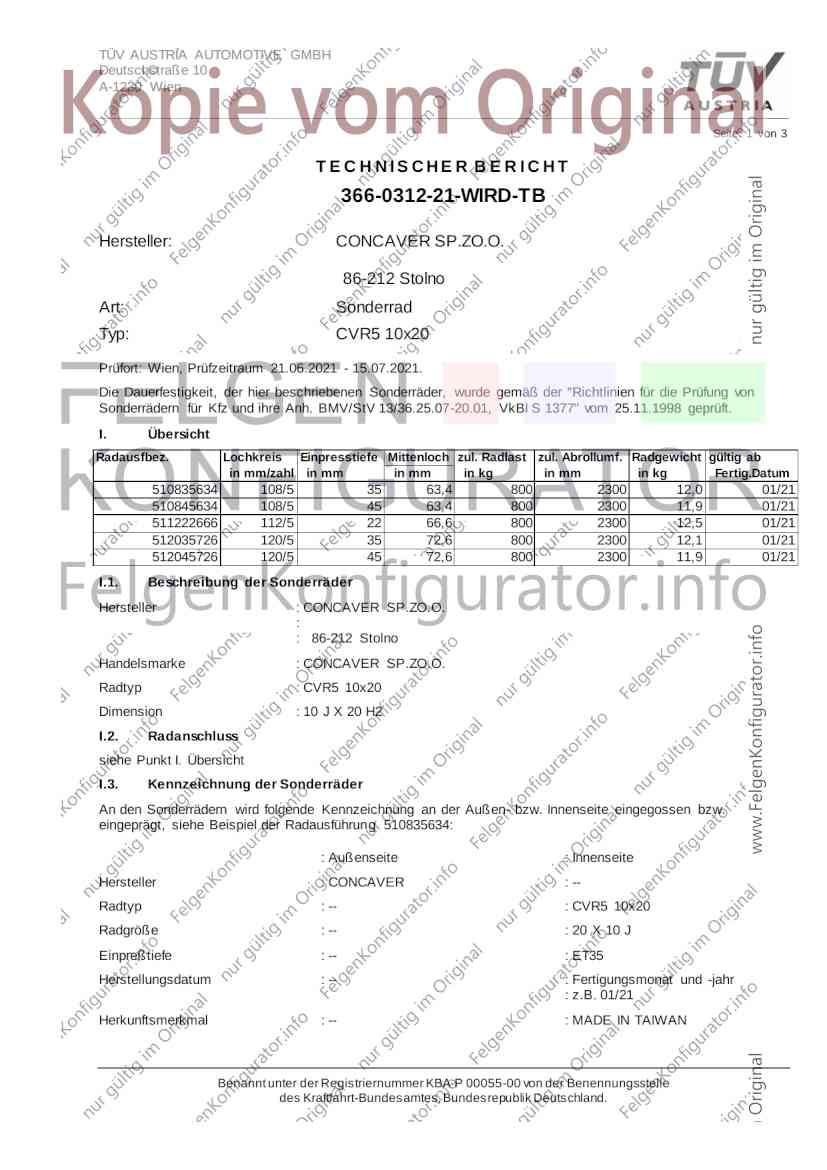

Seite: 1 von 3
T E C H NIS CHE R B E R IC HT
366-0312-21-WIRD-TB
Hersteller: CONCAVER SP.ZO.O.
86-212 Stolno
Art: Sonderrad
Typ: CVR5 10x20
Prüfort: Wien, Prüfzeitraum 21.06.2021 - 15.07.2021.
Die Dauerfestigkeit, der hier beschriebenen Sonderräder, wurde gemäß der "Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
I. Übersicht
Radausfbez. Lochkreis Einpresstiefe Mittenloch zul. Radlast zul. Abrollumf. Radgewicht gültig ab
in mm/zahl in mm in mm in kg in mm in kg Fertig.Datum
510835634 108/5 35 63,4 800 2300 12,0 01/21
510845634 108/5 45 63,4 800 2300 11,9 01/21
511222666 112/5 22 66,6 800 2300 12,5 01/21
512035726 120/5 35 72,6 800 2300 12,1 01/21
512045726 120/5 45 72,6 800 2300 11,9 01/21
I.1. Beschreibung der Sonderräder
Hersteller : CONCAVER SP.ZO.O.
:
: 86-212 Stolno
Handelsmarke : CONCAVER SP.ZO.O.
Radtyp : CVR5 10x20
Dimension : 10 J X 20 H2
I.2. Radanschluss
siehe Punkt I. Übersicht
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 510835634:
: Außenseite : Innenseite
Hersteller : CONCAVER : --
Radtyp : -- : CVR5 10x20
Radgröße : -- : 20 X 10 J
Einpreßtiefe : -- : ET35
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 01/21
Herkunftsmerkmal : -- : MADE IN TAIWAN
Benannt unter der Registriernummer KBA-P 00055-00 von der Benennungsstelle
des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0312-21-WIRD-TB
Radtyp: CVR5 10x20
Antragsteller: CONCAVER SP.ZO.O. Stand: 20.09.2021
______________________________________________________________________________________________________________

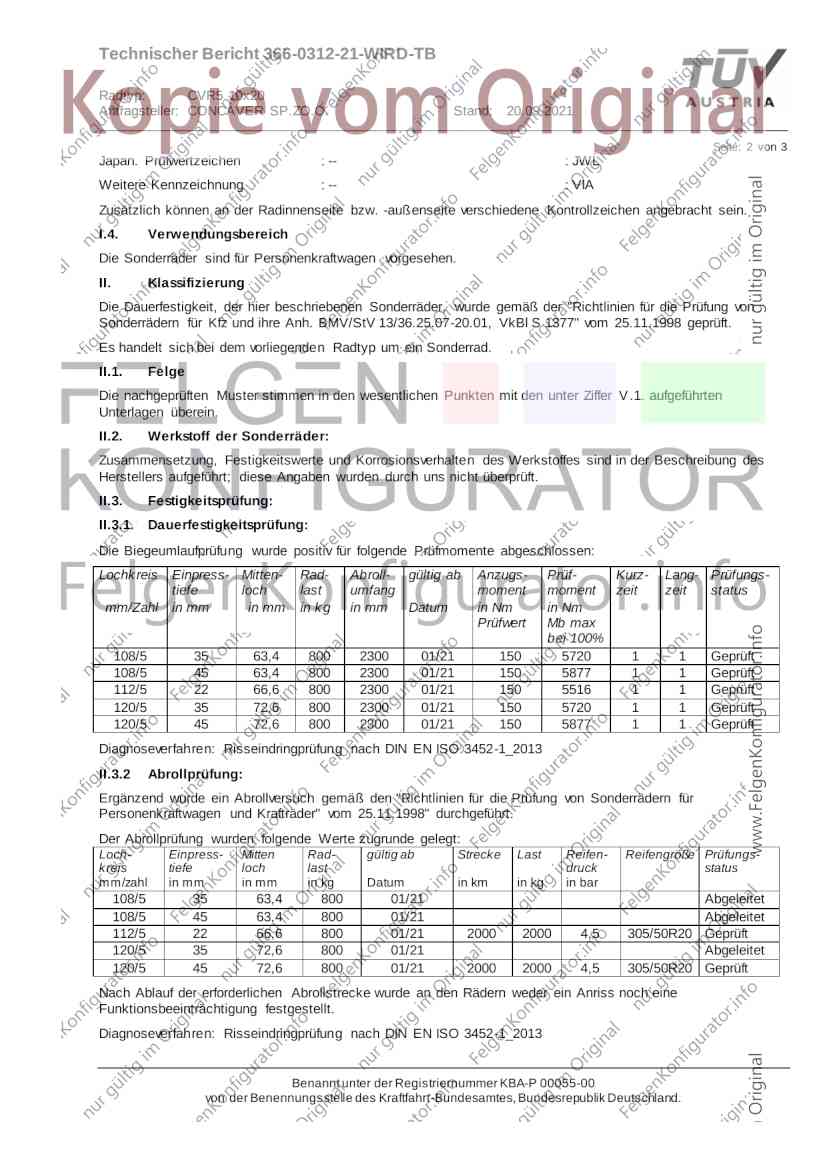

Seite: 2 von 3
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- : VIA
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Klassifizierung
Die Dauerfestigkeit, der hier beschriebenen Sonderräder, wurde gemäß der "Richtlinien für die Prüfung von
Sonderrädern für Kfz und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
Es handelt sich bei dem vorliegenden Radtyp um ein Sonderrad.
II.1. Felge
Die nachgeprüften Muster stimmen in den wesentlichen Punkten mit den unter Ziffer V .1. aufgeführten
Unterlagen überein.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
II.3.1. Dauerfestigkeitsprüfung:
Die Biegeumlaufprüfung wurde positiv für folgende Prüfmomente abgeschlossen:
Lochk reis Einpress- Mitten- Rad- Abroll- gültig ab Anzugs- Prüf- Kurz- Lang- Prüfungs-
tiefe loch last umfang moment moment zeit zeit status
mm/Zahl in mm in mm in k g in mm Datum in Nm in Nm
Prüfwert Mb max
bei 100%
108/5 35 63,4 800 2300 01/21 150 5720 1 1 Geprüft
108/5 45 63,4 800 2300 01/21 150 5877 1 1 Geprüft
112/5 22 66,6 800 2300 01/21 150 5516 1 1 Geprüft
120/5 35 72,6 800 2300 01/21 150 5720 1 1 Geprüft
120/5 45 72,6 800 2300 01/21 150 5877 1 1 Geprüft
Diagnoseverfahren: Risseindringprüfung nach DIN EN ISO 3452-1_2013
II.3.2 Abrollprüfung:
Ergänzend wurde ein Abrollversuch gemäß den "Richtlinien für die Prüfung von Sonderrädern für
Personenkraftwagen und Krafträder" vom 25.11.1998" durchgeführt.
Der Abrollprüfung wurden folgende Werte zugrunde gelegt:
Loch- Einpress- Mitten Rad- gültig ab Strecke Last Reifen- Reifengröße Prüfungs-
kreis tiefe loch last druck status
mm/zahl in mm in mm in kg Datum in km in kg in bar
108/5 35 63,4 800 01/21 Abgeleitet
108/5 45 63,4 800 01/21 Abgeleitet
112/5 22 66,6 800 01/21 2000 2000 4,5 305/50R20 Geprüft
120/5 35 72,6 800 01/21 Abgeleitet
120/5 45 72,6 800 01/21 2000 2000 4,5 305/50R20 Geprüft
Nach Ablauf der erforderlichen Abrollstrecke wurde an den Rädern weder ein Anriss noch eine
Funktionsbeeinträchtigung festgestellt.
Diagnoseverfahren: Risseindringprüfung nach DIN EN ISO 3452-1_2013
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Technischer Bericht 366-0312-21-WIRD-TB
Radtyp: CVR5 10x20
Antragsteller: CONCAVER SP.ZO.O. Stand: 20.09.2021
______________________________________________________________________________________________________________

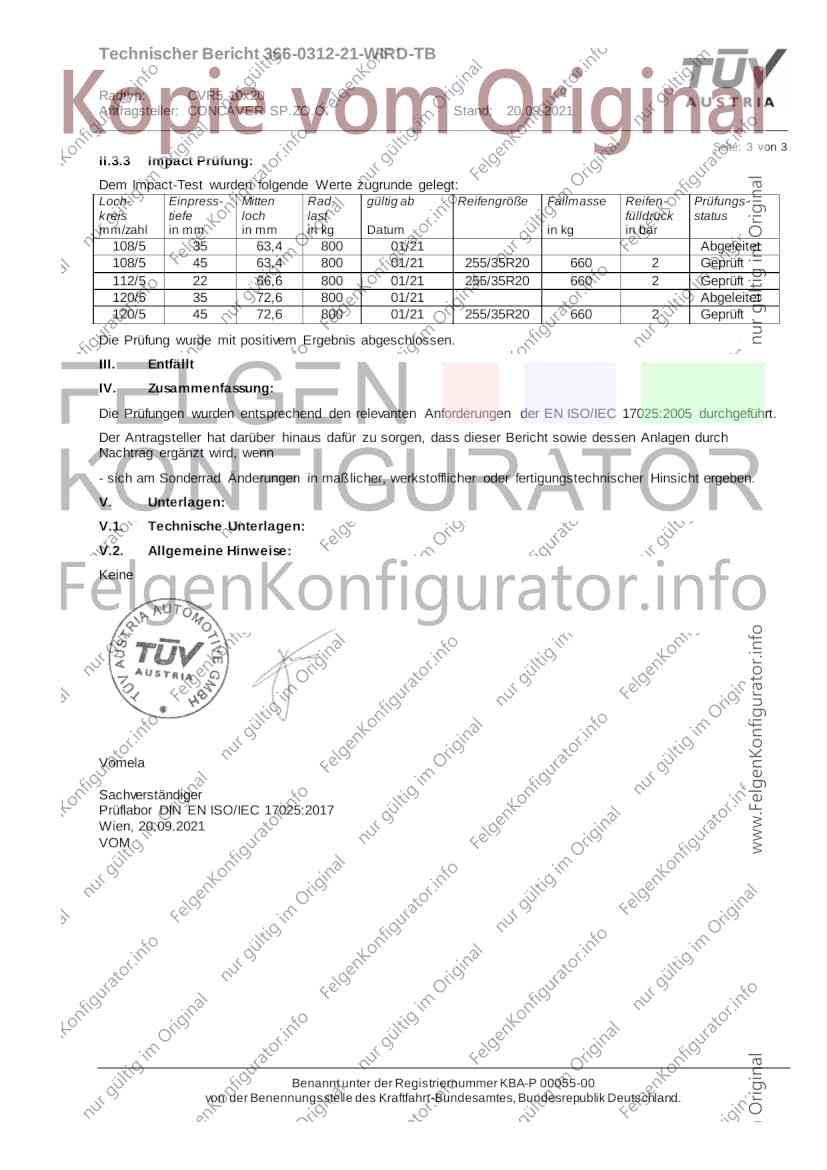

Seite: 3 von 3
II.3.3 Impact Prüfung:
Dem Impact-Test wurden folgende Werte zugrunde gelegt:
Loch- Einpress- Mitten Rad- gültig ab Reifengröße Fallmasse Reifen- Prüfungs-
kreis tiefe loch last fülldruck status
mm/zahl in mm in mm in kg Datum in kg in bar
108/5 35 63,4 800 01/21 Abgeleitet
108/5 45 63,4 800 01/21 255/35R20 660 2 Geprüft
112/5 22 66,6 800 01/21 255/35R20 660 2 Geprüft
120/5 35 72,6 800 01/21 Abgeleitet
120/5 45 72,6 800 01/21 255/35R20 660 2 Geprüft
Die Prüfung wurde mit positivem Ergebnis abgeschlossen.
III. Entfällt
IV. Zusammenfassung:
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005 durchgeführt.
Der Antragsteller hat darüber hinaus dafür zu sorgen, dass dieser Bericht sowie dessen Anlagen durch
Nachtrag ergänzt wird, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
V. Unterlagen:
V.1. Technische Unterlagen:
V.2. Allgemeine Hinweise:
Keine
Vomela
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025:2017
Wien, 20.09.2021
VOM
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
