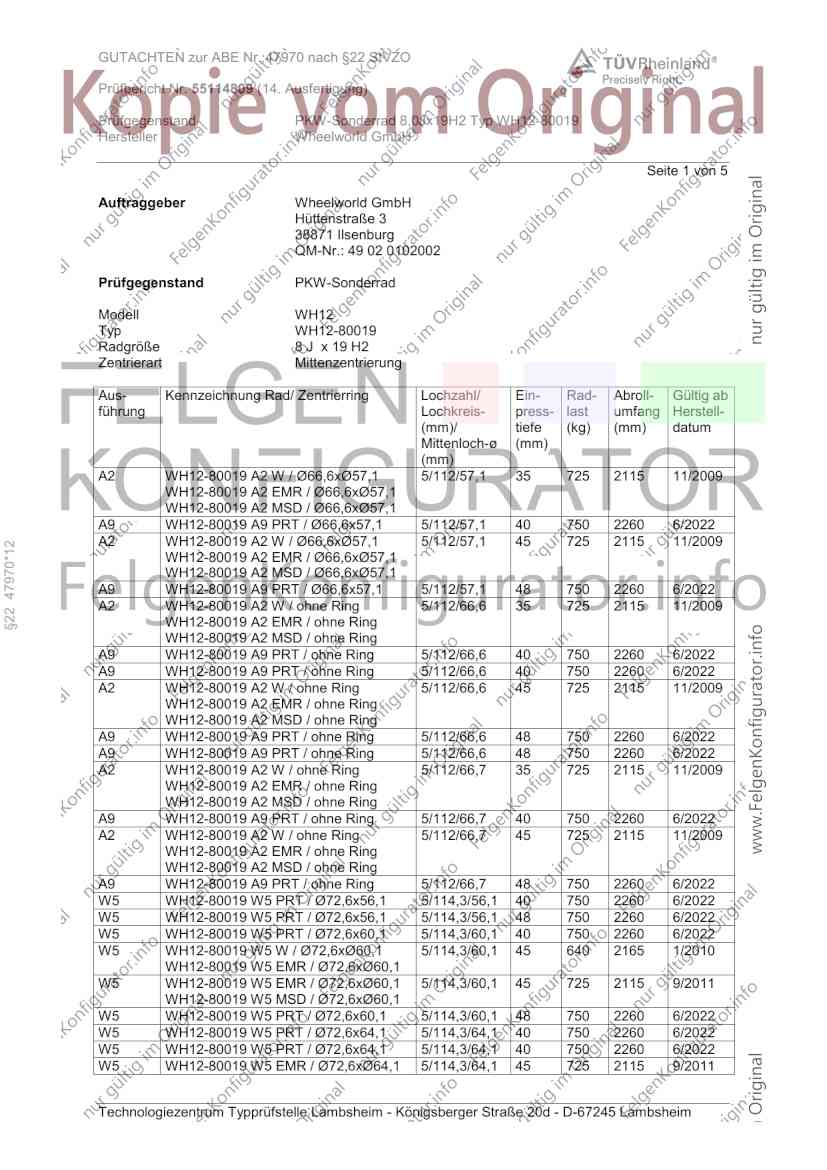

GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Prüfbericht Nr. 55114809 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 1 von 5
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.: 49 02 0102002
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-80019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
A2 WH12-80019 A2 W / Ø66,6xØ57,1 5/112/57,1 35 725 2115 11/2009
WH12-80019 A2 EMR / Ø66,6xØ57,1
WH12-80019 A2 MSD / Ø66,6xØ57,1
A9 WH12-80019 A9 PRT / Ø66,6x57,1 5/112/57,1 40 750 2260 6/2022
A2 WH12-80019 A2 W / Ø66,6xØ57,1 5/112/57,1 45 725 2115 11/2009
§22 47970*12
WH12-80019 A2 EMR / Ø66,6xØ57,1
WH12-80019 A2 MSD / Ø66,6xØ57,1
A9 WH12-80019 A9 PRT / Ø66,6x57,1 5/112/57,1 48 750 2260 6/2022
A2 WH12-80019 A2 W / ohne Ring 5/112/66,6 35 725 2115 11/2009
WH12-80019 A2 EMR / ohne Ring
WH12-80019 A2 MSD / ohne Ring
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,6 40 750 2260 6/2022
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,6 40 750 2260 6/2022
A2 WH12-80019 A2 W / ohne Ring 5/112/66,6 45 725 2115 11/2009
WH12-80019 A2 EMR / ohne Ring
WH12-80019 A2 MSD / ohne Ring
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,6 48 750 2260 6/2022
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,6 48 750 2260 6/2022
A2 WH12-80019 A2 W / ohne Ring 5/112/66,7 35 725 2115 11/2009
WH12-80019 A2 EMR / ohne Ring
WH12-80019 A2 MSD / ohne Ring
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,7 40 750 2260 6/2022
A2 WH12-80019 A2 W / ohne Ring 5/112/66,7 45 725 2115 11/2009
WH12-80019 A2 EMR / ohne Ring
WH12-80019 A2 MSD / ohne Ring
A9 WH12-80019 A9 PRT / ohne Ring 5/112/66,7 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x56,1 5/114,3/56,1 40 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x56,1 5/114,3/56,1 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x60,1 5/114,3/60,1 40 750 2260 6/2022
W5 WH12-80019 W5 W / Ø72,6xØ60,1 5/114,3/60,1 45 640 2165 1/2010
WH12-80019 W5 EMR / Ø72,6xØ60,1
W5 WH12-80019 W5 EMR / Ø72,6xØ60,1 5/114,3/60,1 45 725 2115 9/2011
WH12-80019 W5 MSD / Ø72,6xØ60,1
W5 WH12-80019 W5 PRT / Ø72,6x60,1 5/114,3/60,1 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x64,1 5/114,3/64,1 40 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x64,1 5/114,3/64,1 40 750 2260 6/2022
W5 WH12-80019 W5 EMR / Ø72,6xØ64,1 5/114,3/64,1 45 725 2115 9/2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Prüfbericht Nr. 55114809 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 2 von 5
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
WH12-80019 W5 MSD / Ø72,6xØ64,1
W5 WH12-80019 W5 W / Ø72,6xØ64,1 5/114,3/64,1 45 640 2165 1/2010
WH12-80019 W5 EMR / Ø72,6xØ64,1
W5 WH12-80019 W5 PRT / Ø72,6x64,1 5/114,3/64,1 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x64,1 5/114,3/64,1 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x66,1 5/114,3/66,1 40 750 2260 6/2022
W5 WH12-80019 W5 EMR / Ø72,6xØ66,1 5/114,3/66,1 45 725 2115 9/2011
WH12-80019 W5 MSD / Ø72,6xØ66,1
W5 WH12-80019 W5 W / Ø72,6xØ66,1 5/114,3/66,1 45 640 2165 1/2010
WH12-80019 W5 EMR / Ø72,6xØ66,1
W5 WH12-80019 W5 PRT / Ø72,6x66,1 5/114,3/66,1 48 750 2260 6/2022
W5 WH12-80019 W5 PRT / Ø72,6x67,1 5/114,3/67,1 40 750 2260 6/2022
W5 WH12-80019 W5 EMR / Ø72,6xØ67,1 5/114,3/67,1 45 725 2115 9/2011
WH12-80019 W5 MSD / Ø72,6xØ67,1
W5 WH12-80019 W5 W / Ø72,6xØ67,1 5/114,3/67,1 45 640 2165 1/2010
WH12-80019 W5 EMR / Ø72,6xØ67,1
W5 WH12-80019 W5 PRT / Ø72,6x67,1 5/114,3/67,1 48 750 2260 6/2022
§22 47970*12
W5 WH12-80019 W5 PRT / Ø72,6x70,6 5/114,3/70,6 40 750 2260 6/2022
W6 WH12-80019 W6 EMR / TE01 5/120/64,1 35 725 2115 12/2011
Ø72,6xØ64,1
WH12-80019 W6 MSD / TE01
Ø72,6xØ64,1
W6 WH12-80019 W6 EMR / ohne Ring 5/120/72,6 35 725 2115 12/2011
WH12-80019 W6 MSD / ohne Ring
Kennzeichnung
KBA-Nummer 47970
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-80019
Radgröße 8,0Jx19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen ww. W; EMR; MSD; PRT
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Prüfbericht Nr. 55114809 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 3 von 5
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Ergänzend zu den bisher genehmigten bzw. geprüften Ausführungen wurden ab Juni 2011 folgende
Biegeumlaufprüfungen durchgeführt:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
A2 5/112/66,6 35 725 2115 FE 11/2009 TRC Wuxi
A2 5/112/66,6 35 725 2115 FE 04/2016 TRC Wuxi
A9 5/112/66,6 40 750 2260 FE 07/2022 TRM Shah Alam
A2 5/112/66,6 45 725 2115 FE 11/2009 TRC Wuxi
§22 47970*12
A2 5/112/66,6 45 725 2115 FE 04/2016 TRC Wuxi
A9 5/112/66,6 48 750 2260 FE 07/2022 TRM Shah Alam
W5 5/114,3 40 750 2260 FE 07/2022 TRM Shah Alam
W5 5/114,3 45 640 2165 FE 02/2010 TRC Wuxi
W5 5/114,3 45 725 2115 FE 10/2011 TRC Wuxi
W5 5/114,3 45 725 2115 FE 04/2016 TRC Wuxi
W5 5/114,3 48 750 2260 FE 07/2022 TRM Shah Alam
W6 5/120/72,6 35 725 2115 FE 01/2012 TRC Wuxi
W6 5/120/72,6 35 725 2115 FE 04/2016 TRC Wuxi
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
A2 5/112/66,6 35 725 225/30R19 11/2009 TRC Wuxi
A2 5/112/66,6 45 725 225/30R19 11/2009 TRC Wuxi
W5 5/114,3 45 640 225/30R19 02/2010 TRC Wuxi
W5 5/114,3 45 725 215/35R19 10/2011 TRC Wuxi
W6 5/120/72,6 35 725 215/35R19 01/2012 TRC Wuxi
A2 5/112/66,6 45 725 215/35R19 04/2016 TRC Wuxi
W5 5/114,3 45 725 215/35R19 04/2016 TRC Wuxi
W6 5/120/72,6 35 725 215/35R19 04/2016 TRC Wuxi
A9 5/112/66,6 48 750 215/35R19 07/2022 TRM Shah Alam
W5 5/114,3 48 750 215/35R19 07/2022 TRM Shah Alam
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Prüfbericht Nr. 55114809 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 4 von 5
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
A2 5/112/66,6 45 725 285/55R19 FE 11/2009 TRC Wuxi
W5 5/114,3 45 725 285/55R19 FE 10/2011 TRC Wuxi
W6 5/120/72,6 35 725 285/55R19 FE 04/2016 TRC Wuxi
A9 5/112/66,6 48 750 285/55R19 FE 07/2022 TRM Shah Alam
W5 5/114,3 48 750 285/55R19 FE 08/2022 TRM Shah Alam
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
§22 47970*12
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 112/5-ET45 betrug 11,57 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Wuxi beim TUV Rheinland Automotive Testing
Co.,Ltd im November 2009 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47970 nach §22 StVZO
Prüfbericht Nr. 55114809 (14. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ WH12-80019
Hersteller Wheelworld GmbH
Seite 5 von 5
Anlagen
Beschreibung (W) - 10.08.2009
Radzeichnung Blatt 1+2 LZ-19-82 24.08.2009
mit Änderung vom 05.12.2009
Beschreibung (W) - 05.02.2009
Beschreibung (EMR) - 18.11.2011
Radzeichnung Blatt 1 WH12-809 28.07.2011
mit Änderung vom 03.12.2012
Radzeichnung Blatt 2 WH12-809 29.07.2011
mit Änderung vom 03.12.2012
Beschreibung (EMR + MSD) - 26.01.2017
Radzeichnung W-6321980-3545-01 16.06.2016
mit Änderung vom 16.06.2016
Beschreibung (PRT) - 18.08.2022
Radzeichnung (PRT) P2064-WH12 80019_R1 31.12.2021
Komplette Zubehörübersicht Revision 11 02.03.2022
Verwendung Anlage 1 - 37
Der Prüfbericht umfasst Blatt 1 bis 5.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
§22 47970*12
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. November 2022
Kocher 00399457.DOC
sw
