Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 1 von 8
Prüfbericht
Test Report
No. 366-0560-12-WIRD
Gemäß dem Übereinkommen über die Agreement concerning the adoption of uniform
Annahme Einheitlicher Technischer technical prescriptions for the wheeled
Vorschriften für Radfahrzeuge, vehicles, equipment and parts which can be
Ausrüstungsgegenstände und Teile, die in fitted and/or be used on wheeled vehicles and
Radfahrzeuge(n) eingebaut und/oder the conditions for reciprocal recognition of
verwendet werden können, und die approvals granted on the basis of these
Bedingungen für die gegenseitige Anerkennung prescriptions.
R124 E1*124R00/03*0330*00
von Genehmigungen, die nach diesen
Vorschriften erteilt wurden
Einheitliche Bedingungen für die Genehmigung von Rädern für
Personenkraftwagen und ihre Anhänger
Uniform provisions concerning the approval of wheels for
passenger cars and their trailers
ECE-R 124 zuletzt ergänzt 07.01.2022
as last amended in
Genehmigungsstand Approval status
Genehmigungsnummer Rad-Teilenummer
Number of approval Wheel part number
ECE (E1) 124 R - 000330 9384
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 2 von 8

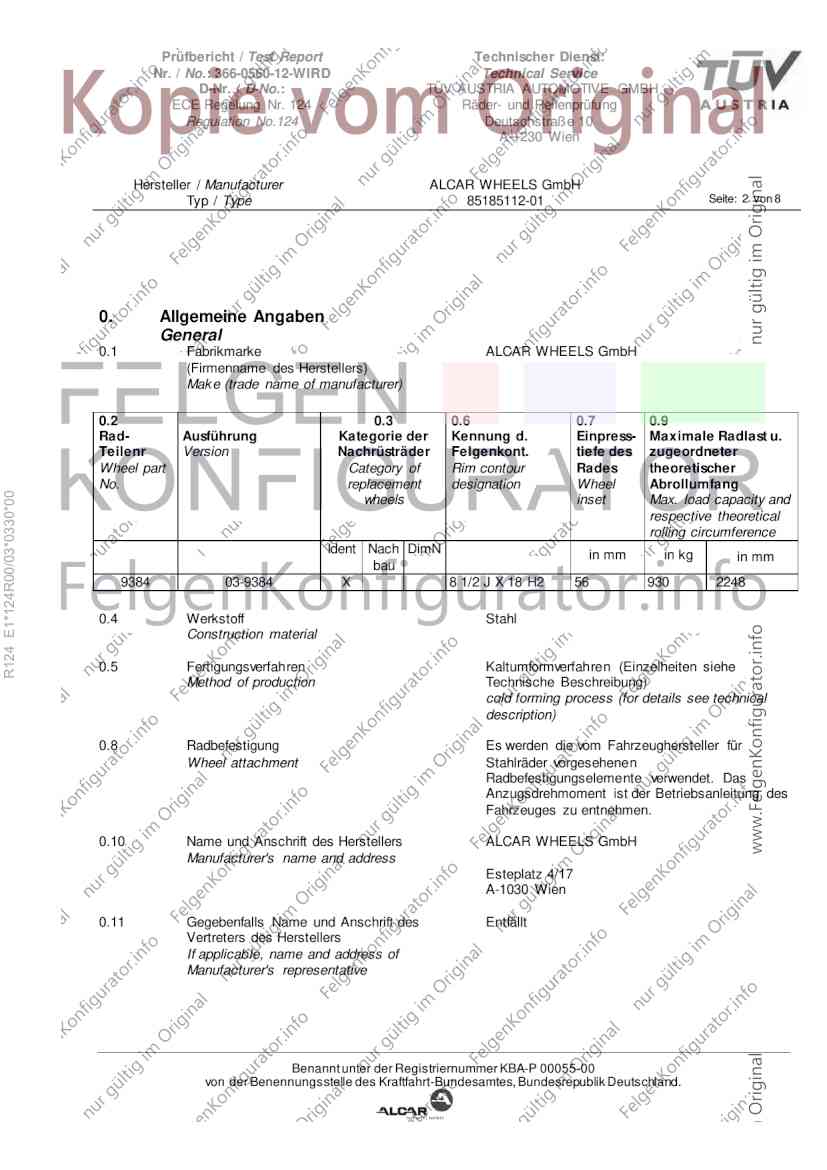

0. Allgemeine Angaben
General
0.1 Fabrikmarke ALCAR WHEELS GmbH
(Firmenname des Herstellers)
Mak e (trade name of manufacturer)
0.2 0.3 0.6 0.7 0.9
Rad- Ausführung Kategorie der Kennung d. Einpress- Maximale Radlast u.
Teilenr Version Nachrüsträder Felgenkont. tiefe des zugeordneter
Wheel part Category of Rim contour Rades theoretischer
No. replacement designation Wheel Abrollumfang
R124 E1*124R00/03*0330*00
wheels inset Max. load capacity and
respective theoretical
rolling circumference
Ident Nach DimN in mm in kg in mm
bau
9384 03-9384 X 8 1/2 J X 18 H2 56 930 2248
0.4 Werkstoff Stahl
Construction material
0.5 Fertigungsverfahren Kaltumformverfahren (Einzelheiten siehe
Method of production Technische Beschreibung)
cold forming process (for details see technical
description)
0.8 Radbefestigung Es werden die vom Fahrzeughersteller für
Wheel attachment Stahlräder vorgesehenen
Radbefestigungselemente verwendet. Das
Anzugsdrehmoment ist der Betriebsanleitung des
Fahrzeuges zu entnehmen.
0.10 Name und Anschrift des Herstellers ALCAR WHEELS GmbH
Manufacturer's name and address
Esteplatz 4/17
A-1030 Wien
0.11 Gegebenfalls Name und Anschrift des Entfällt
Vertreters des Herstellers
If applicable, name and address of
Manufacturer's representative
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 3 von 8
1 Prüfgegenstand
Testobject
1.1 Übersicht
Overview
Ausführung Ausführungsbezeichnung Loch- Mitten- Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung in mm / in mm tiefe last umf. Fertig.
Rad Zentrierring -zahl in mm in kg in mm Datum
03-9384 9384 ohne 112/5 57,09 56 930 2248 07/22
1.2 Radkennzeichnung
Wheel mark ing
R124 E1*124R00/03*0330*00
Ausführung / Version. Außenseite / outside Innenseite / inside
03-9384 X -
1.2.1 Vorgeschriebene Kennzeichnungen
Mandatory mark ings
Namen oder Kennung der Einpress- Herstell- Ausführungs- Genehmigungs- Zusätzliche
Warenzeichen Rad oder tiefe datum bezeichnung zeichen Kennzeich-
des Felgenkontur Wheel Date of Version Approval mark nung
Herstellers Wheel or rim inset manufac mark ing Additional
Manufacturer contour turing mark ing
name or trade designation
mark Wheel
part No.
ALST 8 1/2 J X 18 H2 56 07.22 9384 (E1) 124R- 000330 03
1.2.2 Zusätzliche Kennzeichnung 03...Maxion Inci Jant Sanayi A.S.
Additional mark ing
1.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 4 von 8
2 Prüfung
Test
2.1 Prüfbedingungen
Test Conditions
2.1.1 Mess- und Prüfeinrichtungen Die Prüfungen wurden auf Anlagen durchgeführt, die den
Equipment for measuring and Anforderungen der Regelung entsprechen.
testing The equipment, on which the tests were carried out,
fulfilled the requirements of the regulation.
2.1.2 Prüfplan
Testplan
R124 E1*124R00/03*0330*00
Stahlscheibenräder
Ausführung / Version. Identrad Nachbaurad dimensionsgleiches
Nachrüstrad
03-9384 X
Art der Prüfung
Ausführung / Version. Umlaufbiegeprüfung Abrollprüfung Anbau am Fahrzeug
nach Anhang 6 nach Anhang 7 Abschnitt 2 des Anhanges 10
03-9384 OK
Allgemeine Anforderungen 1. Die Felgenkontur entspricht im Wesentlichen der
E.T.R.T.O. / JATMA
2. Die Felgenkontur gewährleistet die richtige Montage
von Reifen und Ventilen.
3. Die Räder sind nur schlauchlos zu verwenden, die
Luftdichtheit ist gewährleistet.
4. Die bei der Herstellung des Rades verwendeten
Werkstoffe wurden analysiert und sind in der
Beschreibung des Herstellers aufgeführt:
Chemische Analyse
Mechanische Eigenschaften
Analyse von metallurgischen Mängeln und der
Struktur der Prüfstücke
2.1.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 5 von 8

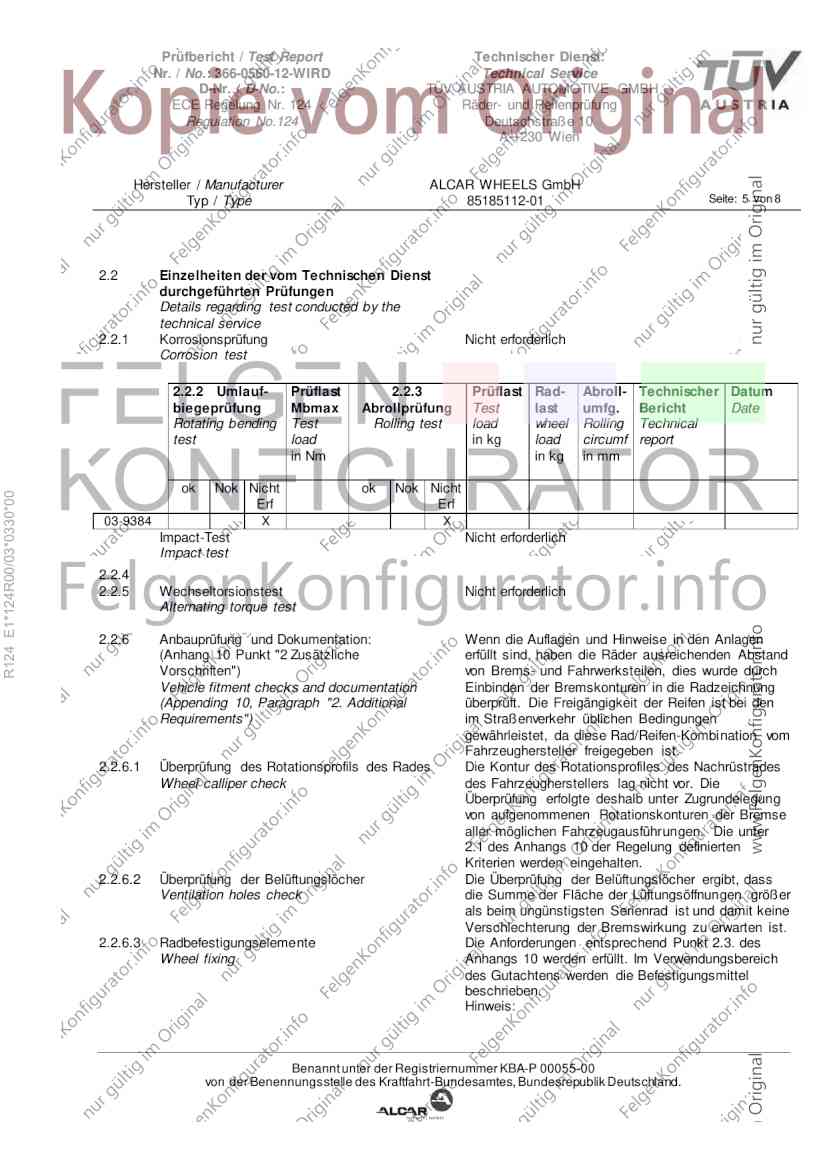

2.2 Einzelheiten der vom Technischen Dienst
durchgeführten Prüfungen
Details regarding test conducted by the
technical service
2.2.1 Korrosionsprüfung Nicht erforderlich
Corrosion test
2.2.2 Umlauf- Prüflast 2.2.3 Prüflast Rad- Abroll- Technischer Datum
biegeprüfung Mbmax Abrollprüfung Test last umfg. Bericht Date
Rotating bending Test Rolling test load wheel Rolling Technical
test load in kg load circumf report
in Nm in kg in mm
ok Nok Nicht ok Nok Nicht
R124 E1*124R00/03*0330*00
Erf Erf
03-9384 X X
Impact-Test Nicht erforderlich
Impact test
2.2.4
2.2.5 Wechseltorsionstest Nicht erforderlich
Alternating torque test
2.2.6 Anbauprüfung und Dokumentation: Wenn die Auflagen und Hinweise in den Anlagen
(Anhang 10 Punkt "2 Zusätzliche erfüllt sind, haben die Räder ausreichenden Abstand
Vorschriften") von Brems- und Fahrwerksteilen, dies wurde durch
Vehicle fitment check s and documentation Einbinden der Bremskonturen in die Radzeichnung
(Appending 10, Paragraph "2. Additional überprüft. Die Freigängigkeit der Reifen ist bei den
Requirements") im Straßenverkehr üblichen Bedingungen
gewährleistet, da diese Rad/Reifen-Kombination vom
Fahrzeughersteller freigegeben ist.
2.2.6.1 Überprüfung des Rotationsprofils des Rades Die Kontur des Rotationsprofiles des Nachrüstrades
Wheel calliper check des Fahrzeugherstellers lag nicht vor. Die
Überprüfung erfolgte deshalb unter Zugrundelegung
von aufgenommenen Rotationskonturen der Bremse
aller möglichen Fahrzeugausführungen. Die unter
2.1 des Anhangs 10 der Regelung definierten
Kriterien werden eingehalten.
2.2.6.2 Überprüfung der Belüftungslöcher Die Überprüfung der Belüftungslöcher ergibt, dass
Ventilation holes check die Summe der Fläche der Lüftungsöffnungen größer
als beim ungünstigsten Serienrad ist und damit keine
Verschlechterung der Bremswirkung zu erwarten ist.
2.2.6.3 Radbefestigungselemente Die Anforderungen entsprechend Punkt 2.3. des
Wheel fixing Anhangs 10 werden erfüllt. Im Verwendungsbereich
des Gutachtens werden die Befestigungsmittel
beschrieben.
Hinweis:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 6 von 8
Das Anzugsmoment für die Radbefestigungen ist
einzuhalten. Die Verwendung eines kalibrierten
Drehmomentschlüssels wird daher empfohlen. Nach
einer Fahrtstrecke von 50 km müssen die
Radbefestigungen mit dem geforderten
Anzugsmoment nachgezogen werden
2.2.6.4 Vorstehende Außenkanten Die Vorgaben der ECE R 26 6.7. werden erfüllt.
External projections
2.2.7 Allgemeine Anforderungen Die Maße und Toleranzen der Felgenkontur
General requirements entsprechend E.T.R.T.O / JATMA Norm, die
allgemeinen Anforderungen der ECE Regelung 124
werden erfüllt.
2.2.8 Bemerkungen Die Werkstoffuntersuchung nach Anhang 4 wurde
Remark s durch den Hersteller durchgeführt. Diese Angaben
wurden von uns nicht überprüft.
Alle durchgeführten Prüfungen entsprechen auch der
R124 E1*124R00/03*0330*00
ECE-Regelung 124
2.3 Bewertung von durch den Hersteller bereitgestellten Unterlagen
Evalutation of Documents provided by the manufacturer
Radzeichnungen Die vorgelegten Zeichnungen entsprechen den in der
Drawings of the wheel ECE Regelung 124 beschriebenen Anforderungen
Technische Beschreibung Die technische Beschreibung entspricht den in der
Technical discription ECE Regelung 124 beschriebenen Anforderungen
2.3.1 Angaben zu Verwendung und Anbau Der in der Anlage 9 dargestellte
(Verwendungsbereichsdarstellung) Verwendungsbereich wurde durch den Technischen
Vehicle characteristics (description of Dienst TÜV AUSTRIA AUTOMOTIVE GMBH
application range) definiert.
Die Anforderungen entsprechend der Festlegungen
des Anhangs 10 Punkte 1.2 Fahrzeugmerkmale, 1.3
zusätzliche Merkmale und 1.4 Nähere Angaben zur
Anbauanleitung werden erfüllt.
2.3.2 Werkstoffprüfungen nach Anhang 4 Die Durchführung der nach den Festlegungen des
Material Test according to Annex 4) Anhangs 4 vorgesehenen Prüfungen wurde durch
den Hersteller dokumentiert. Die entsprechend der
Regelung vorgeschriebenen Prüfungen wurden
durchgeführt.
2.3.3 Bemerkungen
keine
Remark s
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien

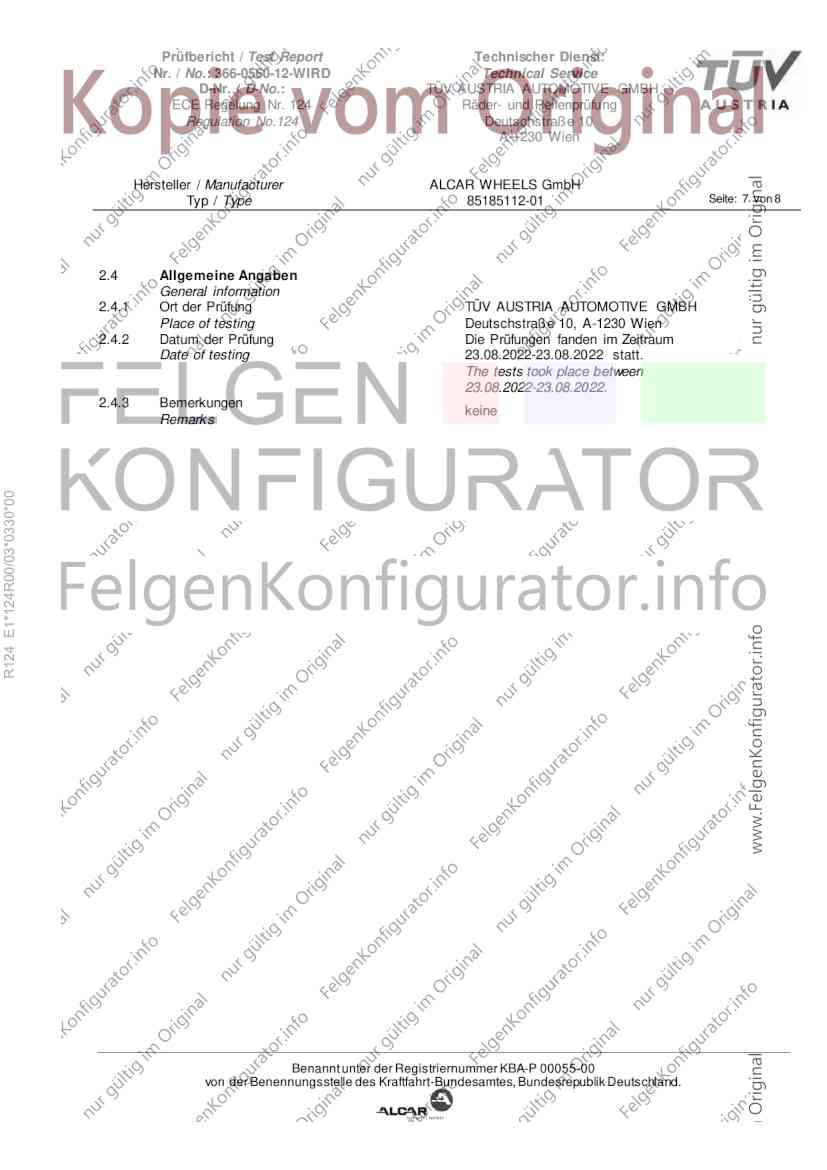

Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 7 von 8
2.4 Allgemeine Angaben
General information
2.4.1 Ort der Prüfung TÜV AUSTRIA AUTOMOTIVE GMBH
Place of testing Deutschstraße 10, A-1230 Wien
2.4.2 Datum der Prüfung Die Prüfungen fanden im Zeitraum
Date of testing 23.08.2022-23.08.2022 statt.
The tests took place between
23.08.2022-23.08.2022.
2.4.3 Bemerkungen
keine
Remark s
R124 E1*124R00/03*0330*00
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Prüfbericht / Test Report Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 8 von 8
3 Technische Unterlagen
Technical documentation
siehe Anlage Technische Unterlagen
see enclosure technical documentation
4 Schlussbescheinigung
Statement of conformity
Der in diesem Prüfbericht und den zugehörigen Anlagen beschriebene Typ entspricht der o.a.
Prüfspezifikation.
The type described in this test report and the appendices attached are in compliance with the Test
R124 E1*124R00/03*0330*00
Specification mentioned above.
Die Prüfungen wurden entsprechend den relevanten Anforderungen der EN ISO/IEC 17025:2005
durchgeführt.
The tests were carried out in accordance with the relevant requirements of EN ISO/IEC 17025:2005
Dieser Prüfbericht umfasst die Seiten 1 bis 8.
The Test Report comprises pages 1 to 8.
Eine auszugsweise Vervielfältigung oder Wiedergabe dieses Schriftstückes bedarf der schriftlichen
Zustimmung der TÜV AUSTRIA AUTOMOTIVE GMBH.
The reproduction and/or duplication of this document in extracts is subject to the written approval by
TÜV AUSTRIA AUTOMOTIVE GMBH.
Wien, 23.08.2022
Cinibulk
Sachverständiger
Prüflabor EN ISO/IEC 17025:2017
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Anlage 1 / Appendix 1 Technischer Dienst:
Nr. / No.: 366-0560-12-WIRD Technical Service
D-Nr. / D-No.: 354166/3000 TÜV AUSTRIA AUTOMOTIVE GMBH
ECE Regelung Nr. 124 Räder- und Reifenprüfung
Regulation No.124 Deutschstraße 10
A-1230 Wien
Hersteller / Manufacturer ALCAR WHEELS GmbH
Typ / Type 85185112-01 Seite: 1 von 1
Liste der Änderungen
List of modifications
Einzelheiten zum Antrag vom Datum 23.08.2022
More details for application of Date
Es wird berichtigt
Correction of
R124 E1*124R00/03*0330*00
Es wird geändert
Modification of
Es wird hinzugefügt
Addition of
Es entfällt
Deletion of
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
