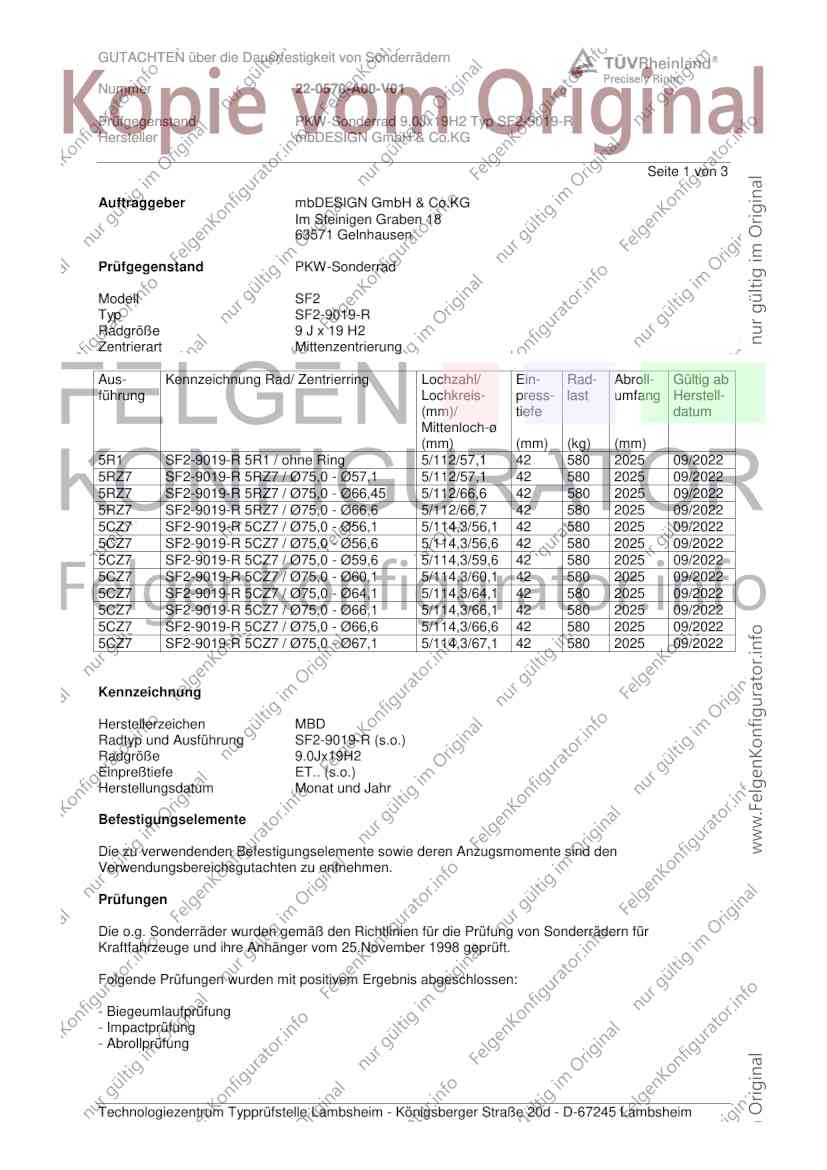

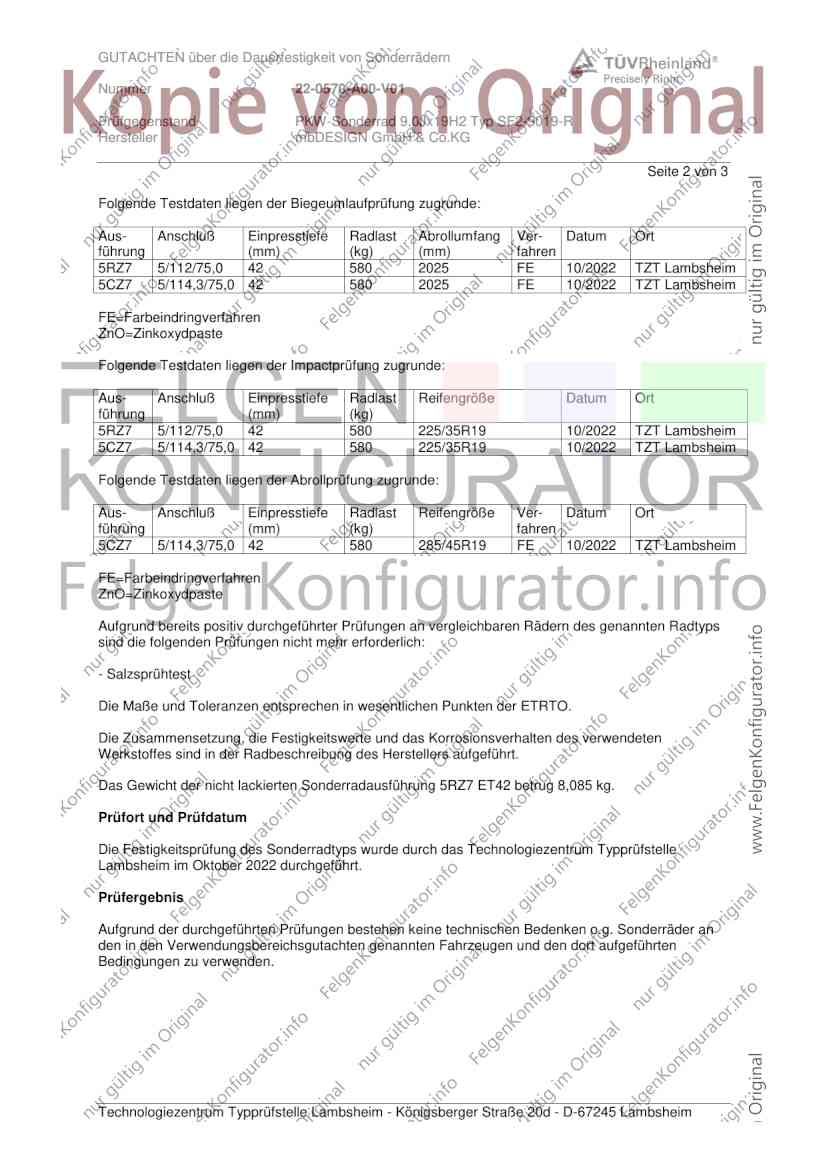

GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 22-0570-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-R
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 3
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
Prüfgegenstand PKW-Sonderrad
Modell SF2
Typ SF2-9019-R
Radgröße 9 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe datum
Mittenloch-ø
(mm) (mm) (kg) (mm)
5R1 SF2-9019-R 5R1 / ohne Ring 5/112/57,1 42 580 2025 09/2022
5RZ7 SF2-9019-R 5RZ7 / Ø75,0 - Ø57,1 5/112/57,1 42 580 2025 09/2022
5RZ7 SF2-9019-R 5RZ7 / Ø75,0 - Ø66,45 5/112/66,6 42 580 2025 09/2022
5RZ7 SF2-9019-R 5RZ7 / Ø75,0 - Ø66,6 5/112/66,7 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø56,1 5/114,3/56,1 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø56,6 5/114,3/56,6 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø59,6 5/114,3/59,6 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø60,1 5/114,3/60,1 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø64,1 5/114,3/64,1 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø66,1 5/114,3/66,1 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø66,6 5/114,3/66,6 42 580 2025 09/2022
5CZ7 SF2-9019-R 5CZ7 / Ø75,0 - Ø67,1 5/114,3/67,1 42 580 2025 09/2022
Kennzeichnung
Herstellerzeichen MBD
Radtyp und Ausführung SF2-9019-R (s.o.)
Radgröße 9.0Jx19H2
Einpreßtiefe ET.. (s.o.)
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Impactprüfung
- Abrollprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 22-0570-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-R
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Abrollumfang Ver- Datum Ort
führung (mm) (kg) (mm) fahren
5RZ7 5/112/75,0 42 580 2025 FE 10/2022 TZT Lambsheim
5CZ7 5/114,3/75,0 42 580 2025 FE 10/2022 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Datum Ort
führung (mm) (kg)
5RZ7 5/112/75,0 42 580 225/35R19 10/2022 TZT Lambsheim
5CZ7 5/114,3/75,0 42 580 225/35R19 10/2022 TZT Lambsheim
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Einpresstiefe Radlast Reifengröße Ver- Datum Ort
führung (mm) (kg) fahren
5CZ7 5/114,3/75,0 42 580 285/45R19 FE 10/2022 TZT Lambsheim
FE=Farbeindringverfahren
ZnO=Zinkoxydpaste
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5RZ7 ET42 betrug 8,085 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde durch das Technologiezentrum Typprüfstelle
Lambsheim im Oktober 2022 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN über die Dauerfestigkeit von Sonderrädern
Nummer 22-0570-A00-V01
Prüfgegenstand PKW-Sonderrad 9.0Jx19H2 Typ SF2-9019-R
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 3
Anlagen
Beschreibung - 20.10.2022
Radzeichnung Blatt 1+2 SF2-9019-R 13.10.2022
mit Änderung vom 13.10.2022
Zusammenstellung Zentrierringe - 17.07.2017
Der Prüfbericht umfasst Blatt 1 bis 3.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Oktober 2022
Gies 00398960.DOC
